Caractéristiques techniques	Distributeur d'eau Elkay EZOOTL8WSLK, modèle de fontaine à eau avec réservoir intégré.
Dimensions	Dimensions compactes adaptées pour une installation dans des espaces restreints.
Matériaux	Construction en acier inoxydable pour une durabilité accrue et une résistance à la corrosion.
Capacité de distribution	Conçu pour fournir une quantité suffisante d'eau pour un usage fréquent.
Utilisation	Idéal pour les écoles, bureaux et espaces publics, permettant un accès facile à l'eau potable.
Maintenance	Entretien régulier recommandé pour garantir une performance optimale et une hygiène adéquate.
Réparation	Pièces de rechange disponibles pour faciliter les réparations en cas de besoin.
Sécurité	Conforme aux normes de sécurité pour une utilisation en milieu public.
Informations générales	Produit respectueux de l'environnement, favorisant l'hydratation sans utilisation de bouteilles en plastique.

FOIRE AUX QUESTIONS - EZOOTL8WSLK Elkay

Comment installer le modèle Elkay EZOOTL8WSLK ?

Pour installer le modèle Elkay EZOOTL8WSLK, suivez le manuel d'installation fourni. Assurez-vous de respecter les normes de plomberie et d'électricité en vigueur dans votre région.

Quelle est la capacité de l'EZOOTL8WSLK ?

Le modèle Elkay EZOOTL8WSLK a une capacité de refroidissement de 1,5 litre par heure.

Comment nettoyer le système de filtration ?

Pour nettoyer le système de filtration, retirez le filtre selon les instructions du manuel et rincez-le à l'eau claire. Remplacez-le tous les 6 mois pour un fonctionnement optimal.

Que faire si l'eau ne coule pas ?

Si l'eau ne coule pas, vérifiez si l'unité est correctement alimentée en électricité et si le robinet est ouvert. Assurez-vous également que le filtre n'est pas obstrué.

Y a-t-il une garantie pour l'EZOOTL8WSLK ?

Oui, le modèle Elkay EZOOTL8WSLK est couvert par une garantie limitée de 5 ans. Veuillez consulter le manuel pour les détails spécifiques.

Comment régler la température de l'eau ?

La température de l'eau est pré-réglée en usine. Pour des ajustements, veuillez consulter le manuel d'utilisation pour des instructions spécifiques.

Puis-je utiliser l'EZOOTL8WSLK à l'extérieur ?

Non, le modèle Elkay EZOOTL8WSLK est conçu pour une utilisation intérieure uniquement. L'exposition aux intempéries peut endommager l'appareil.

Quels sont les accessoires inclus avec l'EZOOTL8WSLK ?

L'EZOOTL8WSLK est livré avec un manuel d'installation, un filtre et les accessoires nécessaires pour le montage.

Comment contacter le service client si j'ai des problèmes ?

Pour contacter le service client, veuillez appeler le numéro indiqué dans le manuel d'utilisation ou visiter le site web d'Elkay pour des options de contact.

MODE D'EMPLOI EZOOTL8WSLK Elkay

Manuel d'installation et utilisation

EZ ^TM & LZ ^TM Series Versatile Bottle Filling Stations & Coolers

EZ™ & LZ™ Stations versatile de Remplissage de Bouteille Série et Refroidisseurs

Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

Sur la photo, est une unité seulement sans remplissage de la bouteille.

Uses HFC-134A refrigerant

Usa refrigerante HFC-134A

Utilise du fluide frigorigène HFC-134A

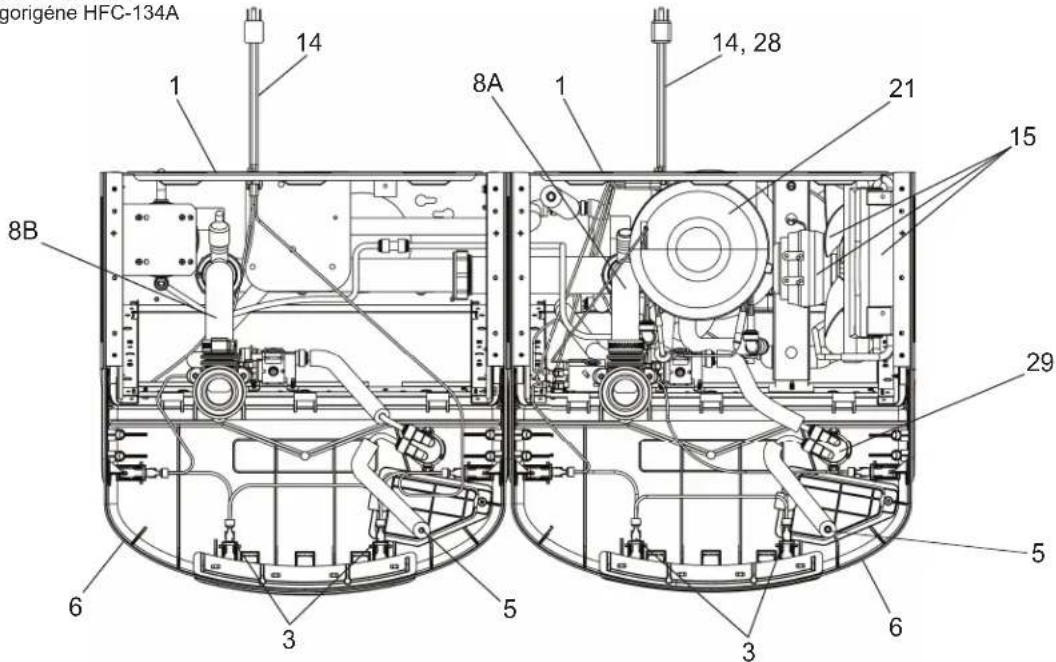

gorigène HFC-134A 14 8A 1 14, 28 21 15 8B 29 5 6 3 5 3 6

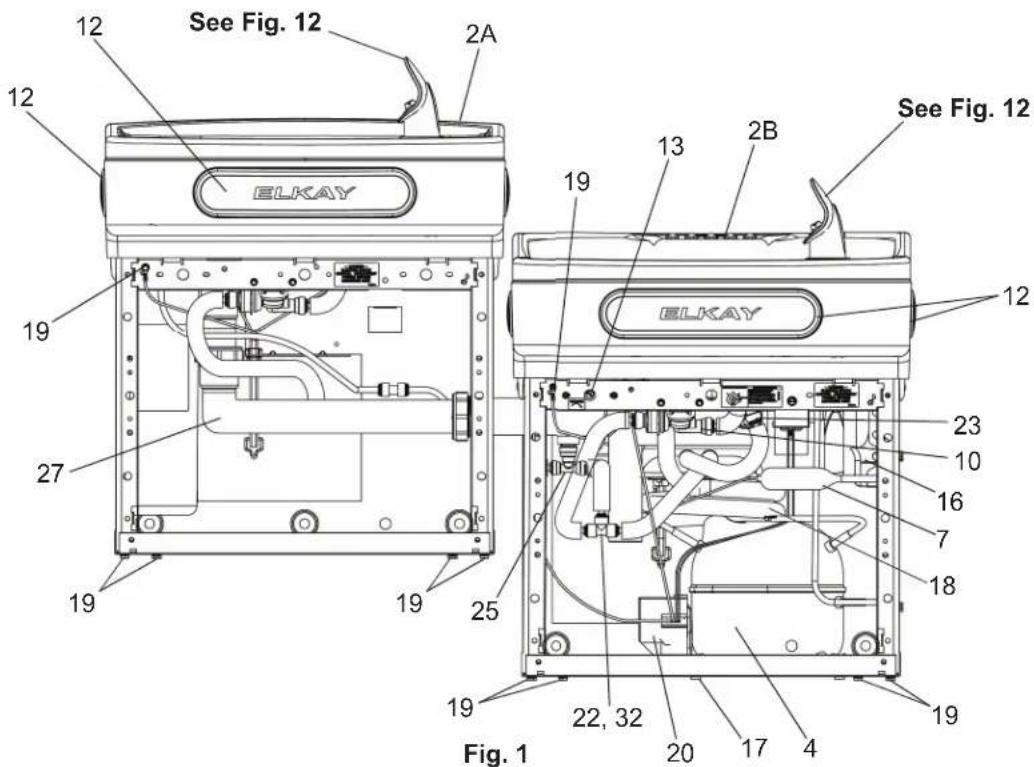

See Fig. 12 2A 12 12 ELKAY 19 19 27 19 19 25 22, 32 20 17 4 19 2B 13 12 See Fig. 12 ELKAY 23 10 16 7 18 19 Fig. 1

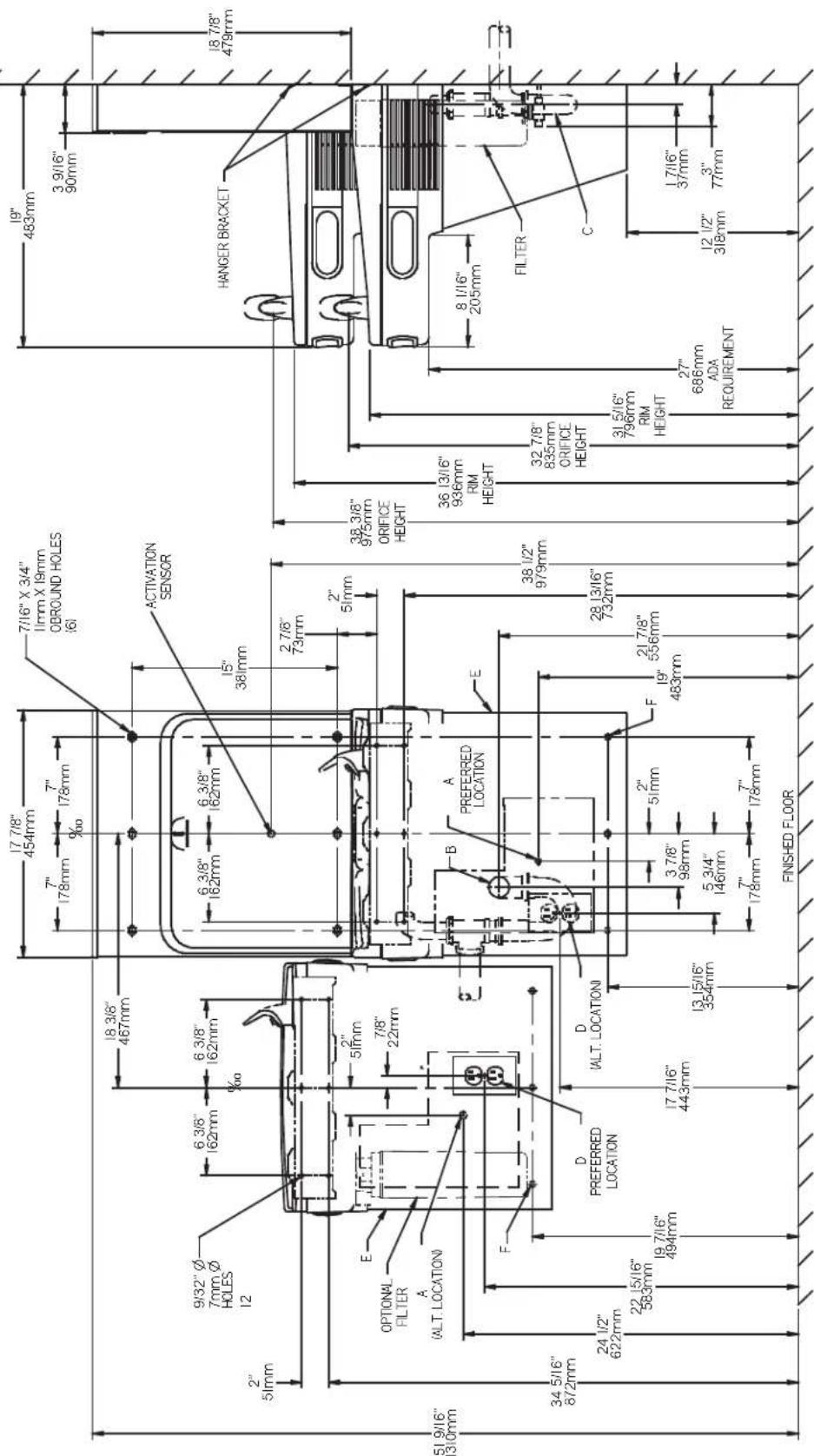

STANDARD ROUGH-IN FOR LEFT-HAND HIGH, BOTTLE FILLER LOW MODELS

**Las nuevas instalaciones deben utilizar el interruptor de circuito de tierra de la avería (GFCI) **Les nouvelles installations doivent employer l'interrupteur de circuit moulu de défaut (GFCI)

REFRIGERATED UNIT MUST BE INSTALLED ON RIGHT-HAND SIDE.

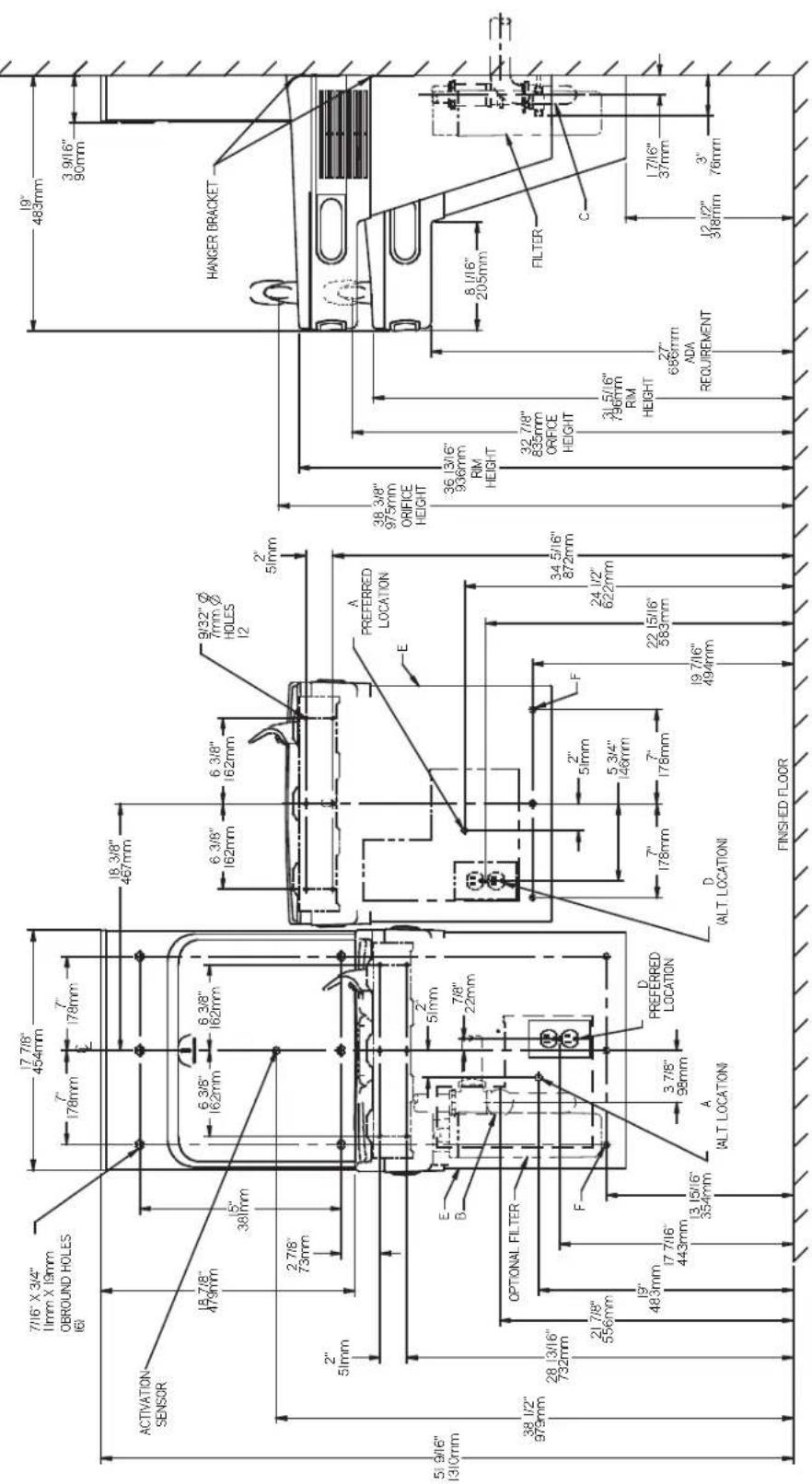

ALTERNATE ROUGH-IN FOR RIGHT-HAND HIGH, BOTTLE FILLER LOW MODELS REQUIRES BASIN ASSY CHANGE. SEE PAGES 11-13 FOR INSTRUCTIONS

1) Retirez le support de suspension fixé au dos du refroidisseur en retirant une (1) vis.

2) Montez le support de suspension comme indiqué dans la figure 2, 3, 4 et 5.

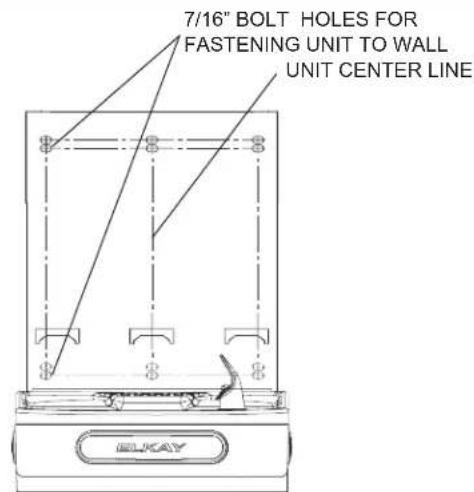

REMARQUE: Le support de suspension doit être accroché sûrement. Renforcez le soutien du mur par l'ajout d'un élément porteur fixe si le mur ne peut pas, à lui tout seul, offrir un soutien suffisant. Fixez le support au mur en utilisant des trous de fixation de 6 pouces ¼ de diamètre.

INSTALLATION DU REFROIDISSEUR

3) Pendez le refroidisseur au support de suspension. Assurez-vous que le support est correctement inséré dans les emplacements au dos du refroidisseur, comme indiqué dans la figure 2, 3, 4 et 5.

4) Retirez les four (4) vis maintenant en place le panneau frontal au bas du refroidisseur. Retirez le capot inférieur en tirant vers le bas et mettez-le de côté.

5) Reliez l'alimentation en eau — Référez-vous à la remarque 4 des Instructions Générales.

6) Mettez en place le siphon. Retirez l'écrou coulissant et le joint statique du siphon et installez-les sur la conduite résiduaire du refroidisseur en vérifiant bien que l'extrémité de la conduite résiduaire entre dans le siphon. Installez l'écrou coulissant et le joint statique au siphon et serrez fortement.

IMPORTANT: Au cas où il serait nécessaire de couper le drain, déserrrez la vis située sur la gaine noire en caoutchouc et retirez le tube, puis vérifiez qu'il n'y a pas de fuites avant de remonter.

7) Installation de remplissage de bouteille par page (11).

8) Branchez l'alimentation électrique.

DEMARRAGE

Voir également le chapitre Instructions Générales

9) La pression de la vapeur a été réglée en usine à 35 psi. Si la pression d'approvisionnement change considérablement de ceci, ajustez la vis plac du côté gauche au-dessous de la barre de poussée ass'y. sur la barre transversale Le réglage dans le sens des aiguilles d'une montre augmente le jet, et dans le sens inverse le diminue.

Pour un meilleur réglage, le jet doit frapper le bassin à une distance d'environ 6 pouces et demi (165 mm) du barboleur sur la pente descendante du bassin.

REMARQUE: Si un flot continu se déclenche à la fin du cycle de compression, tournez le Contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre.

10) Remettez le panneau frontal en place en vérifiant que le couvre-joint métallique est bien installé à l'intérieur de l'enveloppe de protection supérieure. Revissez les four vis otées précédemment.

ENTRETIEN

Utiliser de l'eau tiède savonneuse ou des produits de nettoyage domestiques doux pour nettoyer les panneaux extérieurs des refroidisseurs EZ. Une prudence supplémentaire est requise lors du nettoyage du miroir ou des panneaux inox. Ces éléments peuvent se rayer facilement et doivent être uniquement nettoyés à l'aide de savon doux et d'eau ou de liquide nettoyant pour vitres Windex et d'un chiffon doux et propre. L'utilisation de produits chimiques corrosifs et de nettoyants abrasifs ou dérivés du pétrole annulera la garantie constructeur.

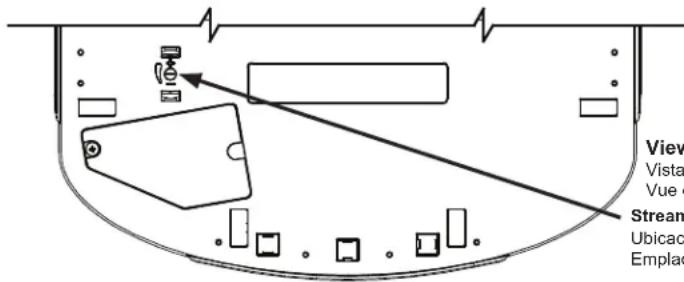

View Vista Vue Stream Ubicac Emplac

Vue de dessous du bassin du Saint-Suaire

Emplacement de réglage hauteur Stream

Enveloppes de Protection Supérieure et Inférieure

Pour accéder au système de réfrigération et aux raccords de plomberie, retirez les six vis situées au bas du refroidisseur pour retirer l'enveloppe inférieure.

Pour retirer l'enveloppe supérieure afi n d'avoir accès aux boutons-poussoir, au régulateur, à l'électro-robinet ou à tout autre composant situé au sommet de l'unité, retirez l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes situées le long de l'arête inférieure de l'enveloppe supérieure, et débranchez les deux câbles ainsi que le raccordement en eau.

Barboteur

Pour déposer le barboteur, débranchez d'abord l'alimentation électrique. Le dessous du barboteur est accessible par le blais du panneau d'accès sur la face inférieure du collecteur d'air. Déposez le panneau d'accès en retirant la vis de retenue. Pour déposer le barboteur, desserrez l'écrou de blocage du dessous du barboteur et retirez la tubulure à partir du raccord rapide conformément à la section Utilisation des raccords rapides dans les instruction générales. Une fois le travail terminé, replacez le panneau d'accès et la vis de

Interrupteurs derrière le bouton-poussoir

Le refroidisseur EZ a un fonctionnement similaire à celui d'un capteur photo-électrique, dans le sens où le régleur est toujours complètement ouvert mais ne dispense de l'eau que lorsque l'on presse le bouton-poussoir (composant 6 or 7). Un cliquetis se produit quand l'interrupteur et l'électrorobinet se mettent en marche. Un seul écrou de régleur maintient le régleur en position ouverte en permanence. Lors de l'installation de l'écrou, le ressort de détente doit être en position relâchée pendant le réglage de l'écrou.

Afi n de retirer les barres latérales, pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller les barres latérales, la partie avant est d'abord insérée. En gardant l'interrupteur relâché, encastrez l'arrière du bouton-poussoir en position.

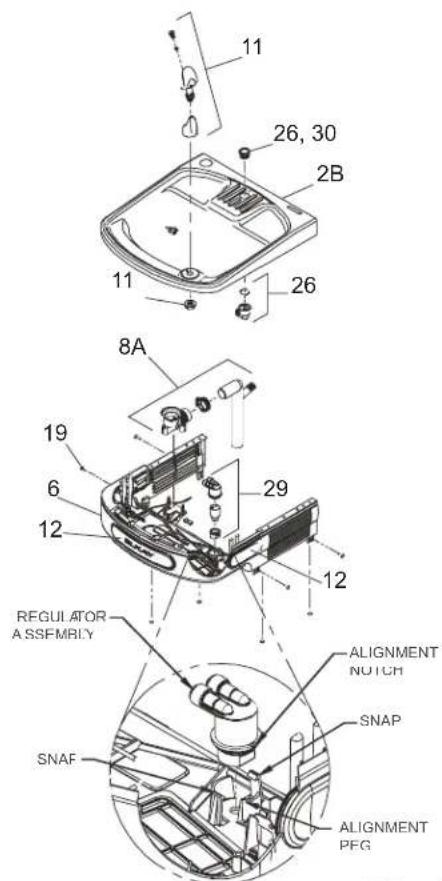

11 26, 30 2B 11 26 8A 19 6 12 29 12 REGULATOR ASSEMBLY ALIGNMENT NOTCH SNAP SNAF ALIGNMENT PEG

Fig. 6

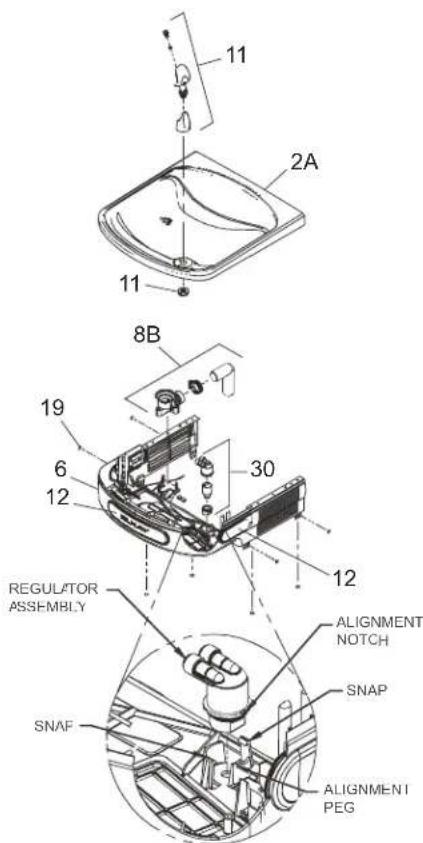

11 2A 11 8B 19 6 30 12 12 REGULATOR ASSEMBLY ALIGNMENT NOTCH SNAP SNAF ALIGNMENT PEG

Fig. 7
