Caractéristique	Détails
Type d'appareil	Fontaine à eau
Capacité de refroidissement	8 gallons par heure
Matériaux	Acier inoxydable
Dimensions	Hauteur : 38,5 pouces, Largeur : 19,5 pouces, Profondeur : 15 pouces
Poids	95 lbs
Installation	Montage mural
Système de filtration	Filtre à charbon actif
Consommation d'énergie	Énergétiquement efficace
Maintenance	Remplacement régulier du filtre recommandé
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée de 5 ans
Utilisation	Idéale pour les écoles, bureaux et espaces publics

FOIRE AUX QUESTIONS - EZS8WSSK Elkay

Comment installer le Elkay EZS8WSSK ?

Pour installer le Elkay EZS8WSSK, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de disposer des outils nécessaires et de respecter les normes de plomberie locales.

Quel est le débit d'eau du Elkay EZS8WSSK ?

Le débit d'eau du Elkay EZS8WSSK est de 1,5 L/min, ce qui permet un remplissage rapide des bouteilles.

Comment nettoyer le Elkay EZS8WSSK ?

Pour nettoyer le Elkay EZS8WSSK, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la surface.

Que faire si l'eau ne coule pas ?

Si l'eau ne coule pas, vérifiez si l'unité est correctement alimentée en électricité et si la valve d'eau est ouverte. Si le problème persiste, consultez le manuel pour des solutions de dépannage.

Le Elkay EZS8WSSK est-il compatible avec les bouteilles réutilisables ?

Oui, le Elkay EZS8WSSK est conçu pour être compatible avec la plupart des bouteilles réutilisables.

Quelle est la garantie du Elkay EZS8WSSK ?

Le Elkay EZS8WSSK est généralement couvert par une garantie d'un an. Veuillez consulter la documentation fournie pour des détails spécifiques.

Comment signaler un problème technique avec le Elkay EZS8WSSK ?

Pour signaler un problème technique, contactez le service client d'Elkay en fournissant les détails de votre problème et le numéro de série de l'unité.

Y a-t-il des pièces de rechange disponibles pour le Elkay EZS8WSSK ?

Oui, des pièces de rechange sont disponibles auprès des distributeurs agréés ou directement via le site d'Elkay.

Le Elkay EZS8WSSK nécessite-t-il un entretien régulier ?

Oui, il est recommandé de vérifier régulièrement les filtres et de nettoyer l'appareil pour assurer un fonctionnement optimal.

Est-ce que le Elkay EZS8WSSK utilise des filtres ?

Oui, le Elkay EZS8WSSK utilise des filtres pour assurer la qualité de l'eau. Leur remplacement est recommandé selon les instructions du fabricant.

MODE D'EMPLOI EZS8WSSK Elkay

Manuel d'installation et d'utilisation

EZ™ & LZ™ Series Bottle Filling Stations & Coolers

EZ™ & LZ Stations de Remplissage de Bouteille Série et Refroidisseurs

RATED FOR COMMERCIAL USE ONLY

CLASIFICADO PARA USO COMERCIAL SOLAMENTE

Conçus pour l'usage commercial seulement

Cet appareil peut être utilisé par des enfants âgés de 8 ans et plus et des personnes avec des capacités ou le manque d'expérience et de connaissances physiques, sensorielles ou mentales réduites si elles ont été supervisées ou instructions concernant l'utilisation de l'appareil d'une manière sûre et comprendre les dangers impliquer. Les enfants ne doivent pas jouer avec l'appareil. Nettoyage et entretien de l'utilisateur ne sont pas fabriqués par des enfants sans surveillance.

Note: Danger! Electric shock hazard. Disconnect power before servicing unit. Nota: peligro! Peligro de descarga eléctrica. Desconecte antes de reparar la unidad. Remarque : Danger ! Risque d'électrocution. Débrancher avant de réparer l'appareil.

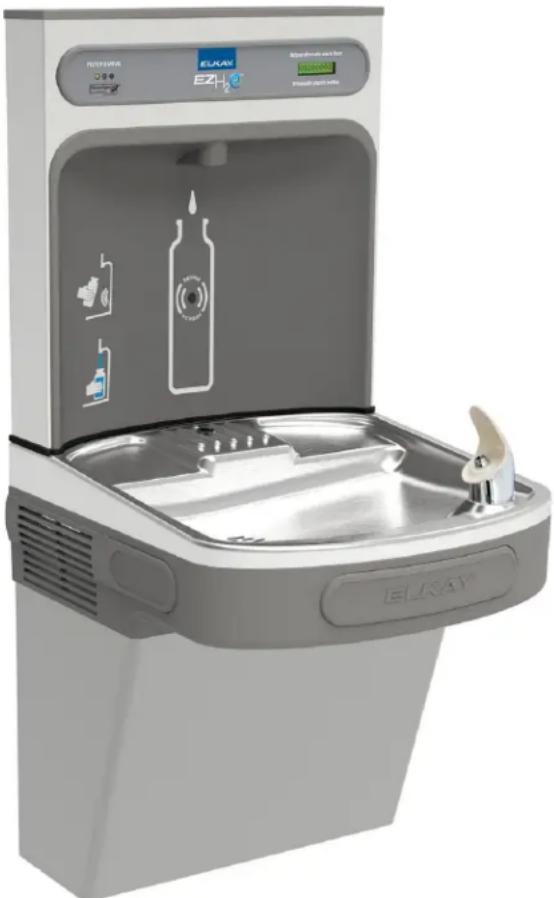

Sur la photo, est une unité seulement sans remplissage de la bouteille.

Uses HFC-134A refrigerant Usa refrigerante HFC-134A Utilise du fluide frigorigène HFC-134A

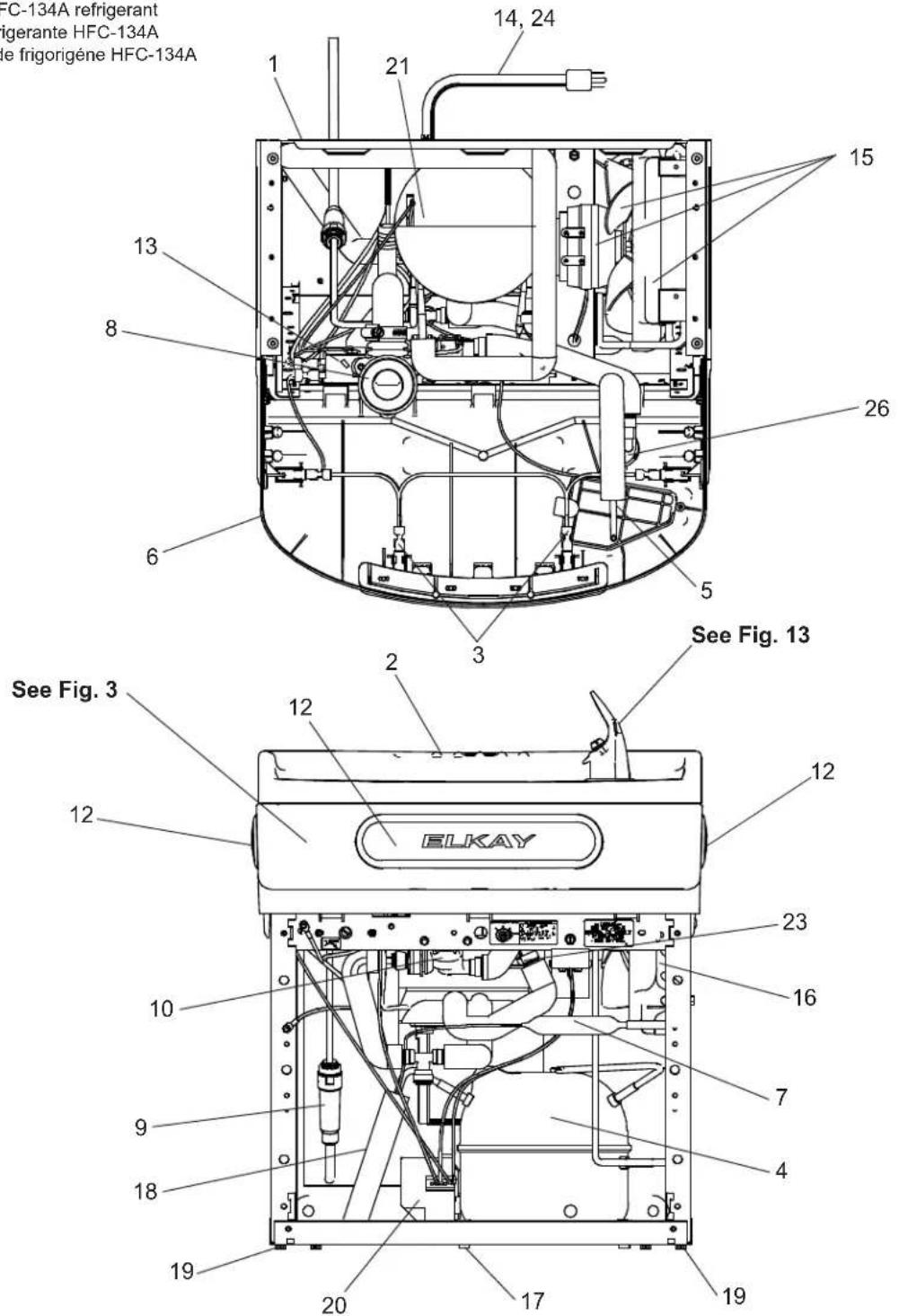

HFC-134A refrigerant frigerante HFC-134A le frigorigène HFC-134A 14, 24 1 21 15 13 8 26 6 5 3 2 See Fig. 13 See Fig. 3 12 12 ELKAY 23 16 7 4 9 10 18 19 20 17 19

Fig. 1

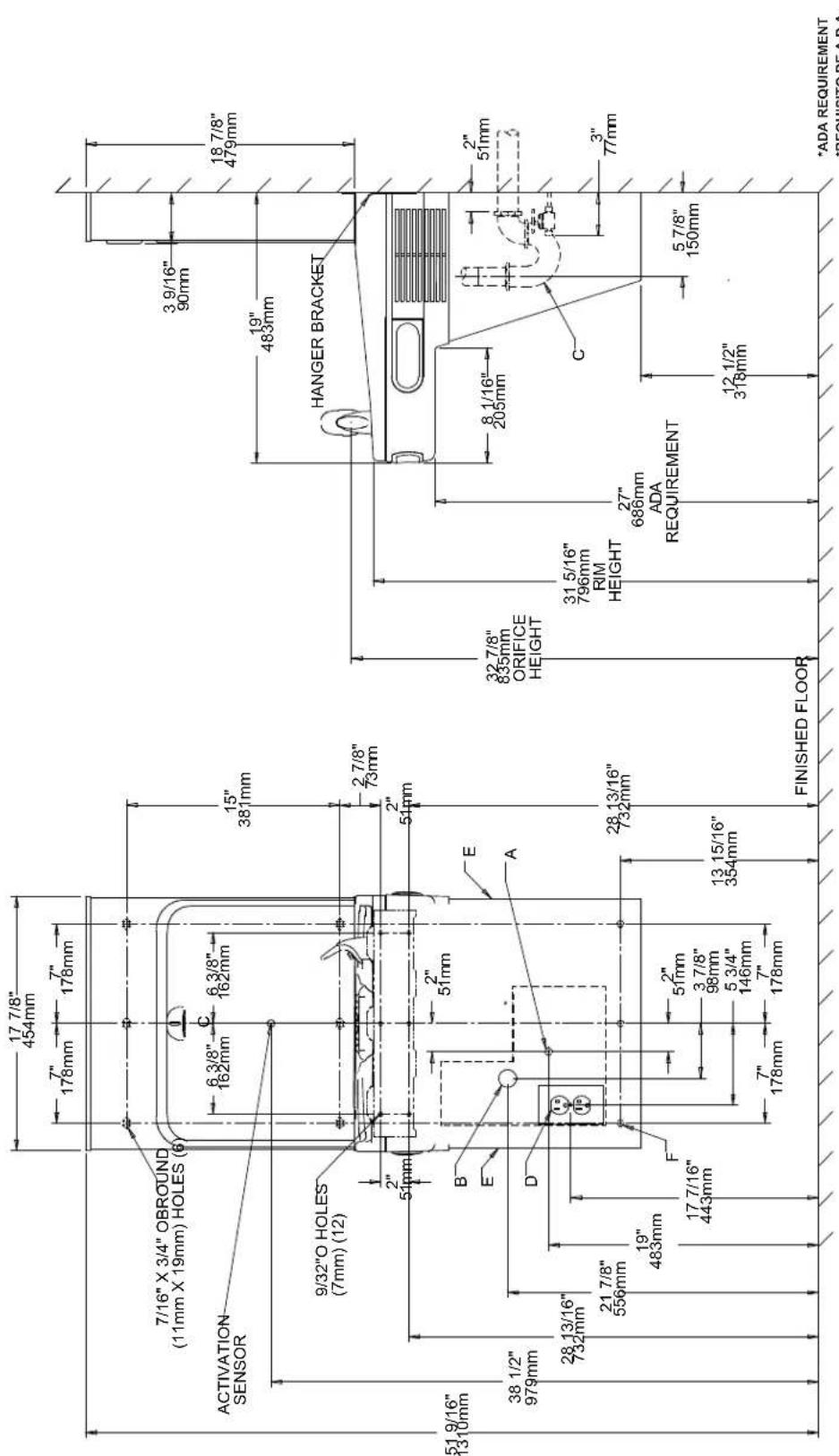

17 7/8" 454mm 7" 178mm 7" 178mm 7/16" X 3/4" OBROUND (11mm X 19mm) HOLES (6) ACTIVATION SENSOR 6.3/8" 162mm 6.3/8" 162mm 15" 381mm 9/32"O HOLES (7mm) (12) 2" 51mm 2" 51mm 2" 51mm B' E' D' A' E 32 7/8" 835mm ORIFICE HEIGHT 31 5/16" 796mm RIM HEIGHT 27" 686mm ADA REQUIREMENT C HANGER BRACKET 8 1/16" 205mm 2" 51mm 3" 77mm 5 7/8" 150mm 3'9/16" 90mm 18 7/8" 479mm 51 9/16" 1310mm 38 1/2" 979mm 28 13/16" 732mm 21 7/8" 556mm 19" 483mm 17 7/16" 443mm F 2" 51mm 3 7/8" 98mm 5 3/4" 146mm 7" 178mm 7" 178mm 28 13/16" 732mm 13 15/16" 354mm FINISHED FLOOR *ADA REQUIREMENT *REQUISITO DE A D A

Fig. 2
REDUCE HEIGHT BY 3 INCHES FOR INSTALLATION OF CHILDREN'S ADA COOLER
LEGEND/LEYENDA/LÉGENDE

RECOMMENDED WATER SUPPLY LOCATION. SHUT OFF VALVE (NOT FURNISHED) TO ACCEPT 3/8 O.D. UNPLATED COPPER TUBE. POSICIÓN DE ABASTECIMIENTO DE AGUA RECOMENDADA. VÁLVULA CERRADA (NO AMUEBLADO) PARA ACEPTAR 3/8" O.D. TUBO DE COBRE NO PLATEADO. ENDROIT D'APPROVISIONNEMENT EN EAU RECOMMANDÉ. LA VALVE ARRÊTÉE (NON FOURNI) POUR ACCEPTER 3/8" PO. (9,5mm) TUBE COULEUR CUIVRE

NON PLAQUE. B = RECOMMENDED LOCATION FOR WASTE OUTLET 1-1/4" O.D. DRAIN

1) Retirez le support de suspension fixé au dos du refroidisseur en retirant une (1) vis.
2) Montez le support de suspension comme indiqué dans la figure 2.

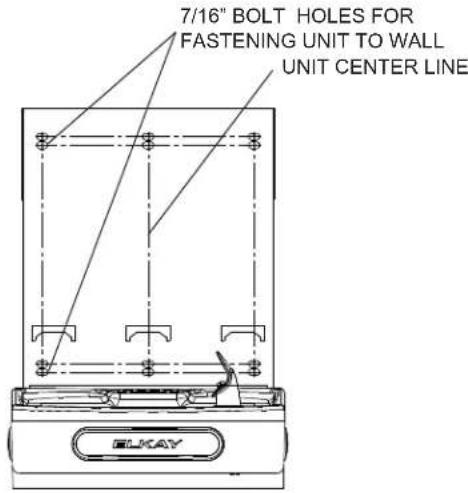

REMARQUE: Le support de suspension doit être accroché sûrement. Renforcez le soutien du mur par l'ajout d'un élément porteur fixe si le mur ne peut pas, à lui tout seul, offrir un soutien suffisant. Fixez le support au mur en utilisant des trous de fixation de 6 pouces 1/4 de diamètre.

INSTALLATION DU REFROIDISSEUR

3) Pendez le refroidisseur au support de suspension. Assurez-vous que le support est correctement inséré dans les emplacements au dos du refroidisseur, comme indiqué dans la figure 2.
4) Retirez les four (4) vis maintenant en place le panneau frontal au bas du refroidisseur. Retirez le capot inférieur en tirant vers le bas et mettez-le de côté.
5) Reliez l'alimentation en eau — Référez-vous à la remarque 4 des Instructions Générales.
6) Mettez en place le siphon. Retirez l'écrou coulissant et le joint statique du siphon et installez-les sur la conduite résiduaire du refroidisseur en vérifiant bien que l'extrémité de la conduite résiduaire entre dans le siphon. Installez l'écrou coulissant et le joint statique au siphon et serrez fortement.

IMPORTANT: Au cas où il serait nécessaire de couper le drain, déserrez la vis située sur la gaine noire en caoutchouc et retirez le tube, puis vérifiez qu'il n'y a pas de fuites avant de remonter.

7) Installation de remplissage de bouteille par page (11).
8) Branchez l'alimentation électrique.

DEMARRAGE

Voir également le chapitre Instructions Générales

9) La pression de la vapeur a été réglée en usine à 35 psi. Si la pression d'approvisionnement change considérablement de ceci, ajustez la vis plac du côté gauche au-dessous de la barre de poussée ass'y. sur la barre transversale Le réglage dans le sens des aiguilles d'une montre augmente le jet, et dans le sens inverse le diminue.

Pour un meilleur réglage, le jet doit frapper le bassin à une distance d'environ 6 pouces et demi (165 mm) du barboteur sur la pente descendante du bassin.

REMARQUE: Si un flot continu se déclenche à la fin du cycle de compression, tournez le Contrôle de refroidissement d'un quart de tour dans le sens inverse des aiguilles d'une montre.
10) Remettez le panneau frontal en place en vérifiant que le couvre-joint métallique est bien installé à l'intérieur de l'enveloppe de protection supérieure. Revissez les four vis otées précédemment.

ENTRETIEN

Utiliser de l'eau tiède savonneuse ou des produits de nettoyage domestiques doux pour nettoyer les panneaux extérieurs des refroidisseurs EZ. Une prudence supplémentaire est requise lors du nettoyage du miroir ou des panneaux inox. Ces éléments peuvent se rayer facilement et doivent être uniquement nettoyés à l'aide de savon doux et d'eau ou de liquide nettoyant pour vitres Windex et d'un chiffon doux et propre. L'utilisation de produits chimiques corrosifs et de nettoyants abrasifs ou dérivés du pétrole annulera la garantie constructeur.

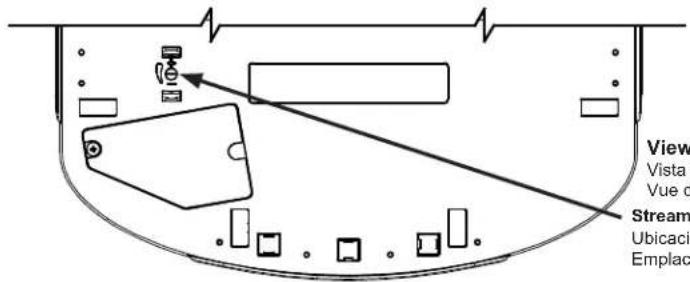

View Vista Vue o Stream Ubicacic Emplace

Vue de dessous du bassin du Saint-Suaire

Emplacement de réglage hauteur Stream

Enveloppes de Protection Supérieure et Inférieure

Pour accéder au système de réfrigération et aux raccords de plomberie, retirez les six vis situées au bas du refroidisseur pour retirer l'enveloppe inférieure.

Pour retirer l'enveloppe supérieure afin d'avoir accès aux boutons-poussoir, au régulateur, à l'électrorobinet ou à tout autre composant situé au sommet de l'unité, retirez l'enveloppe inférieure, déconnectez le drain, retirez les quatre vis des pattes situées le long de l'arête inférieure de l'enveloppe supérieure, et débranchez les deux câbles ainsi que le raccordement en eau.

Barboteur

Pour déposer le barboteur, débranchez d'abord l'alimentation électrique. Le dessous du barboteur est accessible par le biais du panneau d'accès sur la face inférieure du collecteur d'air. Déposez le panneau d'accès en retirant la vis de retenue. Pour déposer le barboteur, desserrez l'écrou de blocage du dessous du barboteur et retirez la tubulure à partir du raccord rapide conformément à la section Utilisation des raccords rapides dans les instruction générales. Une fois le travail terminé, replacez le panneau d'accès et la vis de

Interrupteurs derrière le bouton-poussoir

Le refroidisseur EZ a un fonctionnement similaire à celui d'un capteur photo-électrique, dans le sens où le régieur est toujours complètement ouvert mais ne dispense de l'eau que lorsque l'on presse le bouton-poussoir (composant 3). Un cliquetis se produit quand l'interrupteur et l'électrorobinet se mettent en marche. Un seul écrou de régieur maintient le régieur en position ouverte en permanence. Lors de l'installation de l'écrou, le ressort de détente doit être en position relâchée pendant le réglage de l'écrou.

Afin de retirer les barres latérales, pressez les pattes évasées de l'intérieur et tirez doucement. Pour réinstaller les barres latérales, la partie avant est d'abord insérée. En gardant l'interrupteur relâché, encastrez l'arrière du bouton-poussoir en position.

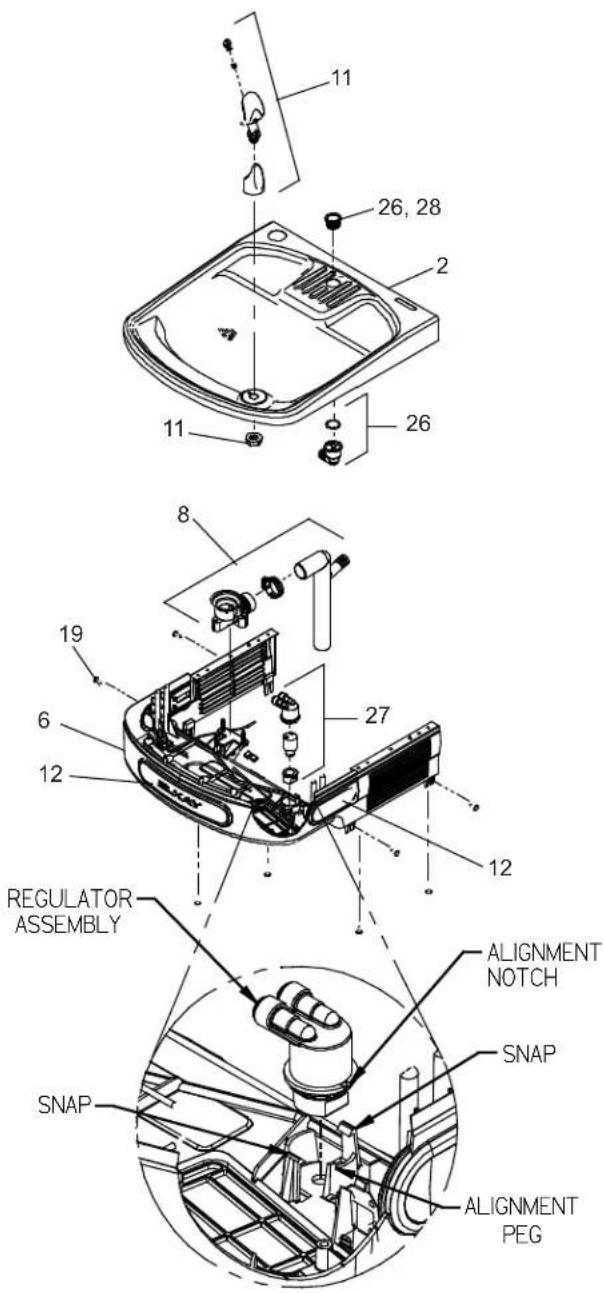

11 26, 28 2 11 26 8 19 6 12 27 12 REGULATOR ASSEMBLY ALIGNMENT NOTCH SNAP SNAP ALIGNMENT PEG

Fig. 3

Lors de L'installation du barboteur de remplacement ou du socle, serez la vis afin de maintenir les éléments en place. Ne Pas Serrer Trop Fortement.
