MODE D'EMPLOI F7DMW24S2 Fulgor Milano
Dégagement et dimensions
Pour raison de SÉCURITÉ, n'installez pas le tiroir à microondes dans une armoire combustible, ni dans un endroit qui ne se conforme pas aux dégagements et aux dimensions précisés aux pages 2 - 4. Voir les Schémas 1 à 7.
Déballage de votre drawer microwave

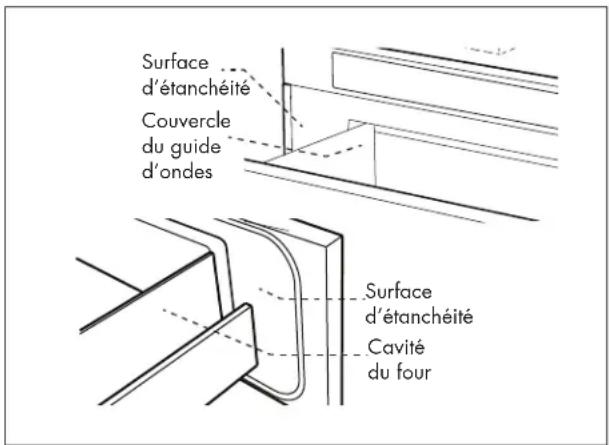

- Retirer tous les matériaux d'emballage de l'intérieur du Drawer Microwave. NE PAS RETIRER LE GUIDE D'ONDES qui est situé au plafond du Drawer Microwave.
- Retirer l'étiquette des caractéristiques, s'il y en a une. Vérifier que le four n'a aucun dommage, comme un tiroir mal aligné ou plié, des joints ou des surfaces d'étanchéité de porte endommagés, des glissières cassées ou lâches et des bosses à l'intérieur de la cavité ou sur la façade du tiroir. En cas de dommages, ne pas faire fonctionner le Drawer Microwave et contacter votre détaillant ou un RÉPARATEUR AUTORISE FULGOR MILANO.

Remarques importantes à l'installateur
- Lire toutes les directives d'installation avant d'installer le four Drawer Microwave.
- Retirer tous les matériaux d'emballage avant de connecter au secteur.
- Observer tous les codes et règlements en vigueur.
- Veiller à laisser ces directives au client.
Remarques importantes au client
Conserver ces instructions avec votre mode d'emploi et d'entretien pour référence ultérieure.
- Lors de l'utilisation d'un four à micro-ondes générant de la chaleur, il faut suivre certaines mesures de sécurité. Elles sont répertoriées dans le mode d'emploi et d'entretien. Lire le mode d'emploi et d'entretien et suivre soigneusement toutes les mesures de sécurité.
- Assurez-vous de faire installer et mettre à la terre correctement votre four Drawer Microwave par un installateur ou un technicien de réparation qualifié.
Importantes consignes de sécurité
ATTENTION - Si l'information contenue dans ce manuel n'est pas exactement suivie, un incendie ou une décharge électrique pourrait causer des dommages matériels, des blessures personnelles ou la mort.
ATTENTION - Pour réduire le risque de basculement, le four Drawer Microwave doit être fixé à l'aide d'un bloc antibasculement correctement installé.
- Ce tiroir doit être mis à la terre en conformité avec les codes locaux.
- Vérifier que les revêtements muraux et les armoires autour du tiroir peuvent supporter la chaleur générée par le four à micro-ondes.
ATTENTION - Ne jamais laisser des enfants seuls ou sans surveillance dans un endroit où un four à micro-ondes fonctionne. Ne jamais laisser le tiroir ouvert quand le four est sans surveillance.
ATTENTION - Le fait de monter, de s'appuyer ou de s'asseoir sur le tiroir peut entraîner de sérieuses blessures et peut également endommager le four Drawer Microwave.
- Ne pas utiliser la cavité comme espace de rangement. Cela crée une situation potentiellement dangereuse.
- Vérifier que l'heure s'affiche. Sinon, appuyer sur STOP/CLEAR pour empêcher une utilisation non prévue.
Dégagements et dimensions

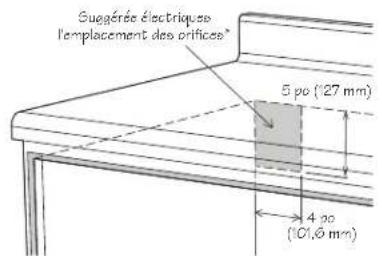

- Les dimensions indiquées au Schéma 1 doivent être observées. Ces dimensions offrent un dégagement minimal. Repérer la prise électrique dans l'aire ombrée dans le coin gauche supérieur de la découpe. Voir Schéma 10.
- La surface de contact doit être solide et de niveau. Prêter une attention particulière au plancher qui supportera le tiroir. Le plancher de l'ouverture doit être en contreplaqué assez fort pour supporter le poids du four et sa propre charge (environ 45,5 kg [100 lb]).
- Vérifier que l'emplacement où le tiroir sera installé aura une alimentation électrique appropriée.
- Votre four peut être installé dans une armoire, sur un mur, ou sous un four mural au gaz ou électrique.
Guide d'installation
- Vérifier que le dégagement du plancher entre le four mural et le tiroir est au minimum de 2 po (50,8 mm).
- L'intérieur du micro-ondes sera facilement accueillir un 9 po x 13 po (22,86 cm x 33,02 cm) plat oblongue ou un sac de popcorn micro-ondes.
- Le four peut également être monté affleurant. Veuillez consulter les instructions pour le montage encastré.
Montage standard et mesures

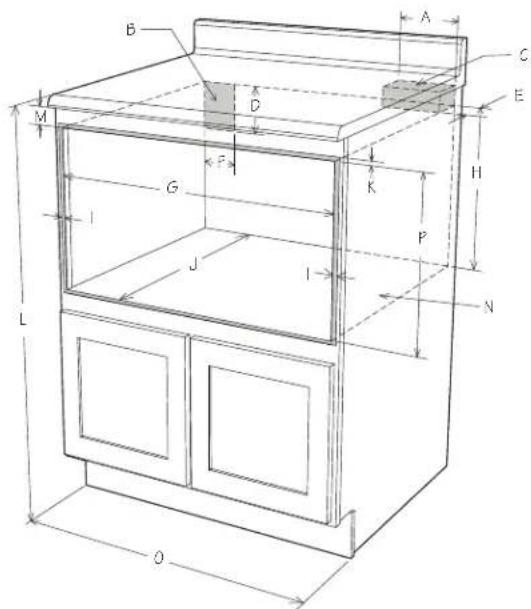

A 6 po (152,40 mm) B Emplacement de la prise électrique* C Bloc antibasculement D 5 po (127 mm) E 31/2 po (89 mm) F 4 po (101,6 mm) G Ouverture 22 ^1/8 po (562 mm) H 14 ^13/16 po (376,3 mm) à la base du bloc antibasculement
I Laisser un chevauchement de 7/8 po (22,2 mm) J Profondeur min. 23 ^1/2 po (597 mm) K Laisser un chevauchement de 3/16 po (4,76 mm) L Hauteur de comptoir 36 po (914,4 mm) M Laisser un chevauchement de 1/8 po (3,18 mm) espace minimum N Le plancher doit supporter 45,4 kg (100 lb) - Armoire min. 24 po (610 mm) P Ouverture 15 ^9/16 po (395,3 mm)

Les nombreuses dimensions des Schémas 1 et 2 sont des références pour la préparation de la pose du tiroir.
Ce Drawer Microwave peut s'installer en dessous de tout four mural électrique ou à gaz.
* Peut être installé aussi en utilisant une prise secteur dans une armoire voisine dans les limites imposées par la longueur du cordon d'alimentation fourni avec l'appareil. Le trou de cordon d'alimentation dans une armoire doit mesurer au moins 38 mm (1 ^1/2 po) en diamètre et doit être dépourvu de bords rugueux.
IMPORTANT Prévoyez toujours une longueur suffisante de cordon d'alimentation pour que celui-ci ne soit aucunement tendu.
Vérifiez toujours les normes et le code électrique de votre région.
La Schéma 3 représente une armoire de cuisine standard. Si l'appareil est installé dans une armoire de cuisine faite sur mesure avec un dessus de comptoir prolongé, veuillez tenir compte de la visibilité et de l'accès aux contrôles. Voir Schéma 4.

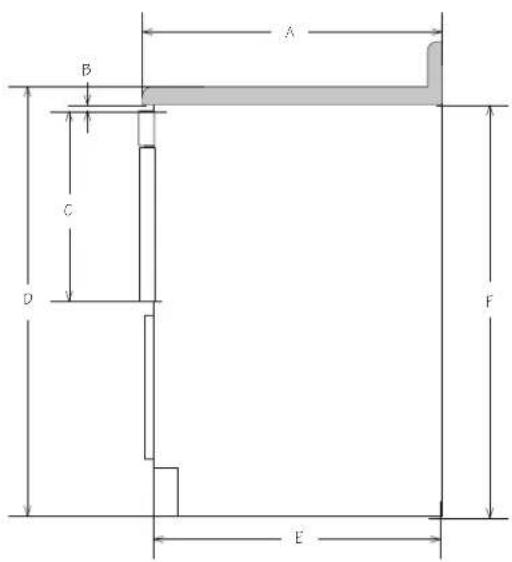

A 25 po (635 mm) B 1/2 po (12,7 mm) minimum C 157/8 po (403,22 mm) D 36 po (914,4 mm) E 24 po (609,6 mm) F 341/2 po (876,3 mm)

Schéma 3

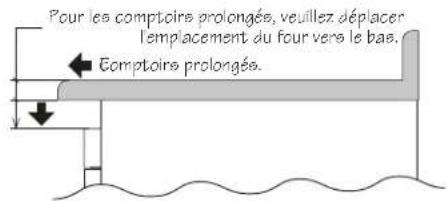

Schéma 4
Montage encastré et mesures
Préparer l'ouverture de l'armoire comme illustré aux Schémas 5, 6, 7

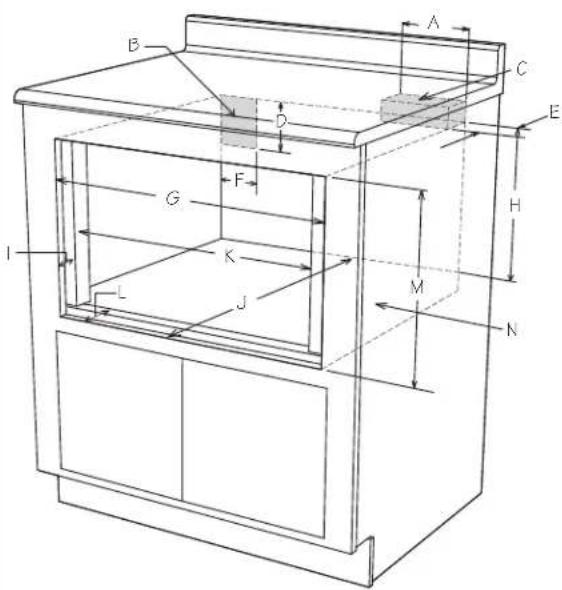

A 6 po (152,40 mm) B Emplacement de la prise électrique suggéré c Bloc antibasculement D 5 po (127 mm) E 3 ^1/2 po (89 mm) F 4 po (101,6 mm) G 24 ^1/8 po (612,78 mm)
H 14 ^13/16 po (376,2 mm) jusqu'au bas du bloc antibasculement
1 19/64 po (29 mm) J 23 1/2 po (597 mm) profondeur minimum K 22 1/8 po (562 mm) L 19/64 po (29 mm) à l'avant de l'étagère M Ouverture de 16 1/8 po (409,58 mm) N Le plancher doit supporter 45,4 kg (100 lb)

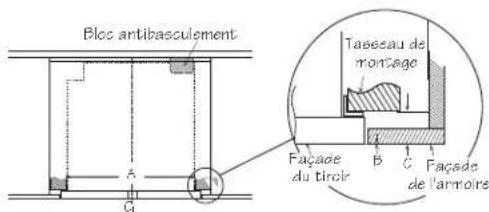

A Ouverture avec tasseau de montage d'une largeur de 22 1/8 po (562 mm) B Flush 0 po C 19/64 po (29 mm) à l'avant du taquet sur la face de l'armoire

Vue du dessus Remarque : la surface de montage du tasseau doit être en retrait de 117/32 po (38,89 mm) de la façade de l'armoire.
Schéma 6

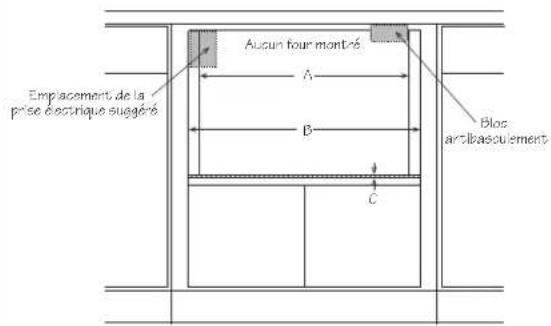

A Ouverture avec tasseau de montage d'une largeur de 22 ^1/8 po (562 mm) B Largeur de l'ouverture encastrée 241/8 po (612,78 mm) c 1/8 po (3,2 mm) de l'ouverture au haut de l'étagère

Vue de face Schéma 7
Pièces fournies
6 Vis
Déflecteur de sortie pour montage encastré - Qté 1
Installer le déflecteur comme le montre la Figure 8A.
Détail de la tablette qui illustre l'évent déflecteur pendant l'installation. Positionnez l'évent déflecteur et marquez les trous.
Faites un avant-trou avec un foret ^1/8 (1,57 mm) avant de procéder au montage.

Détail de la tablette montrant le déflecteur de ventilation une fois installé.

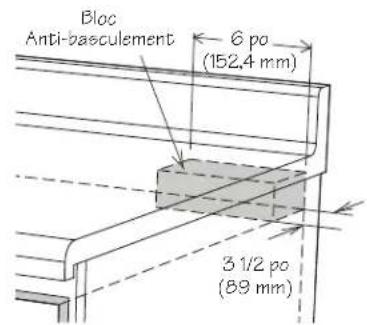

Directives d'installation du bloc anti-basculement
Pour réduire le risque de basculement du tiroir, le bloc anti-basculement doit être correctement installé 376,2 mm (14 ^13/16 po) au-dessus du plancher sur lequel le four Drawer Microwave sera posé. Le bloc anti-basculement de 152,4 mm (6 po) sera fourni par l'installateur. Voir Schéma 1. Le bloc anti-basculement empêche de sérieuses blessures qui pourraient survenir du déversement de liquides chauds.
Si le tiroir est déplacé à un endroit différent, le bloc anti-basculement doit l'être aussi et réinstallé. Lorsqu'il est installé au mur, vérifier que les vis complètement à sec pénètrent le mur et sont correctement sécurisées et dans le matériau de base underneath! le bloc soit parfaitement stable. En fixant, faire attention que les vis ne pénètrent pas dans le câblage électrique ou la plomberie.

Schéma 9
Prise de courant
A ou plus et doit être protégé. Il est recommandé d'alimenter cet appareil par un circuit séparé.
Le four est équipé d'une fiche trois broches, mise à la terre. Il faut la brancher dans une prise murale correctement installée et mise à la terre. Si vous ne possédez que des prises à deux broches, demandez à un électricien de métier d'installer une prise murale qui convienne.
Remarque : Pour toute question à propos de l'installation électrique ou de la mise à la terre, consulter un électricien de métier ou un réparateur qualifié.
Peut être installé aussi en utilisant une prise secteur dans une armoire voisine dans les limites imposées par la longueur du cordon d'alimentation fourni avec l'appareil. Vérifiez toujours les normes et le code électriques de votre région.

Schéma 10
Instructions pour la mise à la terre
Cet appareil doit être mis à la terre. Le tiroir à micro-ondes est équipé d'un cordon doté d'un fil de mise à la terre avec une fiche de mise à la terre. Il doit être branché dans une prise murale correctement installée et mise à la terre conformément au Code national de l'électricité et aux codes et règlements locaux. En cas de court-circuit électrique, la mise à la terre réduit le risque de choc électrique en fournissant un fil d'échappement pour le courant électrique.
ATTENTION – Un mauvais usage de la prise de terre peut causer des décharges électriques. N'employez pas une corde de prolongation. Si le cordon d'alimentation est trop court, demander à un électricien ou un réparateur qualifié de poser une prise près de l'appareil.
Branchement permanent et correct
Installation de tiroir standard
- Placer le four près de l'ouverture du mur ou de l'armoire. Brancher le cordon dans la prise électrique.
- Guider avec précaution le four assemblé dans l'ouverture préparée. Éviter de pincer le cordon entre le four et le mur.
- Faire complètement glisser le tiroir jusqu'à ce que la bride de montage affleure à la face de l'armoire. Voir Schéma 11.
- Ouvrir le tiroir. À l'aide des 4 trous du tiroir comme gabarit, percer des avant-trous dans l'armoire avec un foret de 1/16 po. Voir Schéma 11.

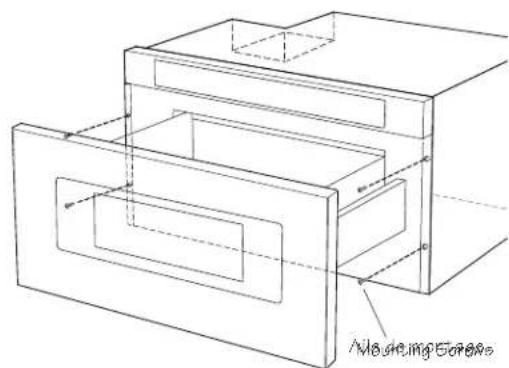

- Fixer le tiroir avec les 6 vis fournies.

Schéma 11
Installation du tiroir encastré
- Préparez l'ouverture de l'armoire comme indiqué sur les Schémas 5, 6, 7.
- Installez le déflecteur comme illustré à la Schéma 8A.
- Placez le tiroir à côté de l'ouverture du mur ou de l'armoire. Branchez le cordon d'alimentation dans la prise électrique.
- Guidez soigneusement le tiroir dans l'ouverture préparée. Évitez tout contact avec les côtés de l'ouverture découpée et aussi de pincer le cordon entre le four et le mur.
- Faites glisser le tiroir à fond jusqu'à ce que les brides de montage touchent les taquets montés dans l'ouverture de l'armoire.
- Ouvrez le tiroir. En utilisant les 4 trous du tiroir comme gabarit, pré-percez l'armoire à l'aide d'une mèche de 1/16" (1,57 mm). Voir le Schéma 11.
Modèle et l'emplacement du numéro de série
La plaque d'identification comprend les numéros de série et de modèle. Ouvrir complètement le tiroir du four à microondes. L'étiquette se trouve légèrement au-delà de la paroi arrière de la cavité du four à micro-ondes sur la surface plate.
Maintenance, nettoyage et entretien
Consulter le mode d'emploi et d'entretien pour les instructions de nettoyage.
Avant d'appeler le service
Lire AVANT D'APPELER et les sections relatives à l'utilisation dans votre mode d'emploi et d'entretien. Cela pourrait vous faire économiser du temps et de l'argent. La liste comprend les situations courantes qui ne sont pas dues à une fabrication ou des matériaux défectueux de ce four.
Vous trouverez le numéro de service et l'adresse de Fulgor Milano dans la garantie dans votre mode d'emploi et d'entretien. Veuillez appeler ou écrire si vous avez des questions au sujet de votre four à micro-ondes ou si vous avez besoin de commander des pièces.
