FOIRE AUX QUESTIONS - Eisbaer Aurora 360 Alphacool

Comment installer le système de refroidissement Alphacool Eisbaer Aurora 360 ?

Pour installer le système, commencez par fixer le radiateur à votre boîtier, puis installez les ventilateurs sur le radiateur. Connectez les tubes au bloc de watercooling et au radiateur, et assurez-vous que les connexions sont bien serrées. Enfin, branchez la pompe et les ventilateurs à votre carte mère.

Comment remplir le réservoir de liquide de refroidissement ?

Pour remplir le réservoir, dévissez le bouchon du réservoir de liquide de refroidissement, versez lentement le liquide approprié jusqu'à ce qu'il atteigne le niveau recommandé, puis revissez le bouchon. Assurez-vous de ne pas trop remplir.

Que faire si le système de refroidissement ne fonctionne pas correctement ?

Vérifiez les connexions électriques, assurez-vous que la pompe est alimentée et fonctionne. Écoutez si elle émet un bruit de fonctionnement. Vérifiez également s'il y a des fuites ou des obstructions dans les tuyaux.

Comment nettoyer le système de refroidissement ?

Pour nettoyer le système, déconnectez-le de l'alimentation, videz le réservoir de liquide, nettoyez les composants avec un liquide de nettoyage approprié et un chiffon doux. Rincez soigneusement et laissez sécher avant de remplir à nouveau.

Quelle est la durée de vie du liquide de refroidissement dans le système ?

Le liquide de refroidissement doit être remplacé tous les 12 à 24 mois, selon l'utilisation et les conditions. Vérifiez régulièrement l'état du liquide pour détecter toute décoloration ou sédiments.

Le système de refroidissement est-il bruyant ?

Le niveau sonore dépend de la vitesse des ventilateurs et de la pompe. En général, le Alphacool Eisbaer Aurora 360 est conçu pour être silencieux, mais si vous entendez des bruits excessifs, vérifiez que tout est correctement installé et qu'il n'y a pas de vibrations.

Puis-je utiliser d'autres liquides de refroidissement que celui fourni ?

Il est recommandé d'utiliser le liquide de refroidissement spécifique fourni par Alphacool ou un liquide compatible pour éviter toute corrosion ou dommage aux composants internes.

Comment puis-je surveiller la température de mon système de refroidissement ?

Vous pouvez surveiller la température via le BIOS de votre carte mère ou en utilisant un logiciel de monitoring compatible qui affiche les températures des composants, y compris le liquide de refroidissement.

MODE D'EMPLOI Eisbaer Aurora 360 Alphacool

• Ne convient pas aux enfants de moins de 6 ans (contient de petites pièces).
  • N'allumez jamais le système sans un liquide de refroidissement. Les refroidisseurs sans liquide de refroidissement produisent des très grandes chaleurs. Il y a le risque de se brûler.
• Ne pas utiliser de liquide de refroidissement dans le refroidisseur peut détruire des composants de l'ordinateur. Assurez-vous que lors de l'allumage la pompe démarre. Les filetages en métal en connexion avec du plastique sont susceptible à s'abimer lors de l'utilisation excessif avec des outils. Des dommages et fissures crées ainsi et les fuites du liquide de refroidissement ne sont pas couvertes par la garantie !
• Utilisez uniquement des raccords avec des joints ! Il suffit de serres ces raccords à la main ! Dans des cas
  exceptionnels, l'utilisation des outils est clairement indiquée dans la notice!
• Assurez-vous du bon fonctionnement de votre matériel, ainsi que du système de refroidissement (étanchéité, pompes et ventilateurs). Si ne pas déjà fait.
  Vous minimisez ainsi l'effort lors de la recherche de sources d'erreurs possibles. ALPHACOOL INTERNATIONAL GMBH ne garantit pas les composants électroniques d'autres fabricants. L'installation du système de refroidissement est à votre propre risque.
• Les vis ne doivent pas être trop serrés. Si vous avez trop serré les vis, les boulons de fixation peuvent se desserrer. Le bloc de refroidissement sera mal installé dans ce cas.
• L'utilisation de raccords avec 8mm de filetage peut entrainer des réductions du débit.
• Nous recommandons un test d'étanchéité avant le montage / installation du refroidisseur. La pression de l'eau dans la circulation ne doit pas dépasser 0,8 bar.
• Assurez-vous que tous les composants à refroidir sont touchés par la pâte ou des pads thermiques.
• Veuillez utiliser que de l'eau déminéralisé ou ALPHACOOL CAPE KELVIN CATCHER dans votre circuit de refroidissement. Des dommages causés par des liquides inappropriés ne font dans aucun cas parti de la garantie.

Toute autre utilisation est considérée comme inappropriée et, par conséquent, dangereuse

Les composants de refroidissement d'ALPHACOOL INTERNATIONAL GMBH sont agréés pour le refroidissement de composants d'ordinateur d'ALPHACOOL. En cas d'utilisation non conforme la garantie sera annulée.

Garantie

1. Des informations, dessins techniques, illustrations, données techniques, descriptions de poids, mesure et performance contenus dans les prospects, catalogues, circulaires, annonces ou la listes de prix, ont un caractère purement informatif. Nous ne portons aucune garantie en faveur de la justesse de ces informations. Concernant le type et volume de la livraison, seulement les informations contenues dans la commande et la confirmation de la commande sont décisives.
2. En cas de défaut couvert par la garantie vous êtes autorisés, en vertu des lois y correspondantes, de demander un remplacement, retracter du contrat ou demander une diminution du prix d'achat. La période de prescription de la garantie pour la marchandise livrée est fixée à deux ans, au cas où vous soyez consommateur (§13 du Code civil). Si vous êtes entrepreneur, la période de prescription sera fixée à seulement un an (§14 du Code civil).
3. La garantie est valable qu'avec la facture originale, le ticket de caisse ou une confirmation de garantie de la part d'ALPHACOOL INTERNATIONAL GMBH.
4. L'appréciation d'ALPHACOOL INTERNATIONAL GMBH déterminera l'action entreprise, soit de réparer ou remplacer le produit ou composant en défaut. Le produit ou composant remplacé (défectueux) passe dans la propriété d'ALPHACOOL INTERNATIONAL GMBH.
5. Tous les droits à la garantie sont effectués directement par ALPHACOOL INTERNATIONAL GMBH ou ses revendeurs délégués. Si la réparation est effectuée par une personne non autorisée ou mandatée, ALPHACOOL INTERNATIONAL GMBH ne participera pas aux dépenses et ne prendra aucune responsabilité, sauf si la réparation a été avant convenu avec ALPHACOOL INTERNATIONAL GMBH au préalable.
6. Tous les couts occasionnent par une éventuelle adaptation du produit, ne sont pas prises en charge par ALPHACOOL INTERNATIONAL GMBH.
7. Les points suivants ne sont pas comprises dans la garantie d'ALPHACOOL INTERNATIONAL GMBH:

7.1. Contrôles réguliers, maintenance et réparation ou le remplacement de pièces d'usage.

7.2. Mauvaise utilisation ou défauts par une installation incorrecte.

7.3. Dommages cause par orage, eau, feu, surtension, un cas de force majeure ou une guerre, raccordement défectueux au réseau, aération insuffisante ou défectueuse ou d'autres raisons, sur lesquels ALPHACOOL INTERNATIONAL GMBH n'a pas d'influence.

7.4. Dommages causés par le transport ou une emballage inadéquat.

1. Les droits de consommateur étant en vigueur dans le pays respectif, par exemple des demandes envers le vendeur, comme déposés dans le contrat de vente, ne sont pas touchés par cette notice de garantie d'ALPHACOOL INTERNATIONAL GMBH, leurs établissements et distributeurs ne portent pas responsabilité directe ou Indirect des dommages ou des pertes jusqu'à ce que des définitions légales irréfutables se lui opposent.

2. ALPHACOOL INTERNATIONAL GMBH ne prend pas la garantie du fabricant des éléments et composants électroniques. L'assemblage du refroidisseur s'effectue à vos risques.

Adressez-vous à une entreprise de traitement des déchets autorisée dans votre pays. Un traitement des déchets comme déchet domestique ou le débarrasse dans des institutions semblables pour la collection des déchets communaux sont illicites !

MATERIEL D'INSTALLATION

RADIATEUR & VENTI-LATEURS	nombre varie en fonction de la version du produit		bre en ione la du produit
	M3x5	M3x30
EISBAER BLOC DE REFROI-DISSEMENT PROCESSEUR
	Ix pâte thermique	4x ressorts	4x 0,5 mm rondelles	4x écrous
AMD
	Ix kit fixation	4x AMD vis	4x 2,0 mm rondelles	Ix kit de montage de TR4
INTEL
	Ix kit fixation	4x 1150 vis	4x 2011 vis	Ix plaque arrière
ACCESSORIES	a version du produit
	Adaptateur Y à 4 broches PWM		Ix contrôleur digital - rgb + adapteur

DETAILS TECHNIQUES

BLOC DE REFROIDISSEMENT

Eisbaer Aurora

AMD: AM4 / TR4 / AM3+ / AM3 /

AM2+ / AM2 / FM2+ / FM2 /

FMI / C32 / G34

INTEL:2011/2011-3/2066/1156/1155/1151/1150/1366

Un Kit de montage pour 2011-3 Narrow ILM (Article n°.: 12531) est disponibles séparément.

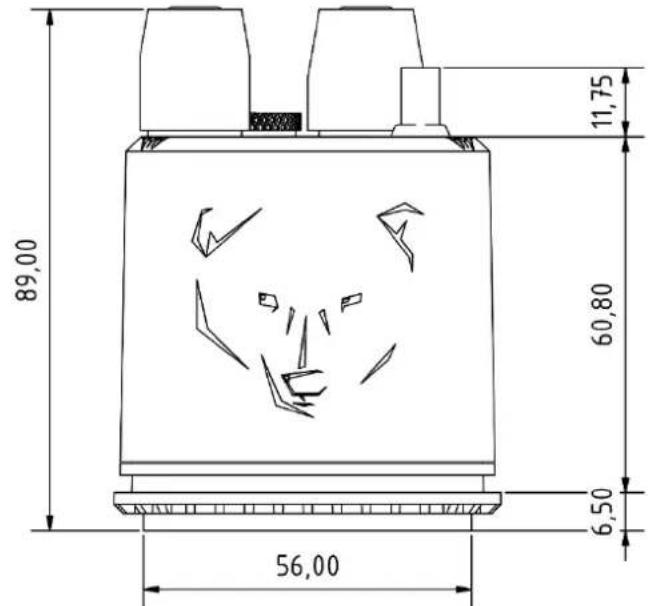

89,00 11,75 60,80 6,50 56,00

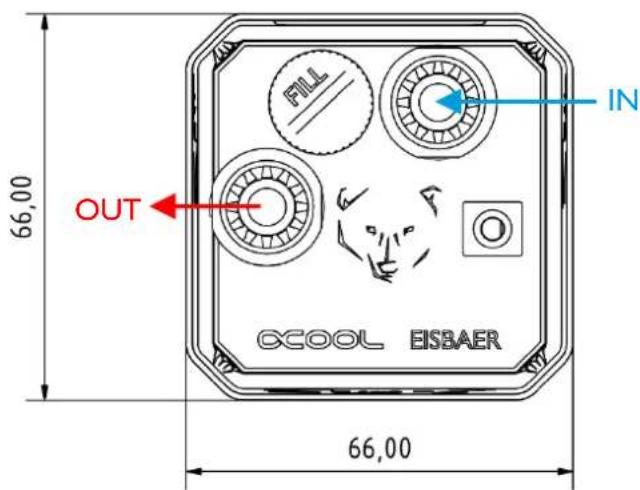

66,00 OUT COOL EISBAER 66,00 IN

Max. puissance absorbée: I W

POMPE DC-LT 2600

Puissance absorbée: 3,2 W

Gamme de tension: 7 – 13,5 V DC

Débit maximal: 72 l / h

Hauteur de refoulement: 1 m

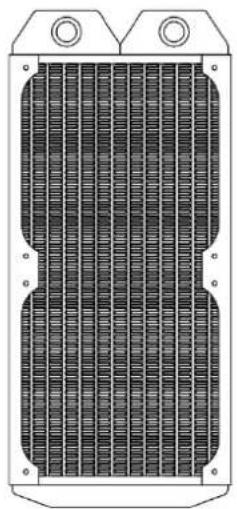

RADIATEURS NexXxos Série

Material: Cuivre

Variantes de modèles:

Puissance absorbée: 4,8 W (+ LEDs: 2 W)

Tension d'alimentation: 12 V DC

(LEDs: 5 V DC)

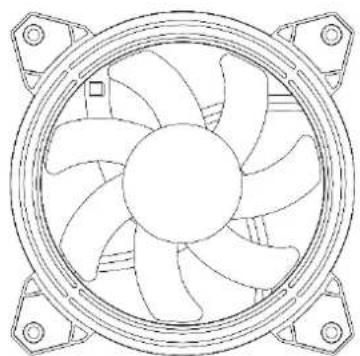

Plage de vitesse: 800 – 2000 rpm

Variantes de modèles: 120 mm

140 mm

4-Pin PWM alimentation électrique / régulation de vitesse via la carte mère ou votre contrôleur de ventilateur Digital – RGB female Contrôle de l'éclairage via la carte mère ou le contrôleur Digital - RGB Digital – RGB male Connectez des éléments Digital - RGB supplémentaires pour un effet d'éclairage synchronisé

BRANCHER L'ÉCLAIRAGE SUR LA CARTE MÈRE

- Si vous ne souhaitez pas utiliser le contrôleur fourni, vous pouvez également connecter et commander l'éclairage directement via votre carte mère.

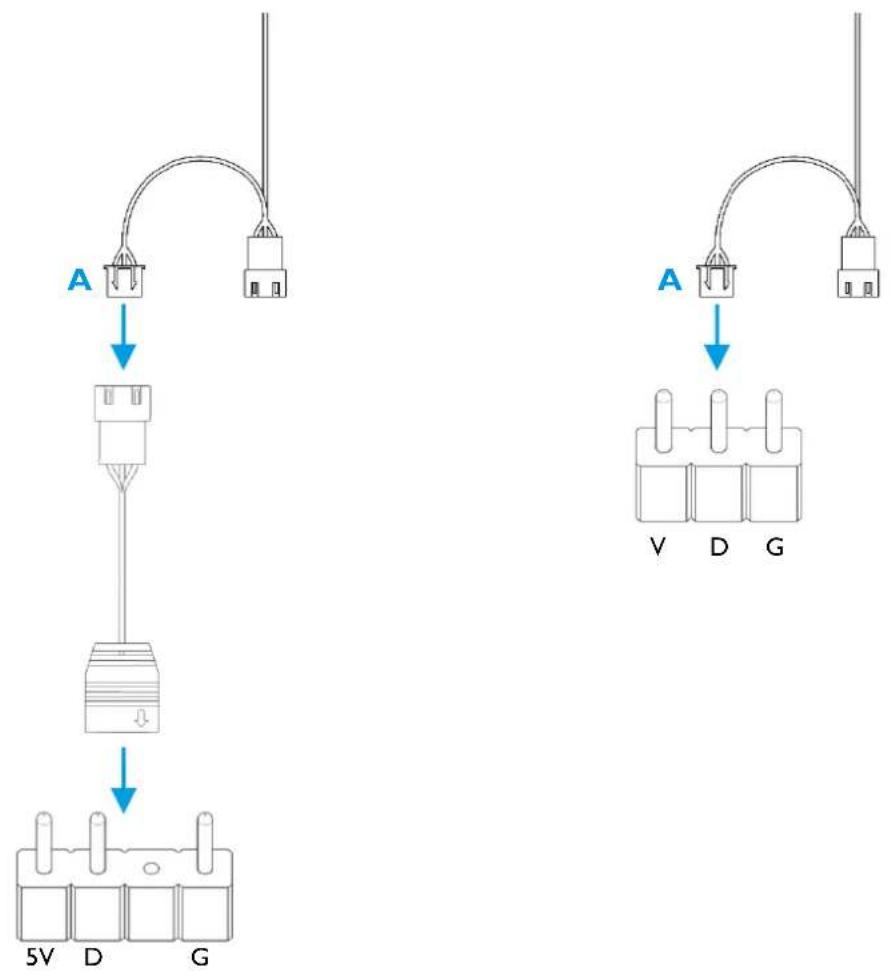

Sélectionnez le câblage correct en fonction de votre carte mère:

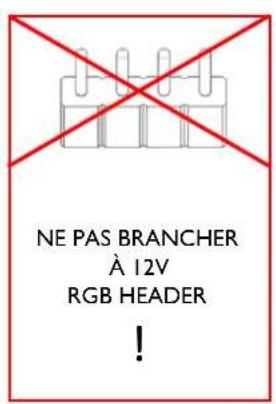

NE PAS BRANCHER À 12V RGB HEADER !

INSTALLATION DE REFROIDISSEUR PROCESSEUR

INTEL 1156 / 1155 / 1151 / 1150 / 1366

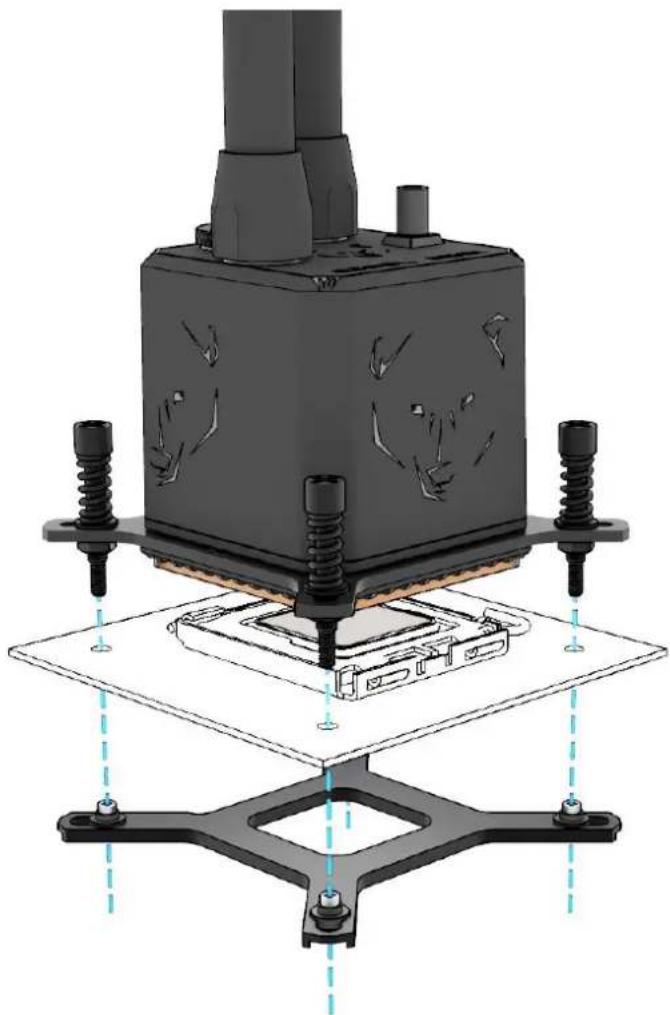

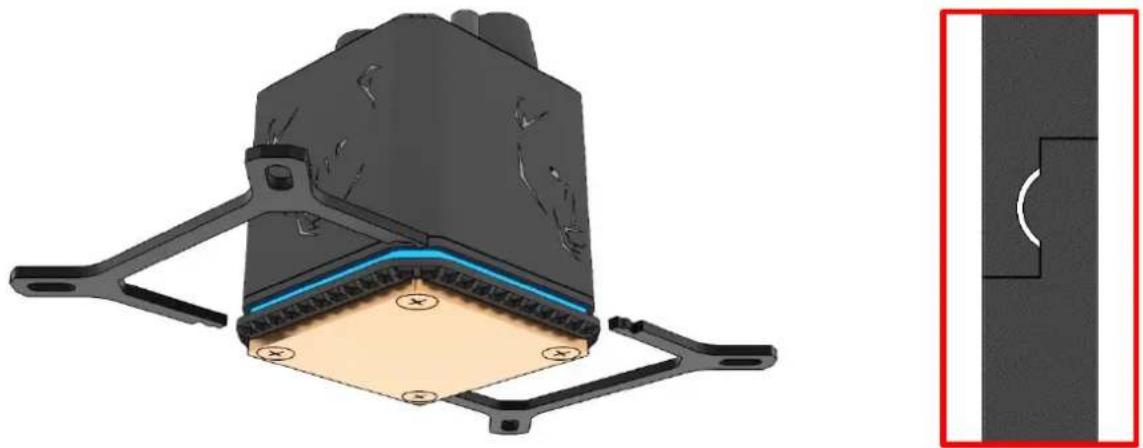

- Sélectionnez le support et les vis appropriés.

M4 M3 7,5 mm

- Branchez le support ensemble tel qu'illustré.

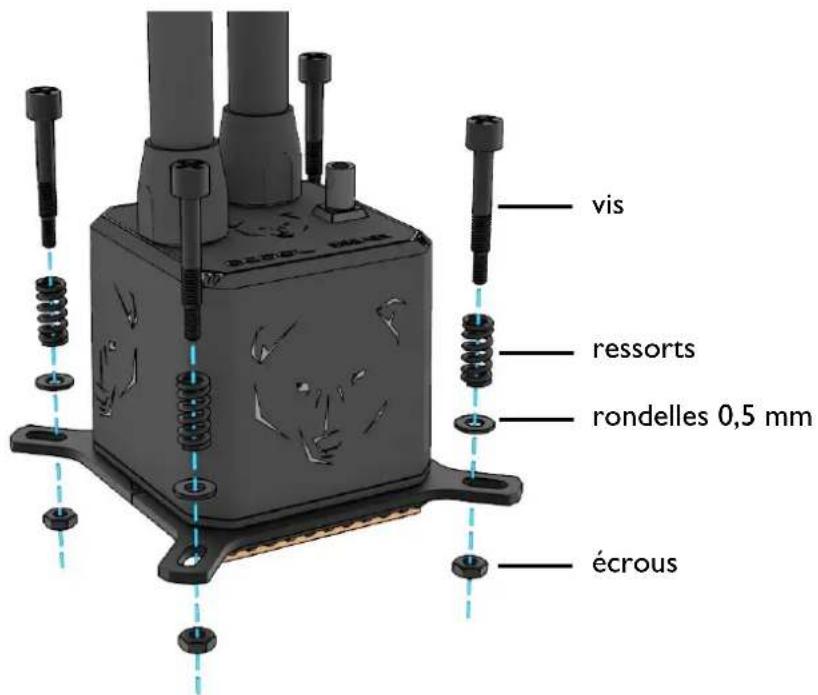

- Glissez les ressorts de compression et les rondelles sur les vis et fixez les au support à l'aide d'écrous.

vis ressorts rondelles 0,5 mm écrous

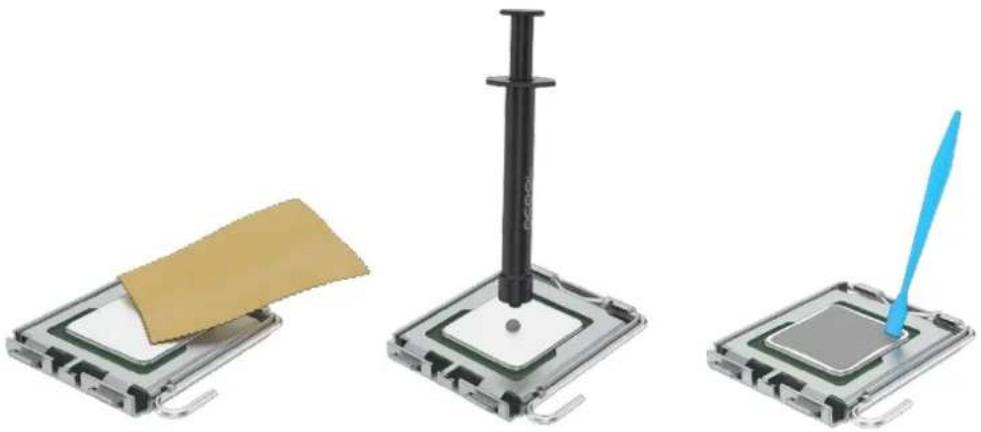

• Enlevez les résidus de pâte thermique du processeur.
• Posez la pâte thermique à taille d'un petit pois sur le processeur.
• Etalez la pâte à l'aide d'un ruban en plastique ou d'un outil semblable afin d'obtenir une couche fine et homogène (<0.5mm épaisseur).

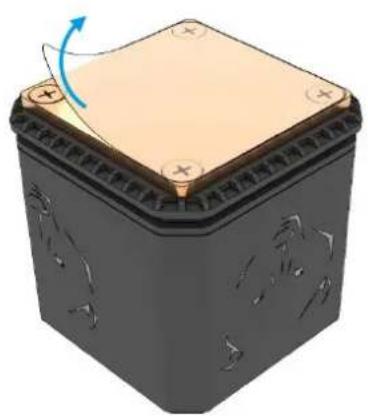

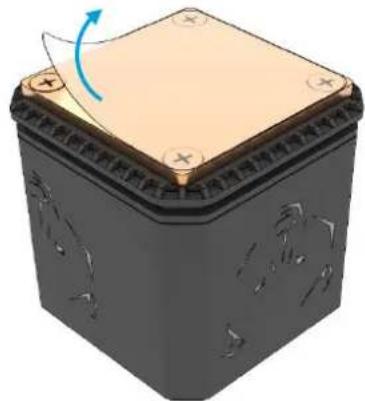

- Enlevez le film protecteur du fond du bloc de refroidissement.

- Retirez le film protecteur de la plaque arrière. Veuillez noter l'alignement correct de la plaque arrière:

- Installez la refroidisseur à socket à l'aide de plaque arrière incluse. Serrez les vis en croix, à la main.

- Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

N'utilisez pasd'outils. Serrez qu'à la main!

INTEL 2011 / 2011-3 / 2066

- Sélectionnez le support et les vis appropriés.

M4

- Branchez le support ensemble tel qu'illustré.

• Enlevez les résidus de pâte thermique du processeur.
• Posez la pâte thermique à taille d'un petit pois sur le processeur.
• Etalez la pâte à l'aide d'un ruban en plastique ou d'un outil semblable afin d'obtenir une couche fine et homogène (<0.5mm épaisseur).

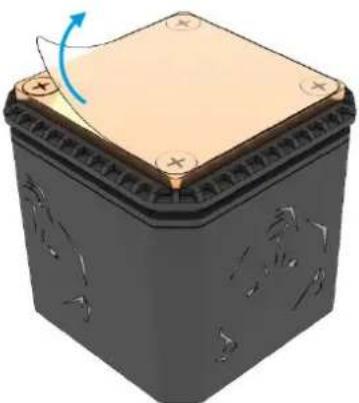

- Enlevez le film protecteur du fond du bloc de refroidissement.

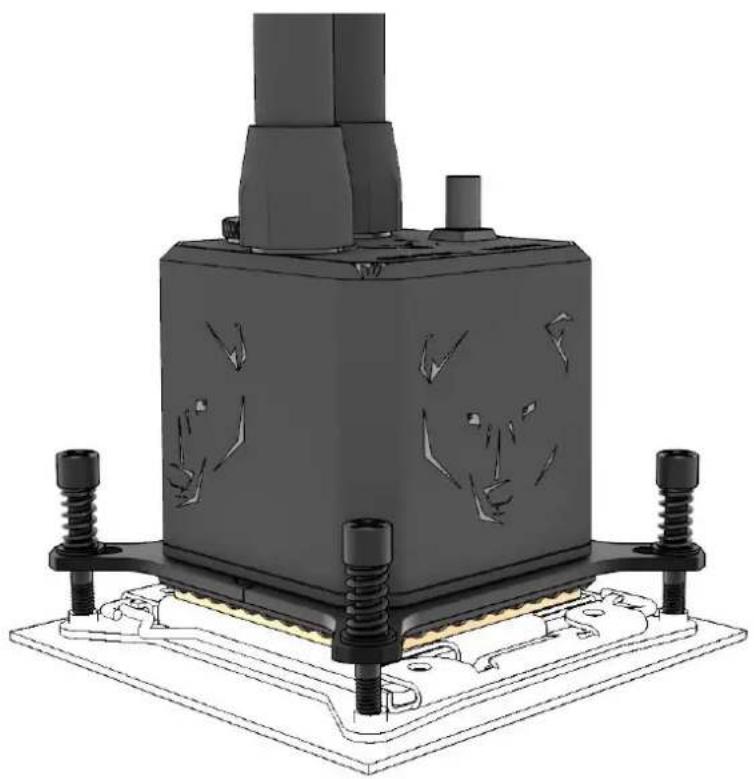

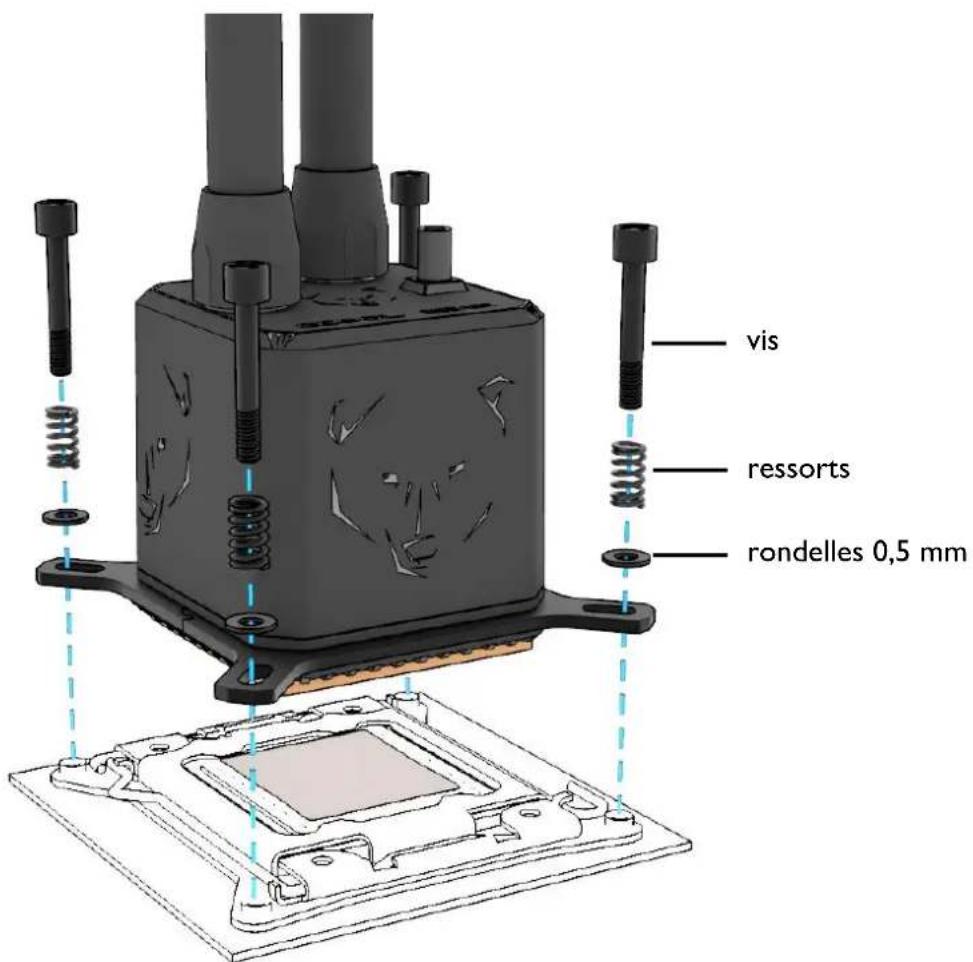

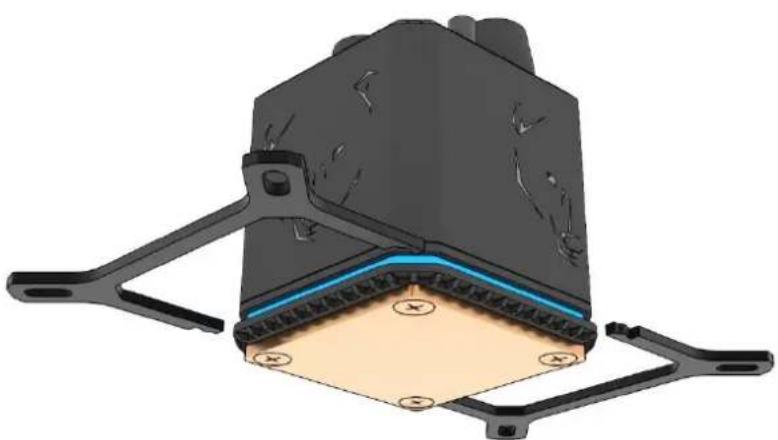

- Fixez le refroidisseur à la base comme indiqué sur l'illustration. Serrez les vis en croix, à la main.

- Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

vis ressorts rondelles 0,5 mm

Notez : Quelques cartes mères avec socket 2011/-3 ne disposent pas de trous d'installation percent entièrement la carte mère dans la partie du socket. Dans ce cas-là ne visez pas plus profond que 4mm les vis.

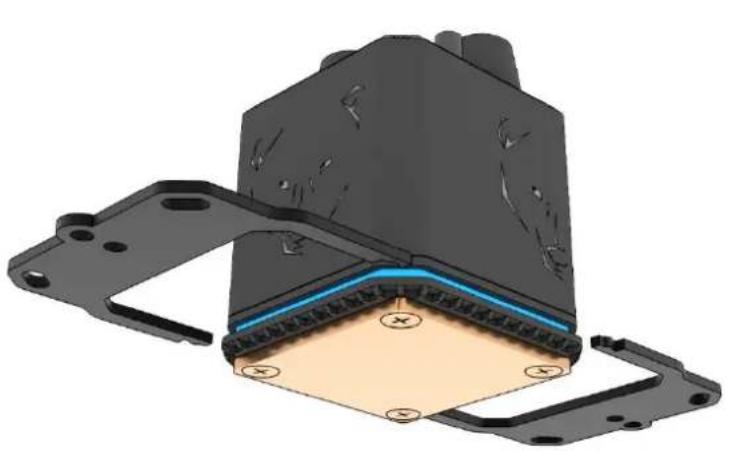

AMD AM3+ / AM3 / AM2+ / AM2 / FM2+ / FM2 / FMI / C32 / G34

- Sélectionnez le support et les vis appropriés.

M4 UNC 6-32 10,5 mm

- Branchez le supportensemble tel qu'illustré.

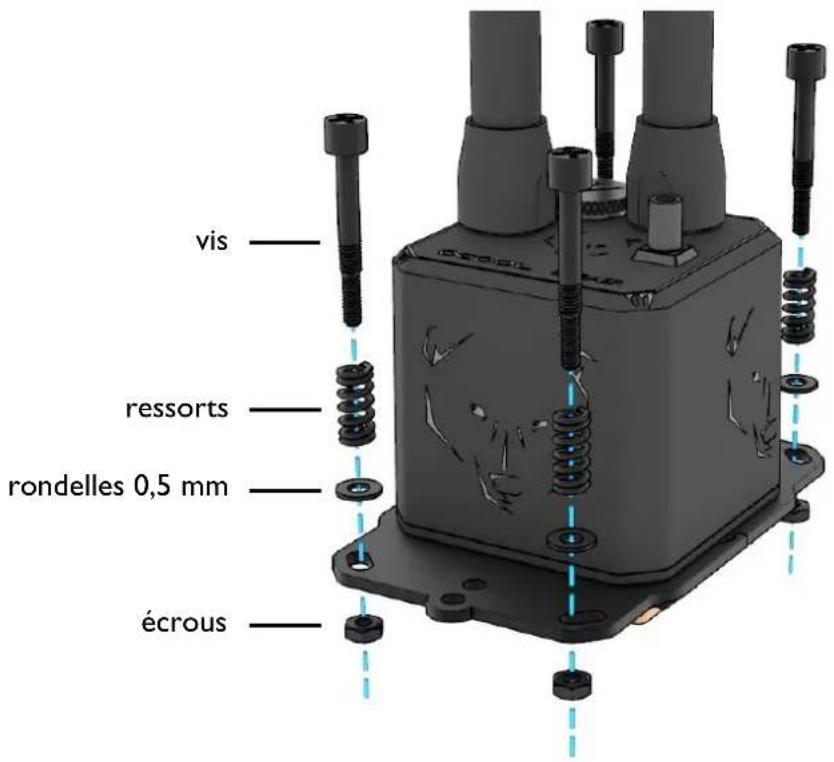

- Glissez les ressorts de compression et les rondelles sur les vis et les fixez au support à l'aide d'écrous.

vis ressorts rondelles 0,5 mm écrous

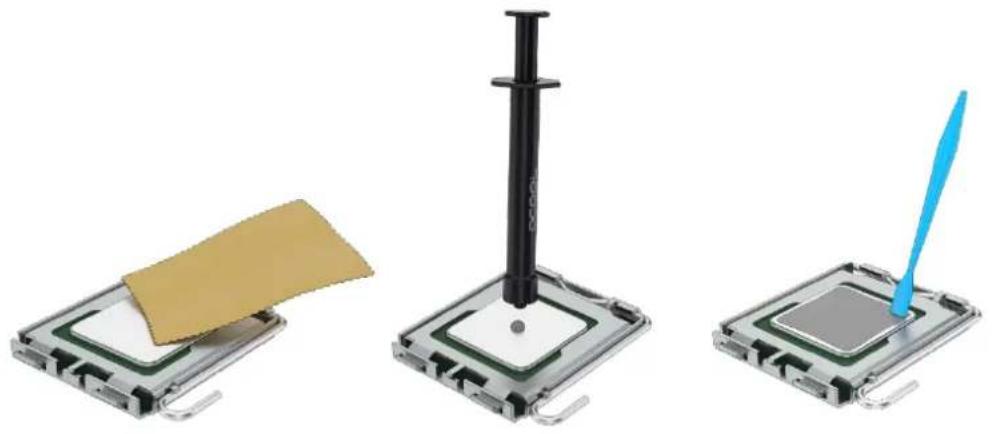

• Enlevez les résidus de pâte thermique du processeur.
• Posez la pâte thermique à taille d'un petit pois sur leprocesseur.
• Etalez la pâte à l'aide d'un ruban en plastique ou d'un outil semblable afin d'obtenir une couche fine et homogène (<0.5mm épaisseur).
• Enlevez le film protecteur du fond du bloc de refroidissement.

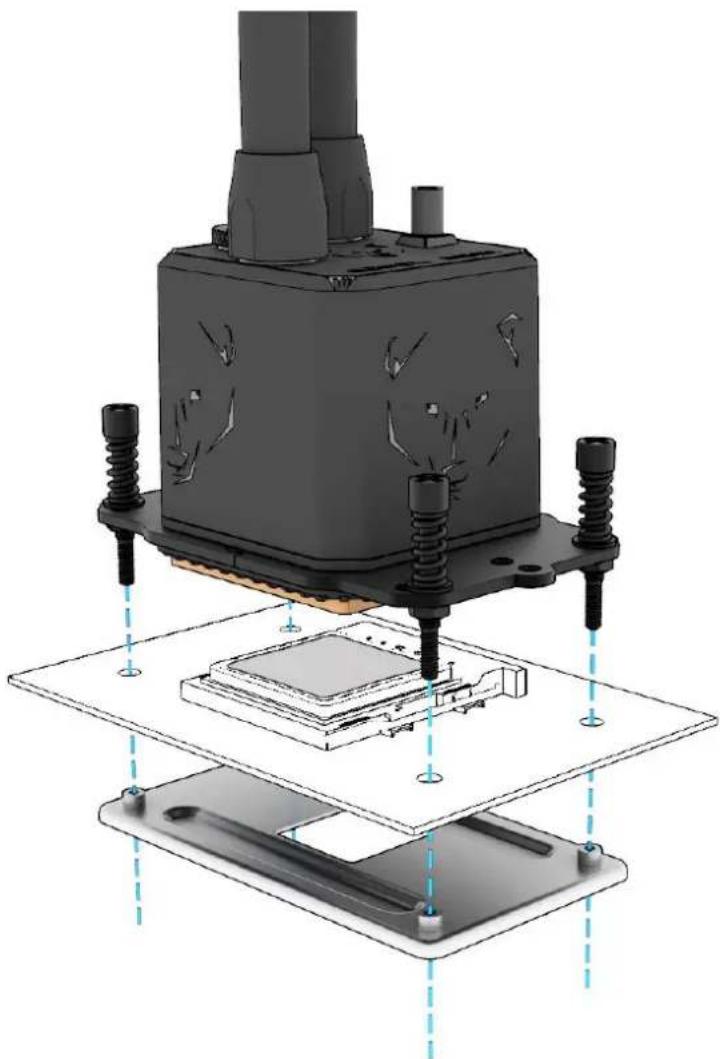

• Pour le montage sur le socle, vousavez besoin de la plaque arrière d'origine de la carte mère.
• Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.
• Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

N'utilisez pasd'outils. Serrez qu'à la main!

AMD AM4

- Sélectionnez le support et les vis appropriés.

M4 UNC 6-32 10,5 mm

- Branchez le support ensemble tel qu'illustré.

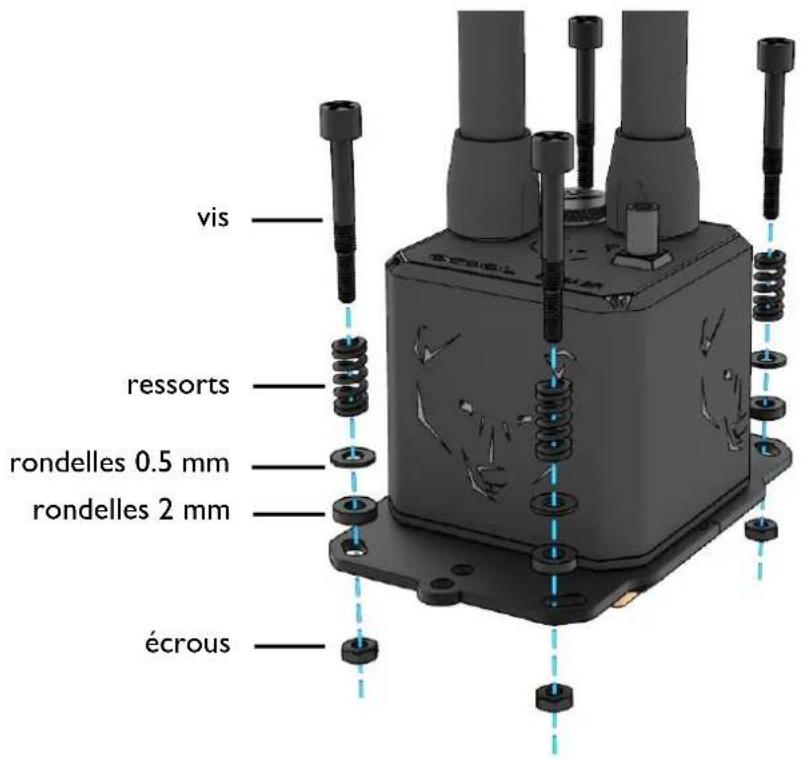

- Glissez les ressorts de compression et deux rondelles différentes sur les vis et les fixez avec des écrous sur le support.

vis ressorts rondelles 0.5 mm rondelles 2 mm écrous

• Enlevez les résidus de pâte thermique du processeur.
• Posez la pâte thermique à taille d'un petit pois sur le processeur.
• Etalez la pâte à l'aide d'un ruban en plastique ou d'un outil semblable afin d'obtenir une couche fine et homogène (<0.5mm épaisseur).

- Enlevez le film protecteur du fond du bloc de refroidissement.

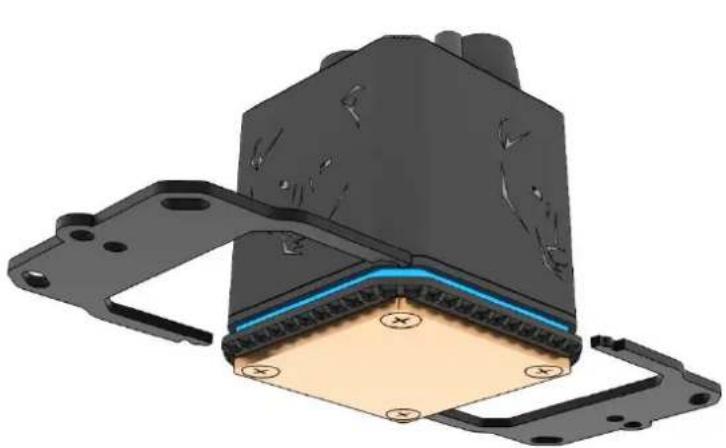

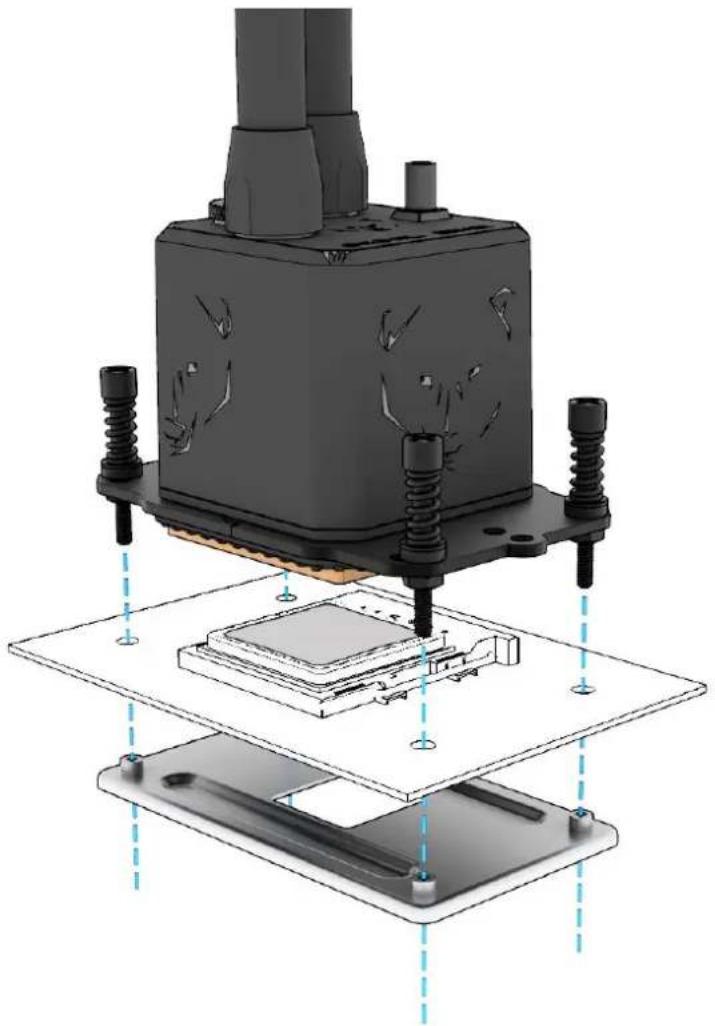

• Pour le montage sur le socle, vous avez besoin de la plaque arrière d'origine de la carte mère.
• Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.
• Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

N'utilisez pasd'outils. Serrez qu'à la main!

AMD TR4

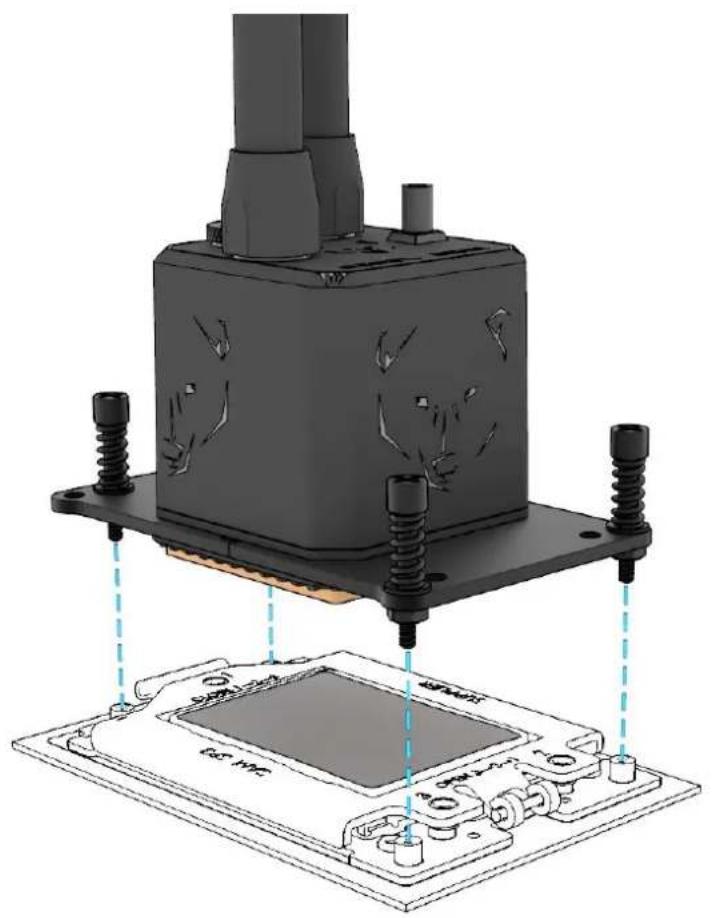

- Sélectionnez le support et les vis appropriés.

M4 M3.5 5 mm

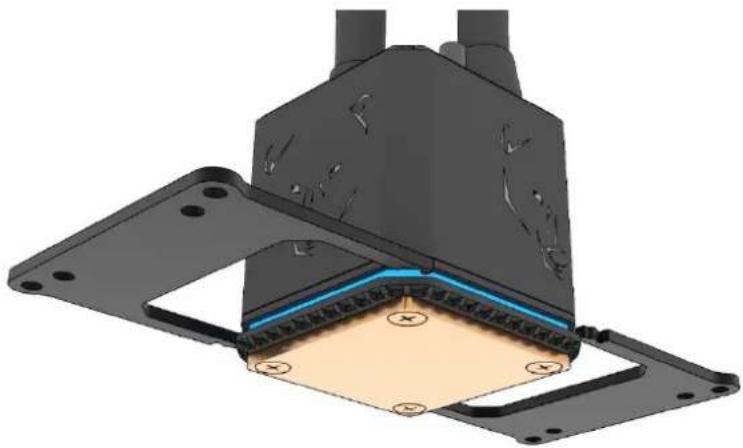

- Branchez le support ensemble tel qu'illustré.

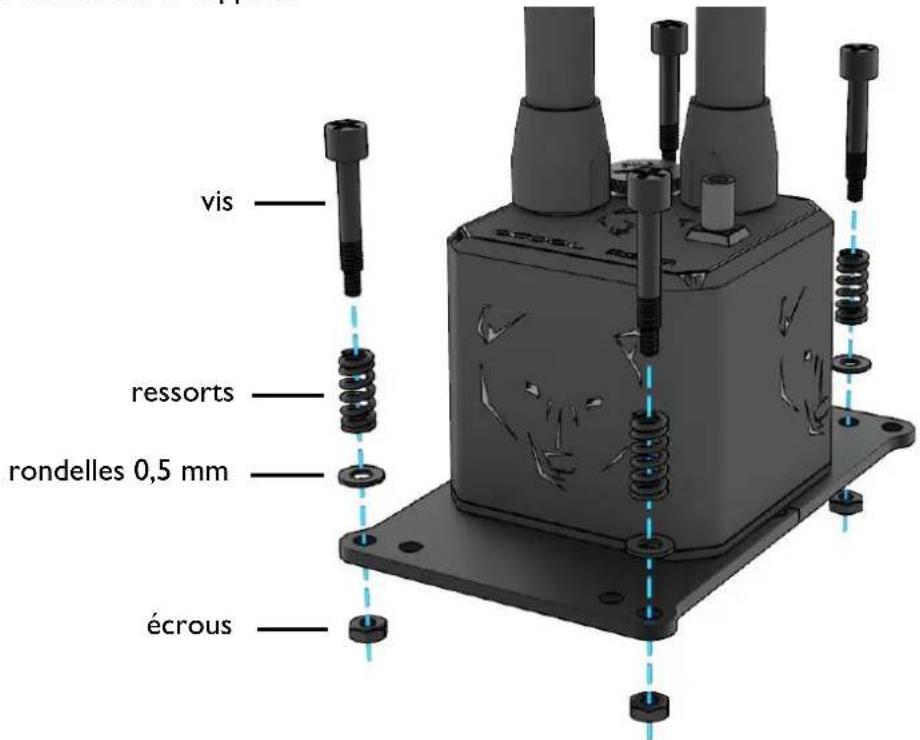

- Glissez les ressorts de compression et deux rondelles différentes sur les vis et les fixez avec des écrous sur le support.

vis ressorts rondelles 0,5 mm écrous

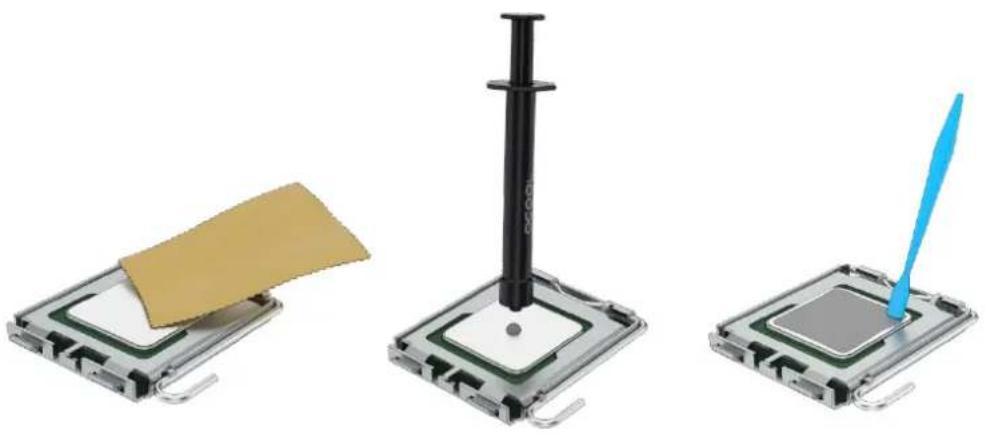

- Enlevez les résidus de pâte thermique du processeur.

- Posez la pâte thermique à taille d'un petit pois sur le processeur.

- Etalez la pâte à l'aide d'un ruban en plastique ou d'un outil semblable afin d'obtenir une couche fine et homogène (<0.5mm épaisseur).

- Enlevez le film protecteur du fond du bloc de refroidissement.

• Fixez la refroidisseur à la base comme indiqué. Serrez les vis en croix à la main.
• Veillez que le fenêtre soit en haut (le logo Alphacool doit être lisible du front). Cette installation garantit que la pompe ne tournera pas à sec.

N'utilisez pasd'outils. Serrez qu'à la main!

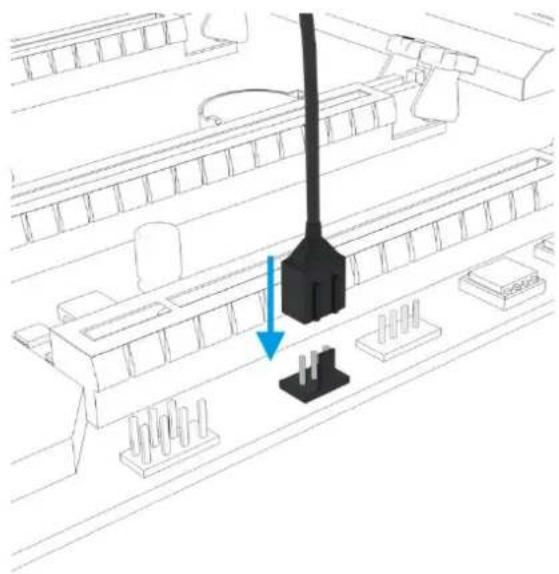

BRANCHER LA POMPE

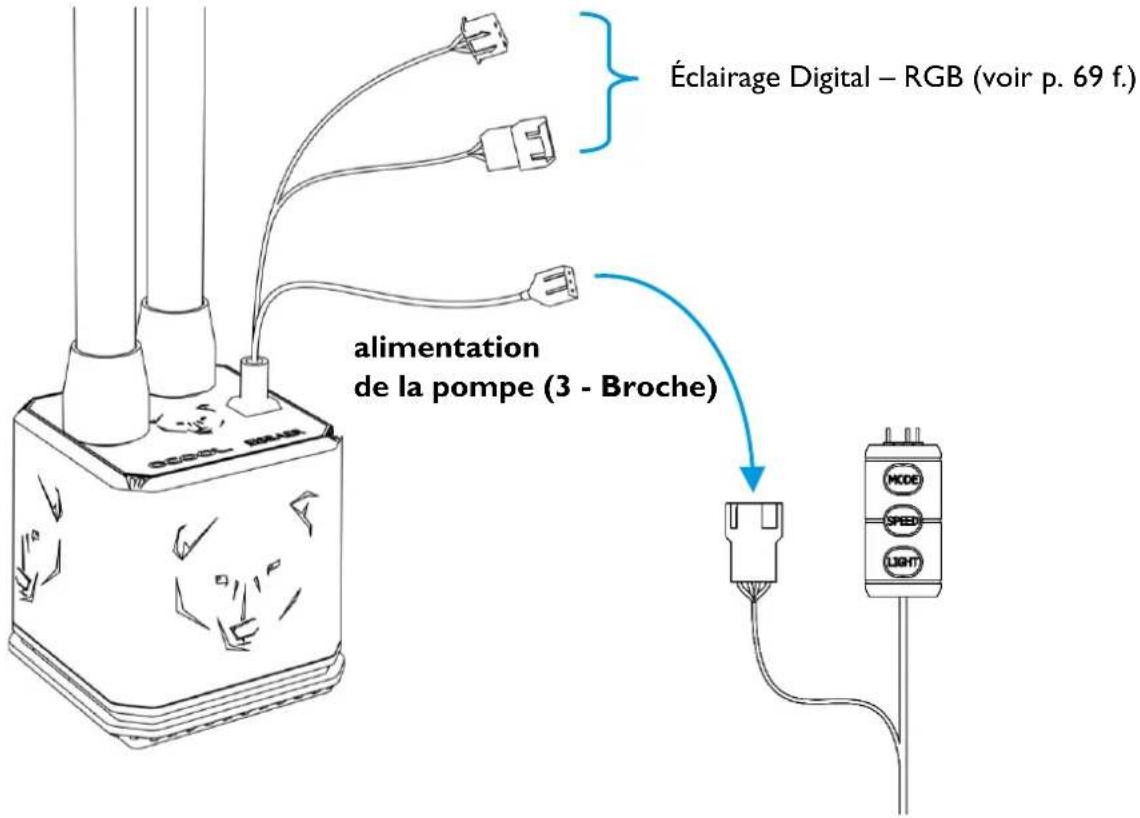

- Branchez le connecteur à 3 broches de la pompe au contrôleur Digital - RGB fourni.

Éclairage Digital – RGB (voir p. 69 f.) alimentation de la pompe (3 - Broche)

- Si vous ne souhaitez pas utiliser le contrôleur, vous pouvez également connecter la pompe directement à votre carte mère.

Si votre Eisbaer tout-en-un est anormalement bruyant il peut aider de basculer le boîtier du PC légèrement en avant et arrière. Le bruit est dû aux petites bulles d'air dans le système.

Ces bulles sont dues aux mouvements lors de l'envoi et de l'installation.

Vérifiez encore une fois que le radiateur soit bien installé au-dessus du bloc de refroidissement. Ce type d'installation aide à l'évacuation d'air. Après 12h de marche tout l'air devrait être parti et la pompe devrait tourner silencieusement.

UTILISATION RACCORDS RAPIDES

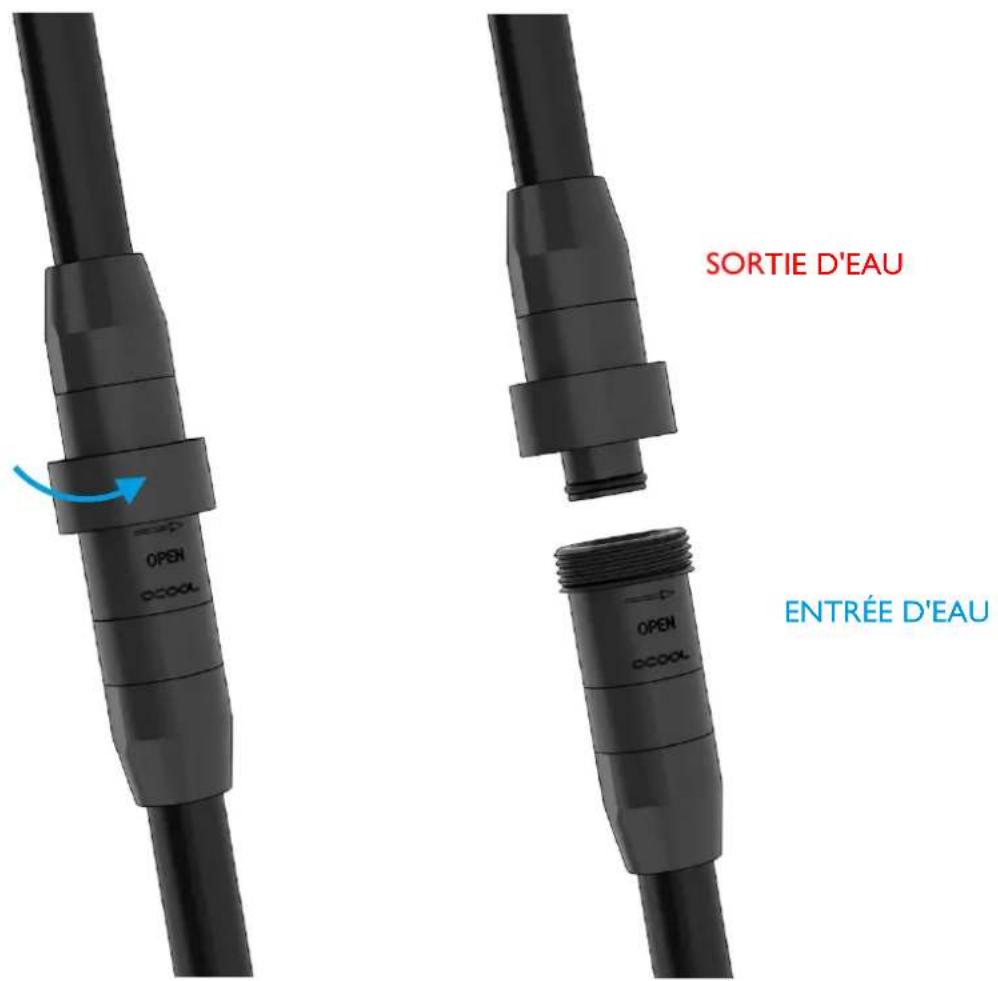

Le raccord rapide préinstallé donne la possibilité d'agrandir le circuit rapidement et facilement. Le raccord est compatible avec beaucoup d'autres de nos produits.

Attention: Lors de l'ouverture du raccord rapide 2 à 3 gouttes d'eau peuvent sortir.

SORTIE D'EAU OPEN COOL ENTRÉE D'EAU

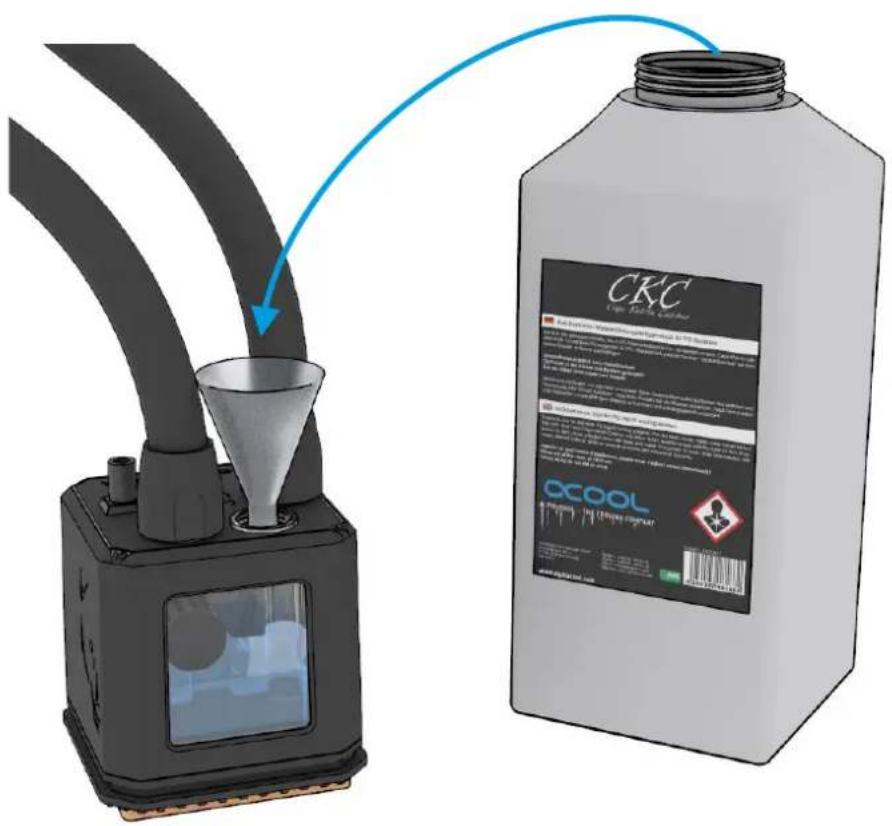

REMLIR RESERVOIR

La Eisbaer All-in-One est prérempli et normalement il n'est pas nécessaire de remplir de liquide de refroidissement. Si vous souhaitez agrandir votre circuit de refroidissement, par exemple par un refroidisseur de carte graphique GPX Eiswolf, nous conseillons de vérifier le niveau d'eau. Au plus tard, si la pompe tourne de manière très bruyante il est fortement conseillère remplir le liquide de refroidissement. Nous conseillons uniquement l'utilisation de liquides clairs de notre production (CKC ou Eiswasser Crystal –non UV) ou de l'eau distillée ou osmosée.

Un fillport sur le refroidisseur est prévu pour le remplissage. Nous recommandons l'utilisation d'un entonnoir oud'une bouteille de remplissage:

CKC Cape, Mace, Emitter Red mercury acetate is used in 70% solution OCCOL + + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + - OCCOL + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + + www.ogc.com

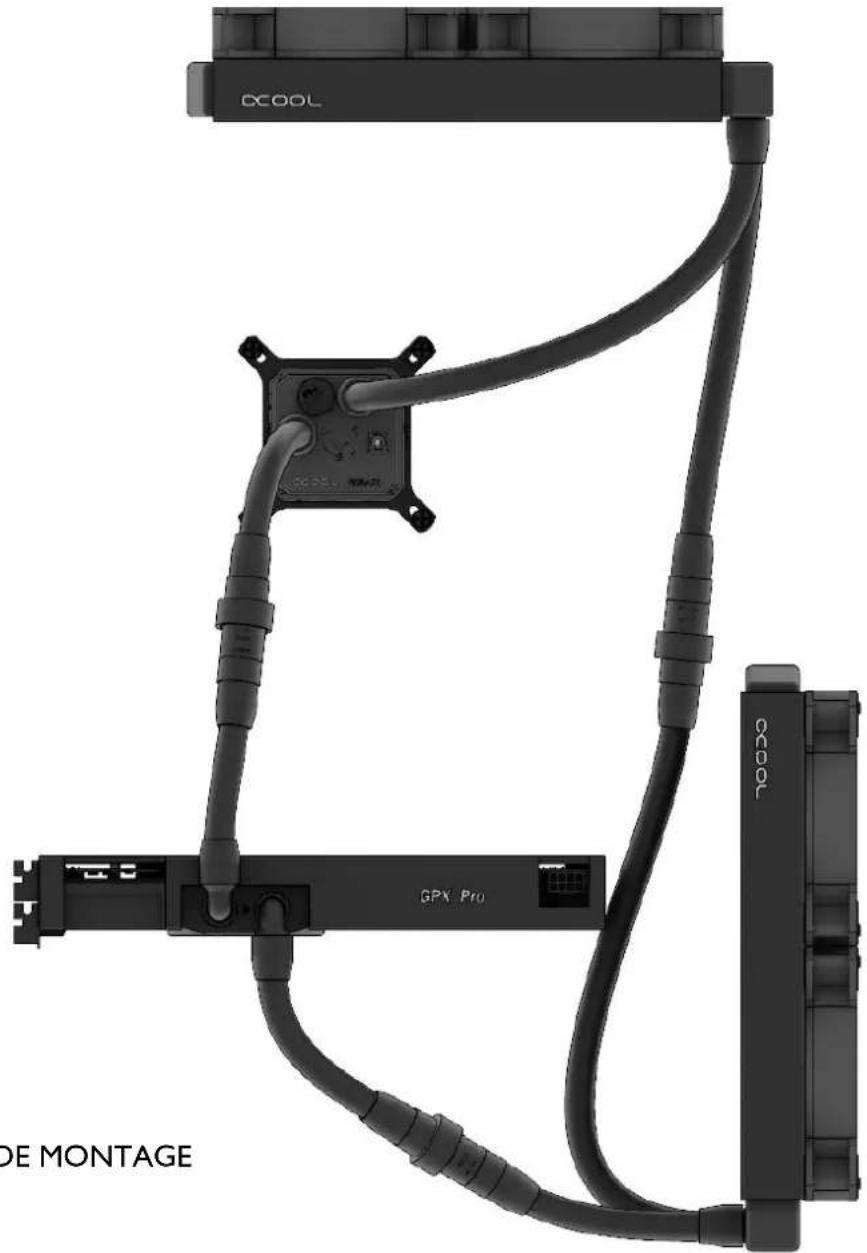

AGRANDISSEMENT PAR GPX EISWOLF

• Eteignez le PC.
• Desserrez le raccord rapide (attention, 1-2 gouttes d'eau peuvent fuir).
• Insérez votre carte graphique avec le refroidisseur Eiswolf en suivant les instructions du manuel.
• Connectez la sortie Eisbaer à l'entrée Eiswolf.
• Combinez les radiateurs en circuit fermé.
• Remplir le liquide de refroidissement si nécessaire.

→ Nous conseillons uniquement l'utilisation de liquides clairs de notre production (CKC ou Eiswasser Crystal – non UV) ou de l'eau distillée ou osmosée.
