Type de produit	Cave à vin encastrable
Marque	Whirlpool
Modèle	WHWBU30S2HB
Capacité	14 bouteilles (format standard Ø77 mm)
Plage de température réglable	5 °C à 18 °C
Dimensions (L x H x P)	Environ 60 x 85 x 55 cm (estimation pour 14 bouteilles)
Poids net	Environ 30 kg
Alimentation électrique	220-240 V, 50-60 Hz (prise murale mise à la terre)
Classe d'efficacité de la source lumineuse	G
Modes de fonctionnement	Standard (STD), Eco, Démo
Modes d'éclairage LED	24h allumé, arrêt différé 30 min ou 1 min
Alarme de température	Oui (HI >23°C, LO <0°C) avec alarme sonore
Fonction mémoire de température	Oui, après coupure d'alimentation
Blocage des touches	Oui, par bouton Lock (3 secondes)
Affichage de température	Numérique, commutable °C/°F
Pied de mise à niveau réglable	Oui, à l'avant
Kit de fixation pour encastrement	Oui (vis M5x8, supports supérieur et inférieur)
Étagères amovibles	5 étagères pleines, retrait par glissement
Nettoyage intérieur	Eau chaude et bicarbonate de sodium (2 cuillères/litre)
Disponibilité des pièces de rechange	Thermostats, capteurs, circuits, sources lumineuses : 7 ans ; poignées, gonds, plateaux, paniers : 7 à 10 ans

FOIRE AUX QUESTIONS - WHWBU30S2HB WHIRLPOOL

Comment régler la température de ma cave à vin Whirlpool WHWBU30S2HB ?

Utilisez les boutons '+' (haut) et '-' (bas) du panneau de commande. Chaque pression modifie la température par pas de 1°C, de 5°C à 18°C. Pour passer en degrés Fahrenheit, appuyez et maintenez enfoncé le bouton '+' pendant 3 secondes.

Comment changer le mode d'éclairage LED ?

Appuyez sur le bouton dédié (symbolisé par une ampoule) pour alterner entre trois modes : 24Hr (lumière allumée en permanence), 30Min (arrêt différé après 30 min) et 1Min (arrêt différé après 1 min). La luminosité est de 100% porte ouverte et 50% porte fermée.

Que faire si l'alarme de température sonne ?

L'alarme sonore se déclenche si la température dépasse 23°C (affichage 'HI') ou descend sous 0°C (affichage 'LO'). Vérifiez que la porte est bien fermée, que l'appareil n'est pas en plein soleil ou près d'une source de chaleur, et que la ventilation est correcte. Si le problème persiste, contactez le service après-vente.

Comment verrouiller les touches du panneau de commande ?

Appuyez et maintenez enfoncé le bouton Lock (cadenas) pendant 3 secondes pour bloquer les touches. Le symbole de verrou s'affiche. Pour déverrouiller, refaites la même action pendant 3 secondes.

Comment nettoyer l'intérieur de la cave à vin ?

Débranchez l'appareil, retirez toutes les bouteilles et les étagères. Nettoyez les surfaces intérieures avec une solution d'eau chaude et de bicarbonate de sodium (2 cuillères par litre d'eau). Rincez et séchez soigneusement. N'utilisez pas de produits abrasifs.

Comment installer la cave à vin dans un meuble ?

Placez l'appareil dans l'encastrement prévu. Utilisez les supports de fixation fournis : fixez le support supérieur et inférieur sur le côté gauche de l'appareil avec les vis M5x8, puis vissez-les au meuble avec les vis autotaraudeuses ST4x12. Assurez-vous que l'appareil est de niveau à l'aide du pied réglable avant.

Comment retirer les étagères ?

Ouvrez complètement la porte. Tirez l'étagère vers vous jusqu'à ce qu'elle sorte des rails. Soulevez-la légèrement à l'avant pour la dégager des supports, puis retirez-la horizontalement. Pour remettre, inversez l'opération.

Que faire si la cave à vin ne refroidit pas suffisamment ?

Vérifiez le réglage de température (doit être entre 5°C et 18°C). Assurez-vous que la porte est bien fermée et que le joint est propre. Évitez d'ouvrir la porte trop souvent. Si le problème persiste, nettoyez le condensateur (si accessible) ou contactez le SAV.

Que faire en cas de coupure d'électricité ?

La cave à vin conserve les réglages de température en mémoire. Lorsque l'alimentation est rétablie, elle revient à la température précédente. Pendant la coupure, évitez d'ouvrir la porte pour maintenir le froid. Si la coupure dure plusieurs heures, vérifiez l'état des bouteilles.

Comment déplacer ou transporter la cave à vin ?

Videz l'appareil, retirez les étagères et fixez-les avec du ruban adhésif. Repliez le pied réglable pour éviter les dommages. Fermez la porte et fixez-la avec du ruban adhésif. Protégez l'extérieur avec une couverture. Transportez toujours l'appareil en position verticale.

MODE D'EMPLOI WHWBU30S2HB WHIRLPOOL

Guide de l'utilisateur

Instructions d'utilisation

Priručnik za upotrebu

Installation de la cave à vin.... 2

Indications 2

Panneau de commande de la cave à vin.... 3

Diagramme de stockage 4

Dimensions d'installation.... 5

Enlèvement des étagères.... 5

Fixation 6

Fonction ouverture automatique de la porte..... 7

Température recommandée pour les BOISSONS..... 7

Alarme de température 8

Fonction rétablissement de la température..... 8

Soin et entretien 9

Nettoyage de la cave à vin....9

Interruption de l'alimentation électrique....9

Mouvement de la cave à vin....9

Disponibilité des pièces de rechange..... 9

GUIDE DE DÉPANNAGE 10

Les informations sur le modèle telles qu'elles sont stockées sur la base du produit peuvent être recherchées en accédant à la page d'Internet et vérifiant le code d'identification de votre modèle (*) sur l'étiquette énergétique.

https://eprel.europa.eu

Installation de la cave à vin

Cet appareil est conçu pour son installation comme appareil électroménager incorporable (complètement encastré) (Voir l'autocollant sur la place sur l'arrière de l'appareil).

Placez la Cave à vin sur un plancher suffisamment fort pour le soutenir lorsqu'il est complètement chargé. Pour la mettre en position droite, réglez le pied frontal de mise à niveau situé sur la partie basse de la Cave à vin.

Placez la Cave à vin loin de la lumière directe solaire et des sources de chaleur (cuisinière, appareils de réchauffage, réchauffeur, etc.). La lumière solaire directe peut affecter le revêtement acrylique et les sources de chaleur peuvent augmenter la consommation d'électricité. Les températures environnementales extrêmement basses et les zones humides peuvent aussi générer l'opération incorrecte de l'appareil.

Connectez la Caves à vin à une prise murale exclusive, installée proprement, mise à la terre. Toute question concernant l'alimentation et / ou la mise à la terre doit être adressée à l'électricien autorisé ou au centre autorisé de réparation de produits.

Indications

• Gardez le vin dans des bouteilles scellées; - Évitez la surcharge de l'appareil; - N'ouvrez pas la porte, sauf s'il est nécessaire;

• L'ouverture de la porte pendant de longs temps peut générer une élévation significative de la température dans les compartiments de l'appareil.
• Nettoyez régulièrement les surfaces qui peuvent entrer en contact avec les bouteilles et les systèmes de drainage accessibles.
• Lorsque l'appareil reste vide pendant longtemps, on vous recommande de l'arrêter, défroisser, nettoyer, sécher et laisser la porte ouverte pour prévenir la formation de la moisissure à l'intérieur.
• Ne couvrez pas les étagères en papier d'aluminium ou tout autre matériel pour les étagères empêchant le flux d'air;
• Si la Cave à vin n'est pas utilisée longtemps, on vous recommande le nettoyage attente, en laissant la porte demi-ouverte pour permettre la circulation de l'air dans l'intérieur de l'appareil et pour éviter les éventuelles accumulations de condensation, de moisissure et d'odeur.
• Ce produit contient une source lumineuse de classe d'efficacité énergétique G.

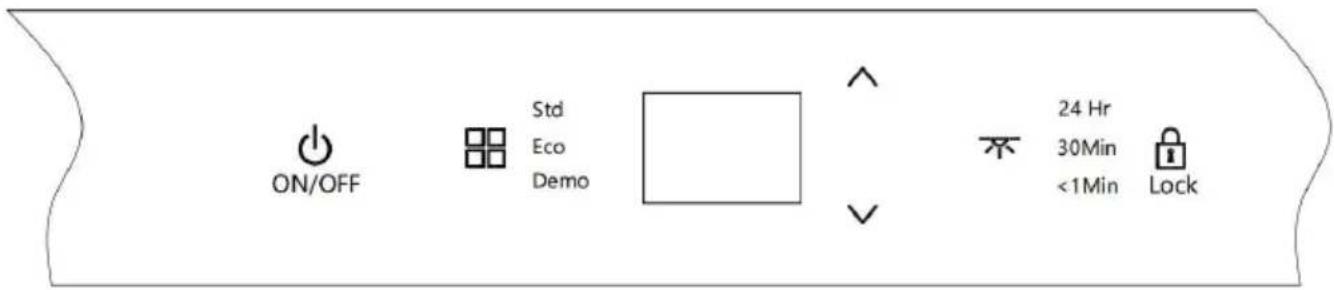

Le panneau de commande de la Cave à vin

1. Appuyez et gardez enfoncé ce bouton ( ) pendant 3 secondes pour arrêter l'appareil. Appuyez légèrement sur le bouton pour démarrer l'appareil. Suite à l'alimentation électrique, le bouton d'alimentation sera long et éclairé.
2. Changement des modes d'opération

La configuration implicite est le mode "STD" (Standard) lorsque l'appareil est connecté.

à l'énergie électrique. Chaque pression du bouton alternera les trois modes: STD, ECO et DEMO.

1. Changement du mode lumière LED

La configuration implicite est la lumière tournée à 50 % luminosité lorsque la porte est ouverte, lumière éteinte lorsque la porte est fermée. Chaque pression du bouton alternera les différents modes: 24Hr, 30Min et 1Min.

• 24 heures : La lumière reste allumée constamment si la porte est ouverte ou fermée. (100% luminosité – porte ouverte – et 50% luminosité – porte fermée). - 30 Min : La fonction d'arrêt retardé A : 100 % luminosité lorsque la porte est ouverte, 50 % luminosité lorsque la porte est fermée et LED automatiquement éteinte après 30 minutes. • 1 Min : La fonction d'arrêt retardé B. 100 % luminosité lorsque la porte est ouverte, 50 % luminosité lorsque la porte est fermée et LED automatiquement éteinte après 1 minute.

1. Paramétrage de la température (le bouton 'up').

Appuyez sur ce bouton pour élever la température par étapes d'un degré. Lorsque la configuration atteint sa limite supérieure de température de 18°C, la température réglée ne change pas.

5 Paramétrage de la température (le bouton 'down')

Appuyez sur ce bouton pour baisser la température par étapes (un degré). Lorsque la configuration atteint sa limite supérieure de température de 5°C, la température réglée ne change pas.

1. Commutation Celsius - Fahrenheit.

Appuyez et maintenez enfoncé pendant 3 secondes pour commuter entre C et F. Le signe lumineux s'allume à la configuration désirée.

Bouton de blocage des touches

La configuration implicite est le déblocage lorsque l'appareil se connecte à la source électrique. Appuyez et maintenez enfoncé le bouton pendant 3 secondes pour le bloquer. Appuyez de nouveau le bouton pendant 3 secondes pour le débloquer.

Intervalle de contrôle de la température : 5 - 18 °C

Le produit a une fonction de mémoire d'arrêt.

Diagramme de stockage

Total : 14 bouteilles le plus Bottle loading proposal#1 Shelf : full shelf (5)

NOTE : La plus économique configuration : l'étagère des aliments ne doit pas être placée dans le produit.

Dimensions d'installation

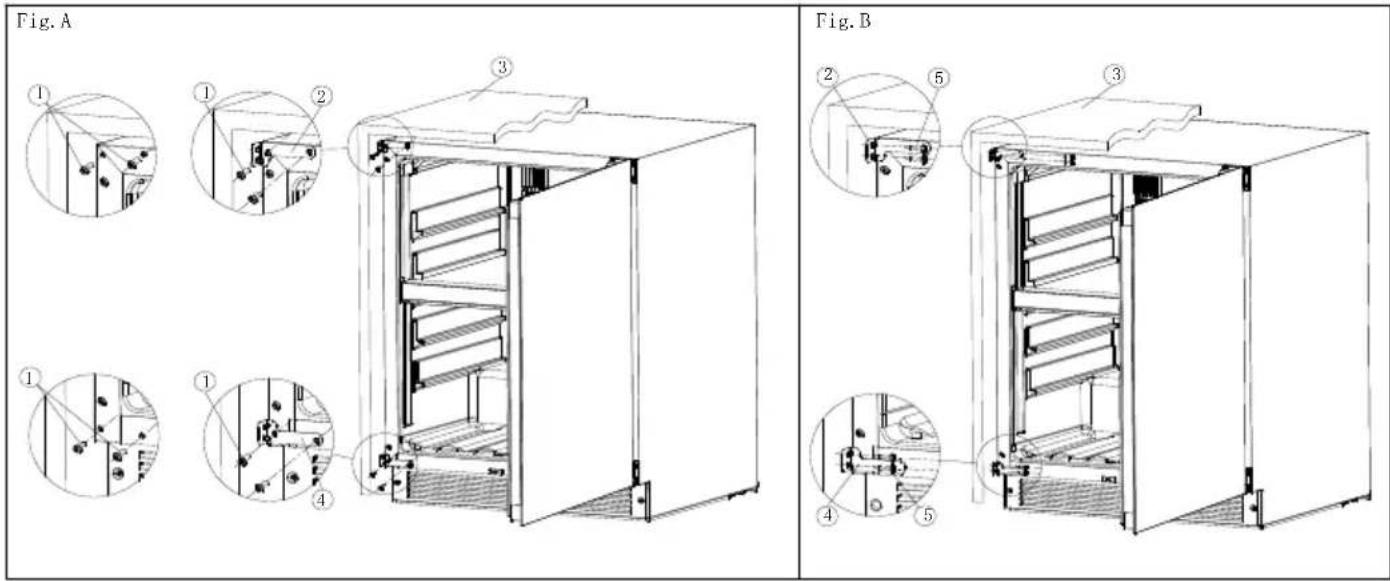

Fixation

① Vis M5*8 * 4 pièces ② Support supérieur * 1 pièce ③ Meuble ④ Support inférieur * 1 pièce

⑤*12 vis autotaraudentes ST4* 4 pièces

1. rez la porte pour enlever 2 vis du coin gauche top et 2 vis du coin gauche bas;
2. Enlevez la pièce de rechange ci-dessus de l'emballage du guide de l'utilisateur;
3. Utilisez 4 Vis ① M5*8 pour fixer ② le support supérieur dans les orifices dédiés dans la partie supérieure gauche du produit et fixez le support ④ inférieur dans les orifices de la partie gauche base du produit;
4. Utilisez 4 pièces de ⑤ ST4*12 vis autotardeuses pour fixer ② le support supérieur et ④ le support inférieur pour la meuble.

Enlèvement des étagères

Afin de prévenir les dommages de la garniture de porte, il faut assurer que la porte soit complètement ouverte lors de l'enlèvement des étagères sur le rail du compartiment.

Pour enlever les étagères :

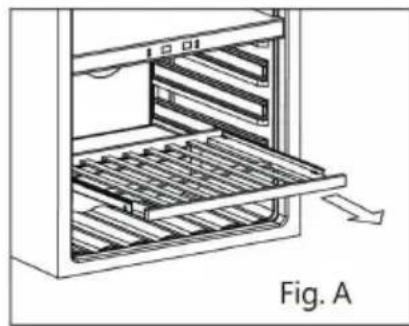

1. Étendez complètement l'étagère que vous voulez (Figure A)
2. Tirez l'étagère vers vous jusqu'à la sortie de la tête (Figure B)
3. Maintenez le rail de l'étagère avec les mains, poussez l'étagère vers le haut, horizontalement (Figure C)

Température recommandée aux boissons

Les suivantes températures (approximatives) sont recommandées à la consommation de vin:

Pour garder TOUS LES TYPES DE VIN 12 – 14 °C
Champagne NV, vins mousseux 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc blanc sec 8 °C
Gewürztraminer, Riesling blanc sec 10 °C
Chardonnay blanc sec 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac blanc doux, récolte tardive 10 °C
Sauternesz vintage blanc sec 14 °C
Beaujolais 13 °C
Pinot Noir Rouge 16 °C
Pinot Noir Vintage Rouge 18 °C
Grenache, Syrah Rouge 16 °C
Cabernet Rouge, Merlot, les vins français, australiens, les vins de la Nouvelle Zélande, Chyle, Argentine, Italie, Espagne, Californie	18 °C

Alarme de température

Si la température intérieure est supérieure à 23°C, le symbole « HI » sera affiché sur l'écran et l'alarme acoustique sonnera en continue après une heure. Ils vous informent que la température est plus élevée, on vous prie de vérifier la cause. Si la température intérieure est inférieure à 0°C, le symbole « LO » sera affiché sur l'écran et l'alarme acoustique et l'indicateur visuel de défet seront activés simultanément.

Fonction rétablissement de la température

Le cas d'une interruption d'alimentation électrique, la Cave à vin peut se rappeler les paramètres de température antérieurs, et lorsque l'alimentation électrique est rétablie, la température de la Cave revient à la température réglée avant son arrêt.

Note: Le cas d'une interruption de l'alimentation électrique, la Cave à vin peut se rappeler les paramètres de température antérieurs, et lorsque l'alimentation électrique est rétablie, la température de la Cave revient à la température réglée avant son arrêt.

Nettoyage de la cave à vin

1. Arrêtez l'alimentation électrique, déconnectez l'appareil de la prise et enlevez tous les articles, incluant les étagères et le grillage.
2. Lavez les surfaces intérieures avec de l'eau chaude et un produit de Bicarbonate de Sodium. La solution doit être préparée par 2 cuillères de Bicarbonate de Sodium et un litre d'eau.
3. Lavez les étagères avec un détergent dédié.
4. Essorez l'excès d'eau de l'éponge ou du tissu lors du nettoyage de la zone des boutons de commande ou de toute partie électrique.
5. Lavez la partie extérieure de la cave à vin par l'eau chaude et un détergent liquide dédié. Rincez bien et séchez par un tissu doux et sec.

Arrêt d'électricité

La plupart des chutes d'électricité se réparent en quelques heures et ne doivent pas affecter la température de votre appareil si vous minimisez le nombre d'ouvertures de la porte. Si l'alimentation sera arrêtée pendant longtemps, vous devez prendre les mesures propres pour protéger les articles dans l'intérieur de l'appareil.

Mouvement de la cave à vin

1. Enlevez tous les articles.
2. Collez à bande adhésive tous les articles libres (les étagères) dans l'intérieur de votre appareil.
3. Virez le pied réglable jusqu'à la base pour éviter ses dommages.
4. Fixez la porte par bande adhésive.
5. Il faut assurer que l'appareil reste en sécurité en position verticale pendant le transport. Il faut protéger l'extérieur de l'appareil par une couverture ou un objet similaire.

Disponibilité des pièces de rechange

- Les thermostats, les capteurs de température, les plaques de circuit imprimé et les sources de lumière sont disponibles pendant sept ans le minimum suite à l'introduction sur le marché de la dernière unité du modèle.

- Les poignées des portes, les gonds des portes, les plateaux et les paniers sont disponibles pour sept ans le minimum et les gonds des portes pour dix ans le minimum, suite à l'introduction sur le marché de la dernière unité du modèle.

GUIDE DE DÉPANNAGE

PROBLÈME POSSIBLE CAUSE
La cave à vin ne fonctionne pas.	Il n'y a pas de connexion à la prise.
	L'appareil est arrêté.
	Le disjoncteur est actionné ou une fusible est brûlée.
La cave à vin n'est pas suffisamment froide.	Vérifier le paramétrage de contrôle de la température.
	L'ambiance a besoin d'une température plus élevée.
	La porte est ouverte très souvent.
	La porte n'est pas complètement fermée.
	Le gond de la porte ne scelle pas proprement.
La cave démarre et s'arrête fréquemment.	La température de la chambre est plus élevée.
	Une grande quantité de produits a été mise dans la Cave à vin.
	La porte est ouverte très souvent.
	La porte n'est pas complètement fermée.
	Le contrôle de température n'est pas réglé correctement.
	Le gond de la porte ne scelle pas proprement.
La lumière ne fonctionne pas	Sans connexion à la prise.
	Le disjoncteur est actionné ou une fusible est brûlée.
	Ampoule brûlé.
	Le bouton de lumière est éteint „OFF”.
Des vibrations. Vérifiez pour vous assurer que la Cave à vin soit bien placé et non pas dénivelé.
La cave à vin semble faire trop de bruit.	Le bruit saccadé ne peut pas résulter de l'agent de refroidissement, ce qui est normal.
	À mesure que chaque cycle termine, il est possible d'écouter des sons causés par le flux d'agent de refroidissement dans la cave à vin.
	La contraction et l'extension des parois internes peuvent causer des crépitements.
	La cave à vin n'est pas bien placé, il n'est pas droit.
La porte ne se ferme pas proprement.	La cave à vin n'est pas bien placé, il n'est pas droit.
	La porte a été inversée et elle n'a pas été correctement installée.
	Le gond est sale.
	Les étagères ne sont pas sur place.
