WHWBU30S2HB - Lodówka WHIRLPOOL - Bezpłatna instrukcja obsługi

INSTRUKCJA OBSŁUGI WHWBU30S2HB WHIRLPOOL

Montaż chłodziarki do wina 2

Wskazówki 2

Panel sterowania chłodziarki do wina 3

Schemat przechowywania 4

Wymiary instalacyjne 4

Wyjmowanie półek 5

Fiksacja 6

Funkcja automatycznego otwierania drzwi ...... 7

Zalecana temperatura do NAPOJÓW ...... 7

Alarm temperature 8

Funkcja resetowania temperatury.... 8

CZYSZCZENIE I KONSERWACJA URZĄDZENIA ...... 9

Czyszczenie chłodziarki do wina....9

Przerwy w zasilaniu 9

Przenoszenie chłodziarki do wina 9

Dostępność części zamiennych .....9

PRZEWODNIK ROZWIĄZANIA PROBLEMÓW ..... 10

i INFORMATION

ENERG

SUPPLIER'S NAME

MODEL IDENTIFIER

Informacje o modelu, przechowywane w bazie danych produktów, można wyszukać, odwiedzając następującą stronę internetową i wyszukując numer identyfikacyjny modelu (*) na etykiecie energetycznej.

https://eprel.ec.europa.eu

Aby uzyskać pełne wsparcie, zarejestruj swój produkt na stronie www.register10.eu.

Montaż chłodziarki do wina

To urządzenie jest przeznaczone do instalacji jako urządzenie do zabudowy (w pełni wbudowane). (Patrz naklejka lokalizacyjna z tyłu urządzenia).

Nie ma możliwości odwrócenia drzwi. Nie należy próbować odwracać drzwiczek. To urządzenie jest przeznaczone wyłącznie do przechowywania wina.

Umieść Chłodziarkę do wina na podłodze, która jest wystarczająco wytrzymała, aby utrzymać ją w pełni załadowaną. Aby ustawić chłodziarkę do wina w pozycji pionowej, należy wyregulować przednią nóżkę poziomującą w dolnej części chłodziarki.

Umieścić chłodziarkę do wina z dala od bezpośredniego światła słonecznego i źródeł ciepła (kuchenka, grzejniki, kaloryfery itp.).

Bezpośrednie światło słoneczne może uszkodzić powłokę akrylową, a źródła ciepła mogą zwiększyć zużycie energii elektrycznej. Ekstremalnie niskie temperatury otoczenia i wilgotne obszary mogą również powodować nieprawidłowe działanie urządzenia.

Podłącz chłodziarkę do wina do wyłącznego, prawidłowo zainstalowanego i uziemionego gniazdka ściennego. Wszelkie pytania dotyczące zasilania i/lub uziemienia należy kierować do autoryzowanego elektryka lub autoryzowanego centrum serwisowego produktu.

Wskazówki

• Wino należy przechowywać w szczelnie zamkniętych butelkach;
• Unikaj przeciążania chłodziarki do wina;
• Nie otwieraj drzwiczek, jeśli nie jest to konieczne;
• Długotrwałe otwieranie drzwiczek może spowodować znaczny wzrost temperatury w komorach urządzenia;
• Regularnie czyść powierzchnie, które mogą mieć kontakt z butelkami i dostępnymi systemami odpływowymi;
• Jeśli lodówka pozostaje pusta przez dłuższy czas, zalecamy jej wyłączenie, rozmrożenie, wyczyszczenie, wysuszenie i pozostawienie otwartych drzwi, aby zapobiec rozwojowi pleśni wewnątrz urządzenia;
• Nie przykrywaj półek folią aluminiową ani żadnym innym materiałem, który mógłby uniemożliwić cyrkulację powietrza;
• Jeśli chłodziarka do wina jest przechowywana bez użycia przez dłuższy czas, zaleca się, po dokładnym wyczyszczeniu, pozostawienie uchylonych drzwiczek, aby umożliwiać cyrkulację powietrza wewnątrz urządzenia w celu uniknięcia gromadzenia się skroplin, pleśni lub nieprzyjemnych zapachów.
• Produkt ten wyposażony jest w oświetlenie klasy efektywności energetycznej G.

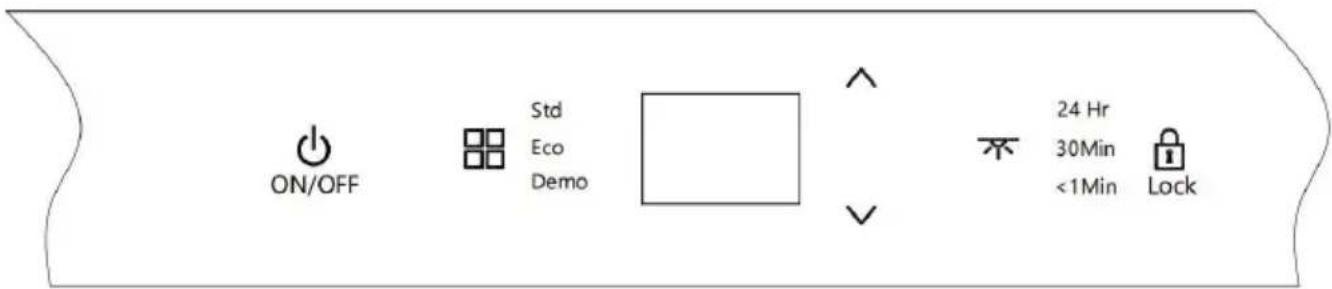

Panel sterowania chłodziarki do wina

ON/OFF Std Eco Demo 24 Hr 30Min <1Min Lock

1. Naciśnij I przytrzymaj ten przycisk ( ) przez 3 sekundy, aby wyłączyć urządzenie. Lekkie naciśnięcie spowoduje jego ponowne włączenie. Po włączeniu przycisk zasilania będzie długi i błyszczący.
2. Zmiana trybów pracy □□

Domyślnym ustawieniem jest tryb "STD" (Standardowy), gdy urządzenie jest podłączone do sieci elektrycznej. Każde naciśnięcie przycisku □□ przełącza pomiędzy trzema trybami STD, ECO i DEMO.

1. Zmiana trybu oświetlenia LED

Domyślne ustawienie to światło włączone przy 50% jasności, gdy drzwi są otwarte, światło wyłączone, gdy drzwi są zamknięte. Każde naciśnięcie przycisku przetącza między różnymi trybami: 24Hr, 30Min și 1Min.

• 24 Hr: Światło pozostanie włączone przez cały czas, niezależnie od tego, czy drzwi są otwarte, czy zamknięte. (100% jasności, gdy drzwi są otwarte i 50% jasności, gdy drzwi są zamknięte).
• 30 Min: Funkcja opóźnionego wyłączenia A: 100% jasności przy otwartych drzwiach. 50% jasności, gdy drzwi są zamknięte, a światło LED wyłączy się automatycznie po 30 minutach.

• 1 Min: Funkcja opóźnionego wyłączenia B: 100% jasności, gdy drzwi są otwarte. 50% jasności, gdy drzwi są zamknięte, a światło LED wyłączy się automatycznie po minucie.

• Ustawianie temperatury (przycisk 'up')

Naciśnij ten przycisk, aby zwiększyć temperaturę w krokach co jeden stopień. Gdy ustawienie osiągnie górną wartość graniczną temperatury 18°C, ustawiona temperatura nie zmieni się ponownie.

1. Ustawianie temperatury (przycisk 'down')

Naciśnij ten przycisk, aby zmniejszyć temperaturę w krokach co jeden stopień. Gdy ustawienie osiągnie dolną wartość graniczną temperatury 5C, ustawiona temperatura nie zmieni się ponownie.

1. Jak przełączyć między stopami Celsjusza I Fahrenheit.

Naciśnij i przytrzymaj przyciski ∧ i przez 3 sekundy, aby przełączać między C i F. Wskaźnik zaświeci się przy żądanym ustawieniu temperatury.

1. Przycisk blokady klawiszy

Domyślnym ustawieniem jest odblokowanie po podłączeniu urządzenia do źródła zasilania. Naciśnij i przytrzymaj przycisk przez 3 sekundy, aby go zablokować. Następnie ponownie naciśnij i przytrzymaj ten przycisk przez 3 sekundy, p aby odblokować.

Zakres regulacji temperatury : 5-18°C

Produkt jest wyposażony w funkcję pamięci wyłączenia.

Schemat przechowywania

Łącznie: maksymalnie 14 butelek

UWAGA: Najbardziej ekonomiczna konfiguracja wymaga, aby szuflada na żywność nie była umieszczona wewnątrz urządzenia.

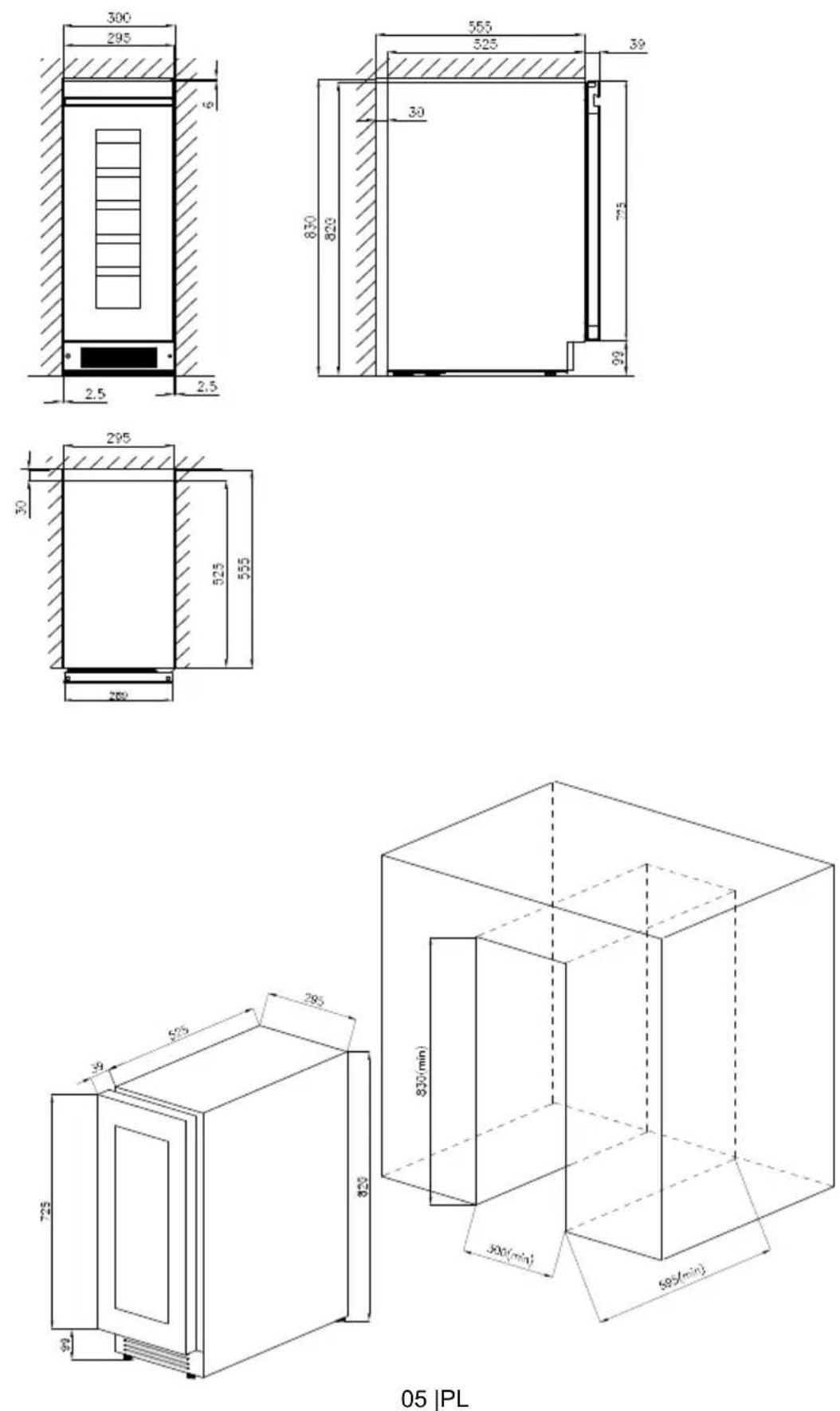

Wymiary instalacyjne

Fiksacja

Fig. A ① ① ② ③ ④ ① ① ④ Fig. B ② ⑤ ③ ④ ⑤

①Śruby M5*8 * 4 szt.
②Górny wspornik * 1 szt.
③ Meble
④Dolny wspornik * 1 szt.
⑤*12 wkrętów samogwintujących ST4* 4 szt.

1. Produkt wpuszczony w mebel, umieść produkt we właściwym miejscu, a następnie otwórz drzwiczki, aby wykręcić 2 śruby w lewym górnym rogu i 2 śruby w lewym dolnym rogu
2. Wyjmij wymienioną powyżej część zamienną z torby dołączonej do instrukcji obsługi;
3. Za pomocą 4 ① śrub M5*8 przymocuj ② górny wspornik w lewym górnym otworze na śruby i zamocuj ④ dolny wspornik w lewym dolnym otworze na śruby;
4. Za pomocą 4 ⑤ wkrętów samogwintujących ST4*12 przymocuj ② górny wspornik i ④ dolny wspornik do mebla.

Wyjmowanie półek

Aby zapobiec uszkodzeniu uszczelki drzwi, podczas wyjmowania półek z szyny przedziału należy upewnić się, że drzwi są całkowicie otwarte. Aby wyjąć półki:

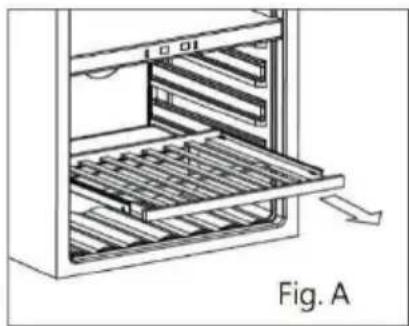

1. Całkowicie wysuń półkę, którą chcesz wyjąć. (Fig. A)
2. Pociągnij półkę do siebie, aż jej koniec zostanie zwolniony. (Fig. B)
3. Przytrzymując szynę półki obiema rękami, popchnij półkę poziomo do góry. (Fig. C)

Zalecane temperatury serwowania wina (w przybliżeniu):

Temperatura przechowywania WSZYSTKICH RODZAJÓW WIN 12 – 14 °C
Champagne NV, wina musujące 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc białe wytrawne	8 °C
Gewürztraminer, Riesling białe wytrawne 10 °C
Chardonnay białe wytrawne 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac słodkie białe wino późnego zbioru 10 °C
Sauternesz vintagebiałe wytrawne 14 °C
Beaujolais 13 °C
Pinot Noir czerwone 16 °C
Pinot Noir Vintage czerwone 18 °C
Grenache, Syrah czerwone 16 °C
Wina czerwone Cabernet, Merlot, francuskie, australijskie, nowozelandzkie, chilijskie, argentyńskie, włoskie, hiszpańskie, kalifornijskie	18 °C

Alarm temperature

Jeśli temperatura wewnętrzna jest wyższa niż 23°C, na panelu wyświetlacza pojawi się symbol „HI”, a po upływie godziny rozlegnie się ciągły alarm dźwiękowy. Oznacza to, że temperatura wewnętrzna jest zbyt wysoka, dlatego należy sprawdzić przyczynę. Jeśli temperatura wewnętrzna spadnie poniżej 0°C, na panelu wyświetlacza pojawi się symbol „LO”, a alarm dźwiękowy i kontrolka awarii zaświecą się w tym samym czasie.

Funkcja resetowania temperatury

W przypadku przerwy w zasilaniu Chłodziarka do wina może zapamiętać poprzednie ustawienia temperatury, a po przywróceniu zasilania temperatura chłodziarki do wina powróci do temperatury ustawionej przed przerwą w zasilaniu.

Uwaga: W przypadku przerwy w zasilaniu Chłodziarka do wina może zapamiętać poprzednie ustawienia temperatury, a po przywróceniu zasilania temperatura chłodziarki do wina powróci do temperatury ustawionej przed przerwą w zasilaniu.

Czyszczenie chłodziarki do wina

1. Wyłącz zasilanie, odłącz urządzenie i wyjmij wszystkie znajdujące się w nim przedmioty, w tym półki i grill.
2. Umyj powierzchnie wewnętrzne ciepłą wodą i roztworem sody oczyszczonej. Roztwór powinien składać się z około 2 łyżek sody oczyszczonej na 1 litr wody.
3. Umyj półki łagodnym detergentem.
4. Wyciśnij nadmiar wody z gąbki lub ściereczki podczas czyszczenia obszaru pokrętła sterowania lub jakichkolwiek części elektrycznych.
5. Umyć zewnętrzną część chłodziarki ciepłą wodą i łagodnym detergentem w płynie. Dokładnie spłucz i osusz czystą, miękką ściereczką.

Przerwy w zasilaniu

Większość przerw w zasilaniu jest usuwana w ciągu kilku godzin i nie powinna mieć wpływu na temperaturę urządzenia, jeśli zminimalizujesz liczbę otwarć drzwi. Jeśli zasilanie zostanie wyłączone na dłuższy czas, należy podjąć odpowiednie środki w celu ochrony przedmiotów znajdujących się wewnątrz urządzenia.

Przenoszenie chłodziarki do wina

1. Usuń wszystkie przedmioty znajdujące się wewnątrz urządzenia.
2. Zaklej taśmą wszystkie luźne przedmioty (półki) wewnątrz urządzenia.
3. Obróć regulowaną nóżkę do końca, aby uniknąć jej uszkodzenia.
4. Zabezpiecz drzwi taśmą samoprzylepną.
5. Upewnij się, że urządzenie pozostaje w pozycji pionowej podczas transportu. Należy również zabezpieczyć zewnętrzną część urządzenia kocem lub podobnym przedmiotem.

Dostępność części zamiennych

• Termostaty, czujniki temperatury, płytki drukowane i źródła światła są dostępne przez co najmniej siedem lat po wprowadzeniu ostatniej jednostki danego modelu na rynek.
• Klamki drzwi, zawiasy drzwi, tace i kosze są dostępne przez co najmniej siedem lat, a uszczelki drzwi przez co najmniej dziesięć lat po wprowadzeniu ostatniej jednostki modelu na rynek.

INSTRUKCJA ROZWIĄZYWANIA PROBLEMÓW

PROBLEM PRAWDOPODOBNA PRZYCZYNA
Chłodziarka do wina nie działa.	Nie jest podłączony.
	Urządzenie jest wyłączone.
	Zadział wyłącznik automatyczny lub przepalił się bezpiecznik.
Chłodziarka do wina nie jest wystarczająco zimna.	Sprawdź ustawienie kontroli temperatury.
	Środowisko zewnętrzne może wymagać ustawienia wyższej temperatury.
	Drzwi są otwarte zbyt często.
	Drzwi nie są całkowicie zamknięte.
	Uszczelka drzwiczek nie jest prawidłowo uszczelniona.
Chłodziarka do wina często włącza się i wyłącza.	Temperatura w pomieszczeniu jest wyższa niż normalnie.
	Duża ilość została dodana do chłodziarki do wina.
	Drzwi są otwarte zbyt często.
	Drzwi nie są całkowicie zamknięte.
	Regulacja temperatury nie jest ustawiona prawidłowo.
	Uszczelka drzwiczek nie jest prawidłowo uszczelniona.
Oświetlenie nie działa.	Nie jest podłączony.
	Zadział wyłącznik automatyczny lub przepalił się bezpiecznik.
	Żarówka się przepaliła.
	Przycisk oświetlenia jest wyłączony „OFF”.
Występują wibracje urządzenia.	Sprawdź, czy chłodziarka do wina jest prawidłowo ustawiona na płaskiej, równej powierzchni.
Chłodziarka do wina wydaje się zbyt głośna.	Przerywany hałas może być spowodowany przepływem czynnika chłodniczego, co jest normalne.
	Po zakończeniu każdego cyklu mogą być słyszalne odgłos bulgotania spowodowane przepływem czynnika chłodniczego w Chłodziarcę do wina.
	Kurczenie się i rozszerzanie wewnętrznych ścianek może powodować odgłosy trzaskania i trzeszczenia.
	Sprawdź, czy chłodziarka do wina jest prawidłowo ustawiona na płaskiej, równej powierzchni.
Drzwi nie zamykają się prawidłowo.	Chłodziarka do wina nie jest prawidłowo osadzona, nie jest wypoziomowana.
	Drzwi zostały odwrócone i nieprawidłowo zamontowane.
	Uszczelka jest zabrudzona.
	Półki nie są na swoim miejscu.
