Tipo di prodotto	Cantinetta vino da incasso
Marca	Whirlpool
Modello	WHWBU30S2HB
Capacità	14 bottiglie (formato standard Ø77 mm)
Intervallo di temperatura regolabile	5 °C a 18 °C
Dimensioni (L x A x P)	Circa 60 x 85 x 55 cm (stima per 14 bottiglie)
Peso netto	Circa 30 kg
Alimentazione elettrica	220-240 V, 50-60 Hz (presa a muro con messa a terra)
Classe di efficienza della sorgente luminosa	G
Modalità di funzionamento	Standard (STD), Eco, Demo
Modalità di illuminazione LED	24h acceso, spegnimento ritardato 30 min o 1 min
Allarme di temperatura	Sì (HI >23°C, LO <0°C) con allarme acustico
Funzione memoria di temperatura	Sì, dopo interruzione di alimentazione
Blocco dei tasti	Sì, tramite pulsante Lock (3 secondi)
Visualizzazione temperatura	Digitale, commutabile °C/°F
Piedino di livellamento regolabile	Sì, anteriormente
Kit di fissaggio per incasso	Sì (viti M5x8, supporti superiore e inferiore)
Ripiani rimovibili	5 ripiani pieni, rimozione a scorrimento
Pulizia interna	Acqua calda e bicarbonato di sodio (2 cucchiai/litro)
Disponibilità dei pezzi di ricambio	Termostati, sensori, circuiti, sorgenti luminose: 7 anni; maniglie, cerniere, vassoi, cestelli: da 7 a 10 anni

Domande frequenti - WHWBU30S2HB WHIRLPOOL

Come regolare la temperatura della mia cantinetta vino Whirlpool WHWBU30S2HB ?

Utilizzare i pulsanti '+' (su) e '-' (giù) del pannello di controllo. Ogni pressione modifica la temperatura di 1°C, da 5°C a 18°C. Per passare ai gradi Fahrenheit, premere e tenere premuto il pulsante '+' per 3 secondi.

Come cambiare la modalità di illuminazione LED ?

Premere il pulsante dedicato (simbolo di una lampadina) per alternare tra tre modalità: 24Hr (luce sempre accesa), 30Min (spegnimento ritardato dopo 30 min) e 1Min (spegnimento ritardato dopo 1 min). La luminosità è al 100% a sportello aperto e al 50% a sportello chiuso.

Cosa fare se l'allarme di temperatura suona ?

L'allarme acustico si attiva se la temperatura supera i 23°C (visualizzazione 'HI') o scende sotto 0°C (visualizzazione 'LO'). Verificare che la porta sia ben chiusa, che l'apparecchio non sia esposto alla luce diretta del sole o vicino a una fonte di calore, e che la ventilazione sia corretta. Se il problema persiste, contattare il servizio di assistenza.

Come bloccare i tasti del pannello di controllo ?

Premere e tenere premuto il pulsante Lock (lucchetto) per 3 secondi per bloccare i tasti. Viene visualizzato il simbolo del lucchetto. Per sbloccare, ripetere la stessa azione per 3 secondi.

Come pulire l'interno della cantinetta vino ?

Scollegare l'apparecchio, rimuovere tutte le bottiglie e i ripiani. Pulire le superfici interne con una soluzione di acqua calda e bicarbonato di sodio (2 cucchiai per litro d'acqua). Sciacquare e asciugare accuratamente. Non utilizzare prodotti abrasivi.

Come installare la cantinetta vino in un mobile ?

Posizionare l'apparecchio nell'incasso previsto. Utilizzare i supporti di fissaggio forniti: fissare il supporto superiore e inferiore sul lato sinistro dell'apparecchio con le viti M5x8, quindi avvitarli al mobile con le viti autofilettanti ST4x12. Assicurarsi che l'apparecchio sia in bolla utilizzando il piedino regolabile anteriore.

Come rimuovere i ripiani ?

Aprire completamente la porta. Tirare il ripiano verso di sé fino a farlo uscire dalle guide. Sollevarlo leggermente nella parte anteriore per sganciarlo dai supporti, quindi rimuoverlo orizzontalmente. Per rimetterlo, invertire l'operazione.

Cosa fare se la cantinetta vino non raffredda sufficientemente ?

Verificare l'impostazione della temperatura (deve essere tra 5°C e 18°C). Assicurarsi che la porta sia ben chiusa e che la guarnizione sia pulita. Evitare di aprire la porta troppo spesso. Se il problema persiste, pulire il condensatore (se accessibile) o contattare il servizio di assistenza.

Cosa fare in caso di interruzione di corrente ?

La cantinetta vino conserva le impostazioni di temperatura in memoria. Quando l'alimentazione viene ripristinata, torna alla temperatura precedente. Durante l'interruzione, evitare di aprire la porta per mantenere il freddo. Se l'interruzione dura diverse ore, verificare lo stato delle bottiglie.

Come spostare o trasportare la cantinetta vino ?

Svuotare l'apparecchio, rimuovere i ripiani e fissarli con nastro adesivo. Piegare il piedino regolabile per evitare danni. Chiudere la porta e fissarla con nastro adesivo. Proteggere l'esterno con una coperta. Trasportare sempre l'apparecchio in posizione verticale.

MANUALE UTENTE WHWBU30S2HB WHIRLPOOL

Installazione della cantinetta vino .... 2

Indicazioni 2

Pannello di controllo della cantinetta vino .... 3

Schema di stoccaggio 4

Dimensioni di installazione .... 5

Fissaggio 6

Come rimuovere i ripiani 7

Funzione di apertura automatica della porta 7

Temperatura raccomandata per le BEVANDE 8

Allarme di temperatura 8

Funzione di ripristino della temperatura 8

CURA E MANUTENZIONE 9

Pulizia della cantinetta vino 9

Interruzioni di corrente 9

Spostamento della cantinetta vino 9

Disponibilità di ricambi 9

GUIDA ALLA RISOLUZIONE DEI PROBLEMI .... 10

i INFORMATION

Le informazioni sul modello memorizzate nel database dei prodotti possono essere ricercate accedendo al seguente sito web e cercando il numero di identificazione del modello (*) che si trova sull'etichetta energetica.

https://eprel.ec.europa.eu

Per godere di un'assistenza completa, registrare il prodotto su www.register10.eu.

Installazione della cantinetta vino

Questo apparecchio è progettato per essere installato come apparecchio domestico incorporabile (completamente incassato) (fare riferimento all'etichetta relativa all'ubicazione che si trova sul retro dell'apparecchio).

La porta non è reversibile. Non tentare di invertire la porta. Questo apparecchio è destinato esclusivamente alla conservazione del vino.

Collocare la cantinetta vino su un pavimento sufficientemente robusto da sostenerla a pieno carico. Per posizionare la cantinetta vino in posizione verticale, regolare il piedino di livellamento anteriore che si trova sul fondo della cantinetta vino.

Collocare la cantinetta vino lontano dalla luce diretta del sole e da fonti di calore (fornelli, stufe, radiatori, ecc.).

La luce diretta del sole può danneggiare il rivestimento acrilico e le fonti di calore possono aumentare il consumo di elettricità. Inoltre, le temperature ambientali estremamente basse e gli ambienti umidi possono causare il malfunzionamento dell'apparecchio.

Collegare la cantinetta vino ad una presa di corrente esclusiva, correttamente installata e dotata di messa a terra. Per qualsiasi domanda relativa all'alimentazione e/o alla messa a terra, rivolgersi ad un elettricista autorizzato o ad un centro di assistenza per prodotti autorizzato.

Indicazioni

• Conservare il vino in bottiglie sigillate;
• Evitare di sovraccaricare l'apparecchio;
  • Non aprire la porta se non è necessario;
• L'apertura della porta per lunghi periodi di tempo può provocare un notevole aumento della temperatura nei vani dell'apparecchio.
• Pulire regolarmente le superfici che possono venire a contatto con le bottiglie e con i sistemi di scarico accessibili.
• Se la cantinetta vino viene lasciata vuoto per lunghi periodi di tempo, si consiglia di spegnerla, sbrinarla, pulirla, asciugarla e lasciare la porta aperta per evitare la formazione di muffa all'interno dell'apparecchio.
• Non coprire i ripiani con fogli di alluminio o altri materiali che potrebbero impedire la circolazione dell'aria;
• Se la cantinetta vino rimane inutilizzata per lunghi periodi di tempo, si consiglia, dopo un'accurata pulizia, di lasciare la porta semiaperta per consentire all'aria di circolare all'interno dell'apparecchio per evitare la formazione di condensa, muffa o odori.
• Questo prodotto contiene una sorgente luminosa con classe di efficienza energetica G

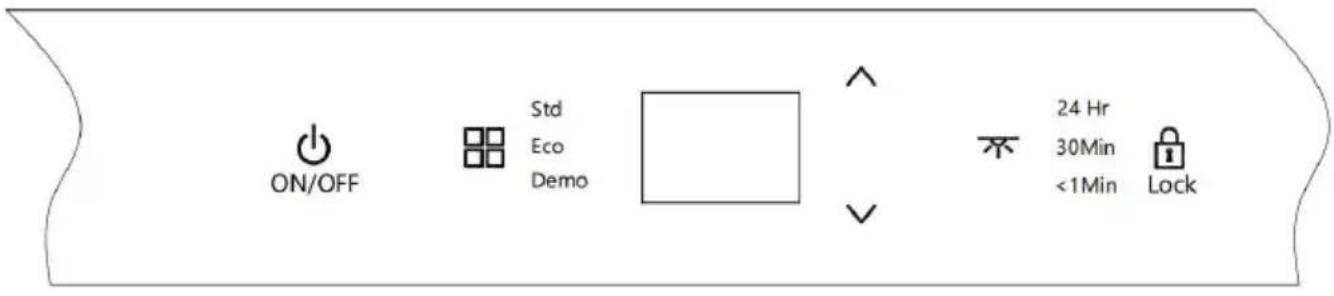

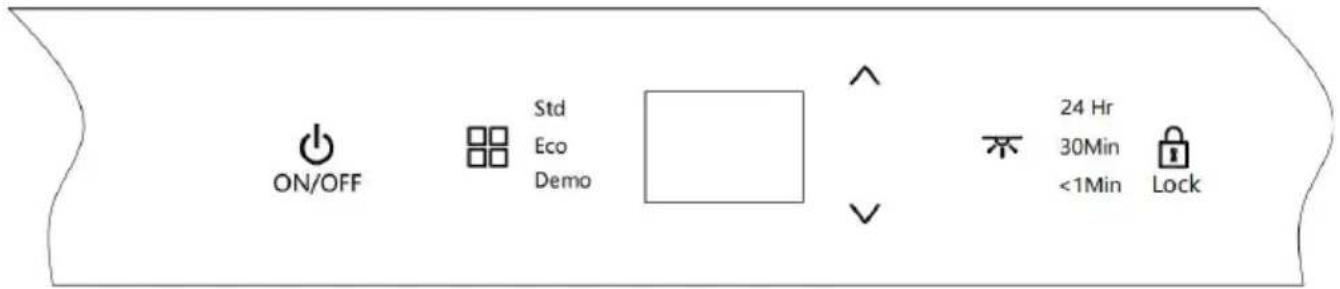

Pannello di controllo della cantinetta vino

1. Premere e tenere premuto il pulsante () per 3 secondi per spegnere l'apparecchio. Premere gentilmente il pulsante per riaccendere l'apparecchio. Una volta alimentato, il pulsante di alimentazione sarà lungo e brillante.
2. Modifica delle modalità di funzionamento

L'impostazione predefinita è la modalità "STD" (Standard) quando l'apparecchio è collegato alla rete elettrica. Ad ogni pressione del pulsante passa da una modalità all'altra: STD, ECO e DEMO.

1. Modifica della modalità di illuminazione LED

L'impostazione predefinita prevede l'accensione della luce al 50% della luminosità quando la porta è aperta, lo spegnimento della luce quando la porta è chiusa. Ogni pressione del pulsante alterna le diverse modalità: 24Hr, 30Min e 1Min.

• 24Hr: La luce rimane costantemente accesa sia a porta aperta che chiusa. (100% di luminosità a porta aperta e 50% di luminosità a porta chiusa).
  • 30Min: Funzione di spegnimento ritardato A: 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo 30 minuti.

• 1Min: Funzione di spegnimento ritardato B. 100% di luminosità a porta aperta. 50% di luminosità a porta chiusa e la luce LED si spegne automaticamente dopo un minuto.

• Impostazione della temperatura (pulsante 'up')

Premere questo pulsante per aumentare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite superiore della temperatura di 18°C, la temperatura impostata non cambierà più.

1. Impostazione della temperatura (pulsante 'down')

Premere questo pulsante per abbassare la temperatura con incrementi di un grado. Quando l'impostazione raggiunge il valore limite inferiore della temperatura di 5 °C, la temperatura impostata non cambierà più.

1. Per passare da Celsius a Fahrenheit e viceversa.

Premere e mantenere premuto ∧ e √ per 3 secondi per passare da C a F. La spia si accende in corrispondenza dell'impostazione della temperatura desiderata .

1. Pulsante di blocco dei tasti

L'impostazione predefinita prevede lo sblocco quando l'apparecchio si collega alla fonte di alimentazione. Tenere premuto il tasto 📁 per 3 secondi per bloccarlo. Quindi premere e tenere premuto di nuovo il pulsante 📁 per 3 secondi per sbloccarlo.

Intervallo di controllo della temperatura : 5 - 18 °C

Il prodotto è dotato di una funzione di memoria di spegnimento.

Schema di stoccaggio

Totale: max 14 bottiglie

NOTA: La configurazione più economica prevede che il cassetto per alimenti non sia posizionato nel prodotto.

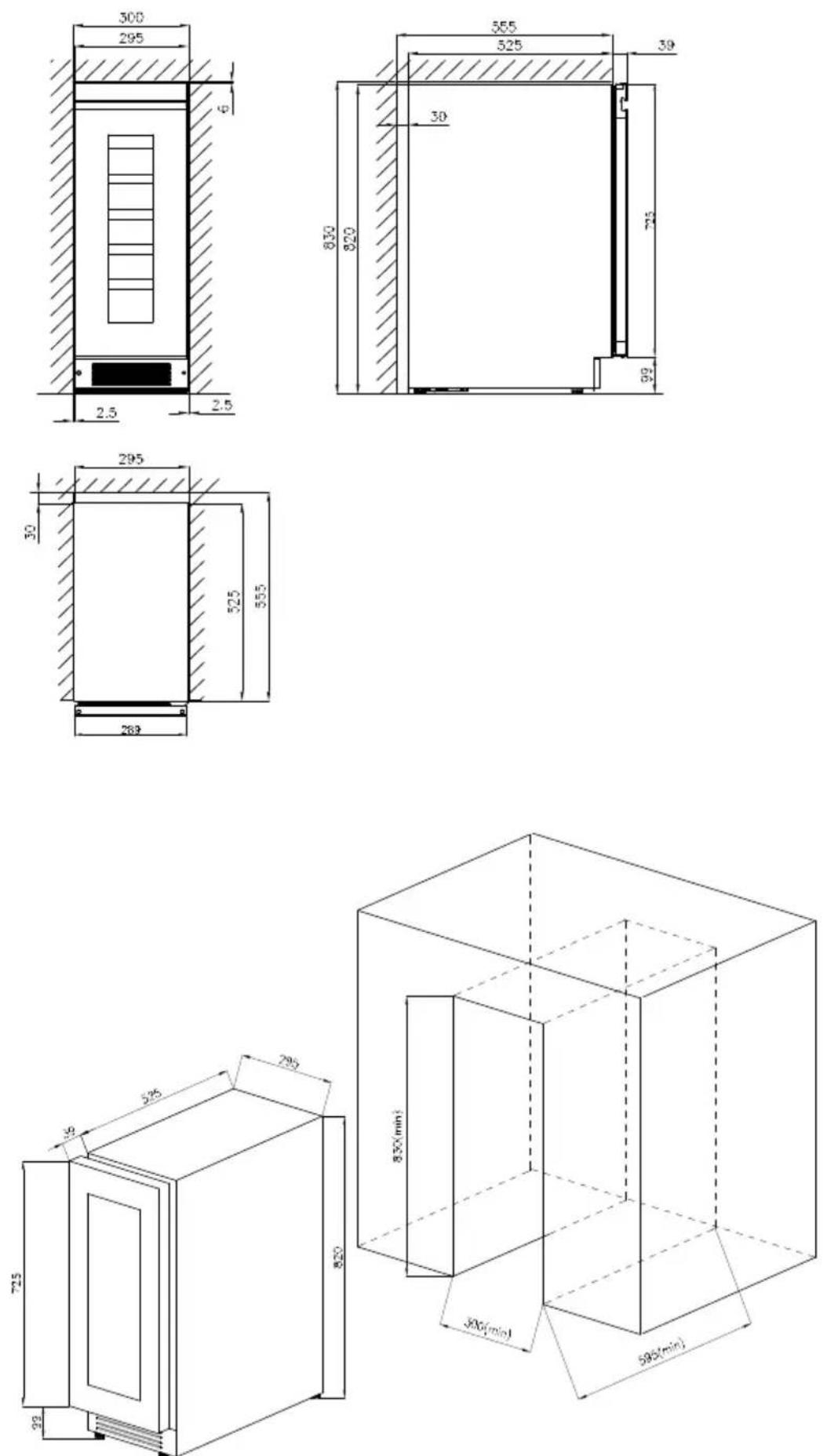

Dimensioni di installazione

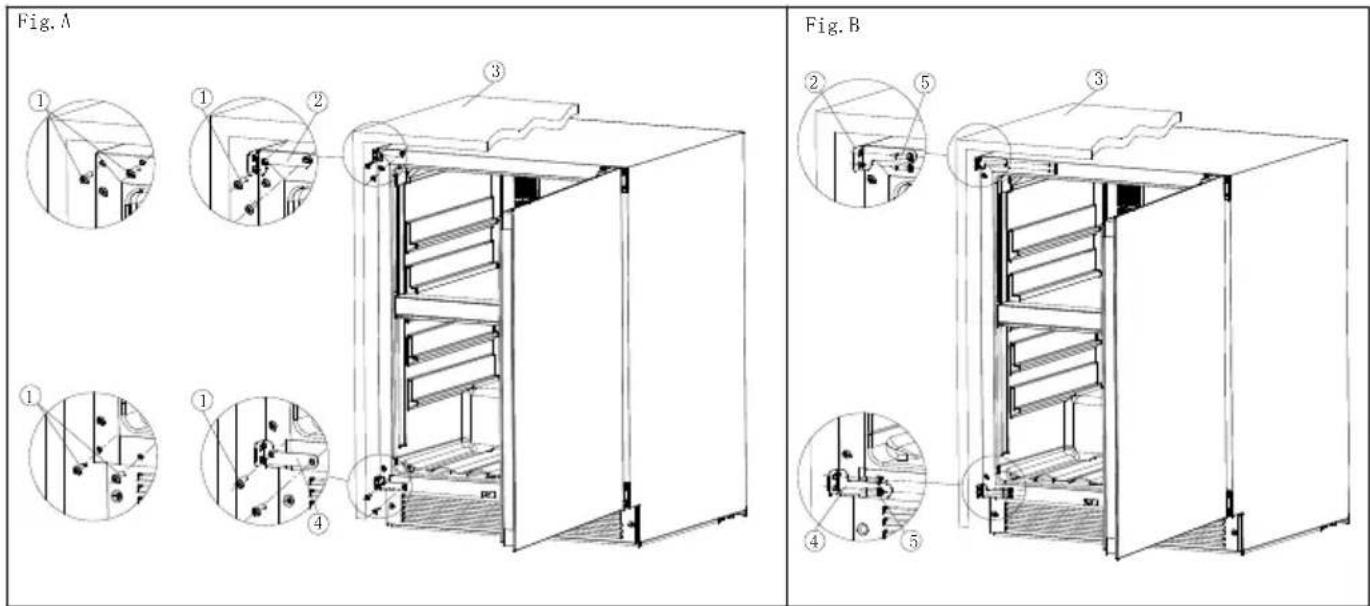

Fissaggio

①Viti M5*8 * 4 pezzi
②Supporto superiore * 1 pezzo
③Mobili
④Supporto inferiore * 1 pezzo
⑤*12 viti autofilettanti ST4* 4 pezzi

1. Prodotto incassato nei mobili, posizionare il prodotto nel posto giusto, quindi aprire la porta per rimuovere 2 viti dall'angolo superiore sinistro e 2 viti dall'angolo inferiore sinistro;
2. Rimuovere il pezzo di ricambio sopra elencato dalla borsa del manuale d'uso;
3. Usare 4 pezzi di ①Viti M5*8 per fissare il ②supporto superiore nei fori per le viti in alto a sinistra del prodotto e fissare il ④ supporto inferiore nei fori per le viti in basso a sinistra del prodotto;
4. Usare 4 pezzi di ⑤ ST4*12 viti autofilettanti per fissare il ② supporto superiore e il ④ supporto inferiore sui mobili.

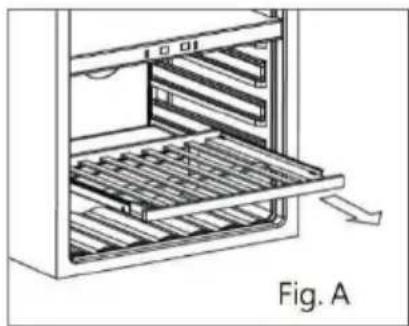

Come rimuovere i ripiani

Per evitare di danneggiare la guarnizione della porta, assicurarsi che la porta sia completamente aperta quando si rimuovono i ripiani dalla guida dello scomparto. Per rimuovere i ripiani:

1. Estendere completamente il ripiano che si desidera rimuovere (Fig. A)
2. Tirare il ripiano verso di sé finché l'estremità non si sgancia. (Fig. B)
3. Tenendo la guida del ripiano con entrambe le mani, spingere il ripiano verso l'alto orizzontalmente (Fig. C)

Temperatura raccomandata per le BEVANDE

Le seguenti temperature (approssimative) sono consigliate per bere il vino:

Per conservare TUTTI I TIPI DI VINI 12 – 14 °C
Champagne NV, Frizzante 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc bianco secco	8 °C
Gewürztraminer, Riesling bianco secco 10 °C
Chardonnay bianco secco 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac bianco dolce, vino di ghiaccio di vendemmia 10 °C
Sauternesz vintagebianco secco 14 °C
Beaujolais 13 °C
Pinot Noir rosso 16 °C
Pinot Noir Vintage rosso 18 °C
Grenache, Syrah rosso 16 °C
Cabernet rosso, Merlot, vini francesi, australiani, neozelandesi, cileni, argentini, italiani, spagnoli, californiani	18 °C

Allarme di temperatura

Se la temperatura interna è superiore a 23°C, sul pannello del display viene visualizzato il simbolo “HI” e dopo un’ora viene emesso un allarme acustico continuo. Questo segnala che la temperatura interna è troppo alta, si prega di verificarne la causa. Se la temperatura interna è inferiore a 0°C, sul pannello del display viene visualizzato il simbolo “LO” e contemporaneamente si accendono l’allarme acustico e la spia di guasto.

Funzione di ripristino della temperatura

In caso di interruzione di corrente, la cantinetta vinopuò ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura della cantinetta vino torna a quella impostata prima dell'interruzione di corrente.

Nota: In caso di interruzione di corrente, la cantinetta vino per vini può ricordare le impostazioni di temperatura precedenti e, al ripristino della corrente, la temperatura del la cantinetta vinotorna a quella impostata prima dell'interruzione di corrente.

CURA E MANUTENZIONE

Pulizia della cantinetta vino

1. Spegnere l'apparecchio, scollegarlo dalla presa di corrente e rimuovere tutti gli oggetti, compresi i ripiani e la griglia.
2. Lavare le superfici interne con acqua calda e una soluzione di bicarbonato di sodio. La soluzione deve essere composta da circa 2 cucchiai di bicarbonato di sodio per 1 litro d'acqua.
3. Lavare i ripiani con un detergente delicato.
4. Spremere l'acqua in eccesso dalla spugna o dal panno quando si pulisce la zona dei tasti di controllo o le parti elettriche.
5. Lavare l'esterno della cantinetta vino e con acqua calda e un detergente liquido delicato. Sciacquare accuratamente e asciugare con un panno morbido e pulito.

Interruzioni di corrente

La maggior parte delle interruzioni di corrente viene riparata entro poche ore e non dovrebbe influire sulla temperatura dell'apparecchio se si riduce al minimo il numero di aperture della porta. Se l'interruzione dell'alimentazione si protrae per un periodo di tempo più lungo, è necessario adottare misure adeguate a proteggere gli oggetti che si trovano all'interno dell'apparecchio.

Spostamento della cantinetta vino

1. Rimuovere tutti gli oggetti.
2. Fissare con nastro adesivo tutti gli oggetti liberi (ripiani) all'interno dell'apparecchio.
3. Ruotare il piedino regolabile fino in fondo per evitare di danneggiarlo.
4. Fissare la porta con nastro adesivo.
5. Assicurarsi che l'apparecchio rimanga saldamente in posizione verticale durante il trasporto. Proteggere anche l'esterno dell'apparecchio con una coperta o un articolo simile.

Disponibilità di ricambi

• I termostati, i sensori di temperatura, le schede a circuito stampato e le fonti di luce sono disponibili per un periodo minimo di sette anni dopo l'immissione sul mercato dell'ultima unità del modello.
• Le maniglie delle porte, le cerniere delle porte, i vassoi e i cestini sono disponibili per un periodo minimo di sette anni e le guarnizioni delle porte per un periodo minimo di dieci anni dopo l'immissione sul mercato dell'ultima unità del modello.

GUIDA ALLA RISOLUZIONE DEI PROBLEMI

PROBLEMA CAUSA POSSIBILE
La cantinetta vino non funziona	Non è collegato alla rete.
	L'apparecchio è spento.
	L'interruttore è scattato o un fusibile è bruciato.
La cantinetta vino non è abbastanza fredda.	Controllare l'impostazione del controllo della temperatura.
	L'ambiente esterno potrebbe richiedere un'impostazione di temperatura più elevata.
	La porta è aperta troppo spesso.
	La porta non è completamente chiusa.
	La guarnizione della porta non sigilla in modo idoneo.
Si accende e si spegne frequentemente.	La temperatura ambientale è più alta del normale.
	Nella cantinetta vino è stata aggiunta una grande quantità di prodotto.
	La porta è aperta troppo spesso.
	La porta non è completamente chiusa.
	Il controllo della temperatura non è impostato correttamente.
	La guarnizione della porta non sigilla in modo idoneo.
L'illuminazione non funziona.	Non è collegato alla rete.
	L'interruttore è scattato o un fusibile è bruciato.
	La lampadina è bruciata.
	Il pulsante della luce è spento "OFF".
Vibrazioni. Verificare che la cantinetta vino sia posizionata correttamente e che sia livellata.
La cantinetta vino sembra fare troppo rumore.	Il rumore a scatti potrebbe essere dovuto al flusso di refrigerante, il che è normale.
	Al termine di ogni ciclo, si possono sentire dei gorgoglii causati dal flusso di refrigerante nella cantinetta vino.
	La contrazione e l'espansione delle pareti interne possono provocare rumori di scoppiettanti e crepitanti.
	La cantinetta vino non è posizionata correttamente, non è dritta.
La porta non si chiude correttamente.	La cantinetta vino non è posizionata correttamente, non è dritta.
	La porta è stata invertita e non installata correttamente.
	La guarnizione è sporca.
	I ripiani sono fuori posto.
