NÁVOD K OBSLUZE WHWBU30S2HB WHIRLPOOL

Instalace lednice na víno 2

Pokyny 2

Ovládací panel lednice na víno 3

Diagram skladování 4

Instalační rozměry 4

Odstranění polic 5

Fixace 6

Funkce automatického otevírání dveří ...... 7

Doporučená teplota pro NÁPOJE 7

Alarm teploty 8

Funkce obnovení teploty 8

STAROSTLIVOST A ÚDRŽBA 9

Čistění lednice na víno 9

Přerušování elektrické energie 9

Stěhování lednice na víno 9

Disponibilita náhradních dílů 9

PRŮVODCE ŘEŠENÍM PROBLÉMŮ 10

i INFORMATION

ENERG

SUPPLIER'S NAME

MODEL IDENTIFIER

Informace o modelu, tak jak jsou uloženy v databáze výrobku, možno konzultovat navštívením následující webové stránky a vyhledáním identifikačního čísla vašeho modelu (*) nacházejíce se na energetické etiketě.

https://eprel.ec.europa.eu

Abyste mohli využít kompletní pomoc, prosím, přihlaste si výrobek na www.register10.eu

Instalace lednice na víno

Tento přístroj je projektovaný, aby byl instalovaný jako domácí vestavěný elektrospotřebič (kompletně zabudovaný). (Ohledně umístnění, konzultujte samolepku na zadní části tohoto přístroje).

Není stanovena možnost změny směru otevírání dveří. Nepokoušejte se změnit směr dveří.

Tento přístroj je určený výlučně na používání pro skladování vína.

Uložte Lednici na víno na podlahu dostatečně silnou, tak aby jí udržela, kdy bude kompletně naložená. Abyste postavili Lednici na víno do rovné polohy, nastavte přední vyrovnávací nohu, která se nachází v dolní části Lednice na víno.

Lednici na víno umístěte vzdáleně od přímého slunečního záření a od tepelných zdrojů (sporák, vykuřovací zařízení, radiátor, atd.).

Přímé sluneční světlo může poškodit akrylový nátěr a tepelné zdroje mohou zvýšit spotřebu elektriny. Velmi nízké teploty okolí a vlhké zóny mohou též přivést k nesprávnému fungování přístroje.

Zapojte Lednici na víno do vyhrazené nástěnní zásuvky, řádně instalované, s uzemněním. Veškeré dotazy týkajíce se napájení a/anebo uzemnění je nutno klást oprávněnému elektrikáři nebo autorizovanému servisu výrobků.

Pokyny

• Skladujte víno v zapečetěných lahvích;
• Vyhýbejte se přetížení přístroje;
• Neotevírejte dveře, pokud to není nutné;
• Dlouhodobě otevřené dveře mohou mít za následek značný růst teploty v přihrádkách přístroje.
• Pravidelně čistěte povrchy, které se mohou dostat do kontaktu s lahvemi a s dostupnými drenážními systémy.
• Pokud je chladící přístroj ponechaný prázdny dlouhou dobu, doporučujeme, abyste ho vypli, odmrazili, vyčistili, usušili a ponechali s otevřenýma dveřmi, abyste tak zabránili vytváření plesní vevnitř přístroje.
• Nezakrývejte police aluminiovou fólií nebo s jakýmkoli jiným materiálem na police, které by mohly bránit cirkulaci vzduchu;
• V případě dlouhodobého skladování Lednice na víno, bez jejího používání, doporučuje se, abyste po důkladném vyčistění nechali dveře pootevřené s cílem proudění vzduchu uvnitř přístroje, pro zabránění eventuální akumulace kondenzátu, plesní anebo zápachů.
• Tento produkt obsahuje zdroj osvětlení energetické třídy G.

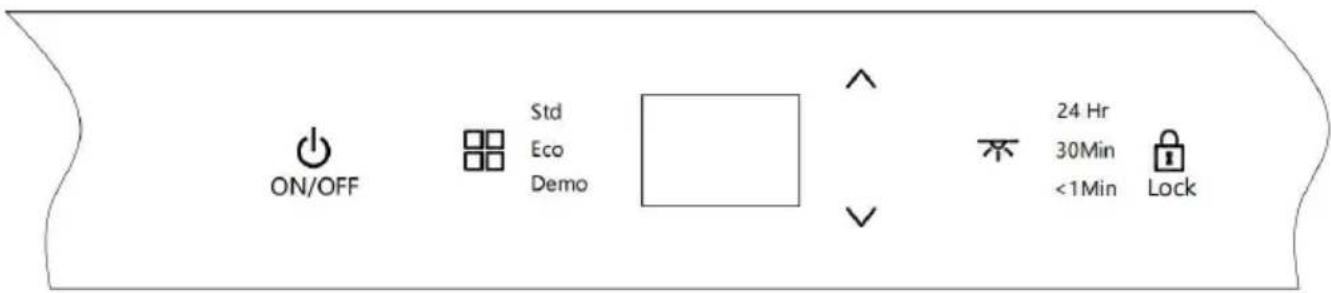

Ovládací panel Lednice na víno

ON/OFF Std Eco Demo 24 Hr 30Min <1Min Lock

1. Stlačte a držte stlačené toto tlačítko (během 3 sekund, abyste zastavili přístroj. Lehkým stlačením ho pohnete znovu. Po napojení na elektrinu, napájecí tlačítko bude dlouhé a zářivé.
2. Změna způsobů režimů fungování

Implicitní nastavení je způsob „STD” (Standard), kdy je přístroj napojený na elektrickou energii. Každé stlačení tlačitka bude střídat tři způsoby: STD, ECO a DEMO.

1. Změna způsobu světla LED

Implicitní nastavení je způsob zapnuté světlo s 50 % jasem, kdy jsou dveře otevřeny, zhasnuté světlo, kdy jsou dveře zavřené. Každé stlačení tlačítka bude strídat různé způsoby: 24 Hr, 30Min a 1Min.

• 24 hodin: Světlo zůstane konstantně zapnuté, bez ohledu skutečnost, či dveře jsou otevřené anebo zavřené. (100% jasu při otevřených dveřích a 50% jasu při zavřených dveřích).
• 30 Min: Funkce zpožděné zastavení A: 100% jas při otevřených dveřích. 50% jasu při zavřených dveřích a světlo LED automaticky zhasne po 30. minutách.
• 1 Min: zpožděné zastavení B. 100% jas při otevřených dveřích. 50% jas při zavřených dveřích a světlo LED zhasne automaticky po jedné minutě.

1. Nastavění teploty (tlačítko 'up')

Stlačte toto tlačítko pro zvýšení teploty postupně o jeden stupeň. Kdy nastavení dosáhne horní hranici teploty 18°C, nastavená teplota se již znovu nezmění.

1. Nastavění teploty (tlačítko 'down')

Stlačte toto tlačítko pro snížení teploty postupně o jeden stupeň.Kdy nastavení dosáhne dolní hranici teploty 5°C, nastavená teplota se již znovu nezmění.

1. Přepínání mezi Celsius a Fahrenheit.

Stlačte a držte stlačené a během 3 sekund pro přepnutí mezi C a F. Světelný indikátor zasvítí při nastavení požadované teploty.

1. Knoflík na blokování tlačítek

Implicitní nastavení je odblokování při zapojení přístroje na zdroj elektrické energie. Pro zablokování stlačte a držte stlačené tlačítko 📋 během 3 sekund. A znovu stlačte a držte stlačené toto tlačítko 📋 během 3 sekund pro odblokování .

Kontrolní interval teploty : 5 - 18 °C

Výrobek má funkci paměti zastavění.

Diagram skladování

POZNÁMKA: Ekonomicky nejvýhodnější konfigurace požaduje, aby šuplík na potraviny nebyl vložený do výrobku.

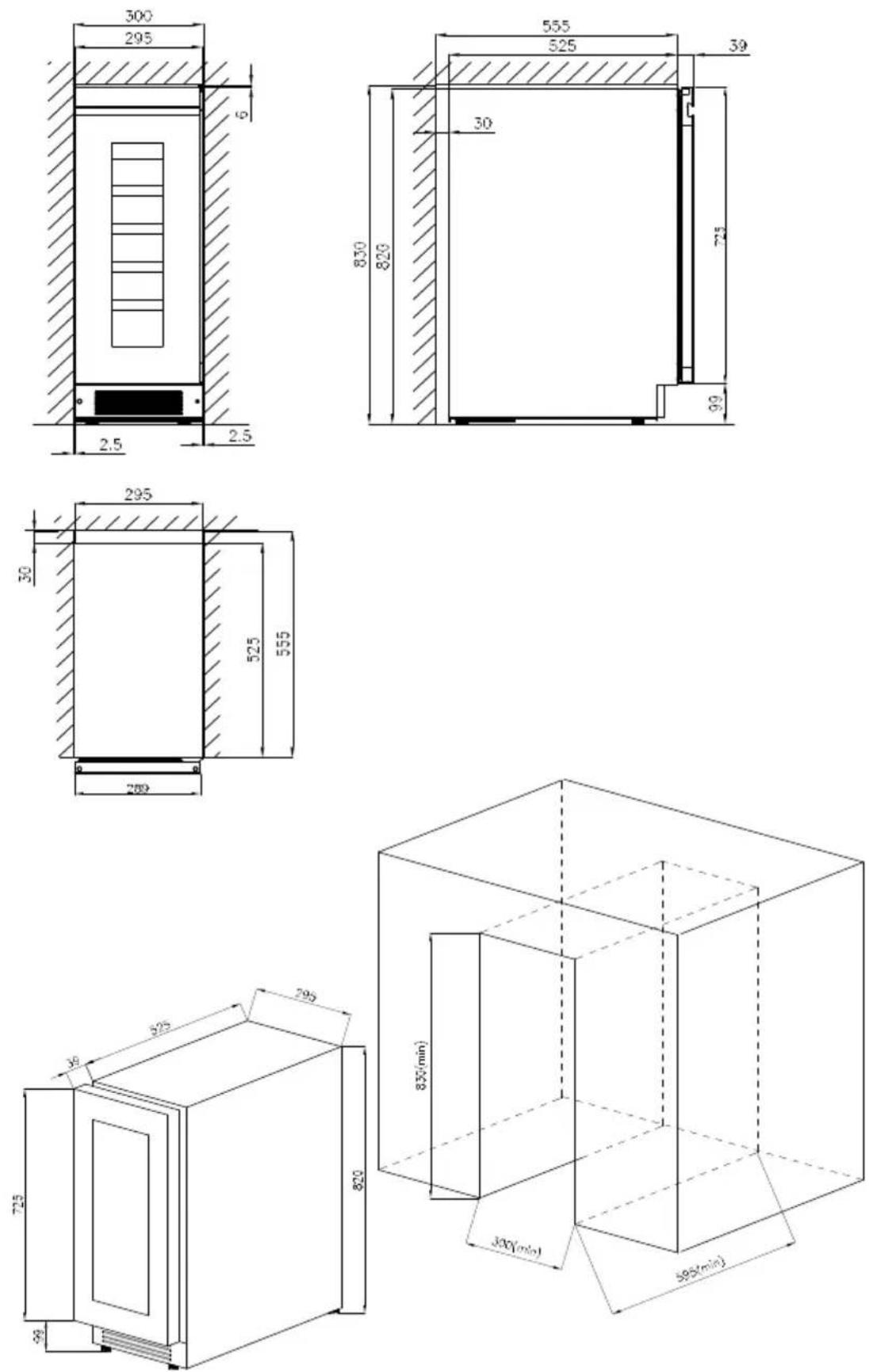

Instalační rozměry

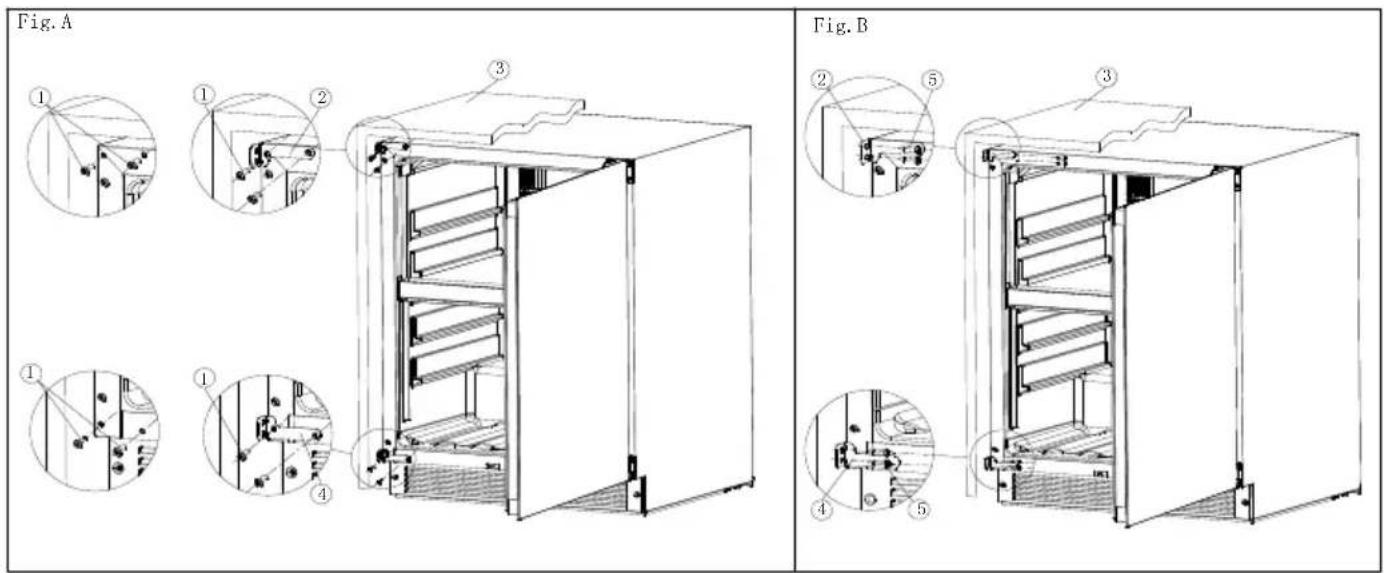

Fixace

Fig. A ① ② ③ ④ ⑤ ⑥ ⑦ Fig. B

①Šrouby M5*8 * 4 kusy
②Horní podpěra * 1 kus
③Nábytek
④Dolní podpěra * 1 kus
⑤*12 samořezné šrouby ST4* 4 kusy

1. Výrobek zabudovaný do nábytku, umístěte výrobek na vhodné místo, otevřete dveře, abyste odstranili 2 šrouby z levého horního rohu a 2 šrouby z levého dolního rohu;
2. Vyberte náhradní díl hoře uvedený z tašky uživatelské příručky;
3. Použijte 4 kusy Šroubů M5*8 na upevnění ② horní podpěry do otvorů na šrouby vlevo hoře výrobku a připevněte ④ dolní podpěru do šroubových otvorů vlevo dole výrobku
4. Použijte 4 kusy ⑤ ST4*12 samořezných šroubů na připevnění ② horní podpěry a ④ dolní podpěry na nábytek.

Odstranění polic

Pro zabránění poškození těsnění dveří, ubezpečte se, že dveře jsou naplno otevřeny, kdy vytahujete police z kolejnice přihrádky. S cílem odstranění polic:

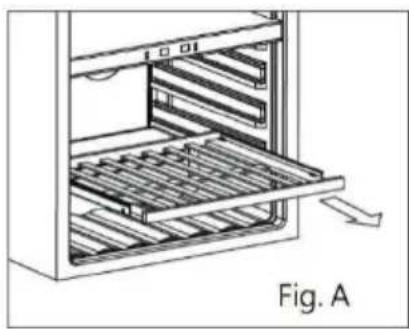

1. Vytáhnete komplet polici, kterou chcete odstranit (Obr. A)
2. Vytáhnete polici směrem k sobě, až do uvolnění jejího konce. (Obr. B)
3. Držte kolejnici police oběma rukami, zatlačte polici vodorovně směrem nahoru (Obr. C)

Doporučená teplota pro NÁPOJE

Následujíce (přibližné) teploty jsou doporučeny pro konzumace vína:

Pro skladování VEŠKERÝCH TYPŮ VÍNA 12 – 14 °C
Champagne NV, šumivé vína 6 °C
Champagne Vintage 10 °C
Semillon, Sauvignon Blanc bílé suché	8 °C
Gewürztraminer, Riesling bílé suché 10 °C
Chardonnay bílé suché 10 °C
Chardonnay Vintage 14 °C
Sauternes Monbaillac bílé sladké, víno z pozdního sběru 10 °C
Sauternesz vintage bílé suché 14 °C
Beaujolais 13 °C
Pinot Noir Červené 16 °C
Pinot Noir Vintage červené 18 °C
Grenache, Syrah červené 16 °C
Cabernet červené, Merlot, francouzské, australské vína, vína z Nového Zélandu, čilské, argentinské, italské, španělské, kalifornské víno	18 °C

Alarm teploty

Pokud vnitřní teplota je vyšší než 23°C, symbol „HI“ bude zobrazený na zobrazovacím panelu a o jednu hodinu bude slyšet nepřetržitý zvukový alarm. Tento vás informuje, že vnitřní teplota je příliš vysoká, zkontrolujte, prosím, důvod. Jestli vnitřní teplota je nižší než 0°C, symbol „LO“ bude zobrazený na zobrazovacím panelu, a zvukový alarm a světelný indikátor poruchy se současně zapnou.

Funkce obnovení teploty

V případě přerušení dodávky elektrické energie Lednice na víno si může vzpomenout na předcházející nastavění teploty a při obnovení dodávky elektrické energie, teplota Lednice na víno se navrátí k teplotě nastavěné před zastavením.

Poznámka: V případě přerušení dodávky elektrické energie Lednice na víno si může vzpomenout na předcházející nastavění teploty a při obnovení dodávky elektrické energie, teplota Lednice na víno se navrátí k teplotě nastavěné před zastavením.

STAROSTLIVOST A ÚDRŽBA

Čistění Lednice na víno

1. Přerušte napájení elektrické energie, odpojte ze zásuvky přístroj a vyberte zevnitř veškeré předměty, včetně polic a mřížky.
2. Umyjte vnitřní plochy s teplou vodou a roztokem sody bikarbony. Roztok by měl být připravený z přibližně 2 lžic sody bikarbony na jeden litr vody.
3. Umyjte police se šetrným čisticím prostředkem.
4. Vymačkejte přebytek vody z hubky anebo z utěrky, kdy čistíte zónu kontrolních tlačítek nebo elektrické části.
5. Umyjte vnější část Lednice na víno s teplou vodou a s tekutým šetrným čisticím prostředkem. Opláchnete dobře a usušte s čistou měkkou utěrkou.

Přerušování elektriny

Většina přerušení dodávek proudu se vyřeší během několika hodin a neměly by ovlivnit teplotu vašeho přístroje, jestli snížíte na minimum počet otevírání dveří. Jestli dodávání bude přerušené na větší dobu, musíte učinit vhodné opatření, abyste chránili věci uvnitř přístroje.

Stěhování Lednice na víno

1. Odstraňte všechny věci.
2. Polepte samolepící páskou veškeré volné předměty (police) uvnitř vašeho přístroje.
3. Otočte nastavitelnou nohu až po základ, abyste zabránili jejímu poškození.
4. Upevněte dveře lepicí páskou.
5. Ujistěte se, že během přepravy přístroj zůstává v bezpečnosti ve svislé poloze. Chraňte též i vnější část přístroje dekou nebo jiným podobným výrobkem.

Disponibilita náhradních dílů

• Termostaty, snímače teploty, desky plošných spojů a světelné zdroje jsou k dispozici po dobu minimálně sedm let od dodání na trh poslední jednotky modelu.
• Kliky dveří, dveřní závěsy, podnosy a koše jsou k dispozici po dobu minimálně deset let, od dodání na trh poslední jednotky modelu

PRŮVODCE ŘEŠENÍM PROBLÉMŮ

PROBLÉM MOŽNÁ PŘÍČINA
Lednice na víno nefunguje.	Není zapojena do zásuvky.
	Přístroj je zastavený.
	Spustil se vypínač anebo je vypálená pojistka.
Lednice na víno není dostatečně chladná.	Zkontrolujte kontrolní nastavění teploty.
	Je možné, že je nutné, aby vnější prostředí bylo nastavěné na vyšší teplotu.
	Dveře jsou příliš často otevírány.
	Dveře nejsou úplně zavřeny
	Těsnění dveří netěsní adekvátním způsobem.
Často zastavuje a zapíná.	Teplota místnosti je vyšší než normální.
	Větší množství výrobků bylo doloženo do Lednice na víno.
	Dveře jsou příliš často otevírány.
	Dveře nejsou úplně zavřeny.
	Kontrola teploty není správně nastavěná.
	Těsnění dveří netěsní adekvátním způsobem.
Světlo nepracuje.	Není zapojena do zásuvky.
	Spustil se vypínač anebo je vypálená pojistka.
	Vypálená žárovka.
	Tlačítko světla je zhasnuté „OFF”.
Vibrace. Zkontrolujte, abyste se ujistili, že	Lednice na víno je řádně umístněná, že je vyrovnaná.
Zdá se, že Lednice na víno dělá přílišný hluk.	Přerušovaný hluk může pocházet od průtoku chladiva, co je normální.
	Při skončení každého cyklu je možné, že slyšíte bublavé zvuk zapříčiněné průtokem chladiva v Lednici na víno.
	Smršťování nebo roztahování vnitřních stěn může zapříčinit zvuky jako prásknutí a třesknutí.
	Lednice na víno není řádně umístěna, není vyrovnána.
Dveře se nezavírají správným způsobem.	Lednice na víno není řádně umístěna, není vyrovnána
	Dveře byly obráceny a nebyly správně instalovány.
	Těsnění je znečistěné.
	Police jsou posunuty z místa.
