Finesse K-7437 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Robinet à un seul levier, finition chromée, technologie de cartouche en céramique
Dimensions	Hauteur : 30 cm, Portée : 20 cm
Débit d'eau	Débit standard de 5,7 L/min à 3 bars
Installation	Installation facile sur un évier à un trou
Utilisation	Idéal pour la cuisine, contrôle facile de la température et du débit
Maintenance	Nettoyage avec un chiffon doux, remplacement de la cartouche recommandé tous les 5 ans
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures
Garantie	Garantie limitée de 5 ans sur les défauts de fabrication
Informations générales	Compatible avec les systèmes de plomberie standard, respectueux de l'environnement

FOIRE AUX QUESTIONS - Finesse K-7437 KOHLER

Comment installer le robinet KOHLER Finesse K-7437 ?

Pour installer le robinet KOHLER Finesse K-7437, commencez par couper l'eau. Fixez le robinet à l'évier en suivant les instructions fournies dans le manuel d'installation. Assurez-vous que toutes les connexions sont bien serrées et qu'il n'y a pas de fuites.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions pour vous assurer qu'elles sont bien serrées. Si le problème persiste, il peut être nécessaire de remplacer le joint ou la cartouche. Consultez le manuel pour des instructions détaillées sur le remplacement des pièces.

Comment nettoyer le robinet KOHLER Finesse K-7437 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les nettoyants à base de vinaigre ou d'acide, car ils peuvent endommager la finition. Essuyez régulièrement pour maintenir son éclat.

Le robinet est difficile à tourner, que faire ?

Si le robinet est difficile à tourner, cela peut être dû à des dépôts de calcaire. Essayez de détartrer le robinet avec un produit adapté ou un mélange de vinaigre et d'eau. Si le problème persiste, vérifiez la cartouche et remplacez-la si nécessaire.

Quelle est la garantie du robinet KOHLER Finesse K-7437 ?

Le robinet KOHLER Finesse K-7437 est généralement couvert par une garantie limitée de 5 ans contre les défauts de fabrication. Pour plus de détails, consultez la documentation fournie avec le produit.

Comment ajuster la température de l'eau ?

Pour ajuster la température de l'eau, tournez le levier de commande du robinet vers la droite ou la gauche. Assurez-vous que les connexions d'eau chaude et d'eau froide sont correctement installées.

Où puis-je trouver des pièces de rechange pour le KOHLER Finesse K-7437 ?

Les pièces de rechange pour le robinet KOHLER Finesse K-7437 peuvent être trouvées sur le site officiel de KOHLER ou chez des revendeurs agréés. Assurez-vous de vérifier le numéro de modèle pour obtenir les bonnes pièces.

Le robinet KOHLER Finesse K-7437 est-il compatible avec tous les éviers ?

Le robinet KOHLER Finesse K-7437 est compatible avec la plupart des éviers standards. Vérifiez les dimensions de votre évier et les spécifications du robinet pour vous assurer d'une installation adéquate.

MODE D'EMPLOI Finesse K-7437 KOHLER

Français, page "Français-1"

Guide d'installation Robinets de lavabo à larges entraxes

Outils et matériels

Clé à molette

Joint d'étanchéité

Mastic de plomberie

Joint d'étanchéité pour filetage

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'alimentation d'eau principale.
□ Vérifier avec soin si les tubes d'évacuation ou d'alimentation d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
□ Pour les nouvelles installations, installer le robinet avant d'installer le lavabo.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

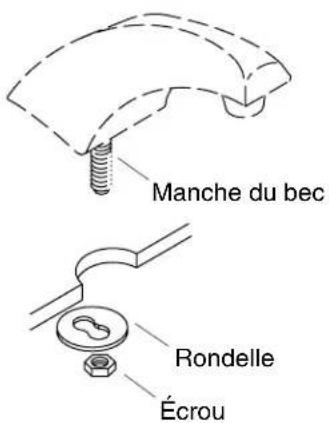

Manche du bec Rondelle Écrou

1. Installation du bec

REMARQUE: Pour l'installation d'un bec fixe (non orientable) sur un lavabo à paroi mince tel qu'en acier inoxydable, retirer l'écrou du dessus de la tige du bec.

□ Localiser l'orifice central et insérer le bec.
□ Glisser la rondelle métallique et l'écrou sur la tige du bec.
□ Placer la rondelle métallique de manière à aligner le deuxième trou avec l'orifice prévu pour la tige de levage du drain à l'arrière du bec.
□ Bien serrer l'écrou avec une clé. Ne pas trop serrer.

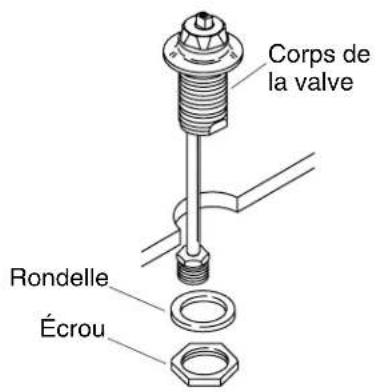

Corps de la valve Rondelle Écrou

2. Installation de la poignée de la valve

REMARQUE : Le corps de la valve marquée "Cold" (avec une lettre appliquée au tube) devrait être installé à droite du robinet.

□ Insérer les corps de valves dans les trous de fixation respectifs.
□ Pivoter chaque corps de valve jusqu'à ce que le tuyau en cuivre soit de face à l'extérieur du lavabo.
□ Installer une rondelle et un écrou sous chaque corps de valve.
□ Tout en maintenant les corps de valves en place, bien serrer les écrous avec une clé. Ne pas trop serrer.

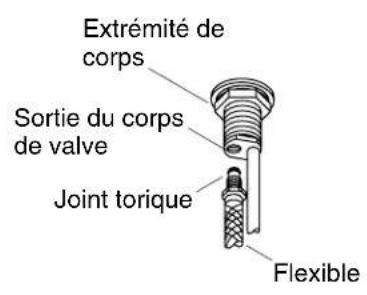

Extrémité de corps Sortie du corps de valve Joint torique Flexible

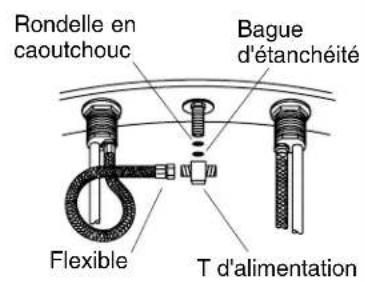

Rondelle en caoutchouc Flexible Bague d'étanchéité T d'alimentation

3. Installation du T d'alimentation et du tuyau

□ Introduire la bague d'étanchéité en plastique et la rondelle en caoutchouc dans le T d'alimentation.
□ Visser à la main le T d'alimentation sur la tige du bec. S'assurer que les bras du T d'alimentation soient alignés pour faire face aux côtés gauche et droit du lavabo.
□ Visser un tuyau flexible sur chaque poignée de valve. Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.
☐ Raccorder les tuyaux flexibles au T d'alimentation. Ne pas utiliser de mastic pour filetage. Pour éviter le tortillement des tuyaux, boucler ceux-ci.
□ Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.

□ Se référer aux illustrations ci-dessus pour déterminer le style de drain reçu avec votre robinet.
□ Veuillez suivre les instructions du style de drain.

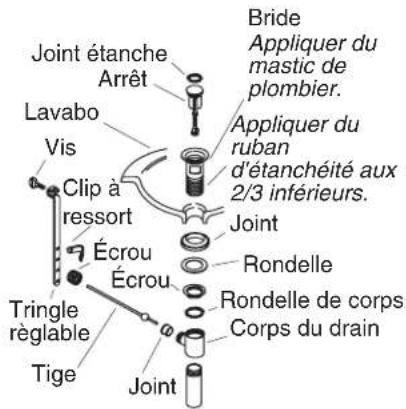

Joint étanche Arrêt Bride Appliquer du mastic de plombier. Lavabo Vis Clip à ressort Écrou Écrou Joint Appliquer du ruban d'étanchéité aux 2/3 inférieurs. Joint Rondelle Rondelle de corps Corps du drain Tringle règlable Tige Joint

5. Installation de drain - Style A

□ Retirer la pellicule protectrice de la bride.
□ Couvrir les deux tiers des tiges filetées de la bride avec trois couches de ruban d'étanchéité.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Ajuster la bride dans l'orifice du tuyau du drain.
□ Assembler la bague d'étanchéité (côté biseauté vers le haut) et la rondelle sur la bride et visser partiellement l'écrou sur la bride. Ne pas serrer l'écrou pour le moment.
□ Installer la rondelle du corps et le corps du drain de manière à ce que l'orifice de joint soit face au tuyau et serrer fermement l'écrou. Travailler soigneusement pour éviter les rayures de la finition.
□ Retirer tout excédent de mastic d'étanchéité.
□ Introduire le bouchon dans la bride.
□ Introduire le joint d'étanchéité dans son orifice sur le corps.

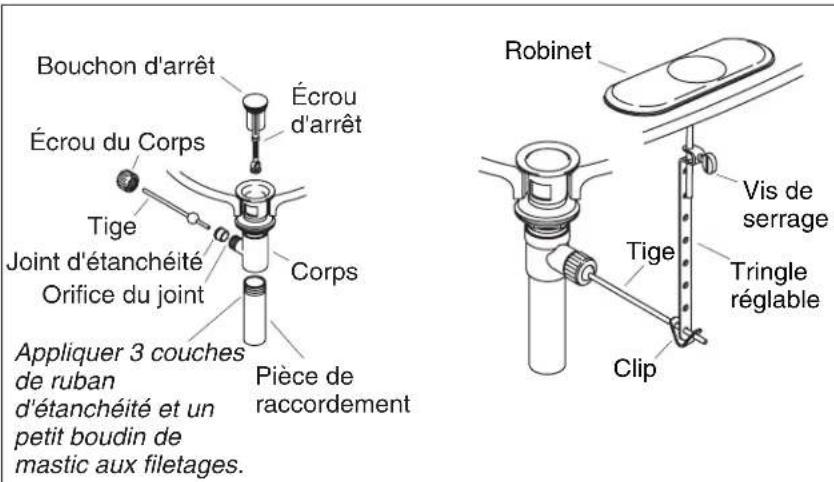

Bouchon d'arrêt Écrou d'arrêt Écrou du Corps Tige Joint d'étanchéité Orifice du joint Corps Appliquer 3 couches de ruban d'étanchéité et un petit boudin de mastic aux filetages. Pièce de raccordement Robinet Vis de serrage Tringle réglable Clip

6. Compléter l'installation de drain - Style A

Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice du joint du corps et sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice dans le bouchon. Fixer avec l'écrou du corps.
Retirer et ajuster le bouchon pour qu'il puisse s'élever à peu près de 3/8"(1 cm) en position d'ouverture. Pour ajuster, dévisser l'écrou du bouchon et raccourcir ou rallonger au besoin. Serrer l'écrou du bouchon.
□ Appliquer trois couches de ruban d'étanchéité pour tige filetées et de la pâte à joint sur le filetage de la pièce de raccordement.
□ Visser le tuyau dans la bride et fixer en serrant à la main.
☐ Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige.
□ Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige.
□ Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord.
□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende au dessus de l'orifice de la tige de levage.

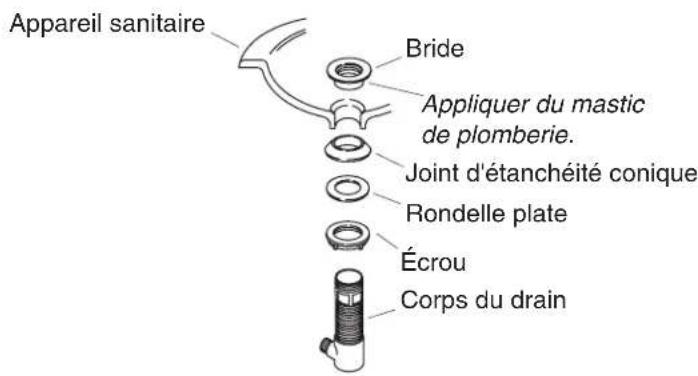

Appareil sanitaire Bride Appliquer du mastic de plomberie. Joint d'étanchéité conique Rondelle plate Écrou Corps du drain

7. Installation de drain - Style B

□ Retirer la pellicule protectrice de la bride.
□ Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic.
□ Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) sur le corps.
□ Introduire le corps du drain dans l'appareil, insérer le corps du drain dans l'orifice du drain.
□ Du dessus de l'appareil, serrer délicatement à la main la bride sur le corps du drain.
□ S'assurer que l'orifice d'étanchéité du corps du drain fasse face à l'appareil et serrer délicatement l'écrou.
□ Retirer tout excédent de mastic d'étanchéité.

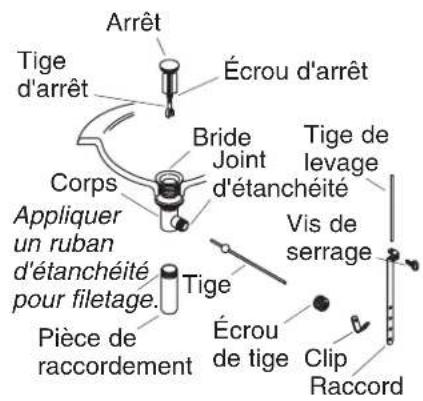

Arrêt Tige d'arrêt Écrou d'arrêt Bride Joint d'étanchéité Corps Appliquer un ruban d'étanchéité pour filetage. Pièce de raccordement Tige Écrou de tige Clip Raccord Vis de serrage

8. Compléter l'installation de drain - Style B

□ Presser le joint d'étanchéité dans son orifice sur le corps.
□ Insérer le bouchon d'arrêt dans la bride.
Pour les installations courantes, insérer l'extrémité courte de la tige dans l'orifice d'étanchéité du corps et sousla tige d'arrêt. Pour les installations anti-vandalisme, passer la tige àtravers l'orifice de la tige d'arrêt. Serrer l'écrou de la tige à la main.
Retirer et ajuster l'arrêt selon le besoin pour qu'il s'élève à peu près de 3/8"(1 cm) en position d'ouverture. Pour ajuster, pivoter la tige d'arrêt filetée selon le besoin. Resserrer l'écrou d'arrêt.
□ Appliquer du ruban d'étanchéité aux filetages de la pièce de raccordement et visser celle-ci au corps. Serrer fermement la pièce de raccordement.
□ Glisser une extrémité du clip sur la tige. Glisser le raccord sur la tige de levage avec la vis de serrage faisant face à l'arrière de l'appareil.
□ Comprimer l'autre extrémité du clip, en alignant le trou avec la tige. Déplacer le raccord vers la position appropriée en comprimant le clip et en le faisant glisser sur la tige.
□ Insérer la tige de levage dans l'orifice du corps et puis à travers celui du raccord.
□ Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2"(1,3 cm) au dessus de l'orifice de la tige de levage.

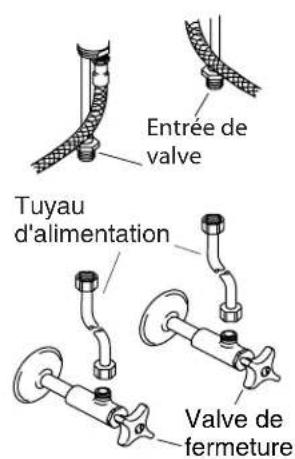

Entrée de valve Tuyau d'alimentation Valve de fermeture

9. Connexions d'alimentation

□ Installer le lavabo selon les instructions qui l'accompagnent.
□ Raccorder les tuyaux d'alimentation aux poignées des valves et aux arrêts d'alimentation. Gauche est chaud et droite est froid.
□ Serrer toutes les connexions.

Aérateur du robinet

10. Vérification de l'installation

□ Installer la pièce de raccordement et le siphon en P (selon le besoin).
□ S'assurer que tous les raccords soient bien serrés.
□ Retirer l'aérateur en le tournant vers la gauche.
□ Ouvrir le drain.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites. Réparer au besoin.
☐ Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant environ une minute à travers le bec pour chasser tous les débris. Vérifier s'il y a des fuites. Fermer les valves.
□ Retirer tout débris de l'aérateur puis réinstaller.
