MANUAL DE USUARIO Finesse K-7437 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
1006847-2-C
THE BOLD LOOK OF KOHLER®
Guía de instalación Griferías de lavabo de orificios separados
Herramientas y materiales

Llave
ajustable

Sellador de
tuberías

Masilla de
plomería

Cinta
selladora
de roscas
Gracias por elegir los productos de Kohler
Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.
Antes de comenzar
□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre el suministro principal de agua.
□ Revise atentamente los tubos de suministro y de desagüe para ver si están dañados.
□ Reemplace los tubos de desagüe o suministro de ser necesario.
□ En las instalaciones nuevas, instale la grifería antes de instalar el lavabo.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.


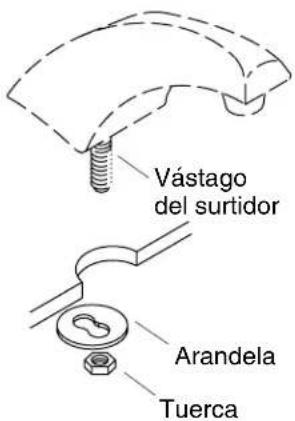

Vástago del surtidor Arandela Tuerca1. Instalación del surtidor
NOTA: Para instalar un surtidor fijo a un lavabo de paredes delgadas como el acero inoxidable, retire la tuerca de la parte superior del vástago del surtidor.
□ Ubique el orificio central e inserte el surtidor.
□ Deslice la arandela de metal y la tuerca en el vástago del surtidor.
Coloque la arandela de metal de manera que el orificio más pequeño esté alineado con el orificio del tirador de desagüe situado detrás del surtidor.
□ Apriete bien la tuerca con una llave. No apriete demasiado.


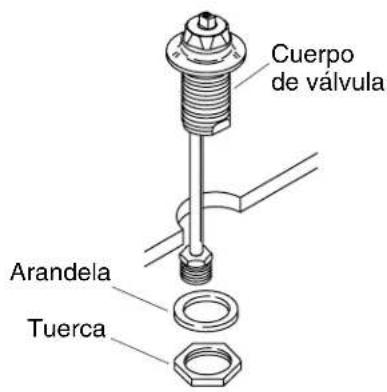

Cuerpo de válvula Arandela Tuerca2. Instalación de la válvula de manija
NOTA: El cuerpo de válvula para agua fría identificada "Cold" (letras azules en cinta adherida al tubo), se debe instalar a la derecha de la grifería.
□ Inserte los cuerpos de válvula en los orificios de fijación correspondientes.
□ Gire los cuerpos de válvula hasta que los tubos de cobre estén orientados hacia el exterior del lavabo.
□ Instale una arandela y una tuerca en la parte inferior de cada cuerpo de válvula.
□ Sujete los cuerpos de válvula y al mismo tiempo, apriete las tuercas con una llave. No apriete demasiado.


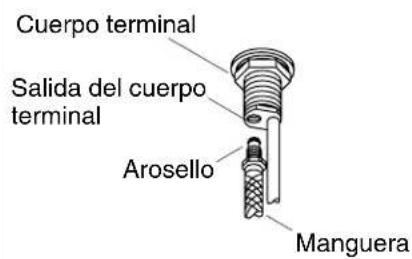

Cuerpo terminal Salida del cuerpo terminal Arosello Manguera


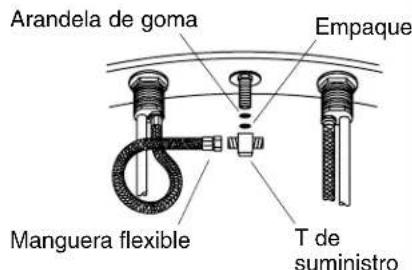

Arandela de goma Empaque Manguera flexible T de suministro3. Instalación de la T de suministro y de la manguera
- Inserte el empaque de plástico y la arandela de goma en la T de suministro.
□ Enrosque la T de suministro en el vástago del surtidor con la mano hasta que esté apretada. Asegúrese de que los brazos de la T de suministro estén orientados a la derecha e izquierda del lavabo.
□ Enrosque una manguera flexible en la salida de cada válvula de manija. Apriete bien la manguera con una llave. No apriete demasiado.
□ Conecte las mangueras flexibles a la T de suministro. No utilice cinta selladora de roscas. Enrolle las mangueras para evitar acodaduras.
□ Apriete bien la manguera con una llave. No apriete demasiado.

4. Estilo de desagüe
- Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su grifería.
□ Siga las instrucciones del estilo de su desagüe.


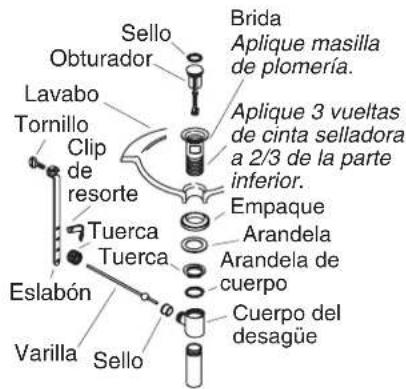

Sello Obrador Lavabo Tornillo Clip de resorte Tuerca Tuerca Eslabón Varilla Sello Brida Aplique masilla de plomería. Aplique 3 vueltas de cinta selladora a 2/3 de la parte inferior. Empaque Arandela Arandela de cuerpo Cuerpo del desagüe5. Instalación del desagüe - Estilo A
□ Retire el material protector de la brida.
□ Cubra dos tercios de la parte inferior de las roscas en la brida dando tres vueltas con cinta selladora.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Inserte la brida en el orificio de desagüe de la unidad.
□ Monte el empaque (con la parte cónica hacia arriba) y la arandela en la brida, y enrosque parcialmente la tuerca en la brida. No apriete la tuerca completamente en este momento.
□ Instale la arandela del cuerpo y el cuerpo de desagüe con el orificio de sellado orientado hacia la parte posterior de la unidad, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
□ Elimine el exceso de masilla de plomería o sellador.
□ Introduzca el obturador en la brida.
□ Inserte el sello dentro del orificio de sellado en el cuerpo.


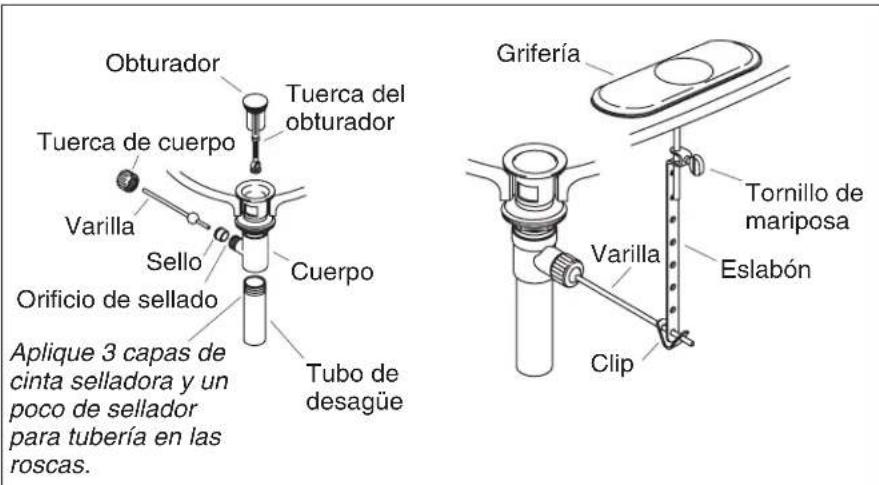

Obturador Tuerca del obturador Tuerca de cuerpo Varilla Sello Orificio de sellado Cuerpo Aplique 3 capas de cinta selladora y un poco de sellador para tubería en las roscas. Tubo de desagüe Grifería Tornillo de mariposa Eslabón Varilla Clip6. Termine la instalación del desagüe - Estilo A
- Para instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Para instalaciones resistentes al vandalismo, inserte la varilla a través del orificio en el obturador. Fije con la tuerca del cuerpo.
Retire y ajuste el obturador de manera que se levante aproximadamente 3/8"(1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuanto sea necesario. Apriete la tuerca del obturador.
□ Aplique tres capas de cinta selladora de roscas y una pequeña cantidad de sellador para tuberías a las roscas del tubo de desagüe.
□ Enrosque el tubo de desagüe en el cuerpo y apriételo bien.
□ Deslice un extremo del clip en la varilla. Deslice el eslabón en la varilla con el tornillo de mariposa orientado hacia la parte posterior de la unidad.
□ Apriete el otro extremo del clip, alineando el orificio con la varilla.
□ Mueva el eslabón a la posición correcta, apretando el clip con los dedos y deslizándolo en la varilla.
□ Inserte el tirador en el orificio de la grifería, y luego en el orificio del eslabón.
□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador sobresalga arriba del orificio del tirador.


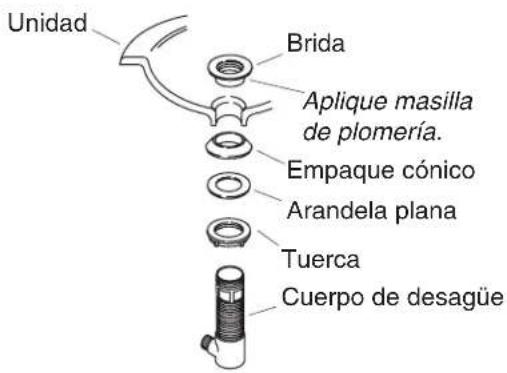

Unidad Brida Aplique masilla de plomería. Empaque cónico Arandela plana Tuerca Cuerpo de desagüe7. Instalación del desagüe - Estilo B
□ Retire la cubierta protectora de la brida.
□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior de la brida, según las instrucciones del fabricante.
□ Monte la tuerca, la arandela plana y el empaque cónico (con la parte cónica hacia arriba) por completo en el cuerpo.
Por debajo de la unidad, inserte el cuerpo de desagüe en el orificio de desagüe.
Por arriba de la unidad, apriete bien la brida en el cuerpo de desagüe con la mano.
□ Asegúrese de que el orificio de sellado del cuerpo de desagüe este orientado hacia la parte posterior de la unidad y apriete bien la tuerca.
□ Limpie el exceso de masilla de plomería o sellador.


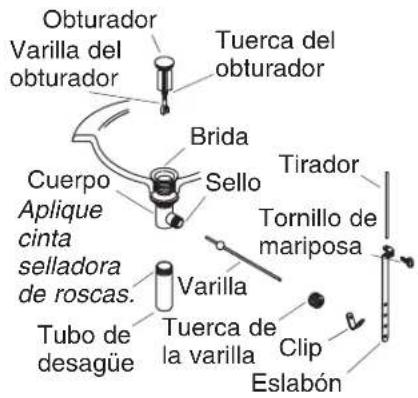

Obturador Varilla del obturador Tuerca del obturador Brida Cuerpo Aplique cinta selladora de roscas. Sello Tirador Tornillo de mariposa Varilla Tuerca de la varilla Clip Eslabón Tubo de desagüe8. Termine la instalación del desagüe - Estilo B
□ Presione el sello dentro del orificio de sellado en el cuerpo.
□ Inserte el obturador en la brida.
□ En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y debajode la varilla del obturador. Para instalaciones resistentes al vandalismo, inserte la varilla atravésdel orificio en la varilla del obturador. Apriete a mano la tuerca de la varilla.
Retire y ajuste el obturador cuanto sea necesario, de manera que se levante aproximadamente 3/8"(1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacia dentro o fuera según sea necesario. Vuelva a apretar la tuerca del obturador.
□ Aplique cinta selladora de roscas a las roscas del tubo de desagüe, luego enrosque el tubo de desagüe en el cuerpo. Apriete bien el tubo de desagüe.
□ Deslice un extremo del clip en la varilla. Deslice el eslabón en el tirador con el tornillo de mariposa orientado hacia la parte posterior de la unidad.
□ Apriete el otro extremo del clip, alineando el orificio con la varilla. Mueva el eslabón a la posición correcta, apretando el clip con los dedos y deslizándolo en la varilla.
□ Inserte el tirador en el orificio de la grifería, y luego en el orificio del eslabón.
Termine la instalación del desagüe - Estilo B (cont.)
□ Apriete el tornillo de mariposa en el eslabón de manera que la perilla del tirador sobresalga 1/2"(1,3 cm) arriba del orificio del tirador.


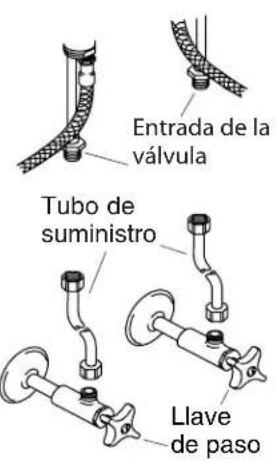

Entrada de la válvula Tubo de suministro Llave de paso9. Conexiones de suministro
□ Instale el lavabo siguiendo las instrucciones del fabricante del lavabo.
□ Conecte los tubos de suministro a las válvulas de las manijas y a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.
□ Conecte el tubo de desagüe y la trampa tipo P (según sea necesario).
□ Asegúrese de que todas las conexiones estén apretadas.
□ Gire el aireador hacia la izquierda para quitarlo.
□ Abra el desagüe.
□ Abra el suministro principal de agua y verifique que no haya fugas. Repare según sea necesario.
□ Abra las válvulas del agua fría y caliente, y deje que el agua corra durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las válvulas.
□ Limpie el aireador y vuelva a instalarlo.
USA:1-800-4-KOHLER
Canada:1-800-964-5590
México:001-877-680-1310
kohler.com
THE BOLD LOOK
OF KOHLER.
©2006 Kohler Co.
1006847-2-C
