Caractéristiques techniques	Robinet monocommande, finition chromée, design moderne
Dimensions	Hauteur : 15 cm, Longueur : 20 cm, Largeur : 10 cm
Débit d'eau	Débit standard de 5,7 L/min à 3 bars
Installation	Installation sur évier, compatible avec les systèmes de plomberie standards
Matériaux	Corps en laiton, finition résistante aux taches
Utilisation	Conçu pour un usage domestique, idéal pour les cuisines modernes
Maintenance	Nettoyage avec un chiffon doux, éviter les produits abrasifs
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures
Garantie	Garantie limitée de 1 an contre les défauts de fabrication
Informations générales	Compatible avec les systèmes de filtration d'eau, respectueux de l'environnement

FOIRE AUX QUESTIONS - Coralais K-P15290 KOHLER

Comment installer le robinet KOHLER Coralais K-P15290 ?

Pour installer le robinet, commencez par couper l'eau et retirer l'ancien robinet. Suivez les instructions fournies dans le manuel d'installation, en veillant à bien fixer les raccords et à tester les fuites après l'installation.

Le robinet fuit, que dois-je faire ?

Si le robinet fuit, vérifiez d'abord les joints et les raccords pour vous assurer qu'ils sont bien serrés. Si le problème persiste, il peut être nécessaire de remplacer les joints ou de contacter un professionnel.

Comment nettoyer le robinet KOHLER Coralais K-P15290 ?

Utilisez un nettoyant doux et un chiffon non abrasif pour nettoyer le robinet. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Quelle est la pression d'eau recommandée pour ce robinet ?

La pression d'eau recommandée pour le robinet KOHLER Coralais K-P15290 est de 20 à 80 psi (1,4 à 5,5 bar) pour un fonctionnement optimal.

Puis-je installer ce robinet moi-même ?

Oui, si vous avez des compétences de base en plomberie, vous pouvez installer ce robinet vous-même. Assurez-vous de suivre les instructions du manuel et de disposer des outils nécessaires.

Quelles sont les dimensions du robinet KOHLER Coralais K-P15290 ?

Les dimensions sont généralement indiquées dans le manuel d'utilisation. Veuillez vérifier le guide pour des informations spécifiques sur la hauteur et la portée du robinet.

Comment régler la température de l'eau sur ce robinet ?

Le robinet KOHLER Coralais K-P15290 est équipé d'un mécanisme de réglage de la température. Tournez le levier vers la droite pour l'eau chaude et vers la gauche pour l'eau froide.

Y a-t-il une garantie sur ce produit ?

Oui, KOHLER offre une garantie limitée sur les produits, y compris le robinet Coralais K-P15290. Consultez la documentation fournie pour les détails spécifiques de la garantie.

Où puis-je trouver des pièces de rechange pour ce robinet ?

Les pièces de rechange peuvent être commandées directement auprès de KOHLER ou par l'intermédiaire de revendeurs agréés. Vérifiez le site Web de KOHLER pour plus d'informations.

MODE D'EMPLOI Coralais K-P15290 KOHLER

Français, page" Français-1"

Guide d'installation Robinet montage sur baignoire/comptoir

Outils et matériels

Clé à molette

Coupe-tubes

Mastic de plombier

Lime

Plus: • Chiffon

Clé hexagonale

Mètre ruban

Tournevis assortis

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ La valve est vendue séparément. Veuillez s'il vous plaît lire les instructions d'installation emballées avec la valve.
□ Veuillez lire toutes les instructions avant de commencer.
□ Couper l'alimentation d'eau principale.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Compléter le matériau du comptoir fini avant d'installer.
□ Avant l'installation, déballer la garniture du nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans l'emballage jusqu'à l'installation.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

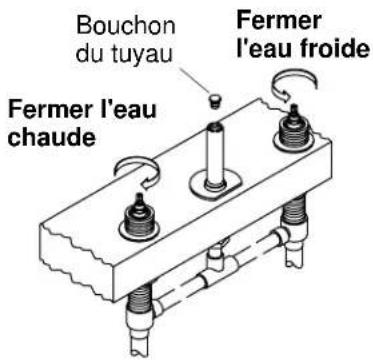

Bouchon du tuyau Fermer l'eau chaude Fermer l'eau froide

1. Retirer le bouchon du tube

AVERTISSEMENT : Risque de blessure corporelle. Les canalisations peuvent être pressurisées. Ne pas se pencher sur le bouchon du tube au moment de le tourner et de le retirer.

□ S'assurer que les robinets soient fermés (côté froid complètement vers la gauche, côté chaud complètement vers la droite).
□ Fermer l'alimentation d'eau principale.
□ Enrouler une serviette autour du bouchon du tube pour empêcher l'eau de gicler.

IMPORTANT ! L'eau pourrait s'écouler du tube d'alimentation d'eau lorsque le bouchon est retiré.

□ Retirer le bouchon de tuyau avec précaution.

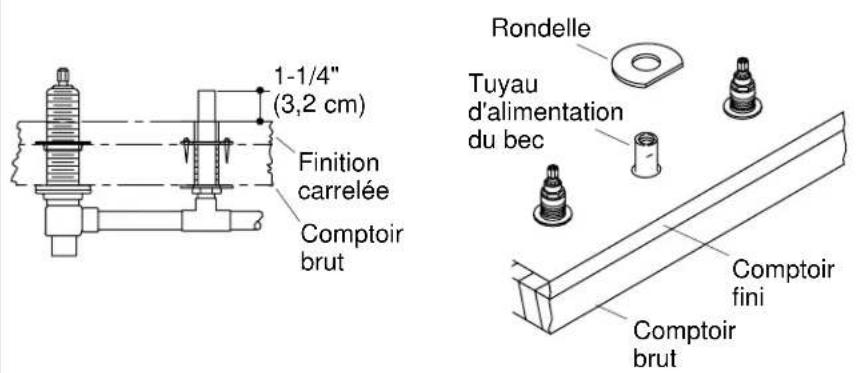

2. Se préparer pour l'installation du bec

□ Retirer le renfort de plâtre du tube d'alimentation du bec.
□ Couper le tube d'alimentation du bec à 1-1/4" (3,2 cm) au-dessus du rebord, du comptoir fini ou du carrelage.
□ Retirer les ébarbures du tube d'alimentation afin d'éviter l'endommagement du joint torique

REMARQUE : La rondelle est inutile dans le cas d'une installation sur rebord/comptoir fini.

□ Si l'installation comprend un comptoir brut carrelé, glisser la rondelle, côté plat dirigé vers l'avant, sur le tube d'alimentation.

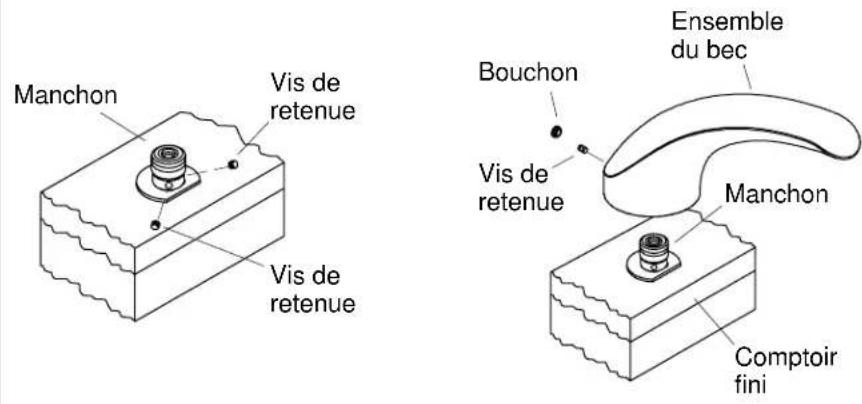

3. Installer le bec

ATTENTION : Risque d'endommagement du produit. Travailler avec soin lors de l'installation de l'ensemble du bec afin d'éviter d'endommager le joint torique.

□ Dévisser les vis de retenue sur le manchon.
Par un mouvement de torsion, installer le manchon sur le tuyau d'alimentation du bec jusqu'au contact avec le comptoir ou la rondelle.
- Aligner le manchon avec les vis de retenues contre balancées du centre (ne faisant pas directement face vers l'avant ou l'arrière) du tube d'alimentation.
□ Serrer les vis de retenue.
□ Positionner le bec sur le manchon, et presser délicatement vers le bas jusqu'à ce que le bec touche le comptoir fini.
□ Aligner le bec selon le désir et serrer la vis de retenue.
□ Insérer le bouchon (si inclus) sur la vis de retenue, à égalité avec la surface du bec.

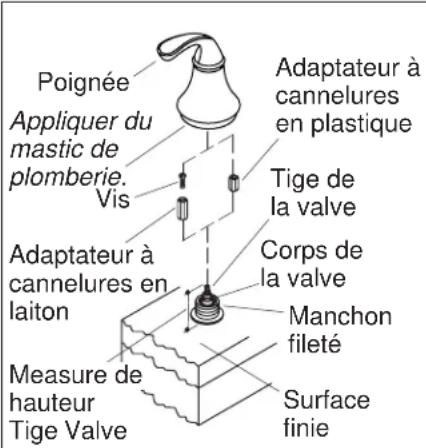

Poignée Appliquer du mastic de plomberie. Vis Adaptateur à cannelures en plastique Tige de la valve Corps de la valve Measure de hauteur Tige Valve Manchon fileté Surface finie

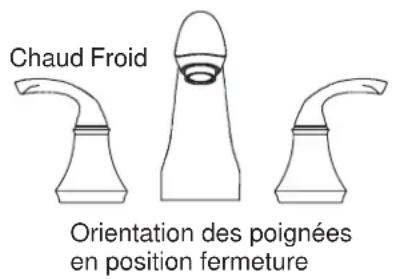

Chaud Froid Orientation des poignées en position fermeture

4. Installer les poignées du levier

□ Fermer les valves (chaud = vers la droite, froid = vers la gauche).
□ Appliquer du mastic de plombier ou un produit d'étanchéité semblable à l'arrière de l'applique selon les instructions du fabricant.
□ Visser l'applique sur le corps de la valve et serrer à la main.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Mesurer la distance depuis le dessus de la tige de la valve au comptoir fini.
☐ Si la hauteur de la tige de la valve est comprise entre 2-1/16" (5,2 cm) et 2-5/16" (5,9 cm), retirer le manchon fileté et le remplacer par l'adaptateur fileté fourni.
□ Utiliser l'adaptateur à cannelures en laiton et la vis lorsque la hauteur de la tige de la valve est comprise entre 1-13/16" (4,6 cm) et 2-1/8" (5,4 cm).
□ Utiliser un adaptateur à cannelures en plastique lorsque la hauteur de queue de robinet est comprise entre 2-1/8" (5,4 cm) et 2-5/16" (5,9 cm).
Si l'adaptateur à cannelures en laiton est requis, le raccorder avec la vis fournie. L'adaptateur à cannelures en plastique ne nécessite pas de vis.
□ Positionner les ensembles de poignée de façon à ce qu'elles pointent en directions opposées, loin de l'ensemble du bec.

Installer les poignées du levier (cont.)

□ Lorsque les poignées ne sont pas bien alignées, soulever la poignée hors de l'adaptateur à cannelures, et déplacer l'adaptateur une ou deux rainures, jusqu'à atteindre l'alignement désiré.
□ Maintenir l'applique et serrer le chapeau.

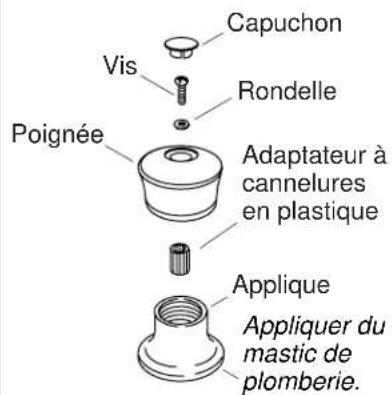

Capuchon Vis Rondelle Poignée Adaptateur à cannelures en plastique Applique Appliquer du mastic de plomberie.

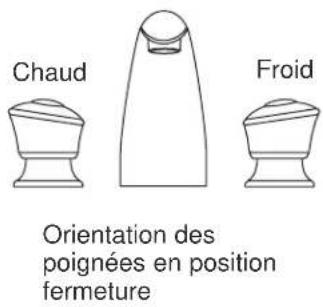

Chaud Froid Orientation des poignées en position fermeture

5. Installer les poignées en acrylique

□ Pivoter chaque valve à la position fermée (chaud = vers la gauche, froid = vers la droite).
□ Appliquer du mastic de plombier ou un produit d'étanchéité semblable à l'arrière de l'applique selon les instructions du fabricant.
□ Visser l'applique sur le corps de valve. Serrer à fond à la main.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Positionner les adaptateurs à cannelures.
□ Positionner la poignée tel qu'illustré.
□ Si les poignées ne peuvent pas être proprement alignées, retirer l'adaptateur à cannelures, pivoter de 1/4 de tour et réinstaller. Répéter jusqu'à atteindre l'alignement approprié.
□ Insérer la vis et la rondelle, puis serrer.
□ Enfoncer le bouchon capsule à sa place.

Bec Aérateur

6. Compléter l'installation

□ Couper l'alimentation d'eau (chaud = vers la droite, froid = vers la gauche).
□ Retirer l'ensemble de l'aérateur.
□ Ouvrir l'alimentation d'eau principale et vérifier s'ilyades fuites.
□ Ouvrir les valves d'eau chaude et froide et faire couler l'eau à travers le bec pour chasser tous les débris. Vérifier s'ilyades fuites.
□ Fermer les valves d'eau chaude et froide.
□ Réinstaller l'ensemble aérateur.
