MANUAL DE USUARIO Coralais K-P15290 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1012829-2-C

THE BOLD LOOK OF KOHLER®

Tools and Materials

Adjustable Wrench

Tube Cutter

Plumbers Putty

File

Plus: · Rag

Hex Wrench

Tape Measure

Guía de instalación Grifería de montaje en cubierta o bañera

Herramientas y materiales

Llave ajustable

Cortatubos

Masilla de plomería

Lima

Más: • Trapo

Llave hexagonal

Cinta métrica

Surtido de destornilladores

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la última página. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ La válvula se vende por separado. Lea las instrucciones incluidas con la válvula para ver los procedimientos de instalación.
□ Lea estas instrucciones atentamente antes de comenzar.
□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Termine el revestimiento de la cubierta antes de comenzar la instalación.
□ Antes de la instalación, desembale la guarnición de la grifería nueva y revísela para ver si está dañada. Vuelva a colocarla en la caja hasta que la instale.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

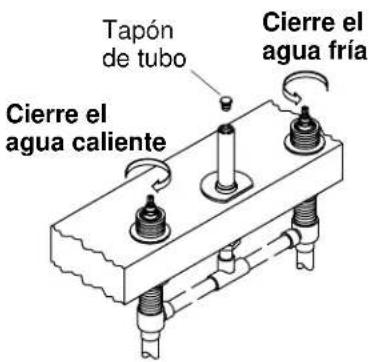

Tapón de tubo Cierre el agua caliente Cierre el agua fría

1. Retire el tapón de tubo

ADVERTENCIA: Riesgo de lesiones personales. Las tuberías pueden estar presurizadas. No se incline sobre el tapón de tubo cuando gire o retire el tapón.

□ Verifique que las válvulas estén cerradas (agua fría = completamente a la izquierda; agua caliente = completamente a la derecha).
□ Cierre el suministro de agua.
□ Envuelva el tapón de tubo en un trapo para impedir que el agua salga a presión.

¡IMPORTANTE! Puede que salga agua del tubo de suministro cuando se quite el tapón.

□ Quite el tapón de tubo con cuidado.

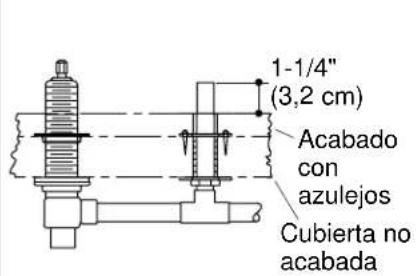

1-1/4" (3,2 cm) Acabado con azulejos Cubierta no acabada

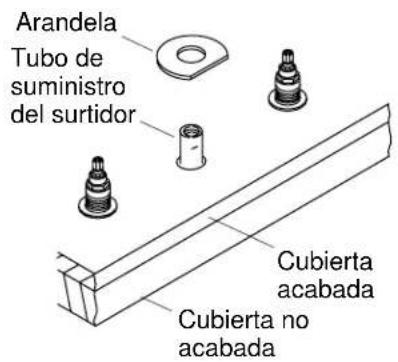

Arandela Tubo de suministro del surtidor Cubierta acabada Cubierta no acabada

2. Prepare la instalación del surtidor

□ Retire el protector de yeso del tubo de suministro del surtidor.
□ Corte 1-1/4" (3,2 cm) del tubo de suministro del surtidor por encima del borde, cubierta acabada o azulejo.
□ Elimine las rebabas del tubo de suministro para evitar dañar el sello del empaque de anillo (O-ring).

NOTA: La arandela no es necesaria para las instalaciones sobre la cubierta acabada/borde de bañera.

□ Si la instalación incluye una cubierta no acabada revestida de azulejos, deslice una arandela (con el lado plano orientado hacia el frente) por el tubo de suministro.

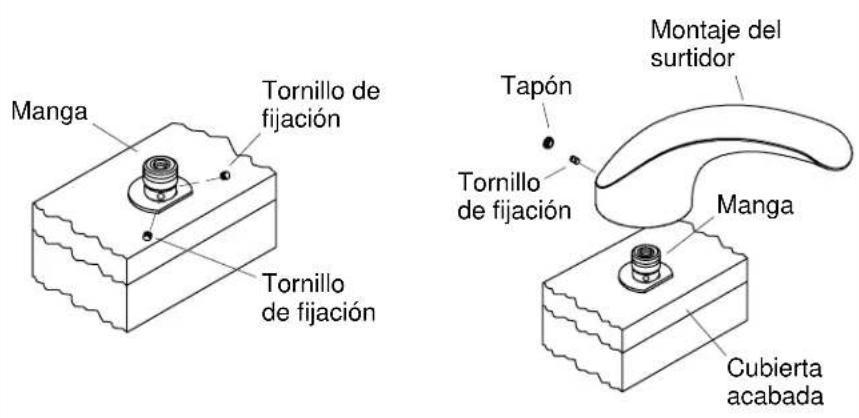

3. Instale el surtidor

PRECAUCIÓN: Riesgo de daños al producto. Tenga cuidado al instalar el montaje del surtidor para no causar daños al sello del empaque de anillo (O-ring).

□ Afloje los tornillos de fijación en la manga.
□ Instale la manga en el tubo de suministro del surtidor girándola hasta que haga contacto con la arandela o cubierta.
□ Alinee la manga con los tornillos de fijación descentrados (sin estar orientados hacia el frente o hacia atrás) del tubo del surtidor.
□ Apriete los tornillos de fijación.
Coloque el surtidor en la manga y presione hacia abajo con cuidado hasta que el surtidor esté en contacto con la cubierta acabada.
□ Alinee el surtidor a la posición deseada y apriete el tornillo de fijación.
- Inserte el tapón (si está incluido) sobre el tornillo de fijación, a ras de la superficie del surtidor.

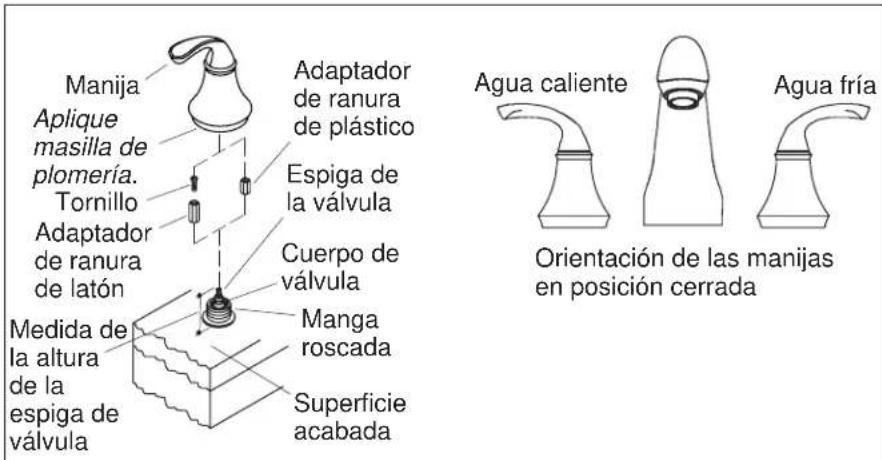

Manija Aplique masilla de plomería. Tornillo Adaptador de ranura de latón Medida de la altura de la espiga de válvula Adaptador de ranura de plástico Espiga de la válvula Cuerpo de válvula Manga roscada Superficie acabada Agua caliente Orientación de las manijas en posición cerrada Agua fría

4. Instale las manijas de palanca

□ Cierre las válvulas (agua caliente = a la derecha, agua fría = a la izquierda).
□ Aplique masilla de plomería u otro sellador en la parte inferior del chapetón según las instrucciones del fabricante.
□ Enrosque el chapetón en el cuerpo de la válvula y apriete con la mano.
□ Elimine el exceso de masilla de plomería o sellador.
□ Mida la distancia desde la parte superior de la espiga de válvula hasta la cubierta acabada.
☐ Si la altura de la espiga de válvula es entre 2-1/16" (5,2 cm) y 2-5/16" (5,9 cm), retire la manga roscada y reemplácela con el adaptador roscado incluido.
□ Utilice el adaptador de ranura de latón y el tornillo si la altura de la espiga de válvula es entre 1-13/16" (4,6 cm) y 2-1/8" (5,4 cm).
□ Utilice el adaptador de ranura de plástico cuando la altura de la espiga de la válvula sea entre 2-1/8" (5,4 cm) y 2-5/16" (5,9 cm).
□ Si es necesario utilizar el adaptador de ranura de latón, móntelo con el tornillo incluido. El adaptador de ranura plástico no requiere tornillos.
Coloque los montajes de la manija orientados en dirección contraria respecto al montaje del surtidor.

Instale las manijas de palanca (cont.)

□ Si las manijas no están bien alineadas, saque la manija del adaptador de ranura y mueva el adaptador de ranura una o dos ranuras, hasta que la manija esté alineada correctamente.
□ Sostenga el chapetón y apriete la base.

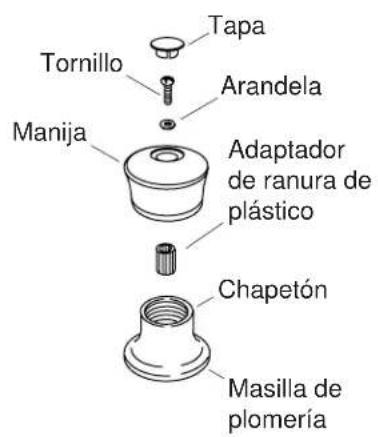

Tapa Tornillo Arandela Manija Adaptador de ranura de plástico Chapetón Masilla de plomería

Agua caliente Agua fría

Orientación de las manijas en posición cerrada.

5. Instale las manijas acrílicas

□ Gire cada válvula a la posición cerrada (caliente = derecha, fría = izquierda).
□ Aplique masilla de plomería u otro sellador en la parte inferior del chapetón según las instrucciones del fabricante.
□ Enrosque el chapetón en el cuerpo de la válvula. Apriete bien con la mano.
□ Elimine el exceso de masilla de plomería o sellador.
□ Coloque los adaptadores de ranura.
□ Coloque la manija tal y como se ilustra.
□ En caso de que las manijas no estén bien alineadas, retire el adaptador de ranura, gire 1/4 de vuelta y vuelva a instalarlas. Repita esta operación hasta obtener la alineación correcta.
□ Inserte el tornillo y la arandela, y apriete.
□ Presione la tapa en su lugar.

Surtidor Aireador

6. Termine la instalación

□ Cierre el agua (caliente = derecha, fría = izquierda).
□ Retire el montaje del aireador.
□ Abra el suministro principal de agua y verifique que no haya fugas.
□ Abra las válvulas del agua fría y caliente y deje correr el agua por el surtidor para eliminar los residuos. Verifique que no haya fugas.
□ Cierre las válvulas del agua fría y caliente.
□ Vuelva a instalar el montaje del aireador.
