Coralais K-15172 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Marque	Kohler
Modèle	Coralais K-15172
Type de produit	Robinet d'évier de cuisine mono-contrôle
Matériau	Laiton chromé
Fonctions principales	Bec orientable, vaporisateur intégré, réglage de température, mono-commande
Contenu de la boîte	Robinet, vaporisateur, flexibles d'alimentation, sous-plaque, support, écrous, aérateur, vis, clé hexagonale
Alimentation en eau	Raccordements 3/8" mâles, eau chaude à gauche, eau froide à droite
Pression d'eau recommandée	Non spécifiée, usage résidentiel standard
Température maximale	Réglable via indexeur, chaque encoche ~5,3°C
Installation	Sur évier, nécessite tournevis cruciforme, clé hexagonale, clé à molette, mastic de plomberie
Entretien et nettoyage	Nettoyer avec un chiffon doux et un détergent doux, éviter les produits abrasifs
Sécurité	Éviter de plier les flexibles pour ne pas restreindre le débit ; couper l'eau avant installation
Pièces détachées et réparabilité	Pièces disponibles via Kohler : aérateur, cartouche, flexibles, vaporisateur
Normes	Conforme aux codes de plomberie et de bâtiment locaux
Garantie	Garantie limitée Kohler (voir notice)

FOIRE AUX QUESTIONS - Coralais K-15172 KOHLER

Comment installer le robinet Coralais K-15172 ?

Suivez les étapes : 1) Glissez la sous-plaque sur les flexibles. 2) Appliquez du mastic sous la sous-plaque. 3) Passez les flexibles par l'orifice de l'évier. 4) Centrez et serrez l'écrou sous l'évier. 5) Installez le vaporisateur et raccordez les flexibles aux arrivées d'eau (chaud à gauche, froid à droite). 6) Ouvrez l'eau et vérifiez les fuites.

Comment régler la température maximale de l'eau ?

Retirez le bouchon, le joint torique et la vis. Enlevez la poignée et le chapeau. Soulevez la tige de valve hors de la languette d'arrêt. Alignez la languette avec l'écrou de fixation pour la température désirée. Tournez l'indexeur et le disque (chaque encoche ~5,3°C) vers la gauche pour réduire le chaud. Enfin, remontez la tige.

Que faire si le débit d'eau est faible ?

Vérifiez que les flexibles ne sont pas pliés ou noués. Assurez-vous que les alimentations en eau sont complètement ouvertes. Nettoyez l'aérateur en le dévissant et en le rinçant. Si le problème persiste, inspectez les filtres des flexibles.

Comment nettoyer le robinet ?

Utilisez un chiffon doux et un détergent doux. Rincez à l'eau claire et séchez. Évitez les nettoyants abrasifs, acides ou à base d'ammoniac qui pourraient endommager la finition chromée.

Le vaporisateur ne fonctionne pas, que faire ?

Assurez-vous que le flexible du vaporisateur est correctement raccordé à la sortie sous l'évier. Vérifiez qu'il n'est pas plié. Si le problème persiste, le vaporisateur ou le flexible peut être obstrué ; nettoyez-le ou remplacez-le.

Quels outils sont nécessaires pour l'installation ?

Il faut un tournevis cruciforme, une clé hexagonale, une clé à molette, du mastic de plomberie, et deux raccords mâles d'alimentation de 3/8 pouce.

Puis-je installer ce robinet sur un évier déjà en place ?

Oui, mais il est conseillé d'installer le robinet avant de poser l'évier pour faciliter l'accès sous l'évier. Si l'évier est déjà installé, vous aurez besoin d'espace sous l'évier pour serrer les écrous.

Comment enlever l'aérateur ?

Tournez l'aérateur vers la gauche (sens antihoraire) pour le dévisser. Nettoyez-le ou remplacez-le. Pour le remettre, vissez-le vers la droite.

Y a-t-il une garantie sur ce robinet ?

Oui, Kohler offre une garantie limitée. Consultez la notice pour les détails. En général, elle couvre les défauts de matériaux et de fabrication pendant une période spécifiée.

Le robinet fuit au niveau de la poignée, que faire ?

Cela peut provenir d'une cartouche défectueuse. Coupez l'eau, retirez la poignée et le chapeau, puis remplacez la cartouche (réf. Kohler). Assurez-vous de bien serrer l'écrou de fixation.

MODE D'EMPLOI Coralais K-15172 KOHLER

Français, page "Français-1"

Outils et matériels

Tournevis cruciforme

Mastic de plomberie

Clé hexagonale

Clé à molette

Deux raccords mâles d'alimentation de 3/8"

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre, s'il vous plaît, quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper les alimentations d'eau. □ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire. □ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier. □ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.

Avant de commencer (cont.)

Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

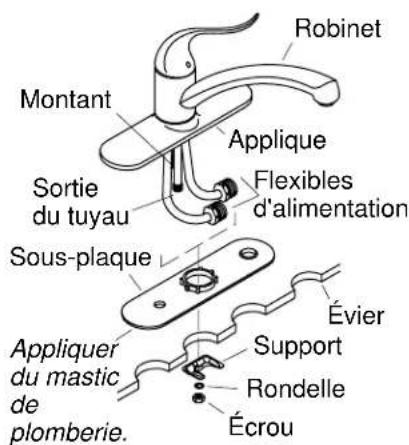

1. Installation du robinet

ATTENTION : Risque de limitation de débit d'eau et d'endommagement du produit. Faire très attention en pliant les flexibles d'alimentation pour éviter les nœuds.

□ Glisser passer la sous-applique sur les tuyaux d'alimentation du robinet et sortie du flexible. □ Placer la sous-applique à la base de l'applique. □ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la sous-applique selon les instructions du fabricant du mastic. □ Passer les tuyaux d'alimentation du robinet et la sortie du flexible par l'orifice prévu dans l'évier. □ Centrer et aligner le robinet sur l'évier. □ Glisser le support et la rondelle sur le montant. □ Serrer l'écrou à fond sur le montant.

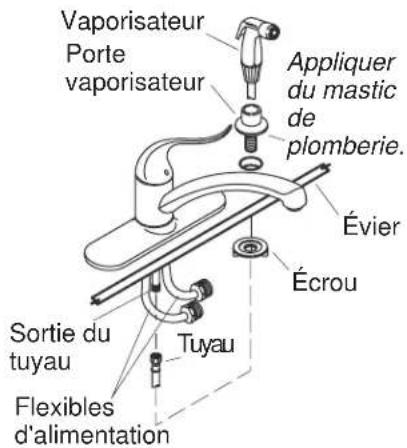

2. Installer le vaporisateur

ATTENTION : Risque de restriction de débit d'eau. Des pliures sévères des tuyaux d'alimentation du robinet peuvent créer des nœuds. Un débit d'eau restreint pourrait en résulter. Pour éviter les nœuds, plier les tuyaux d'alimentation du robinet avec précaution.

□ Appliquer du mastic de plombier ou un joint semblable sous l'applique du vaporisateur selon les instructions du fabricant. □ Insérer le support du vaporisateur dans l'orifice de l'évier. □ Serrer à la main l'écrou au support du vaporisateur d'en-dessous de l'évier. □ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité. □ Plier avec précaution les flexibles d'alimentation du robinet pour le raccordement du flexible. □ Insérer le flexible du vaporisateur dans son support. □ Raccorder le flexible à sa sortie.

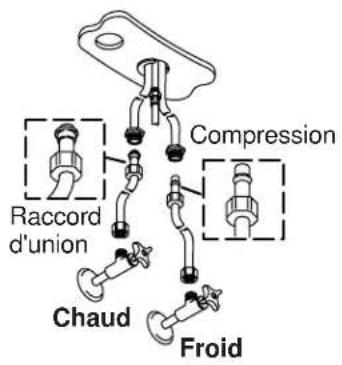

3. Installer les alimentations

REMARQUE : Installer l'évier à cet instant, s'il ne l'est pas déjà.

S'assurer de suivre les instructions emballées avec l'évier.

□ Raccorder les tubes d'alimentation aux entrées de robinet et arrêts d'alimentation. Gauche est chaud, droite est froid. □ Serrer toutes les connexions.

4. Vérification de l'installation

□ Retirer l'aérateur de l'extrémité du bec en le pivotant vers la gauche. □ Ouvrir l'alimentation d'eau principale. □ Ouvrir la poignée du robinet vers la position OUVERTURE. □ Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute. □ Presser la poignée du robinet vers le bas en position FERMETURE. □ Rattacher l'aérateur en le tournant vers la droite.

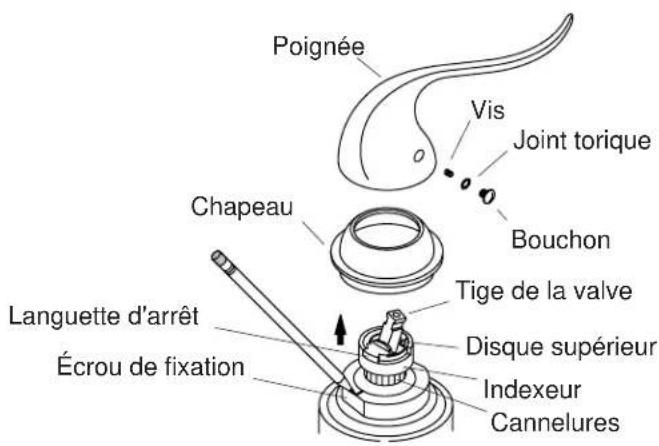

5. Réglages de température d'eau

REMARQUE : Avant d'ajuster la température d'eau, s'assurer que la poignée soit tournée complètement vers la gauche. Ceci est la position du chaud maximal.

□ Retirer le bouchon, le joint torique et la vis de la poignée. □ Retirer la poignée et le chapeau du corps du robinet. □ Soulever la tige de la valve vers le haut et hors de la languette d'arrêt. L'eau s'écoulera. □ Aligner la languette d'arrêt avec l'écrou de fixation afin d'établir la température maximale. □ Marquer la température maximale sur l'écrou de fixation avec un feutre ou un crayon. □ Soulever l'indexeur et le disque afin de dégager les cannelures.

REMARQUE : Chaque encoche de cannelure représente approximativement 9,5°F (5,3°C).

Tourner l'indexeur, le disque et la tige de valve vers la gauche jusqu'à atteindre ce que la température soit correctement ajustée. - Presser l'indexeur et le disque pour couvrir les cannelures après le réglage de température. S'assurer que le disque soit complètement mis en place dans l'indexeur. Pousser la tige de la valve vers le bas sur la languette d'arrêt. L'eau s'arrêtera.

Réglages de température d'eau (cont.)

Retirer le chapeau, la poignée, le joint torique, la vis, et le bouchon.
