Marca	Kohler
Modelo	Coralais K-15172
Tipo de producto	Grifo de fregadero de cocina monomando
Material	Latón cromado
Funciones principales	Caño orientable, rociador integrado, ajuste de temperatura, monomando
Contenido de la caja	Grifo, rociador, mangueras de alimentación, placa inferior, soporte, tuercas, aireador, tornillos, llave hexagonal
Suministro de agua	Conexiones 3/8" macho, agua caliente a la izquierda, agua fría a la derecha
Presión de agua recomendada	No especificada, uso residencial estándar
Temperatura máxima	Ajustable mediante indexador, cada muesca ~5,3°C
Instalación	Sobre fregadero, requiere destornillador de estrella, llave hexagonal, llave ajustable, masilla de fontanería
Mantenimiento y limpieza	Limpiar con un paño suave y un detergente suave, evitar productos abrasivos
Seguridad	Evitar doblar las mangueras para no restringir el caudal; cerrar el agua antes de la instalación
Piezas de repuesto y reparabilidad	Piezas disponibles a través de Kohler: aireador, cartucho, mangueras, rociador
Normas	Conforme a los códigos de fontanería y construcción locales
Garantía	Garantía limitada Kohler (ver manual)

Preguntas frecuentes - Coralais K-15172 KOHLER

¿Cómo instalar el grifo Coralais K-15172?

Siga los pasos: 1) Deslice la placa inferior sobre las mangueras. 2) Aplique masilla debajo de la placa inferior. 3) Pase las mangueras por el orificio del fregadero. 4) Centre y apriete la tuerca debajo del fregadero. 5) Instale el rociador y conecte las mangueras a las tomas de agua (caliente a la izquierda, fría a la derecha). 6) Abra el agua y verifique si hay fugas.

¿Cómo ajustar la temperatura máxima del agua?

Retire el tapón, la junta tórica y el tornillo. Quite la manija y la tapa. Levante el vástago de la válvula fuera de la lengüeta de tope. Alinee la lengüeta con la tuerca de fijación para la temperatura deseada. Gire el indexador y el disco (cada muesca ~5,3°C) hacia la izquierda para reducir el calor. Finalmente, vuelva a colocar el vástago.

¿Qué hacer si el caudal de agua es bajo?

Verifique que las mangueras no estén dobladas o enredadas. Asegúrese de que los suministros de agua estén completamente abiertos. Limpie el aireador desenroscándolo y enjuagándolo. Si el problema persiste, inspeccione los filtros de las mangueras.

¿Cómo limpiar el grifo?

Use un paño suave y un detergente suave. Enjuague con agua limpia y seque. Evite limpiadores abrasivos, ácidos o a base de amoníaco que puedan dañar el acabado cromado.

El rociador no funciona, ¿qué hacer?

Asegúrese de que la manguera del rociador esté correctamente conectada a la salida debajo del fregadero. Verifique que no esté doblada. Si el problema persiste, el rociador o la manguera pueden estar obstruidos; límpielos o reemplácelos.

¿Qué herramientas se necesitan para la instalación?

Se necesita un destornillador de estrella, una llave hexagonal, una llave ajustable, masilla de fontanería y dos conexiones macho de alimentación de 3/8 pulgada.

¿Puedo instalar este grifo en un fregadero ya colocado?

Sí, pero se recomienda instalar el grifo antes de colocar el fregadero para facilitar el acceso debajo del fregadero. Si el fregadero ya está instalado, necesitará espacio debajo del fregadero para apretar las tuercas.

¿Cómo quitar el aireador?

Gire el aireador hacia la izquierda (en sentido antihorario) para desenroscarlo. Límpielo o reemplácelo. Para volver a colocarlo, enrósquelo hacia la derecha.

¿Hay una garantía en este grifo?

Sí, Kohler ofrece una garantía limitada. Consulte el manual para obtener detalles. En general, cubre defectos de materiales y fabricación durante un período específico.

El grifo gotea en la manija, ¿qué hacer?

Esto puede deberse a un cartucho defectuoso. Cierre el agua, retire la manija y la tapa, luego reemplace el cartucho (ref. Kohler). Asegúrese de apretar bien la tuerca de fijación.

MANUAL DE USUARIO Coralais K-15172 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1010460-2-B

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Griferías monomando de fregadero de cocina

Herramientas y materiales

Destornillador de punta de cruz (Phillips)

Masilla de plomería

Llave hexagonal

Llave ajustable

Dos conexiones macho de suministro de 3/8"

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre los suministros de agua.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
□ En las instalaciones nuevas, monte la grifería en el fregadero antes de instalar el fregadero.
□ Antes de la instalación, desembale la grifería nueva y revise con cuidado todas las piezas para ver si están dañadas. Luego, vuelva a poner la grifería en la caja hasta el momento de la instalación.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

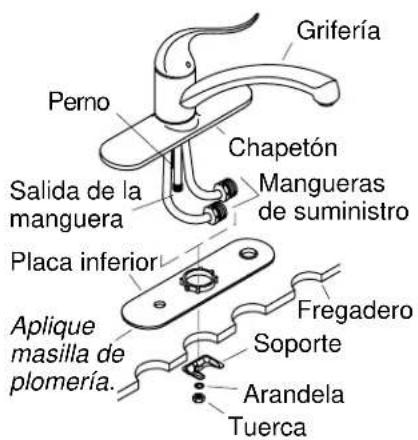

1. Instalación de la grifería

PRECAUCIÓN: Riesgo de flujo limitado del agua y de daños al producto. Tenga cuidado al doblar las mangueras de suministro para evitar la formación de pliegues.

□ Deslice la placa inferior subiéndola por las mangueras de suministro de la grifería y la salida de la manguera.
□ Coloque la placa inferior debajo del chapetón.
□ Aplique una tira de masilla de plomería u otro sellador por debajo de la placa inferior según las instrucciones del fabricante.
□ Haga pasar las mangueras de suministro de la grifería y la salida de la manguera a través del orificio en el fregadero.
□ Centre y alinee la grifería en el fregadero.
□ Deslice la abrazadera y la arandela por el perno.
□ Apriete bien la tuerca en el perno.

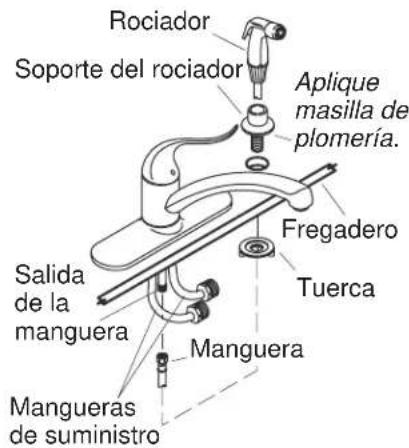

2. Instale el rociador

PRECAUCIÓN: Riesgo de flujo limitado del agua. Los pliegues en las mangueras de suministro de la grifería pueden formar acodaduras. Lo que puede producir un flujo limitado del agua. Tenga cuidado al doblar las mangueras de suministro para evitar que se formen acodaduras.

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del chapetón del rociador, según las instrucciones del fabricante.
□ Inserte el rociador a través del orificio del fregadero.
□ Apriete la tuerca con la mano en el soporte del rociador por debajo del fregadero.
□ Elimine el exceso de masilla de plomería o sellador.
□ Doble las mangueras de suministro con cuidado de forma que se facilite el acceso a la conexión de la manguera.
□ Inserte la manguera del rociador a través del soporte del rociador.
□ Conecte la manguera a la salida de la manguera.

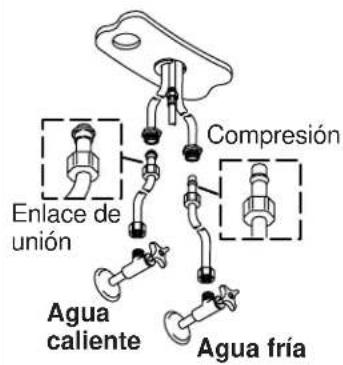

3. Instale los suministros

NOTA: Si el fregadero no está instalado, instálelo en este momento. Asegúrese de seguir todas las instrucciones incluidas con el fregadero.

□ Conecte los tubos de suministro a las entradas de la grifería y a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.

4. Verificación de la instalación

□ Gire el aireador hacia la izquierda para sacarlo del extremo del surtidor.
□ Abra el suministro principal de agua.
□ Gire la manija de la grifería a la posición abierta.
□ Haga circular agua caliente y luego fría por la grifería durante un minuto aproximadamente.
□ Presione la manija de la grifería hacia abajo, a la posición cerrada.
□ Gire el aireador a la derecha para volver a montarlo.

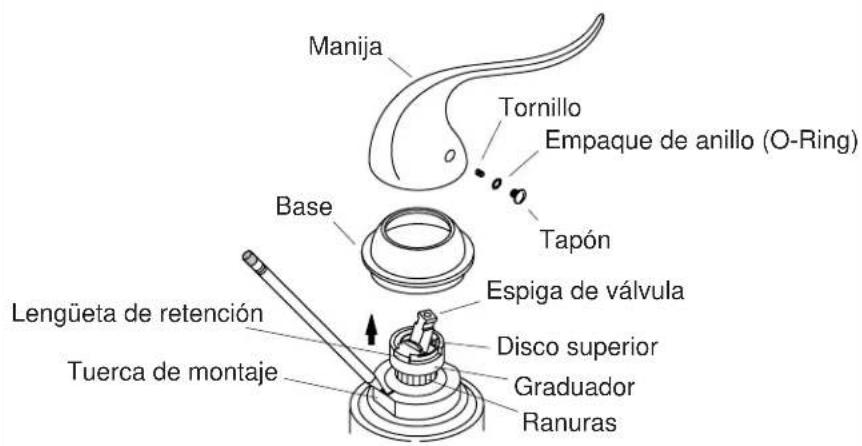

5. Ajustes de la temperatura del agua

NOTA: Antes de ajustar la temperatura del agua, asegúrese de haber girado la manija completamente a la izquierda. Esta es la posición máxima del agua caliente.

□ Retire el tapón, el empaque de anillo (O-ring) y el tornillo de la manija.
□ Retire la manija y la base del cuerpo de la grifería.
□ Levante la espiga de la válvula y sáquela de la lengüeta de retención. Empezará a salir agua.
□ Alinee la lengüeta de retención con la tuerca de montaje para establecer la temperatura máxima.
□ Marque la temperatura máxima en la tuerca de montaje con un lápiz o marcador.
□ Levante el graduador y el disco hasta que no cubran las ranuras.

NOTA: Cada ranura representa aproximadamente 9,5°F (5,3°C).

□ Gire el graduador, el disco y la espiga de la válvula a la izquierda hasta que la temperatura se haya ajustado correctamente.
□ Presione el graduador y el disco hacia abajo para cubrir las ranuras una vez que la temperatura esté ajustada. Asegúrese de que el disco encaje completamente en el graduador.
□ Presione la espiga de la válvula hacia abajo sobre la lengüeta de retención. Se cortará el agua.

Ajustes de la temperatura del agua (cont.)

□ Reinstale la base, la manija, el empaque de anillo (O-ring), el tornillo y el tapón.
