K-6811 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de lavabo à deux poignées
Marque	Kohler
Modèle	K-6811
Matériau principal	Laiton chromé
Alimentation	Eau froide et chaude via raccords flexibles
Fonctionnalités principales	Mélange eau chaude/froide, bec orientable, système de vidage intégré (style A ou B)
Dimensions (environ)	Hauteur 15 cm, portée 13 cm
Poids (environ)	1,2 kg
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse; éviter les produits abrasifs
Installation	Nécessite clé à griffes, clé à molette, scie à métaux, mastic de plomberie
Garantie	Garantie limitée à vie Kohler
Pièces détachées disponibles	Cartouches, poignées, bec, flexibles, kit de vidage
Réparabilité	Cartouches et joints remplaçables sans outils spéciaux
Sécurité	Ne pas trop serrer les raccords; respecter les codes de plomberie locaux

FOIRE AUX QUESTIONS - K-6811 KOHLER

Comment installer le robinet Kohler K-6811 ?

Suivez les étapes de la notice : appliquez du mastic sous le bec, insérez-le dans l'orifice central, puis fixez la rondelle et l'écrou. Installez les corps de valve en respectant la position froide à droite. Raccordez les tuyaux flexibles et installez le drain selon le style (A ou B). OUVREZ l'arrivée d'eau et vérifiez les fuites.

Quels outils sont nécessaires pour l'installation ?

Une clé à griffes, une clé à molette, une scie à métaux (ou coupe-tube), du mastic de plomberie, des joints d'étanchéité et une pince multiprise.

Comment nettoyer le robinet sans l'abîmer ?

Utilisez un chiffon doux imbibé d'eau savonneuse. Évitez les nettoyants abrasifs (poudre, laine d'acier) qui rayent la finition chromée.

Que faire si le robinet fuit ?

Vérifiez d'abord que tous les raccords sont bien serrés (sans trop forcer). Si la fuite persiste, remplacez les cartouches ou les joints d'étanchéité. Consultez la notice pour le démontage des poignées.

Comment remplacer la cartouche du robinet ?

Fermez l'arrivée d'eau, retirez la poignée (souvent une vis sous le capuchon), dévissez l'écrou de retenue, puis extrayez l'ancienne cartouche. Insérez la nouvelle et remontez le tout. Attention au sens de la cartouche (froid/chaud).

Quelle est la garantie du Kohler K-6811 ?

Kohler offre une garantie limitée à vie sur les robinets. Elle couvre les défauts de matériaux et de fabrication. Les pièces d'usure (joints) ne sont pas incluses.

Le robinet est-il compatible avec un lavabo sans trou de vidage ?

Non, ce robinet nécessite un trou de montage standard (orifice central) pour le bec et deux trous pour les poignées. Le drain s'installe séparément dans le trou de vidage du lavabo.

Comment ajuster la course du bouchon de vidage ?

Pour le drain style B, retirez le bouchon, faites glisser le clip et le raccord sur la tige, puis serrez la vis de serrage. Ajustez la tige filetée pour que le bouchon se soulève d'environ 1 cm en position ouverte.

Puis-je installer ce robinet sur un évier de cuisine ?

Ce modèle est conçu pour un lavabo de salle de bain. Sa hauteur et son débit ne conviennent pas à un évier de cuisine. Pour la cuisine, choisissez un robinet plus haut avec flexible.

Comment détartrer le brise-jet ?

Dévissez le brise-jet de l'extrémité du bec. Trempez-le dans du vinaigre blanc ou un détartrant non agressif pendant 15 minutes. Rincez et remontez. Si obstrué, brossez les orifices avec une aiguille.

MODE D'EMPLOI K-6811 KOHLER

Outils et matériels

Clé à Griffes

Clé à Molette

Scie à Métaux ou Coupe-Tube

Mastic de Plomberie

Joint d'étanchéité

Joint d'étanchéité

Pince multiprise

Merci d'avoir choisi la société kohler

Nous approuvonsYour engagement envers la qualité Kohler. Veuillez prendre s'il yous plaît, quelques minutes et lire attentivement ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la Compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux. Couper l'arrivée d'eau principale. Vérifier avec soi les tubes d'évacuation ou d'arrivée d'eau sont endommagés. - Replacer les tubes d'alimentation ou d'évacuation si nécessaire. Pour les nouvelles poses, installer le robinet avant d'installer le lavabo. La Société Kohler se réserve le droit d'apporter toutes modifications sur le design des robinets et ceci sans préavis, comme spécifique dans le Catalogue des Prix.

1. Installation du bec

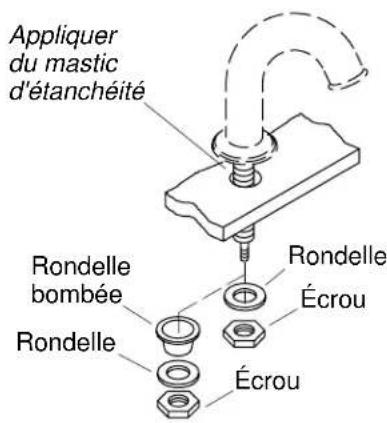

□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de bec ou de l'anneau de mastic (si fourni) selon les instructions du fabricant du mastic. □ Localiser l'orifice central et insérer le bec. Glisser la rondelle métallique

REMARQUE: Pour un lavabo à paroi mince (tel qu'en acier inoxydable), glisser la rondelle bombée, la rondelle, et l'écrou sur la tige du bec. Serrer fermement l'écrou à l'aide d'une clé à tuyaux. Ne pas trop serrer. Il pourrait s'avérer nécessaire de retirer l'écrou du dessus de la tige du bec afin d'assurer une bonne installation.

Enlever tout excédent de mastic d'étanchéité.

2. Installation de la poignée de la valve

REMARQUE: Le corps de la valve marquée "Cold" (avec une détente appliquée au tube) devrait être installé à droite du robinet.

• Insérer les corps de valves dans les trous de fixation respectifs.

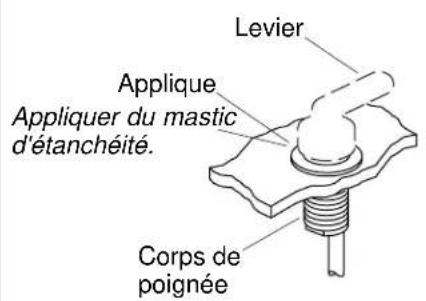

• Appliquer du mastic d'étanchéité ou un produit semblable sous les appliques, selon les instructions du fabricant du mastic.
• Installer une rondelle et un écrou sur le côté inférieur de chaque corps de valve. Pivoter chaque corps de valve jusqu'à ce que le tuyau en cuivre fasse face à l'extérieur du lavabo. Tout en maintenant les corps de valves en place, bien serrer les contre-écrous avec une clé. Ne pas trop serrer. Enlever tout excédent de mastic d'étanchéité.

3. Installation du t d'arrivée d'eau

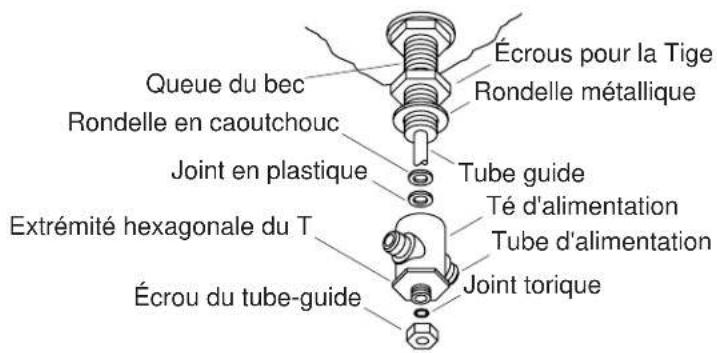

D'en dessous le lavabo, visser l'écrou de la tige à peu près de moitié sur la tige du bec. Glisser la rondelle métallique sur la tige du bec. Introduire la bague d'étanchéité en plastique et la rondelle en caoutchouc dans le T d'alimentation. Glisser la rondelle métallique sur la tige du bec. Visser à la main le T d'alimentation sur la tige du bec. S'assurer que les bras du T d'alimentation soient alignés pour faire face aux côtés gauche et droit du lavabo. Serrer l'extrémité hexagonale du T d'alimentation avec une clé. Ne pas trop serrer. Glisser la rondelle métallique sur le T d'alimentation et visser l'écrou de la tige sur la rondelle métallique. Bien serrer à l'aide d'une clé. Ne pas trop serrer. Glisser le joint torique sur le tube guide et serrer l'écrou du manchon de T d'alimentation avec une clé. Ne pas trop serrer. Glisser le joint torique tout au bout de la tige de levage. Serrer à la main l'écrou sur la tige de levage jusqu'à la résistance désirée.

4. Installation tuyau flexible

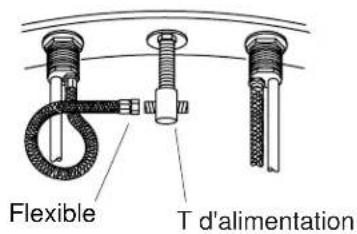

Visser un tuyau flexible sur chaque poignée de valve. Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer. Raccorder les tuyaux flexibles au té d'alimentation. Ne pas utiliser de mastic pour les tiges filetées. Pour éviter l'entortillagement des tuyaux, boucler tel qu'illustré. Serrer fermement le tuyau à l'aide d'une clé. Ne pas trop serrer.

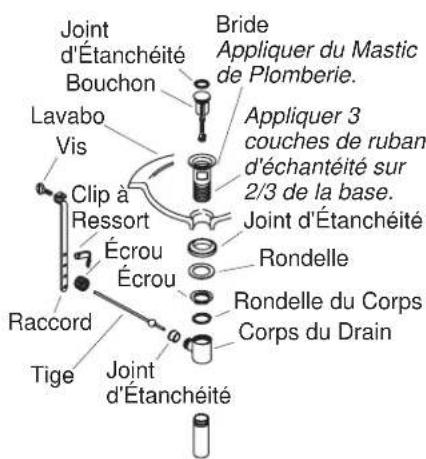

Drain de style B Drain de style A

5. Style de drain

• Consulter les illustrations ci-dessus pour déterminer le style de drainage reçu avec votre lavabo. Veuillez s'il vous plaît suivre les instructions relatives à votre style de drain.

6. Installation du drain - style a

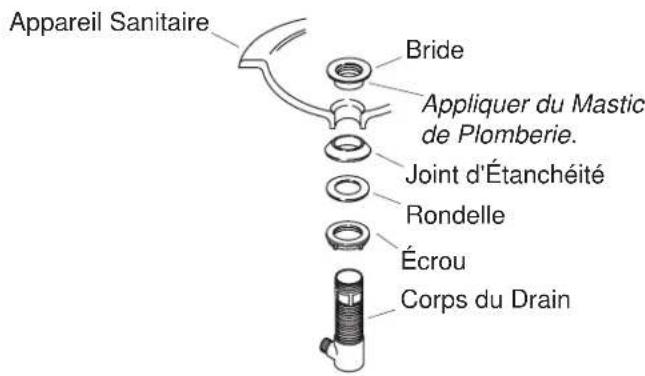

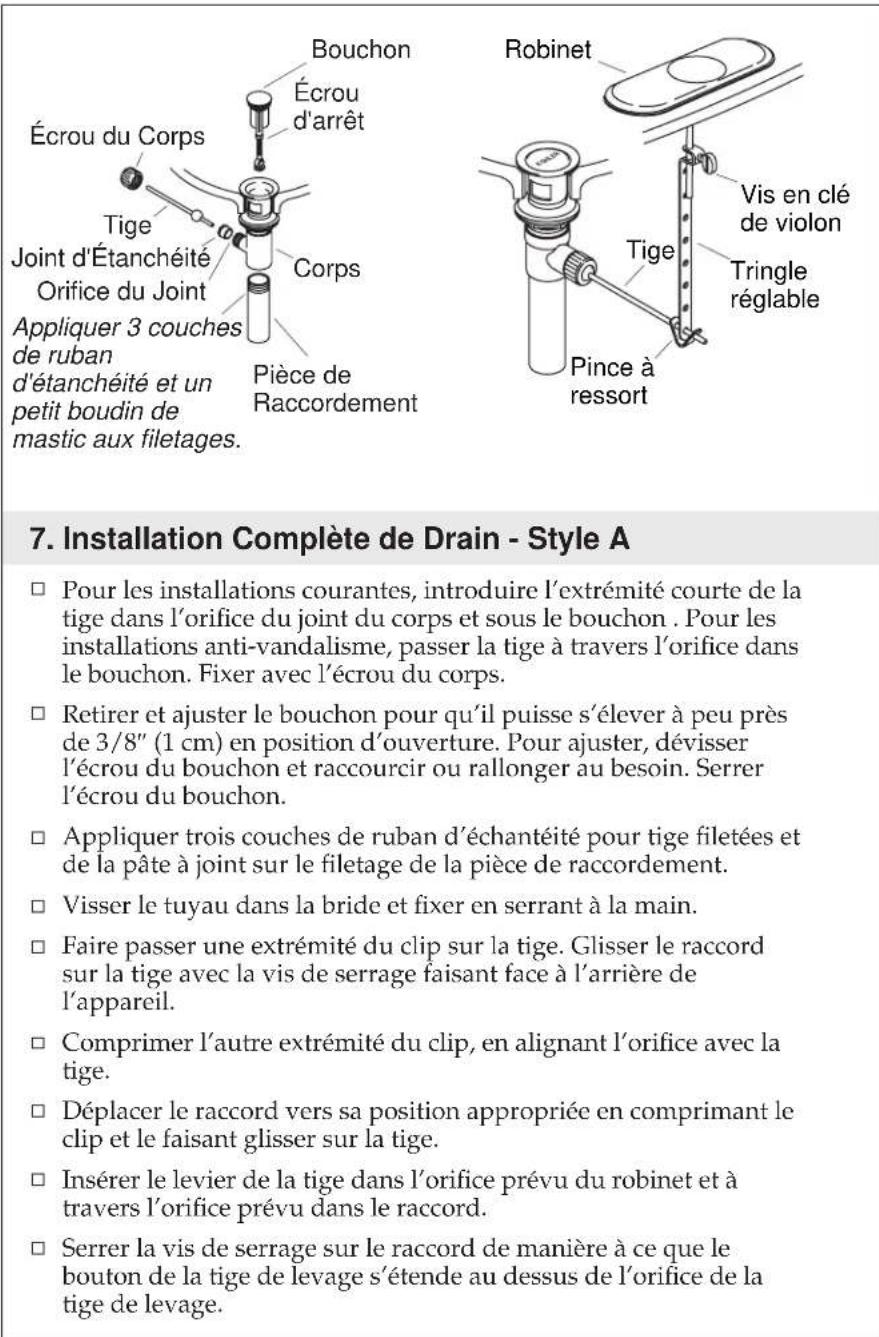

Retirer la pellicule protectrice de la bride. Couvrir les deux tiers des tiges filétées de la bride avec trois couches de ruban d’échéance. □ Appliquer un anneau de mastic d’étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic. Ajuster la bride dans l’orifice du tuyau du drain. Assembler la bague d’étanchéité (côté biseauté vers le haut) et la rondelle sur la bride et visser partiellement l’écrou sur la bride. Ne pas serrer l’écrou pour le moment. - Installer et la rondelle du corps et le corps du drain de manière à ce que l’orifice de joint fasse face au tuyau et serrer fermement l’écrou. Travailler soigneusement pour éviter les rayures de la finition. Enlever tout excédent de mastic d’étanchéité. Introduire le bouchon dans la bride. Introduire le joint d’étanchéité dans son orifice sur le corps.

Kohler Co. France-8 1010441-2-B

8. Installation de drain - style b

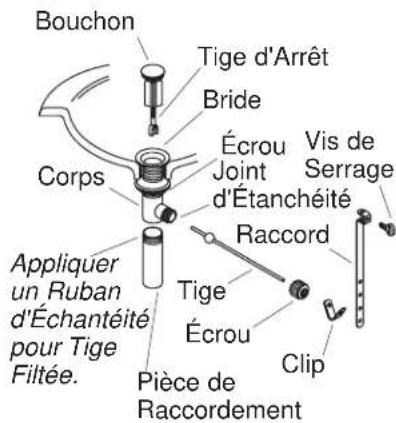

Retirer la pellicule protectrice de la bride. Appliquer un anneau de mastic d'étanchéité ou un produit semblable sur le dessous de la bride selon les instructions du fabricant du mastic. Assembler l'écrou, la rondelle plate et la bague d'étanchéité biseautée (biseau vers le haut) sur le corps. - Introduire le corps du drain dans l'appareil, insérer le corps du drain dans l'orifice du drain. Du dessus de l'appareil, serrer délicatement à la main la bride sur le corps du drain. S'assurer que l'orifice d'étanchéité du corps du drain fasse face à l'appareil et serrer délicatement l'écrou. Enlever tout excédent de mastic d'étanchéité.

9. Installation complète du drain-style b

Introduire le joint d'étanchéité dans l'orifice d'étanchéité sur le corps. Introduire le bouchon dans la bride. Pour les installations courantes, introduire l'extrémité courte de la tige dans l'orifice d'étanchéité du corps sous le bouchon. Pour les installations anti-vandalisme, passer la tige à travers l'orifice du bouchon. Serrer à la main l'écrou du corps. Retirer et ajuster le bouchon selon le besoin pour qu'il s'éloigne à peu près de 3/8'' (1 cm) en position d'ouverture. Pour ajuster, pivoter la tige filetée selon le besoin. Serrer l'écrou de bouchon. □ Appliquer du ruban d'étanchéité au filetage de l'about et visser celui-ci au corps. Serrer fermement l'about. Faire passer une extrémité du clip sur la tige. Glisser le raccord sur la tige avec la vis de serrage faisant face à l'arrête de l'appareil. - Comprimer l'autre extrémité du clip, en alignant l'orifice avec la tige. Déplacer le raccord vers sa position appropriée en comprimant le clip et le faisant glisser sur la tige. - Insérer le levier de la tige dans l'orifice prévu du robinet et à travers l'orifice prévu dans le raccord. Serrer la vis de serrage sur le raccord de manière à ce que le bouton de la tige de levage s'étende de 1/2'' (1.3 cm) au-dessus de l'orifice de la tige de levage.

10. Connexions d'alimentation

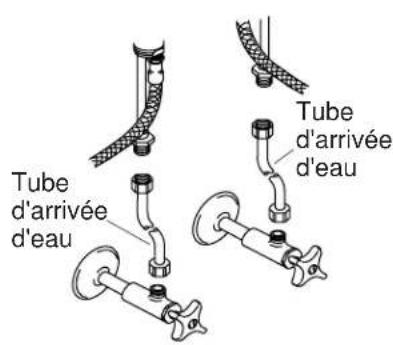

• Installer le lavabo selon les instructions qui accompagnent le produit. Raccorder les tuyaux flexibles d'alimentation aux poignées des valves et à l'arrêt d'alimentation. Gauche est chaud - Droite est froid. Serrer tous les raccords.

11. Vérification de l'installation

• Installer l'about et le siphon en P (selon le besoin). S'assurer que tous les raccords soient bien serrés. Retirer le brise-jet en le tournant vers la gauche. Ouvrir le drain. Ouvrir l'arrivée d'eau principale et vérifier s'il y a des fuites. Réparer au besoin. Ouvrir l'eau chaude et l'eau froide et faire couler l'eau pendant une minute à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites. Fermer les arrivées d'eau. Retirer tous débris du brise-jet puis réinstaller.
