MANUAL DE USUARIO K-6811 KOHLER

Los nombres de produits seguidos de

Guía de Instalación Conjuntos de grífería para lavabo

Herramentas y materiales

Llave para tubo

Llave
ajustable

Sierra para metales o cortatubos

Masilla de plomería

Cinta selladora de roscas

Sellador de tuberías

Pinzas de extension

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique todos los Minutes para leer este manual antes de comendar la instalación. En caso de problemas de instalación o de funciona, no dude en contactarnos. Nuestros númeroos de téléphone y nuestra頁a web se hanearcen en el reversal de esta guía. Gracias-Newamente por esconger a Kohler.

Antes de comenza

• Cumpla con todos loscottigos locales de plomería y de construction.
  Cierre el suministro principal de agua.
  Revise atentamente las tuberías de alimentación y de desagué para ver si está danadas.
  Reemplace las tuberías de desagüe o suministro de ser besoinario.
  En las instalaciones新品as, instale la gridería antes de instalar el lavabo.
  Kohler Co. se reserva el derecho de modifier el Diseño de la gridería sin previo aviso, tal como se especifica en la lista dePRECIOS.

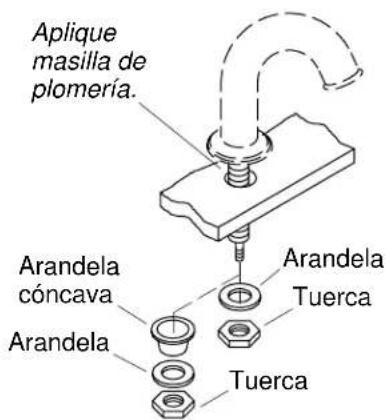

1. Instalación del surtidor

• Aplique una tira de masilla de plomería u除外 sellador en la parte inferior del surtidor o del anillo para aplicar masilla (de estar incluido) según las instrucciones del fabricante del sellador.
  Ubique el orificio central e inserte el surtidor.
  Deslice la arandela de metal y la tuerca por el vástago del surtidor.
  Apriete bien la tuerca con una llave. No apriete demasiado.

NOTA: Si las paredes del lavabo son delgadas (de acero inoxidable), deslice la arandela concava, la arandela y la tuerca por el vástago del surtidor. Apriete bien la tuerca con una llave. No aprieteblemado. Quizás seanecessaryrirarla tuercadesala parte superior del vástago del surtidor para aseguraruna buena instalacion.

• Elimine el excesso de masilla de plomería o sellador.

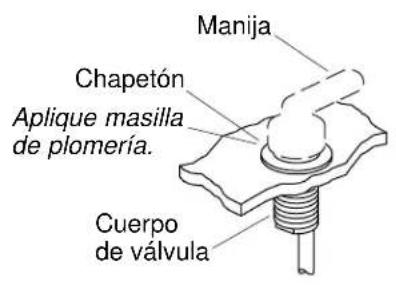

2. Instalación del cuerpo de valvula

NOTA: El cuerpo de valvula que tiene marcado "Cold" (agua fria) con letras en azul jusqu al tubo, deben estar instalado a la referencia de la gridería.

• Inserte los cuerpos de valvula en los orificos de fijación correspondientes.
  Aplique una tira de masilla de plomería u除外 sellador en la parte inferior de los chapetones, según las instrucciones del fabricante del sellador.
  Instale una arandela y una tuerca en la parte inferior de cada cuerpo de valvula.
  Gire cada cuerpo de valvula hasta que los tubos de cobre estén orientados hacía el exterior del lavabo.
  Sujete los cuerpos de valvula y al mismo tiempo apriete las contratuercas con una llave. No aprieteblemado.
• Elimine el excesso de masilla de plomería o sellador.

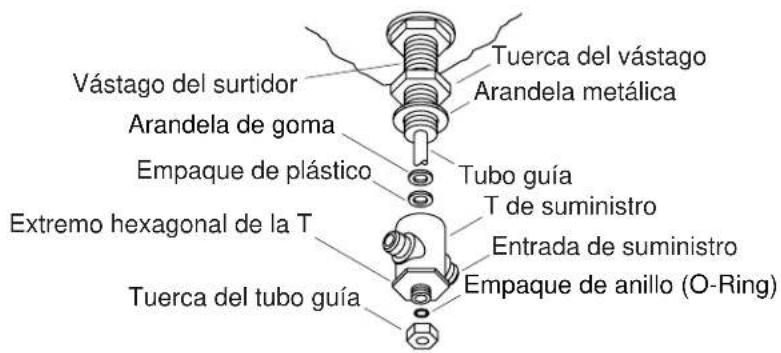

3. Instalación de la T de suministro

Por la parte inferior del lavabo, enrosque la tuerca del vástago hacía arriba hasta aproximamente la mitad del vástago del surtidor. Deslice la arandela de metal por el vástago del surtidor.
- Inserte el empaque de plástico y la arandela de goma en la T de suministro.
Deslice la arandela de metal por el vástago del surtidor.
Enrosque la T de suministro en el vástago del surtidor con la mano hasta que está apretada. Asegúrese de que los brazos de la T de suministro estén alineados y orientados hacía la derecha e izquierda del lavabo.
Apriete el extremo hexagonal de la T de suministro con una llave. No apriete demasiado.
Deslice la arandela de metal hacía abajo por la T de suministro y enrosque la tuerca del vástago en la arandela de metal girando hacía abajo. Apriete bien con una llave. No apriete demasiado.

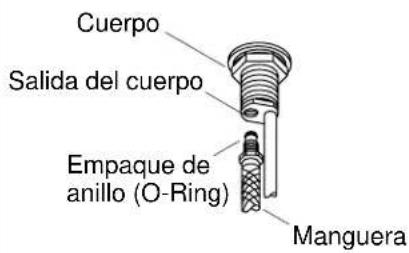

Deslice el empaque de anillo (O-ring) por el tubo de guía y apriete bien la tuerca en la manga del tubo de suministro con una llave. No apriete demasiado.
Introduzca el empaque de anillo (O-ring) por el tirador de desague hacer arriba del todo.
- Apriete bien la tuerca en el tirador de desagüe con la mano hasta alcanzar la resistencia deseada.

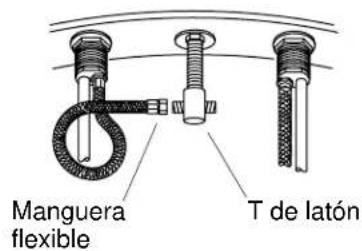

4. Instalación de la manguera flexible

Enrosque una manguera flexible en cada calidad del cuerpo de valvula.
Apriete bien la manguera flexible con una llave. No apriete demasiado.
- Conecte las mangueras flexibles a la T de suministro. No utilise sellador de roscas. Enrolle las mangueras flexibles tal como se ilustra para evaporar que se doblen. Apriete bien la manguera flexible con una llave. No apriete demasiado.

Estilo de desague A

Estilo de desague B

5. Estilo de desagüe

Consulte las ilustraciones de arriba para determinar el estilo de desagüe incluido con su griferia.
Siga las instrucciones del estilo de su desague.

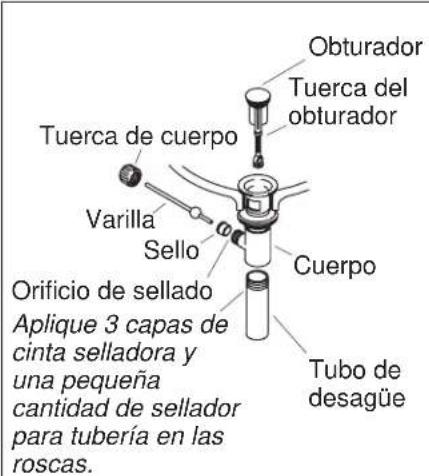

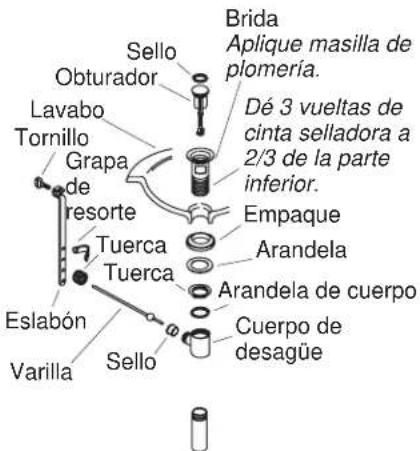

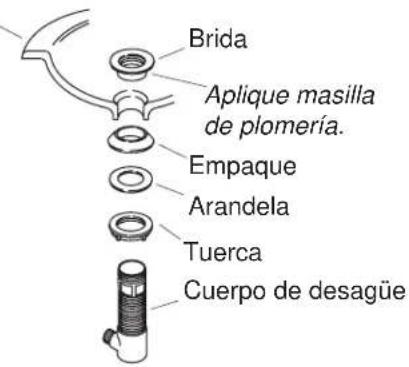

6. Instalación del desagüe - Estilo A

Retire el material protector de la brida.
Cubra dos tercios de la parte inferior de las rocas en la brida dando tres vueltas con cinta selladora.
Aplique una tira de masilla de plomeria u除外 sellador en la parte inferior de la brida, según las instrucciones del fabricante.
- Inserte la brida en el orificio de desagüe del aparato sanitario.
Monte el empaque (con la parte cónica hacía arriba) y la arandela en la brida, y enrosque la tuerca en la brida parcialmente. No apriete la tuerca Completely en este momento.
Instale la arandela del cuerpo y el cuerpo de desague con el orificio de sellado orientado hacer el dorso del aparato sanitaryario, y apriete bien la tuerca. Tenga cuidado de no rayar el acabado.
- Elimine el excesso de masilla de plomería o sellador.
Introduzca el obturador en la brida.
- Inserte el sello dentro del orificio de sellado en el cuerpo.

7. Terminate la instalación del desagüe - Estilo A

En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuerpo y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismigo, inserte la varilla a工程技术 del orificio en el obturador. Fije con la tuerca del cuerpo.
Retireyajuste el obturador de manera que se levante aproximadamente 3 / 8'' (1 cm) al abrirse. Para ajustarlo, afloje la tuerca del obturador y acorte o extienda el obturador cuando sea necessario.Apriete la tuerca del obturador.
- Dé tres vueltas a las roscas del tubo de desagüe con cinta selladora y aplique unabecka cantidad de sellador para tuberías a las roscas.
Enrosque el tubo de desague en el cuerpo y apiétrelo bien.

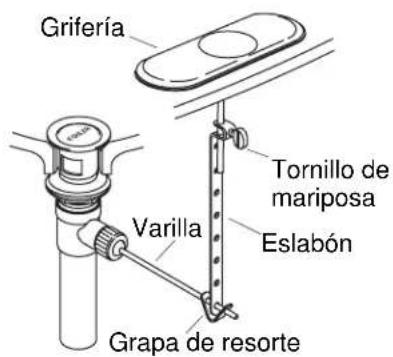

Deslice un extremo de la grapa por la varilla. Deslice el eslabon por la varilla con el tornillo de mariposa orientado hacer la parte posterior del aparato sanitario.
- Apriete el除外 extremo de la grapa, alineando el orificio con la varilla.
- Mueva el eslabón a la posición correcta, adelantando la grapa con los dedos y deslizándolo por la varilla.
- Inserte la varilla del tirador en el orificio de la gridería, y bajo en el orificio del eslabón.

Termine la instalacion del desague - Estilo A (cont.)

Apriete el tornillo de mariposa en el eslabon de manera que la perilla del tirador de desague sobresalga por el orificio del tirador de desague.

Aparato sanitario

8. Instalación del desagüe - Estilo B

Retire la cubierta protectora de la brida.
Aplique una tira de masilla de plomeria u除外 sellador en la parte inferior de la brida, según las instrucciones del fabricante.
Monte la tuerca, la arandela plana y el empaque conico (con la parte conica hacía arriba) por completeo en el cuerpo.
- Inserte el cuerpo de desagüe en el orificio de desagüe por la parte inferior del aparato sanitario.
Apriete bien la brida en el cuerpo de desague con la mano por la parte superior del aparato sanitario.
Asegürese de que el orificio de sellado del cuerpo de desagué esté orientado hacía el dorso del aparato sanitary y apriete bien la tuerca.
- Elimine el excesso de masilla de plomería o sellador.

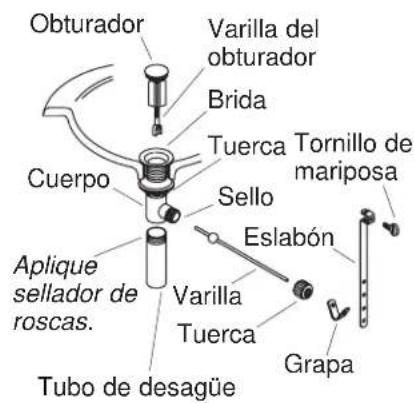

9. Terminate la instalación del desagüe - Estilo B

• Empuje el sello dentro del orificio de sellado en el cuerpo.
  Introduzca el obturador en la brida.
  En las instalaciones normales, inserte el extremo corto de la varilla en el orificio de sellado del cuero y por debajo del obturador. Cuando realice instalaciones resistentes al vandalismigo, inserte la varilla a工程技术 del orificio en el obturador. Apriete la tuerca del cuero a mano.
  Retire y ajuste el obturador cuando sea necasario, de manera que se levante aproximadamente 3 / 8'' (1 cm) al abrirse. Para ajustarlo, gire la varilla roscada del obturador hacer bajo o fuera segun sea necasario. Vuelva a apretar la tuerca del obturador.
  Aplique cinta selladora de roscas a las roscas del tubo de desague y enrosque el tubo de desague en el cuerpo. Apriete bien el tubo de desague.
  Deslice un extremo de la grapa por la varilla. Deslice el eslabon por la varilla con el tornillo de mariposa orientado hacer la parte posterior del aparato sanitario.
• Apriete el otro extremo de la grapa, alineando el orificio con la varilla. Mueva el eslabon a la posicion correcta, antesando la grapa con los dedos y deslizandolo por la varilla.
• Inserte la varilla del tirador en el orificio de la griferia, y bajo en el orificio del eslabón.

Termine la instalacion del desague - Estilo B (cont.)

Apriete el tornillo de mariposa en el eslabón deundrya que la perilla del tirador de desagüe sobresalga 1 / 2'' (1,3 cm) por el orificio del tirador de desagüe.

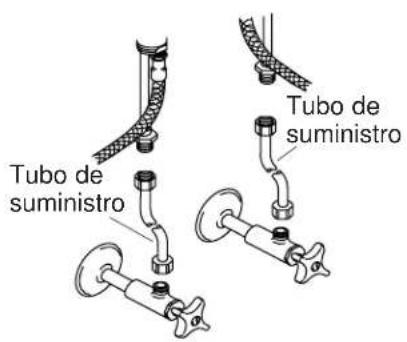

10. Conexiones de suministro

Instale el lavabo siguiendo las instrucciones del fabricante.
- Conecte los tubos de suministro a los cuerpos de valvulayalas llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fria.
Apriete todas las conexiones.

11. Verificacion de la instalacion

• Conecte el tubo de desagüe y el sifón tipo P (según sea necesario).
  Asegürese de que todas las conexiones estén apretadas.
  Gire el aireador hacla izquierda para quitarlo.
  Abra el desague.
• Abra el suministro de agua principal y verifique que no haya fugas. Repare según sea necesario.
• Abra las valvulas del agua fria y caliente, ycede que el agua fluya durante un minuto para eliminar los residuos. Verifique que no haya fugas. Cierre las llaves de paso.
  Limpie el aireador y vuelva a instalarlo.

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

Mexico: 001-877-680-1310

kohler.com

THEBOLD LOOK

OF KOHLER.

2004 Kohler Co.

1010441-2-B
