Type de produit	Robinet de cuisine mono-commande
Marque	Kohler
Modèle	Coralais K-15171
Conception	Pommeau de douche escamotable intégré (vaporisateur)
Matériau	Laiton chromé
Nombre de trous requis	2 trous (robinet + vaporisateur)
Type d’installation	Sur évier, avec écrou de fixation
Hauteur totale (approx.)	28 cm (11 pouces)
Hauteur du bec (approx.)	15 cm (6 pouces)
Portée du bec (approx.)	20 cm (8 pouces)
Poids net (approx.)	2,3 kg (5 lbs)
Alimentation en eau	Flexibles d’alimentation 3/8" (raccords mâles fournis)
Pression d’eau recommandée	1,4 – 5,5 bar (20 – 80 psi)
Température max. de l’eau	60 °C (140 °F)
Débit max. (à 3 bar)	8,3 L/min (2,2 GPM)
Fonctions principales	Commande unique de débit et température ; douchette extractible
Réglage de température	Limiteur de température réglable (5,3 °C par cran)
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l’eau savonneuse ; éviter les produits abrasifs
Sécurité	Conforme aux codes de plomberie locaux ; utilisation d’un mastic d’étanchéité recommandée
Pièces détachées et réparabilité	Cartouche, joints, aérateur, etc. disponibles ; notice technique incluse
Garantie	Garantie limitée à vie (selon conditions Kohler)
Certifications	Faible teneur en plomb (conforme aux normes NSF/ANSI 61)

FOIRE AUX QUESTIONS - Coralais K-15171 KOHLER

Quels outils sont nécessaires pour installer le robinet Coralais K-15171 ?

Vous aurez besoin d'un tournevis cruciforme, de mastic de plomberie, d'une clé hexagonale, d'une clé à molette et de deux raccords mâles d'alimentation de 3/8" (fournis).

Comment éviter les fuites après l'installation du robinet ?

Assurez-vous d'appliquer du mastic d'étanchéité sous la sous-applique et le support du vaporisateur, et serrez bien tous les écrous. Vérifiez les flexibles pour éviter les pliures sévères.

Puis-je installer ce robinet sur un évier à un trou ?

Non, le Coralais K-15171 nécessite deux trous : un pour le robinet principal et un pour le vaporisateur. Si votre évier n'a qu'un trou, vous devrez percer un second trou ou choisir un modèle différent.

Comment régler la température maximale de l'eau ?

Retirez la poignée et le capuchon, puis soulevez la tige de la valve. Alignez la languette d'arrêt avec l'écrou pour définir la température max, puis tournez l'indexeur et le disque d'un certain nombre de crans (chaque cran = 5,3 °C). Refermez après réglage.

Que faire si le débit d'eau est faible ?

Vérifiez que les flexibles d'alimentation ne sont pas pliés ou noués. Nettoyez l'aérateur en le dévissant et en retirant les débris. Assurez-vous que les vannes d'arrêt sont complètement ouvertes.

Comment nettoyer le robinet Coralais sans l'endommager ?

Utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, acides ou contenant de l'ammoniaque. Rincez à l'eau claire et séchez avec un chiffon.

Le vaporisateur (douchette) peut-il être remplacé ?

Oui, le vaporisateur est un élément séparé. Vous pouvez commander une pièce de rechange auprès de Kohler. Suivez les instructions de la notice pour le retrait et l'installation.

Quelle est la garantie de ce robinet ?

Kohler offre une garantie limitée à vie pour ce modèle, couvrant les défauts de matériaux et de fabrication sous utilisation normale. Consultez les conditions détaillées sur le site Kohler.

Comment savoir si l'eau chaude et l'eau froide sont bien connectées ?

La notice indique que le raccord gauche est pour l'eau chaude et le droit pour l'eau froide. Après installation, ouvrez la vanne et vérifiez la température au bec. Si inversé, permutez les flexibles.

Puis-je utiliser ce robinet avec un chauffe-eau instantané ?

Oui, mais la température de l'eau ne doit pas dépasser 60 °C (140 °F). Vérifiez la compatibilité de votre chauffe-eau avec les pressions et débits recommandés (1,4 – 5,5 bar).

MODE D'EMPLOI Coralais K-15171 KOHLER

Français, page" Français-1"

Guide d'installation Robinets d'évier de cuisine mono-contrôle

Outils et matériels

Tournevis cruciforme

Mastic de plomberie

Clé hexagonale

Clé à molette

Deux raccords mâles d'alimentation de 3/8"

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection jusqu'à être prêt à l'installation.

Avant de commencer (cont.)

☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

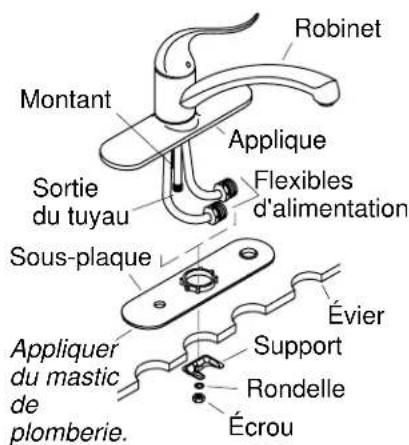

Montant Sortie du tuyau Sous-plaque Applique Flexibles d'alimentation Robinet Évier Support Rondelle Écrou Appliquer du mastic de plomberie.

1. Installation du robinet

ATTENTION : Risque de limitation de débit d'eau et d'endommagement du produit. Faire très attention en pliant les flexibles d'alimentation pour éviter les noeuds.

□ Glisser passer la sous-applique sur les tuyaux d'alimentation du robinet et sortie du flexible.
□ Placer la sous-applique à la base de l'applique.
□ Appliquer du mastic d'étanchéité ou un produit semblable sur le dessous de la sous-applique selon les instructions du fabricant du mastic.
□ Passer les tuyaux d'alimentation du robinet et la sortie du flexible par l'orifice prévu dans l'évier.
□ Centrer et aligner le robinet sur l'évier.
□ Glisser le support et la rondelle sur le montant.
□ Serrer l'écrou à fond sur le montant.

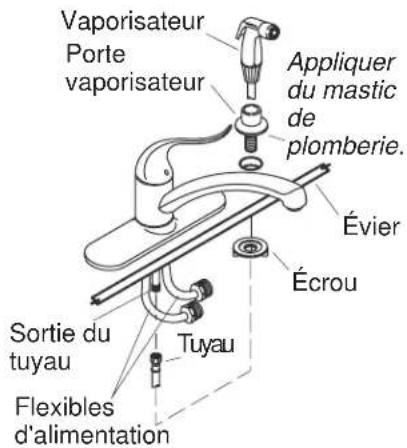

Vaporisateur Porte vaporisateur Appliquer du mastic de plomberie. Évier Écrou Sortie du tuyau Tuyau Flexibles d'alimentation

2. Installer le vaporisateur

ATTENTION : Risque de restriction de débit d'eau. Des pliures sévères des tuyaux d'alimentation du robinet peuvent créer des noeuds. Un débit d'eau restreint pourrait en résulter. Pour éviter les noeuds, plier les tuyaux d'alimentation du robinet avec précaution.

□ Appliquer du mastic de plombier ou un joint semblable sous l'applique du vaporisateur selon les instructions du fabricant.
□ Insérer le support du vaporisateur dans l'orifice de l'évier.
□ Serrer à la main l'écrou au support du vaporisateur d'en-dessous de l'évier.
□ Retirer tout excédent de mastic de plombier ou de joint d'étanchéité.
□ Plier avec précaution les flexibles d'alimentation du robinet pour le raccordement du flexible.
□ Insérer le flexible du vaporisateur dans son support.
□ Raccorder le flexible à sa sortie.

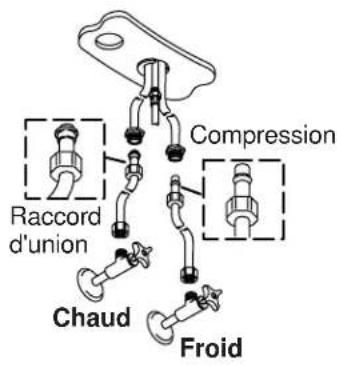

Compression Raccord d'union Chaud Froid

Aérateur

3. Installer les alimentations

REMARQUE : Installer l'évier à cet instant, s'il ne l'est pas déjà.

S'assurer de suivre les instructions emballées avec l'évier.

□ Raccorder les tubes d'alimentation aux entrées de robinet et arrêts d'alimentation. Gauche est chaud, droite est froid.
□ Serrer toutes les connexions.

4. Vérification de l'installation

□ Retirer l'aérateur de l'extrémité du bec en le pivotant vers la gauche.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la poignée du robinet vers la position OUVERTURE.
□ Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute.
□ Presser la poignée du robinet vers le bas en position FERMETURE.
□ Rattacher l'aérateur en le tournant vers la droite.

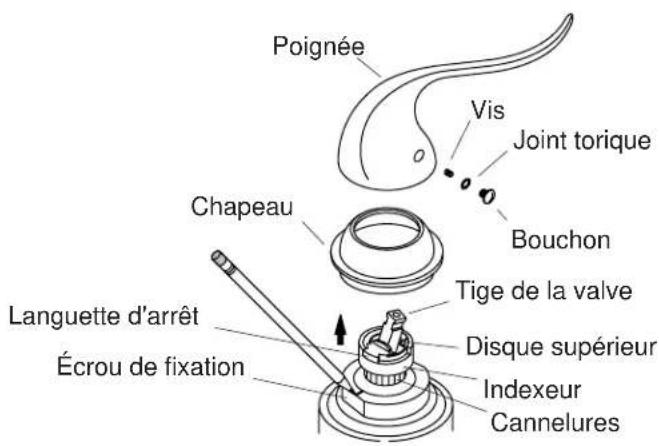

Poignée Vis Joint torique Bouchon Chapeau Tige de la valve Disque supérieur Indexeur Cannelures Languette d'arrêt Écrou de fixation

5. Réglages de température d'eau

REMARQUE : Avant d'ajuster la température d'eau, s'assurer que la poignée soit tournée complètement vers la gauche. Ceci est la position du chaud maximal.

□ Retirer le bouchon, le joint torique et la vis de la poignée.
□ Retirer la poignée et le chapeau du corps du robinet.
□ Soulever la tige de la valve vers le haut et hors de la languette d'arrêt. L'eau s'écoulera.
□ Aligner la languette d'arrêt avec l'écrou de fixation afin d'établir la température maximale.
□ Marquer la température maximale sur l'écrou de fixation avec un feutre ou un crayon.
□ Soulever l'indexeur et le disque afin de dégager les cannelures.

REMARQUE : Chaque encoche de cannelure représente approximativement 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque et la tige de valve vers la gauche jusqu'à atteindre ce que la température soit correctement ajustée.
- Presser l'indexeur et le disque pour couvrir les cannelures après le réglage de température. S'assurer que le disque soit complètement mis en place dans l'indexeur.
□ Pousser la tige de la valve vers le bas sur la languette d'arrêt. L'eau s'arrêtera.

Réglages de température d'eau (cont.)

□ Retirer le chapeau, la poignée, le joint torique, la vis, et le bouchon.
