Tipo de producto	Grifería de cocina monomando
Marca	Kohler
Modelo	Coralais K-15171
Diseño	Cabezal de ducha extraíble integrado (rociador)
Material	Latón cromado
Número de orificios requeridos	2 orificios (grifo + rociador)
Tipo de instalación	Sobre fregadero, con tuerca de fijación
Altura total (aprox.)	28 cm (11 pulgadas)
Altura del caño (aprox.)	15 cm (6 pulgadas)
Alcance del caño (aprox.)	20 cm (8 pulgadas)
Peso neto (aprox.)	2,3 kg (5 libras)
Alimentación de agua	Flexibles de alimentación 3/8" (conectores macho incluidos)
Presión de agua recomendada	1,4 – 5,5 bar (20 – 80 psi)
Temperatura máx. del agua	60 °C (140 °F)
Caudal máx. (a 3 bar)	8,3 L/min (2,2 GPM)
Funciones principales	Control único de caudal y temperatura; rociador extraíble
Ajuste de temperatura	Limitador de temperatura ajustable (5,3 °C por muesca)
Mantenimiento y limpieza	Limpiar con un paño suave y agua jabonosa; evitar productos abrasivos
Seguridad	Conforme a los códigos de fontanería locales; se recomienda usar masilla selladora
Piezas de repuesto y reparabilidad	Cartucho, juntas, aireador, etc. disponibles; manual técnico incluido
Garantía	Garantía limitada de por vida (según condiciones de Kohler)
Certificaciones	Bajo contenido de plomo (conforme a las normas NSF/ANSI 61)

Preguntas frecuentes - Coralais K-15171 KOHLER

¿Qué herramientas se necesitan para instalar el grifo Coralais K-15171?

Necesitará un destornillador de estrella, masilla para fontanería, una llave hexagonal, una llave ajustable y dos conectores macho de alimentación de 3/8" (incluidos).

¿Cómo evitar fugas después de la instalación del grifo?

Asegúrese de aplicar masilla selladora debajo de la placa base y el soporte del rociador, y apriete bien todas las tuercas. Verifique las mangueras para evitar dobleces pronunciados.

¿Puedo instalar este grifo en un fregadero de un solo orificio?

No, el Coralais K-15171 requiere dos orificios: uno para el grifo principal y otro para el rociador. Si su fregadero tiene solo un orificio, deberá perforar un segundo orificio o elegir un modelo diferente.

¿Cómo ajustar la temperatura máxima del agua?

Retire la manija y la tapa, luego levante el vástago de la válvula. Alinee la lengüeta de tope con la tuerca para definir la temperatura máxima, luego gire el indexador y el disco un cierto número de muescas (cada muesca = 5,3 °C). Vuelva a cerrar después del ajuste.

¿Qué hacer si el caudal de agua es bajo?

Verifique que las mangueras de alimentación no estén dobladas o enredadas. Limpie el aireador desenroscándolo y retirando los residuos. Asegúrese de que las válvulas de cierre estén completamente abiertas.

¿Cómo limpiar el grifo Coralais sin dañarlo?

Use un paño suave y agua jabonosa. Evite limpiadores abrasivos, ácidos o que contengan amoníaco. Enjuague con agua limpia y seque con un paño.

¿Se puede reemplazar el rociador (ducha manual)?

Sí, el rociador es un elemento separado. Puede solicitar una pieza de repuesto a Kohler. Siga las instrucciones del manual para retirarlo e instalarlo.

¿Cuál es la garantía de este grifo?

Kohler ofrece una garantía limitada de por vida para este modelo, que cubre defectos de materiales y fabricación bajo uso normal. Consulte los términos detallados en el sitio web de Kohler.

¿Cómo saber si el agua caliente y el agua fría están bien conectadas?

El manual indica que la conexión izquierda es para agua caliente y la derecha para agua fría. Después de la instalación, abra la válvula y verifique la temperatura en el caño. Si está invertido, intercambie las mangueras.

¿Puedo usar este grifo con un calentador de agua instantáneo?

Sí, pero la temperatura del agua no debe exceder los 60 °C (140 °F). Verifique la compatibilidad de su calentador de agua con las presiones y caudales recomendados (1,4 – 5,5 bar).

MANUAL DE USUARIO Coralais K-15171 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página" Español-1"

1010460-2-B

THE BOLD LOOK OF KOHLER®

Tools and Materials

Guía de instalación Griferías monomando de fregadero de cocina

Herramientas y materiales

Destornillador de punta de cruz (Phillips)

Masilla de plomería

Llave hexagonal

Llave ajustable

Dos conexiones macho de suministro de 3/8"

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Dedique unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Cierre los suministros de agua.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
□ En las instalaciones nuevas, monte la grifería en el fregadero antes de instalar el fregadero.
□ Antes de la instalación, desembale la grifería nueva y revise con cuidado todas las piezas para ver si están dañadas. Luego, vuelva a poner la grifería en la caja hasta el momento de la instalación.

Antes de comenzar (cont.)

□ La empresa Kohler se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

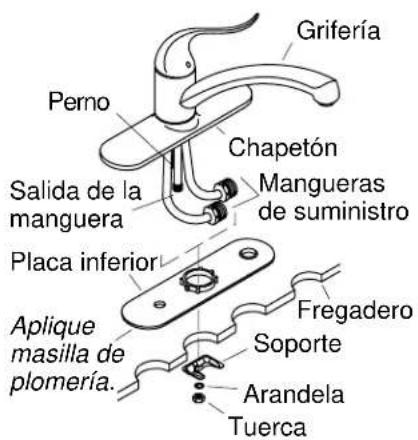

Grifería Perno Chapetón Salida de la manguera Mangueras de suministro Placa inferior Aplique masilla de plomería. Fregadero Soporte Arandela Tuerca

1. Instalación de la grifería

PRECAUCIÓN: Riesgo de flujo limitado del agua y de daños al producto. Tenga cuidado al doblar las mangueras de suministro para evitar la formación de pliegues.

□ Deslice la placa inferior subiéndola por las mangueras de suministro de la grifería y la salida de la manguera.
□ Coloque la placa inferior debajo del chapetón.
□ Aplique una tira de masilla de plomería u otro sellador por debajo de la placa inferior según las instrucciones del fabricante.
□ Haga pasar las mangueras de suministro de la grifería y la salida de la manguera a través del orificio en el fregadero.
□ Centre y alinee la grifería en el fregadero.
□ Deslice la abrazadera y la arandela por el perno.
□ Apriete bien la tuerca en el perno.

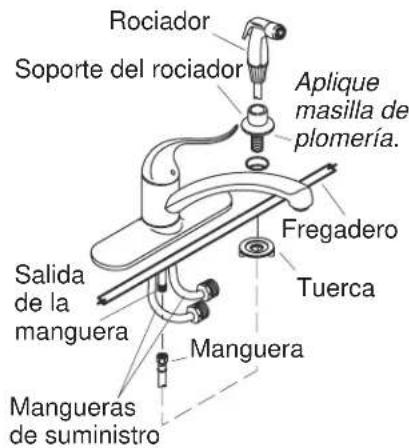

Rociador Soporte del rociador Aplique masilla de plomería. Fregadero Tuerca Salida de la manguera Manguera Mangueras de suministro

2. Instale el rociador

PRECAUCIÓN: Riesgo de flujo limitado del agua. Los pliegues en las mangueras de suministro de la grifería pueden formar acodaduras. Lo que puede producir un flujo limitado del agua. Tenga cuidado al doblar las mangueras de suministro para evitar que se formen acodaduras.

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del chapetón del rociador, según las instrucciones del fabricante.
□ Inserte el rociador a través del orificio del fregadero.
□ Apriete la tuerca con la mano en el soporte del rociador por debajo del fregadero.
□ Elimine el exceso de masilla de plomería o sellador.
□ Doble las mangueras de suministro con cuidado de forma que se facilite el acceso a la conexión de la manguera.
□ Inserte la manguera del rociador a través del soporte del rociador.
□ Conecte la manguera a la salida de la manguera.

Enlace de unión Agua caliente Compresión Agua fría

Aireador

3. Instale los suministros

NOTA: Si el fregadero no está instalado, instálelo en este momento. Asegúrese de seguir todas las instrucciones incluidas con el fregadero.

□ Conecte los tubos de suministro a las entradas de la grifería y a las llaves de paso. El lado izquierdo corresponde al agua caliente, y el derecho, al agua fría.
□ Apriete todas las conexiones.

4. Verificación de la instalación

□ Gire el aireador hacia la izquierda para sacarlo del extremo del surtidor.
□ Abra el suministro principal de agua.
□ Gire la manija de la grifería a la posición abierta.
□ Haga circular agua caliente y luego fría por la grifería durante un minuto aproximadamente.
□ Presione la manija de la grifería hacia abajo, a la posición cerrada.
□ Gire el aireador a la derecha para volver a montarlo.

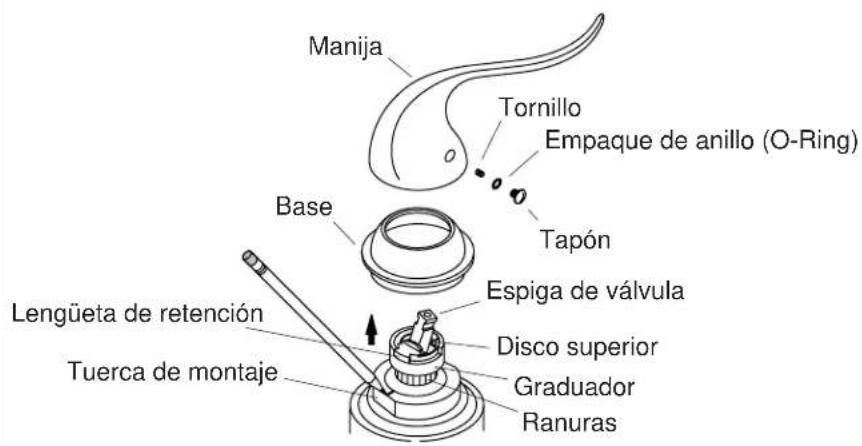

Manija Tornillo Empaque de anillo (O-Ring) Base Tapón Espiga de válvula Lengüeta de retención Disco superior Tuerca de montaje Graduador Ranuras

5. Ajustes de la temperatura del agua

NOTA: Antes de ajustar la temperatura del agua, asegúrese de haber girado la manija completamente a la izquierda. Esta es la posición máxima del agua caliente.

□ Retire el tapón, el empaque de anillo (O-ring) y el tornillo de la manija.
□ Retire la manija y la base del cuerpo de la grifería.
□ Levante la espiga de la válvula y sáquela de la lengüeta de retención. Empezará a salir agua.
□ Alinee la lengüeta de retención con la tuerca de montaje para establecer la temperatura máxima.
□ Marque la temperatura máxima en la tuerca de montaje con un lápiz o marcador.
□ Levante el graduador y el disco hasta que no cubran las ranuras.

NOTA: Cada ranura representa aproximadamente 9,5°F (5,3°C).

□ Gire el graduador, el disco y la espiga de la válvula a la izquierda hasta que la temperatura se haya ajustado correctamente.
□ Presione el graduador y el disco hacia abajo para cubrir las ranuras una vez que la temperatura esté ajustada. Asegúrese de que el disco encaje completamente en el graduador.
□ Presione la espiga de la válvula hacia abajo sobre la lengüeta de retención. Se cortará el agua.

Ajustes de la temperatura del agua (cont.)

□ Reinstale la base, la manija, el empaque de anillo (O-ring), el tornillo y el tapón.
