GP Jet 1202 Niro - Pompe à eau EINHELL - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Pompe à eau
Marque	Einhell
Modèle	GP Jet 1202 Niro
Tension de secteur	230 V ~ 50 Hz
Puissance absorbée	1200 W
Débit max.	4000 l/h
Hauteur de refoulement max.	45 m
Pression de refoulement max.	4,5 bar
Hauteur d'aspiration max.	8 m
Raccordement aspiration et refoulement	1" G
Température max. du fluide	35 °C
Niveau de pression acoustique (LPA)	69 dB(A)
Niveau de puissance acoustique (LWA)	79,6 dB(A)
Numéro d'article	41.813.20
Type de fluide refoulé	Eau claire, eau pluviale, eau usée peu concentrée
Utilisation principale	Irrigation et arrosage de jardins, espaces verts
Protection moteur	Thermostat incorporé (arrêt automatique en surchauffe)
Protection électrique recommandée	Disjoncteur différentiel 30 mA
Garniture d'aspiration incluse	Non
Entretien courant	Rincer à l'eau, vider et ranger au sec
Remplacement câble secteur	Par un électricien spécialisé uniquement
Pièces de rechange	Originales Einhell recommandées
Garantie	12 mois à compter de la date d'achat

FOIRE AUX QUESTIONS - GP Jet 1202 Niro EINHELL

Quelle est la tension d'alimentation de la pompe Einhell GP Jet 1202 Niro ?

La pompe fonctionne sous une tension de 230 V ~ 50 Hz et doit être raccordée à une prise de courant avec contact de protection.

Quels types de liquides puis-je utiliser avec cette pompe ?

La pompe est conçue pour refouler de l'eau claire, de l'eau pluviale ou de l'eau usée peu concentrée. Il est interdit de refouler des liquides inflammables, gazeux, explosifs, agressifs (acides, lessives) ou contenant des substances abrasives (sable).

Comment installer correctement la conduite d'aspiration ?

La conduite d'aspiration doit être posée en montant de la prise d'eau vers la pompe, sans boucle au-dessus du niveau de la pompe. Utilisez la soupape d'aspiration fournie et assurez-vous que le raccord est étanche pour éviter l'aspiration d'air. La soupape doit être immergée profondément pour éviter une marche à vide.

Que faire si la pompe n'aspire pas d'eau ?

Vérifiez que la soupape d'aspiration est bien immergée, que le corps de pompe est rempli d'eau, que la conduite d'aspiration est étanche et que la hauteur d'aspiration ne dépasse pas 8 m. Nettoyez la soupape d'aspiration si elle est bouchée.

Comment protéger la pompe contre le gel ?

En cas de risque de gel, videz complètement la pompe et rangez-la dans un endroit sec. Avant une longue inutilisation, rincez-la à l'eau claire, videz-la et stockez-la à l'abri du gel.

Quelle est la température maximale de l'eau que la pompe peut supporter ?

La température maximale du fluide refoulé ne doit pas dépasser 35 °C en service continu.

La pompe est-elle protégée contre les surcharges ?

Oui, le moteur est protégé par un thermostat incorporé qui arrête automatiquement la pompe en cas de surchauffe ou de blocage. Après refroidissement, la pompe redémarre automatiquement.

Quelle est la hauteur d'aspiration maximale de la pompe ?

La hauteur d'aspiration maximale est de 8 mètres. Au-delà, la pompe risque de ne plus aspirer correctement.

Comment entretenir la pompe après utilisation ?

Avant tout entretien, débranchez la pompe. Rincez-la soigneusement à l'eau claire, videz-la et rangez-la dans un endroit sec. En cas de bouchage, vous pouvez raccorder la conduite de refoulement à l'eau du robinet et mettre la pompe en marche par intermittence pour déboucher.

Où puis-je trouver des pièces de rechange pour cette pompe ?

Utilisez exclusivement des pièces de rechange originales Einhell. Pour commander, indiquez le type d'appareil, le numéro d'article (41.813.20) et le numéro d'identification. Contactez le service après-vente ISC.

MODE D'EMPLOI GP Jet 1202 Niro EINHELL

1. Consignes de sécurité

Prière de lire attentivement le mode d'emploi et de suivre les instructions. Familiarisez-vous avec l'appareil, le bon emploi et les consignes de sécurité à l'aide de ce mode d'emploi. - Prenez des mesures appropriées pour mettre l'appareil hors de portée des enfants. L'utilisateur est responsable vis-à-vis des tiers dans le rayon de travail de l'appareil. - Avant la mise en service, assurez-vous par un contrôle de spécialiste que les mesures préventives de protection électrique exigées sont existantes. - Pendant le fonctionnement de la pompe, personne ne doit se couvrir dans le fluide refoulé. L'utilisation de la pompe dans les piscines, les pièces d'eau ou les jets d'eau etc. est autorisée uniquement avec un disjoncteur à courant de défaut (courant de défaut max.: 30mA selon les normes VDE, partie 702). Veuillez consulter votre spécialiste électricien. - Avant chaque emploi, faites un contrôle visuel de l'appareil. Ne pas utiliser l'appareil dans le cas où les dispositifs de sécurité sont endommagés ou usés. Ne jamais désactiver les dispositifs de sécurité. - Utilisez l'appareil exclusivement pour l'application prévue dans le mode d'emploi. - Vous êtes responsables de la sécurité dans le domaine de travail. Si le câble de la pompe ou la fiche sont déteriorés par des effets extérieurs, ne jamais réparer le câble! Il faut absolument échanger le câble. Ce travail ne doit être confié qu'à un spécialiste électricien (voir chapitre "Changement du câble secteur"). La tension de 230 V en courant alternatif indiquée sur la plaque signalétique de la pompe doit correspondre à la tension de secteur sur place. - Ne jamais soulever, transporter ou fixer la pompe par le câble électrique. Assurez-vous que les connecteurs électriques se trouvent en dehors de la zone d'inondation et à l'abri de l'humidité. - Débranchez l'appareil avant tout travail sur la pompe.

Évitez que la pompe ne soit exposée à un jet d'eau direct. L'exploitant est responsable du respect des prescriptions de sécurité et d'installation locales (consultez éventuellement un spécialiste electricien). L'utilisateur doit exclure des dommages consécutifs à l'inondation de locaux dus à une défaillance de la pompe, ennant des mesures appropriées (p. ex. installation d'alarme, pompe de réserve etc.). - En cas de panne de la pompe, les travaux respectifs ne doivent être effectués que par un spécialiste électricien ou par le service après-vente ISC. - Employez exclusivement les pièces de rechange Einhell. - Ne jamais laisser marcher la pompe à sec ni l'utiliser si la conduite d'aspiration est fermée. Le fabricant n'assume aucune garantie pour des dommages de la pompe dus à une marche à sec.

2. Durée de vie

La température maximale du fluide refoulé ne devrait pas dépasser +35°C en service continu.

Il est interdit de refouler des liquides inflammables, gazeux ou explosifs avec cette pompe.

Évitez également le refoulement de liquides agressifs (acides, lessives, sève d'écoulement de silo) ainsi que de liquides contenant des substances abrasives (sable).

Domaine d'application

Sert à l'irrigation et l'arrosage d'espaces verts, de carrés de légumes et de jardins. Pour l'utilisation avec des arroseurs. Avec préfiltre pour la prise d'eau de pièces d'eau, de ruisseaux, de réservoirs d'eau pluviale, de citernes d'eau pluviale et de puits.

Fluides refoulés

Sert au refoulement d'eau claire (eau douce), d'eau pluviale ou d'eau de desservice peu concentrée/d'eau usée

4. Information d'utilisation

Par principe, nous recommandons l'utilisation d'un préfiltre et d'une garniture d'aspiration complémentaires, un tuyau flexible d'aspiration, un panier d'aspiration et une valve de retenue afin d'éviter un temps prolongé d'amorçage et un endommagement inutile de la pompe provoqué par des pierres ou des corps étrangers solides.

1. Caractéristiques techniques:

Royal GP Jet 1202 NIRO
Tension de secteur: 230V ~ 50 Hz
Puisance absorbée: 1200 W
Débit max. 4000 l/h
Hauteur de refoulement max. 45 m
Pression de refoulement max. 4,5 bar
Hauteur d'aspiration 8 m
Raccord de refoulement et et d'aspiration: 1" G
Température d'eau max. 35°C
Niveau de pression acoustique LPA 69 dB(A)
Niveau de puissance acoustique LWA 79,6 dB(A)
Avec garniture d'aspiration non
Art.-No: 41.813.20

6. Installation électrique

Le raccordement électrique se fait par une prise de courant à contact de protection de 230V 50Hz. Protection par fusible : 10 ampères au minimum. La mise en et hors circuit s'effectue au moyen de l'interrupteur incorporé. Le moteur est protégé contre les surcharges ou contre un blocage par le thermostat incorporé. En cas de surchauffe, le thermostat arrête la pompe automatiquement. Après refroidissement, la pompe se remet automatiquement en circuit.

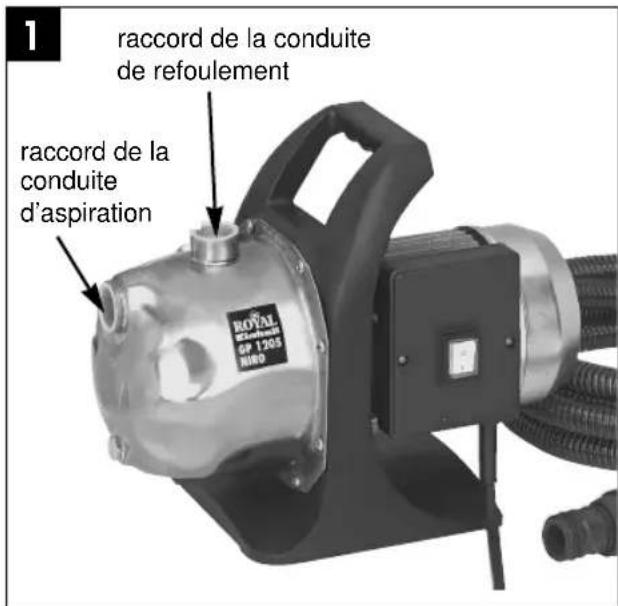

7. Conduite d'aspiration

• Visser le côté filté court du raccord filté fourni dans le raccord d'aspiration.
• Visser manuellement le tuyau flexible d'aspiration fourni avec l'écrou filtré sur le raccord filtré. Visser manuellement la soupape d'aspiration fournie sur le tuyau flexible d'aspiration. Dans le cas où la soupape d'aspiration fournie ne peut pas être utilisée, il faudrait installer une valve de retenue dans la conduite d'aspiration.
• Poser la conduite d'aspiration à partir de la prise d'eau vers la pompe en montant. Eviter impératifement la pose de la conduite d'aspiration au-dessus du niveau de la pompe. Les bulles d'air dans la conduite d'aspiration retardent et empêchent le processus d'aspiration. Les conduites d'aspiration et de refoulement doivent être installées de manière à ne pas exercer une pression mécanique sur la pompe.

La soupape d'aspiration devrait se couvrir profondément dans l'eau de sorte qu'une baisse du niveau d'eau ne provoque pas de marche à vide de la pompe. - Une conduite d'aspiration non étanche empêche l'aspiration d'eau à cause de l'aspiration d'air. Eviter l'aspiration de corps étrangers (sable etc.), au besoin, installer un préfiltre.

8. Raccordement de la conduite de refoulement

La conduite de refoulement (au moins 3/4") doit être raccordée directement ou par un raccord filtré sur le raccord de la conduite de refoulement (1"IG) de la pompe. Évidemment vous pouvez utiliser un tuyau de refoulement de 1/2 en employant des raccordements à vis appropriés. L'utilisation d'un tuyau de refoulement plus petit diminue le débit. - Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'échappement libre de l'air dans la conduite d'aspiration.

9. Mise en service

• Placer la pompe sur une surface plane et solide
• Installer la conduite d'aspiration prête à fonctionner
• Mise en place de l'installation électrique
• Remplir de l'eau dans la pompe par le raccord de refoulement
• Pendant le processus d'aspiration, assurer que les organes de fermeture (buses, soupapes etc.) dans la conduite de refoulement sont complètement ouverts de manière à permettre l'évacuation libre de l'air dans la conduite d'aspiration.
• Selon la hauteur d'aspiration et le volume d'air dans la conduite d'aspiration, le premier processus d'aspiration peut durer env. 0,5 à 5 minutes. En cas de durée prolongée d'aspiration, il faudrait de nouveau remplir de l'eau. Si la pompe est enlevée après l'emploi, il faut impérativement remplir de l'eau avant le nouveau raccordement et la remise en service.

10. Consignes d'entretien

La pompe ne nécessite presque pas d'entretien. Toutefois, nous recommandons un contrôle et un entretien réguliers pour une longue durée de vie. Attention!

Avant tout entretien, manoeuvrer la pompe hors tension. À cet effet, débrancher la fiche de la pompe de la prise de courant.

• Avant une non-utilisation prolongée ou la conservation pendant l'hiver, rincer la pompe soigneusement à l'eau, la vider et la ranger dans un endroit sec.
• En cas de risque de gel, vider complètement la pompe.
• À propo était bouchée, raccorder la conduite de refoulement à la conduite d'eau et retirer le tuyau flexible d'aspiration. Ouvrir la conduite d'eau. Mettre la pompe plusieurs fois en circuit pendant env. deux secondes. De cette façon, les bouchages peuvent être éliminés dans la plupart des cas.

11. Changement du câble secteur

Attention! Débrancher l'appareil! Un câble électrique défectueux ne doit être remplacé que par un spécialiste electricien.

12. Défaillances

Pas de démarrage

Causes Dépannage
Pas de tension du réseau Vérifier la tension
Roue à aubes est bloquée -Thermostat s'est arrêté Démonter la pompe et la nettoyer

Pompe n'aspire pas

Causes Dépannage
Soupape d'aspiration n'est pas dans l'eau Immerger la soupape d'aspiration
Corps de pompé sans eau Remplir de l'eau dans le raccord d'aspiration
Air dans la conduite d'aspiration Vérifier l'étanchéité de la conduite d'aspiration
Soupape d'aspiration non étanche Nettoyer la soupape d'aspiration
Panier d'aspiration (soupape d'aspiration) bouchée Nettoyer le panier d'aspiration
Hauteur d'aspiration max. dépassée Vérifier la hauteur d'aspiration

Débit insuffisant

Causes Dépannage
Hauteur d'aspiration trop élevé Vérifier la hauteur d'aspiration
Panier d'aspiration sali Nettoyer le panier d'aspiration
Niveau d'eau baisse rapidement Placer la soupape d'aspiration plus bas
Puisance de la pompé réduite Nettoyer la pompé et remplacer les à cause de substances nocives pièces usées

Thermorupteur met la pompe hors circuit

Cause Dépannage
Moteur surcharge - frottement élevé dû à Démoner la pô des corps solides Empêcher l'aspiration de corps solides	pompe et la nettoyer(filtre)

Attention!

La pompe ne doit pas marcher à vide.

13. Commande de pièces de rechange

Pour des commandes de pièces de rechange, indiquez les références suivantes :

1. Type de l'appareil
2. No. d'article de l'appareil
3. No. d'identification de l'appareil
4. No. de la pièce de rechange requise

Nous signalons à votre attention que - conformément à la loi relative à la responsabilité civile du producteur - nous ne pouvons pas être tenus responsables pour des dommages provoqués par nos appareils si ces dommages sont dus à une réparation mal appropriée ou causés par le fait que, lors d'un remplacement de pièces, les pièces originales Einhell ou d'autres pièces autorisées par nous, n'ont pas été utilisées. Nous ne pouvons pas non plus être rendus responsables des dommages survenus au cours d'une réparation qui n'a pas été effectuée par notre service après-vente ISC.

La période de garantie commence à partir de la date d'achat et dure 12 mois.

Sont pris en charge : les défauts de matériel ou de fonctionnement et de fabrication.

Les pièces de rechange requises et les heures de travail ne seront pas facturées.

Pas de prise en charge de garantie pour les dommages survenus ultérieurement.

Votre service après-vente.

Sous réserve de modifications
