BRUKSANVISNING GP Jet 1202 Niro EINHELL

Läsigenombruksanvisingen noggrant och beakta anvisingarna.Användbruksanvisingen till att informera dig om pumpen, dess Funktioner samt sakerhetsanvisingarna.Forvara bruksanvisingen tillsammans med pumpen.
Vidtag lampliga atgarden for att forhindra att barn far tillgang till pumpen.
Inom arbetsomradjet ar anecdaren alltid ansvarig gentemot tredje part.
- Kontrollera på att fackmässigt satt före driftstart att erforderliga elektriska skyddsätgärderna ar forhanden.
Medan pumpen ar i drift fär inga manniskor uppehalla sig i vattnet som skall pumpas upp.
simbassanger, tradgardsdammar, grunda dammar, springbrunnar och liknande fär pumpen endast anvandas med en jordfelsbrytare (max. Lackstrom 30 mA enl. VDE-foreskrift del. 702). Fraga en behörig elektriker.
- Kontrollera pumpen optiskt varje gäng innan du anvander den. Använd inte pumpen om sakerhetsanordningarna ar skadade eller slitna. Satt aldrig sakerhetsanordningar ur drift.
Anvand pumpen endast till det syfte som beskrivs ienna bruksanvisning.
Du ar sjalv ansvarig for sakerheten inom arbetsomradet.
- Om pumpkabeln eller stickkontakten skulle skadas pga. yttre paverkan, sä fär kabeln inter repareras! Kabeln maste bytas ut mot en ny. Detta arbete fär endast utforas av behörig elektriker.
Spänningen 230 volt växelspänning som anges på pumpens typskylt maste stämme overens med den aktuella natspänningen.
Pumpen far inte lyftas, transporteras aller fasas med natkabeln.
- Overtyga dig om att de elektriska stickkontakterna ligger inom ett översvämningssäkertområde och att de ar skyddade mot fuktigkeit.
Drag alltid ut stickkontakten innan du börjar att arbeta vid pumpen.
Undvik att utsatta pumpen for en direkt vattenstrale.
Användaren ar ansvarig for att lokala sakerhets- och monteringsbestammelser foljs. Fraga ev. en behörig elektriker.

Användaren skall med lämpiga atgärder (t.ex. installation av larmanlaggning, reserv pump) utesluta foljdskador fran översvämningar vid störningar i pumpdriften.
- Om pumpen ev. skulle upphöra att fungera, fär endast behörig elektriker eller ISC-kundtjänst reparera pumpen.
AnvendendastreservdilarfrAnEinhell.
Låt aldrig pumpen köra torter med maximal insugningsprestanda. Tillverkaren ger ingen garanti for pumpskador som har uppstätt frän torrkörning.

2. Varaktigkeit

Den maxima latemperaturen i den pumpade vatskan bor vid kontinuelerig drift inte overstiga +35^

Använd inte pumpen till att Transportera brännbara, gasbildande eller explosiva vätskor.

Undvik även att pumpa aggressiva vatskor (syra, lut, silo-lakvatten) somt vatskor med abrasiva amnen (sand).

3. Användningsändamål

Användningsområden

• Bevattning av planteringar, gronsaksland och tradgårdar
  Drift av vattenspridare
  Med forfilter: vattenavtappning fran dammar, baccar, regntunnor, regnqvattencisterner och brunnar

Vätskor som kan pumpas

Klart vatten (sötvatten), regnvatten och svag tvättlut/tappvatten kan pumpas.

4. Anvisningar om användning

Principiellt rekommenderar vi att ett forfilter och ett insugningsgarnityr inkl. sugslang, insugningskorg och backventil anvands, for att forhindra vantetid vid insugning och onodiga skador pa pumpen fran stenor och andra fasta partiklar.

1. Tekniska data:

Royal GP Jet 1202 NIRO
Nätspanning: 230V ~ 50 Hz
Effektforbrukning: 1200 W
Kapacitet max. 4000 l/h
Uppforderingshöjd max. 45 m
Tryck max. 4,5 bar
Sughöjd max. 8 m
Tryck- och suganslutting 1" involändig gänga
Vattentemperatur max 35°C
Ljudtrycksnivå LPA 69 dB(A)
Ljudeffektnivå LWA 79,6 dB(A)
Med insugningsgarnityr nej
Art.-nr.: 41.813.20

6. Elanslutning

Anslut pumpen tillett jordat uttag 230V 50Hz Sakring minst 10 Ampere.
Slà till resp. ifrán pumpen med den härfor avsedda strömbrytaren.
Motorn skyddas mot overbelastning aller blockering med en integrerad temperaturvakt. Temperaturvakten koplar ifran pumpen automatiskt vid overhetting. Pumpen koplas till automatiskt nar att den har svalnat.

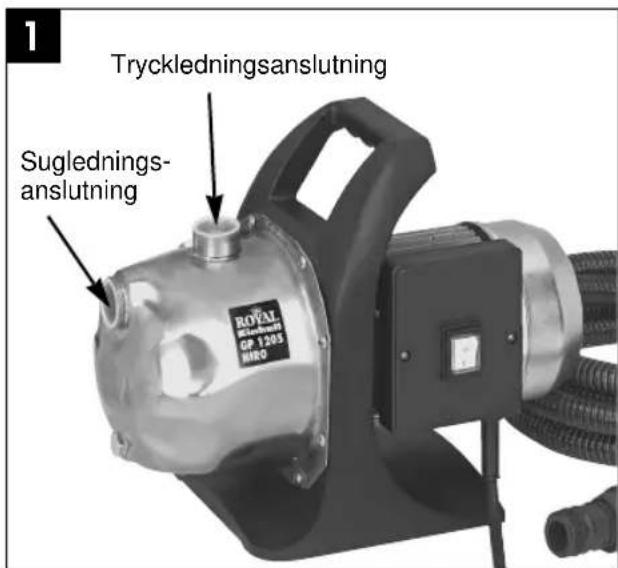

7. Sugledning

• Skruva in en valfri suglansnippel med den korta gängsidan i suganslutningen.
• Skruva fast den bifogade sugslangen inkl. gängmutter vid gängnippeln for hand.

• Skruva fast den bifogade sugventilen pa sugslangen for hand. Om den medfoljande sugventilen inte kan anvandas, bör en backventil installeras i sugledningen.
  Lagg sugledningen sa att den stiger fran vattenytan till pumpen. Undvik tvunget att lagga slangen högre an pumpen; luftbubblor i sugledningen fordrojer aller forhindrar insugningen.
  Lagg sug- och tryckledningarna sa att dessa inte utovar nagot mekaniskt tryck pa pumpen.
  Se till att sugventilen ligger tillrackigt djupt i vattnet sa att pumpen inte kör torrt om vatteniván skulle sjunka.

• Om sugledningen ar otat sugs luft in, vilket innebär att vatten inte kan sugars in.
  Undvik att suga in främande foremal (t.ex. sand). Montera ett forfilter vid behov.

S

8. Tryckledningsanslutning.

Tryckledningen (minst 3 / 4^* ) maste anslutas direkt, aller via en gängnippel, vid pumpens tryckledningsanslutning (1" invändig ganga)
Givetvis kan även en 1 / 2 tryckslang anvandas i combination med motvarsande omvanding. Kapaciteten reduceras dock av den mindre tryckslangen.
-Under insugningen skull avsparrningselementen som finns i tryckledningen (sprutmunstycken, ventiler etc.) öppnas helt, sä att luft som ev. finns i sugledningen kan tommas ur.

• Om pumpen ar tilltäppt, stäng tryckledningen vid vattenledningen och ta direfter av sugslangen. Öppna vattenledningen. Koppla in pumpen under två sekunder att flertal gänger. På detta satt kan du i de flesta fall atgärda tilltappningen.

11. Byte av nätledning

Observera:kontakten mellan apparaten och einatet borbavbrytas!
Om kraftledningen ar defekt,far ingen annan an en elektriker byta ut den.

9. Driftstart

Stall pumpen pa en plan och stabil yta.
Anslut sugslangen inför drift.
Anslut elektrisk strömförsörjning.
Fyll pa vatten vid pumpens tryckanslutning.
-Under insugningen skull avsparrningselementen som finns i tryckledningen (sprutmunstycken, ventiler etc.) öppnas helt, sä att luft som ev. finns i sugledningen kan tommas ur.
Beroende pa uppfordringshod och luftmangd i sugledningen kan forsta insugingen ta ca. 30 sek - 5 min. Fyll pa mer vatten om insugingen drojer langre.
- Om pumpen tas bort after användning, są maste vatten tvunget fyllas påigen vid nasta anslutning och driftstart.

10. Underhállsanvisningar

Pumpen ar i största möjiga man unterhällsfr. För lang livslängd reckommender vi dock att pumpen kontrolleras och unterhälls regelbundet. Obs!Fore varje underhäll skull pumpen kopplas spanningsfri, vilket innebar att pumpens stickkontakt skall dras ut ur vagguttaget.
- Vid langre uppehall ell er infor vintern skall pumpen spolas igenom noggrant med vatten, tommas komplett och forvara pa en torr plats.
Töm pumpen fullkomligt om det finns risk für frost.
Kontrollera after langre stillestand att rotorn roterar ordentlich genom att slà till och ifràn pumpen under kort tid.

12. Störningar

Motorn startar inte

Orsaker Åtgärder
Nätspänning saknas Kontrollera spänningen
Pumphjulet ar blockerat - termovakten Tag isär pumpen kopplat ifràn	och rengör)därefterhar

Pumpen suger inte in vatten

Orsaker Åtgårder
Sugventilen ligger inte i vattnet Lagg ner sugventilen i vattnet
Inget vatten i pumpkammaren Fyll på vatten vid insugningsanslutningen
Luft i sugledningen Kontrollera att sugledningen ar tät
Sugventilen ar otät Rengör sugventilen
Insugningskorgen (sugventil) ar tilltäppt Rengör insugningskorgen
Max. uppfordringshöjd har överskridis Kontrollera uppfordringshöjden

Otilracklig pumpmängd

Orsaker Åtgårder
För hög uppfordringshöjd Kontrollera uppfordringshöjden
Insugningskorgen ar nedsmutsad Rengör insugningskorgen
Vattenivånn sjunker snabbt Lagg sugventilen djupare
Pumpens prestanda försämras av skadliga ämnen Rengör pumpen och byt ut slitagedelen

Termovakten koplar ifrán pumpen

Orsaker Åtgärder
Motorn är überbelastad -"Forstark friktion Demontera pum frän främmandeöm Amnen Förhindra att främmandeöm amnen	pen och rengör)däfter sugs in (filter)

Obs!

Pumpen fár inte körā torrt.

13. Reservdelsbeställning

Häll följande uppgifter beredda vid beställning av reservdilar:

Pumpens typ
Pumpens artikelnummer
Pumpens id.-nr.
Reservdelsnummer for reservdelen som behoys

Vi understryker att vi enligt Lagen om produitansvar inte ansvarar for skador som har uppstatt fran vara Produktker, om dessa skador har fororsakats av ej andamalsenlig reparation erer anvanding av izeoriginaldelar fran Einhell, ell er av delar som inte har godkants av oss, och reparation inte har genomforts av ISC-kundtjanst.

D	GB	F	NL	E	P
EG KonformitätserklärungDer Unterzeichnende erklär imNamen derFirma	EC Declaration of ConformityThe Undersigned declares, onbehalf of	Déclaration de Conformité CELe sousgné déclare, au nomde	EC ConformiteitsverklaringDe ontdetekenaar verklaart innaam van defirma	Déclaration CE deConformidadPor la presente, el abajofirmante declara en nombre delapresa	Déclaration de conformidadeCEO abaixo assinado declara emnome daEmpresa

Garantitiden omfattar > et 1 ar< och börjar lopa frän och med kopedagen.

Garantin avser tillverknigsfel samt material- och Funktionsfel.

Dartill nödvändiga reservdilar och uppkommen arbetsidkommen ej att debiteras.

Garantin gäller ej För på fel som uppstatt på grund av nyttjandet.

Din kundtjanspartner

GARANTIEURKUNDE
