BEDIENUNGSANLEITUNG GP Jet 1202 Niro EINHELL

1. Sicherheitshinweise

m

-Bitte lessen Sie die Gebrauchsanweisung sorgfällig durch und beachten Sie deren Hinweise. Machen Sie sich anhand dieser Gebrauchsanweisung mit dem Gerät, dem richtigen Gebrauch sowie den Sicherheitshinweisen vertraut.
- Der Zugriff von Kindern, ist durch geeignete Maßnahmen zu verhindern.
Der Benutzer ist im Arbeitsbereich des Gerätes gegenüber Dritten verantwortlich.
Vor Inbetriebnahme ist durch fachmännische Prüfung sicherzustellen, daß die geforderten elektrischen Schutzmaßnahmen vorhanden sind.
Während des Betriebes der Pumpe)dürfen sich Personen nicht im Fordermedium aufhalten.
Das Betreiben der Pumpe an Schwimmbecken, Gartenteichen, Flachteichen, Springbrunnen und dgl. ist nur mit Fehlerstrom-Schutzschalter (max. Fehlerstrom 30mA nach VDE Vorschrift Teil 702) zulässig. Fragen Sieitte Ihren Elektrofachmann.
Fuhren Sie vor jeder Benutzung eine Sichtprüfung des Gerätes durch. Benützen Sie das Gerät nicht, wenn Sicherheitsvorrichtungen beschädigt oder abgenutzt sind. Setzen Sie nie Sicherheitsvorrichtungen außer Kraft.
-Verwenden Sie das Gerät ausschließlich entsprechend dem in dieser Gebrauchsanweisung angegebenen Verwendungszweck.
Sied sind fur die Sicherheit im Arbeitsbereich verantwortlich
- Sollte das Pumpenkabel oder der Stecker aufgrund äußerer Einwirkungen beschädigt werden, so darfas Kabel nicht repariert werden! Das Kabel muß gegen ein neues ausgetauscht werden. Diese Arbeit darf nur druch einen Elektrofachmann ausgeführrt werden.
Die auf dem Typenschild der Pumpe angegebene Spannung von 230 Volt Wechselspannung muß der vorhandenen Netzspannung entsprechen.
Die Pumpe niemals am Netzkabel anheiten, transportieren oder befestigen.
- Stellen Sie sicher, daß die elektrische Steckverbindungen im überflutungssicheren Bereich liegen, bzw. vor Feuchtigkeit geschützt sind.
Vor jeder Arbeit an der Pumpe Netzsteckerziehen.

• Vermeiden Sie, daß die Pumpe einem direkten Wasserstrahl ausgesetzt wird.
  Fur die Einhaltung ortsbezogener Sicherheitsund Einbaubestimmungen ist der Betreiber verantwortlich. (Fragen Sie eventuell einen Elektrofachmann)
• Folgeschäden durch eine Überflutung von Räumen bei Störungen an der Pumpe hat der Benutzer durch geeignete Maßnahmen (z.B. Installation von Alarmanlage, Reservepumpe o.a.) auszuschreiben.
• Bei einem eventuellen Ausfall der Pumpe dürfen Reparaturarbeiten nur durch einen Elektrofachmann oder durch den ISC-Kundendienst durchgeführt werden.
  -Verwenden Sie ausschließlich Einhell Ersatzteile
  Die Pumpe darf nie trocken laufen, oder mit voll geschlossener Ansaugleistung betrieben werden. Für Schäden an der Pumpe, die durch Trockenlauf entstehen, erlischt die Garantie des Herstellers.

2. Beständigkeit

Die maximale Temperatur der Forderflüssigkeit sollte im Dauerbetrieb +35^ nicht überschreiben. Mit dieser Pumpe dürfen keine brennbaren, gasenden oder explosiven Flüssigkeiten gefördert werden.

Die Forderung von aggressiven Flüssigkeiten (Säuren, Laugen, Silosickersaft usw.) sowie Flüssigkeiten mit abrasiven Stoffen (Sand) ist ebenfalls zu vermeiden.

3. Verwendungszweck

Einsatzbereich

Zum Bewässern und Gießen von Grünanlagen, Gemüsebeeten und Garten
Zum Betrieb von Rasensprengern
Mit Vorfilter zur Wasserentnahme aus Teichen, Bachen, Regentonnen, Regenwasser-Zisternen und Brunnen

Fördermedien

Zur Förderung von klarem Wasser (Süßwasser), Regenwasser oder leichte Waschlage/ Brauchwasser

4. Bedienungshinweise

Grundsätzlich empfehlen wir die Verwendung eines Vorfilters und einer Sauggarnitur mit Saugschlauch, Saugkorb und Ruckschlagventil, um lange Wiederansaugzeiten und eine unnötie Beschädigung der Pumpe durch Steine und feste Fremdkörper zu verhindern.

1. Technische Daten:

Royal GP Jet 1202 NIRO
Netzsanschluß: 230V ~ 50 Hz
Aufnahmeleistung: 1200 W
Fördermenge max. 4000 l/h
Förderhöhe max. 45 m
Förderdruck max. 4,5 bar
Ansaughöhe max. 8 m
Druck und Sauganschluß: 1" IG
Wassertemperatur max. 35°C
Schalldruckpegel LPA 69 dB(A)
Schalleistungspegel LWA 79,6 dB(A)
mit Sauggarnitur kein
Art.-Nr.: 41.813.20

6. Elektrischer Anschluß

Der elektrische Anschluß erfolgt an einer Schutz-kontakt-Steckdose 230 V ~ 50 Hz. Absicherung mindestens 10 Ampere
Die Ein-Ausschaltung erfolgt mit dem eingebautem Schalter.
Gegen Überlastung oder Blockierung wird der Motor durch den eingebauten Temperaturwächter geschützt. Bei Überhitzung schaltet der Temperaturwächter die Pumpe automatisch ab und nach dem Abkühlen schaltet sich die Pumpe wieder selbstständig ein.

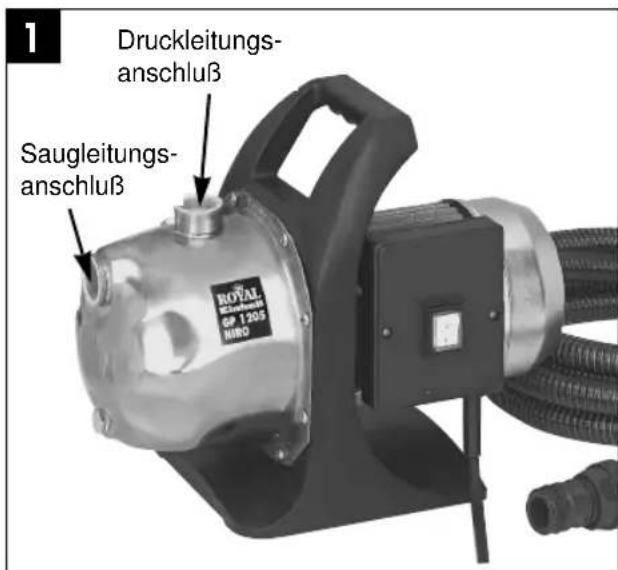

7. Saugleitung

Den beiliegenden Saugschlauchanschluss Gewindenippel mit der kurzen Gewindeseite in den Sauganschluss schrauben.
Beiliegenden Saugschlauch mit der Gewindemutter an den Gewindenippel von Hand aufschauben.
Das beiliegende Saugventil von Hand auf den Saugschlauch schrauben. Falls das beiliegende Saugventil nicht verwendet werden kann, sollte ein Rückschlagventil in der Saugleitung installiert werden
Die Saugleitung von der Wasserentnahme zur Pumpe steigend verlegen. Vermeiden Sie unbedingt die Verlegung der Saugleitung über die Pumpenhöhe, Luftblasen in der Saugleitung verzogern und verhindern den Ansaugvorgang.

Saug- und Druckleitung sind so anzubRINGen, daß diese keine machanischen Druck auf die Pumpe ausüben.
Das Saugventil sollte genugend tief im Wasser liegen, soda durch Absinken des Wasserstandes ein Trockenlauf der Pumpe vermieden wird.
- Eine undichte Saugleitung verhindert, durch Luftansaugen, das Ansaugen des Wassers.
-Vermeiden Sie das Ansaugen von Fremdkörpersn (Sand usw.), falls notwendig ist ein Vorfilter anzu-bringen.

D

8. Druckleitungsanschluß

Die Druckleitung (sollte mind. 3/4" sein) muß direkt oder über einen Gewindenippel an den Druckleitungsanschluss (1" IG) der Pumpe angeschlossen werden.
- Selfstverständlich kann mit entsprechenden Verschraubungen ein 1/2" Druckschauch verwendet werden. Die Forderleistung wird durch den kleineren Druckschauch reduziert.
Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperorgane (Spritzdusen, Ventile etc.) voll zu öffnen, damit die, in der Saugleitung vorhandene, Luft frei entweichen kann.

9. Inbetriebnahme

Pumpe auf einen ebenen und festen Standort aufstellen
Saugleitung betriebsbereit anbringen
●elektrischen Anschluß herstellen
Pumpe am Druckanschluß mit Wasser auffüllen.
Während des Ansaugvorgangs sind die in der Druckleitung vorhandenen Absperrgorene (Spritzdusen, Ventile etc.) voll zu öffnen, damit die in der Saugleitung vorhandene, Luft frei entweichen kann.
Je nach Saughöhe und Luftmenge in der Saugleitung kann der erstene Ansaugvorgang ca. 0,5 min - 5 min betragen. Bei längeren Ansaugzeiten sollen erneut Wasser aufgeflt werden.
Wird die Pumpe nach dem Einsatz wieder entfert, so muß bei erneutem Anschluß und Inbetriebnahme unbedingt wieder Wasser aufgefüllt werden.

10. Wartungshinweise

Die Pumpe ist weltgehend wartungsfrei. Für eine lange Lebensdauer empfehlen wir jedoch eine regelmäßige Kontrolle und Pflege. Achtung!

Vor jeder Wartung ist die Pumpe spanningsfrei zu Schalten, hierzuziehen Sie den Netzstecker der Pumpe aus der Steckdose.

Vor langerm Nichtgebrauch oder Überwinterung ist die Pumpe gründlich mit Wasser durchzuspullen, komplett zu entleeren und trocken zu lagern.
- Bei Frostgefahr muß die Pumpe vollkommen entleert werden.
Nach längeren Stillstandzeiten durch kurzes Ein-Aus-Schalten prufen, ob ein einwandfreies Drehen des Rotors erfolgt.
Bei eventueller Verstopfung der Pumpe, schreiben Sie die Druckleitung an die Wasserleitung an und behmen den Saugschlauch ab. Offnen Sie die Wasserleitung. Schalten Sie die Pumpe mehrmals für ca. zwei Sekunden ein. Auf diese Weise konnen Verstopfungen in den haufigsten Fällen beseitigt werden.

11. Auswechseln der Netzleitung

Achtung das Gerät vom Netz trennen! Bei defekter Netzleitung, scarf diese nur durch einen Elektro-Fachmann gewechselt werden.

12. Störungen

Kein Motorlauf

Ursachen Beheben
Netzspannung fehlt Spannung überprüfen
Pumpenrad blockiert-Thermowächter hat abgescheltet Pumpe zerlegen und reinigen

Pumpe saugt nicht an

Ursachen Beheben
Saugventil nicht im Wasser Saugventil im Wasser anbringen
Pumpenraum ohne Wasser Wasser in Ansauganschluss fällen
Luft in der Saugleitung Dichtigkeit der Saugleitung überprüften
Saugventil undicht Saugventil reinigen
Saugkorb (Saugventil) verstopft Saugkorb reinigen
max. Saughöhe übersritten Saughöhe überprüften

Fördermenge ungenügend

Ursachen Beheben
Saughöhe zu hoch Saughöhe überprüfen
Saugkorb verschmutzt Saugkorb reinigen
Wasserspiegel sinkt rasch Saugventil tiefer legen
Pumpenleistung verringgert durch Schadstoffe Pumpe reinigen und Verschleißteil ersetzen

Thermoschalter schaltet die Pumpe ab

Ursache Beheben
Motor überlastet-Reibung durch Pumpe demontieren und reinigen,Fremdstoffe zu hoch Ansaugen von Fremdstoffen verhindern(FILTER)

Achtung!

Die Pumpe darf nicht trocken laufen.

13. Ersatzteilbestellung

Be der Ersatzteilbestellung sollen folgende Angaben gemacht werden:

Typ des Gerätes
- Artikelnummer des Gerätes
- Ident-Nummer des Gerätes
- Ersatzteil-Nummer des erforderlichen Ersatzteils

Wir weisen ausrücklich daraufhin, daß wir nach dem Produktthaftungsgesetz nicht für durch unsere Geräte hervorgerufene Schäden einzustehen haben, sofern diese durch unsachgemäße Reparatur verursacht oder bei einem Teileaustausch nicht unsere Original Einhell-Teile, oder von uns freiigegebene Teile verwendet werden und die Reparatur nicht durch den ISC-Kundendienst druchgebung wird.

GB

1. Safety information

m

5. Technische gegevens:

De pomp mag nicht drooglopen.

HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar

daß die	that the	que	dat de	que el/la	que
Maschine/Produkt	Machine / Product	la machine / le produit	machine/produkt	máquina/producto	a máquina/o produits
Gartenpumperge Garden	Pump Pompe de jardin Tu	inpomp Bomba de jardin Bomba para jardim
Marke	produced by:	du fabricant	merk	marca	marca

Einhell

Typ	Type	Type	type	tipo	tipo
GP Jet 1202 NIRO
- Seriennummer auf dem Produkt - der	- Serial number specified on the product - is in accordance with the	- no. série indiqué sur le produit - correspond(ent) à la	- serienummer op het produit- conform de volgende richtlijn is:	- No. de série en el produit: satisface las disponeciones pertinentes sugintes:	- cujo número de série encontrar-se no produits - corresponde à
⓷EG Niederspannings-richtlinie 73/23 EWG	⓷EC Directive regarding low-voltage equipment 73/23 EEC;	⓷Directive CE relative aux basses tensions 73/23 CEE;	⓷EG laagspanningsrichtlijk 73/23 EWG	⓷Disposition de baja tensión de la CE 73/23 CEE	⓷Direactiva da CE de baixa tensão 73/23 CEE
⓷EG Richtlinie Elektromagnetische Verträglichkeit 89/336 EWG mit Änderungen entspricht.	⓷EC Directive regarding electromagnetic compatibility 89/336 EEC, as amended.	⓷Directive CE relative à la compatibilité electro-magnétique 89/336 CEE avec les modifications y apportées.	⓷EG richtlijn Elektromagnetische compatibilititeit 89/336 EWG met wijzigingen	⓷Disposition de la compatibilitad electror Magnética de la CE 89/336 CEE con modificaciones.	⓷Direactiva da CE de compatibilitad electror magnética 89/336 CEE, com alteragoes

EN 55014; EN 55104-1; EN 60555-2; EN 60555-3; EN 60335-2-41 A1: 1994

Landau/Isar, den 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, (date) 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, (date) 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, datum 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar 13.12.2000 Weichselgartner Produkt-Management

Achivierung / For archives: GP-0767-30-4164328-E

S	FIN	N	GR	1	DK
EC Konformitetsförklaring Undertechnad fordclarar i firmans	EC Yhdenmukaisuusilmoitus Allekirjoittanut ilmoittaa yhtiön	EC Konfirmitetserklæring Undertegnede erklær på vegne av firma	EC Δηλωση περι ης ανταπόκριος O Μυγράφων δηλώνει εν Θουμαι ης εSTAIPIAÇ	Dichiarazione di conformità CE Il sottoscritto dichiara in nome della ditta	EC Overensstammelses-erklæring Undertegnede erklær på vegne af firmæt

HANS EINHELL AG · Wiesenweg 22 · D-94405 Landau/Isar

Landau/Isar, den 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, den 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, ötö 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, l"1 13.12.2000 Weichselgartner Produkt-Management

Landau/Isar, den 13.12.2000 Weichselgartner Produkt-Management

Achivierung / For archives: GP-0767-30-4164328-E
