Cimarron K-6419 - Toilette KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Toilette à deux pièces, design moderne, cuvette allongée, hauteur confortable.
Dimensions	Longueur : 76,2 cm, Largeur : 43,2 cm, Hauteur : 76,2 cm.
Capacité de chasse d'eau	Chasse d'eau de 6 litres, technologie AquaPiston pour un écoulement efficace.
Matériau	Céramique vitreux, résistant aux taches et facile à nettoyer.
Installation	Installation au sol, compatible avec les systèmes de plomberie standard.
Maintenance	Nettoyage régulier recommandé, utilisation de produits non abrasifs.
Sécurité	Conforme aux normes de sécurité, sans bords tranchants.
Garantie	Garantie limitée de 1 an sur les défauts de fabrication.
Informations générales	Disponible en plusieurs finitions, design adapté aux salles de bains modernes.

FOIRE AUX QUESTIONS - Cimarron K-6419 KOHLER

Comment installer la toilette KOHLER Cimarron K-6419 ?

Pour installer la toilette, commencez par retirer l'ancienne toilette. Ensuite, placez le joint en caoutchouc sur le drain. Positionnez la base de la nouvelle toilette sur le joint et fixez-la avec des boulons. Installez le réservoir en suivant les instructions du manuel et raccordez l'eau.

Quelle est la hauteur de la cuvette de la toilette KOHLER Cimarron K-6419 ?

La cuvette de la toilette KOHLER Cimarron K-6419 a une hauteur de 43 cm, ce qui la rend confortable pour la plupart des utilisateurs.

Comment résoudre un problème de fuite avec la toilette KOHLER Cimarron K-6419 ?

Vérifiez d'abord si les boulons de fixation du réservoir sont serrés. Si la fuite provient du joint entre le réservoir et la cuvette, il peut être nécessaire de remplacer le joint. Assurez-vous également que le robinet d'arrêt fonctionne correctement.

Comment nettoyer la toilette KOHLER Cimarron K-6419 ?

Utilisez un nettoyant doux et une brosse pour toilettes. Évitez les nettoyants abrasifs qui pourraient rayer la surface. Nettoyez régulièrement pour éviter l'accumulation de tartre et de saleté.

Quelle est la capacité de chasse d'eau de la toilette KOHLER Cimarron K-6419 ?

La toilette KOHLER Cimarron K-6419 dispose d'une chasse d'eau efficace de 6 litres par utilisation, ce qui aide à économiser de l'eau.

La toilette KOHLER Cimarron K-6419 est-elle bruyante lors de la chasse d'eau ?

La toilette est conçue pour fonctionner de manière silencieuse. Si vous entendez des bruits excessifs, vérifiez le mécanisme de chasse d'eau ou la pression de l'eau.

Où puis-je trouver des pièces de rechange pour la toilette KOHLER Cimarron K-6419 ?

Les pièces de rechange peuvent être commandées directement sur le site de KOHLER ou auprès de revendeurs agréés. Assurez-vous d'avoir le numéro de modèle à portée de main.

Comment ajuster le niveau d'eau dans le réservoir de la toilette KOHLER Cimarron K-6419 ?

Pour ajuster le niveau d'eau, localisez le flotteur à l'intérieur du réservoir. Tournez la vis de réglage ou ajustez le bras du flotteur pour augmenter ou diminuer le niveau d'eau selon vos préférences.

MODE D'EMPLOI Cimarron K-6419 KOHLER

Guide d'installation et d'entretien Chasse sans contact

Composants fournis

ATTENTION: Risquededommagesmatériels: Ne pas utiliser de piles aux ions de lithium avec ce produit. L'exposition de piles aux ions de lithium à l'eau peut entraîner un incendie.

AVIS: Risquededommagesmatériels. Si la toilette est bouchée, couper l'arrivée d'eau avant d'essayer de la déboucher. Le capteur peut être activé par accident pendant que l'on débouche la toilette, ce qui entraîne un débordement.

AVIS:Risqued'endommagementduproduit.L'utilisation de nettoyants de toilette dans le réservoir endommage ce produit. Les nettoyants dans le réservoir émettent des gaz qui endommagent les joints et corrodent les composants intérieurs. Les dommages causés par les nettoyants dans le réservoir annulent la garantie.

Pour des vidéos sur le produit et pour obtenir de l'information supplémentaire, visiter le site KOHLER.com/TouchlessToilet.

Cet appareil est conforme à la section 15 des réglementations de la

Avant de commencer (cont.)

FCC. Le fonctionnement de l'appareil est soumis aux deux conditions suivantes: (1) Cet appareil ne peut pas créer un brouillage nuisible, et (2) cet appareil doit accepter tous les brouillages captés, y compris les brouillages qui pourraient créer un fonctionnement non souhaité.

CetappareillagenumériquedeclasseBestconformeàlanorme canadienneNMB-003.

Kohler Co. Français-2 1224637-2-E

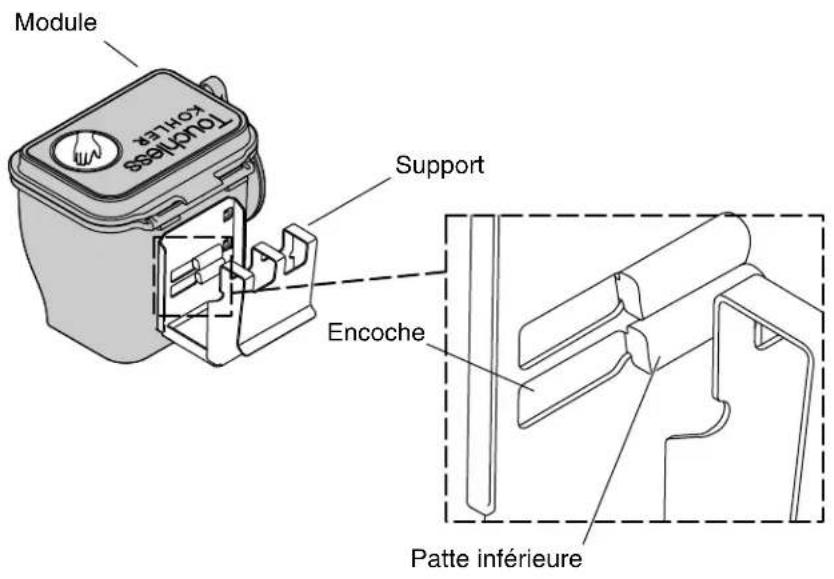

Module TOULLE Support Encoche Patte inférieure

1. Installer le support dans les fentes

- Installer le support sur le module, avec la patte inférieure dans la fente inférieure.

1224637-2-E Français-3 Kohler Co.

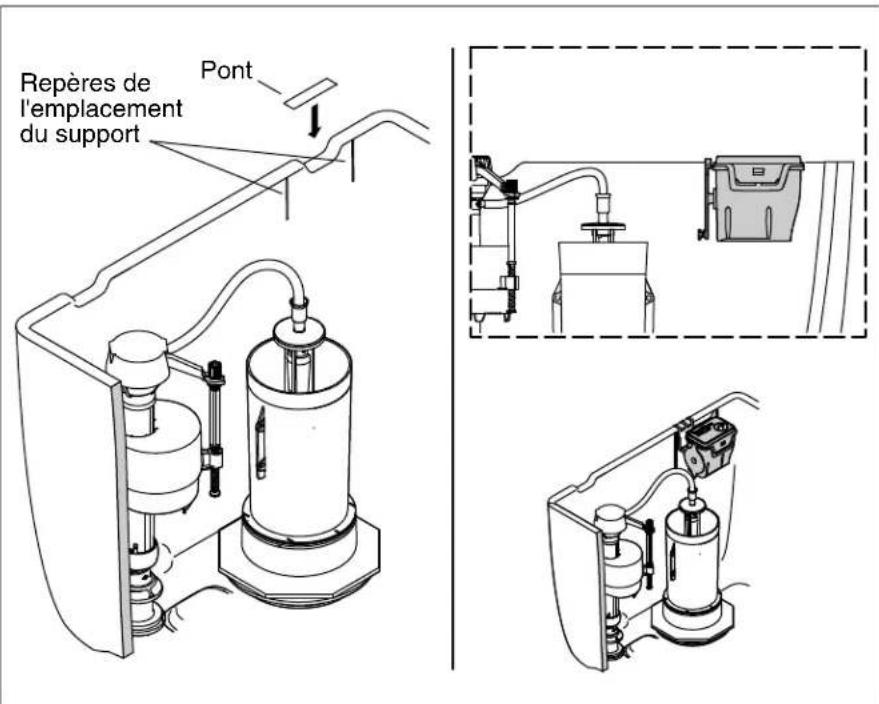

Repères de l'emplacement du support Pont

2. Installer et connecter le module

REMARQUE: Jeter le pont si le réservoir de la toilette ne comprend pas de trous d'évent.

REMARQUE:L'orientation des repères du support par rapport à l'évent ou à d'autres caractéristiques du réservoir varient sur les divers modèles de toilettes.

☐ Installer le pont par-dessus l'évent si ce dernier est aligné sur les repères du support.
□ Installer le module de manière à ce que le support soit aligné sur les repères de l'emplacement du support.
□ Connecter la chaîne entre la cartouche et la roue.

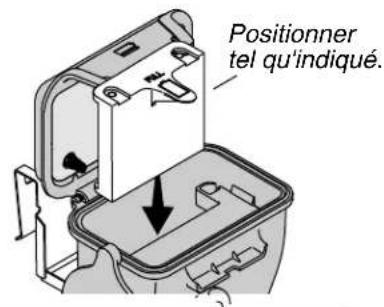

Porte-piles

Positionner tel qu'indiqué.

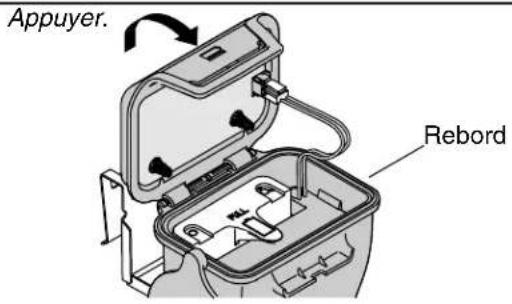

Appuyer. Rebord

3. Installer les piles

ATTENTION: Risquededommagesmatériels: Ne pas utiliser de piles aux ions de lithium avec ce produit. L'exposition de piles aux ions de lithium à l'eau peut entraîner un incendie.

REMARQUE: Lorsque les piles sont faibles, l'appareil émet cinq bips à des intervalles d'une demi-seconde. Remplacer les piles lorsque ceci se produit.

□ Installer les piles dans le porte-piles. Les orienter tel qu'indiqué dans le diagramme du porte-piles.
□ Ouvrir le couvercle du module.
□ Installer le porte-piles avec le côté ouvert tourné vers l'arrière du module et appuyer dessus jusqu'à ce qu'il s'arrête.
□ Vérifier que le bord supérieur du porte-piles se trouve sous le rebord du module.
□ Fermer le couvercle du module et appuyer sur le rebord avant jusqu'à ce que l'agrafe s'engage.

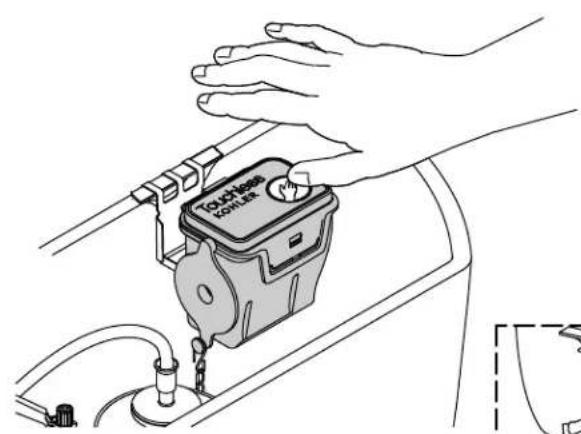

4. Vérifier le fonctionnement

□ Réouvrir l'arrivée d'eau et laisser le réservoir se remplir.
□ Rechercher des fuites.
REMARQUE: Pour empêcher toute chasse accidentelle, le capteur reste désactivé pendant 10 secondes après chaque chasse.
□ Passer la chasse à plusieurs reprises en utilisant le module.
□ Observer la cartouche.
□ S'assurer que le support est positionné entre les repères de l'emplacement.
□ S'assurer que la cartouche se ferme complètement lorsque la chasse est terminée.
□ Observer le mouvement de la roue.
□ S'assurer que la roue n'entre pas en contact avec un objet quelconque lorsqu'elle tourne.

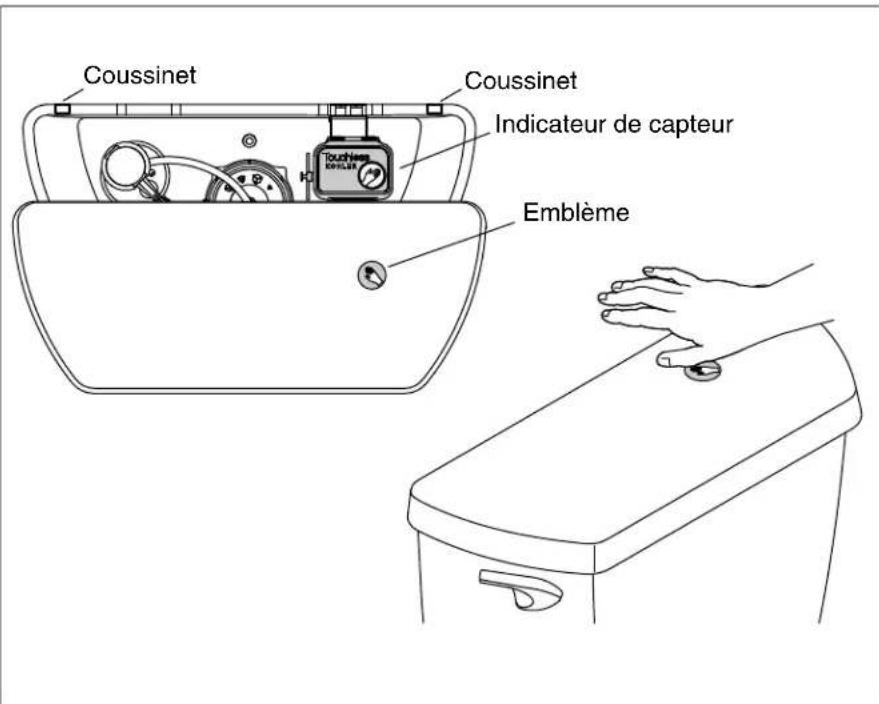

Coussinet Coussinet Indicateur de capteur Emblème

5. Terminer l'installation

IMPORTANT!Attendre 10 secondes au moins après la dernière chasse avant d'installer le couvercle du réservoir. Tenir la main par-dessus le capteur pendant 1 à 2 secondes après avoir installé le couvercle afin de vérifier que le système fonctionne correctement.

REMARQUE:S'il n'est pas possible d'activer le capteur immédiatement après avoir installé le couvercle du réservoir, attendre 5 minutes au minimum que le capteur soit étalonné.

☐ Installer quatre coussinets, deux à l'avant (non illustré) et deux à l'arrière, à proximité de chaque coin du couvercle du réservoir ou du rebord du réservoir, à l'emplacement où le couvercle entre en contact avec le rebord du réservoir. Les coussinets stabilisent le couvercle pour empêcher des fausses chasses lorsque l'on cogne le couvercle.
□ Installer le couvercle du réservoir.
☐ Tenir la main à environ 1" (25 mm) au-dessus du module. La chasse de la toilette se met en marche.
□ Consulter le tableau de dépannage en cas de problèmes de fonctionnement ou de performance.

1224637-2-E Français-7 Kohler Co.

Dépannage
AVIS:Risquededommagesmatériels.Si la toilette est bouchée, couper l'arrivée d'eau avant d'essayer de la déboucher. Le capteur peut être activé par accident pendant que l'on débouche la toilette, ce qui entraîne un débordement.REMARQUE:Pour tout renseignement sur les pièces de rechange, visiter la page du produit sur le site www.kohler.com/serviceparts.
SymptômesActionrecommandée
1.La toilette est bloquée. A.Couper l'arrivée d'eau, puis dégager l'obstruction à l'aide d'un plongeur. Consulter le tableau de dépannage pour obtenir de l'information supplémentaire.
2.Rien ne se passe lorsque l'utilisateur essaie d'activer le capteur.	A.Vérifier que les piles sont installées correctement.
	B.Vérifier que les piles sont chargées.Installer de nouvelles batteries si nécessaire.
	C.Confirmier que les fils ne bloquent pas les contacts à ressort.
3.Le module fonctionne, il y a un bip, la roue tourne, et la chaîne se déplace, mais la chasse de la toilette n'a pas lieu.	A.Vérifier que la chaîne est connectée à la roue et à la cartouche.
	B.Supprimer toute torsion dans la chaîne.
4.La roue entre en contact avec la cartouche lors de la chasse.	A.Vérifier que le support est positionné entre les repères de l'emplacement.
5.La chasse a lieu, mais elle est faible.	A.Consulter le tableau de dépannage de la toilette.
6.Le capteur n'active pas de chasse, bien que la main de l'utilisateur se trouve dans un rayon de 1"(25 mm) à 2"(51 mm).	A.Vérifier que les piles ont une charge.
	B.Vérifier que l'emblème du capteur se trouve directement au-dessus de l'icône sur le module.Repositionner l'emblème s'il n'est pas positionné correctement.

Kohler Co. Français-8 1224637-2-E

Dépannage (cont.)
SymptômesActionrecommandée
7.La chasse est activée en cours d’utilisation.	A.Vérifier que rien n’interfère avec le couvercle du réservoir. Une secousse sur le couvercle du réservoir pourrait faire passer la chasse.
	B.Vérifier que les coussinets en mousse fournis sont installés sur les quatre coins du réservoir pour stabiliser le couvercle du réservoir.
8.La chasse se met en marche lors de l’ouverture du couvercle du siège.	A.Vérifier que le couvercle du siège ne cogne pas le couvercle du réservoir lors de l’ouverture. Le déplacement du couvercle du réservoir pourrait faire passer la chasse.
	B.Vérifier que les coussinets en mousse fournis sont installés sur les quatre coins du réservoir pour stabiliser le couvercle du réservoir.
Garantie
GARANTIE LIMITÉE D’UN ANLes produits de plomberie KOHLER sont garantis contre tout vice de matériau et de fabrication pendant un an à partir de la date de l’installation.Si un vice est découvert au cours d’une utilisation normale, Kohler Co. choisira, à sa discrétion, la réparation, le remplacement ou la rectification appropriée après inspection desdits vices par Kohler Co. pendant un (1) an à partir de la date d’installation. Kohler Co. n’est pas responsable des frais d’enlèvement ou d’installation. L’utilisation denettoyantsàl’intérieurduréservoirannulelagarantie.Pour obtenir le service de garantie, contacter Kohler Co., par l’intermédiaire du vendeur, plombier, centre de rénovation ou revendeur par internet, ou bien par écrit à l’adresse suivante Kohler Co., Attn.: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, USA, ou appeler le 1-800-4-KOHLER (1-800-456-4537) à partir des É.-U. et du Canada, et le 001-800-456-4537 à partir du Mexique, ou consulter le site www.kohler.com aux É.-U., www.ca.kohler.com à partir du Canada, ou www.mx.kohler.com au Mexique.LESGARANTIESTACITES,YCOMPRISCELLESDE

1224637-2-E Français-9 Kohler Co.

Garantie (cont.)

COMMERCIALITÉETD'ADAPTATIONÀUNUSAGE PARTICULIER,SONTEXPRESSIONLIMITEÀLADURÉEDE LAPRÉSENTEGARANTIE.KOHLERCO.ET/OULEREVENDEUR DÉCLINENTTOUTERESPONSABILITÉCONTRELES DOMMAGESPARTICULIERS,ACCESSOIRESOUINDIRECTS.

Certains états et provinces ne permettent pas de limite sur la durée de la garantie tacite, ni l'exclusion ou la limite des dommages particuliers, accessoires ou indirects, et, par conséquent, lesdites limites et exclusions peuvent ne pas s'appliquer à votre cas. Cette garantie vous donne des droits juridiques particuliers. Vous pouvez également avoir d'autres droits qui varient d'un état ou d'une province à l'autre.

CeciconstituelagarantieécriteexclusivedeKohlerCo.
