MODE D'EMPLOI Fast-Response K-1715 KOHLER

Français, page" Français-1"

Guide d'installation

Générateur de vapeur

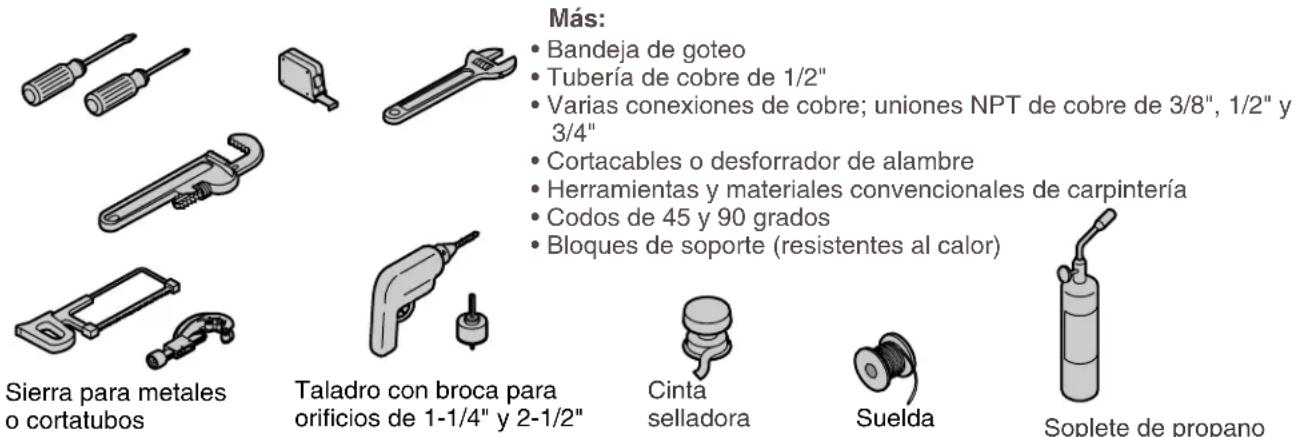

Outilsetmatériels

• Plateau de dégivrage
• Tube en cuivre de 1/2"
• Raccords en cuivre assortis; Union en cuivre NPT 3/8", 1/2" & 3/4"
• Coupe-câble et outil à dénuder
• Outils conventionnels de menuiserie et matériels
  • Coudes de 45 et 90 degrés
• Blocs de support (résistante à la chaleur)

Scie à métaux ou coupe tube

Percer un orifice avec mèche de 1-1/4" & 2-1/2"

Ruban d'étanchéité

Soudure

Chalumeau à propane

Avantdecommencer

IMPORTANT! Desprécautionsdebasedevraienttoujoursêtreobservéeslorsdel'utilisationdecette unité.

DANGER: Risqued'électrocution. Débrancher au disjoncteur principal avant de procéder à ces étapes d'installation.

AVERTISSEMENT: Risquedeblessurescorporelles. Si vous vous sentez mal à l'aise lors du bain, éteindre l'unité. Se rafraîchir avec la douche, ouvrir la porte, ou sortir de l'unité.

AVERTISSEMENT: Risqued'allergie. Avant d'ajouter des huiles, thérapies aromatiques, ou produits de soin de la peau à l'aromathérapie, s'assurer que ces produits n'entraîne aucune réaction allergique à l'utilisateur.

AVERTISSEMENT: Risquede blessures corporelles. Ce bain de vapeur n'est pas conseillé aux femmes enceintes, aux personnes souffrant de maladies cardiaques, d'hypertension, de problèmes de circulation, ou sous l'emprise d'alcool, de drogues ou sous traitement médical. Le bain de vapeur peut infliger de la fatigue au corps, de même façon que tout bain chaud, douche, ou sauna.

AVERTISSEMENT: Risquede blessures corporelles. NEPAS consommer de boissons alcoolisées ou de médicaments/drogues avant ou pendant l'utilisation du bain de vapeur. L'alcool et les drogues peuvent affecter les facultés mentales et inhiber certaines fonctions corporelles telles que le battement de coeur et la respiration, entraînant des effets potentiellement dangereux.

AVERTISSEMENT: Risquede blessureauxenfants. Ne pas permettre aux enfants d'utiliser l'unité sans surveillance à tout moment. Le générateur de vapeur n'est pas conçu pour les enfants.

AVERTISSEMENT: Risquede blessures corporelles. Ne pas niveler un siphon ou une valve de décharge avec la ligne de vapeur. L'installation d'une soupape de décharge à cet endroit peut créer un danger si la sortie de vapeur est bouchée.

Avantdecommencer(cont.)

AVERTISSEMENT: Risquede blessuresoud'endommagementduproduit. Éviter de toucher le réservoir d'eau et/ou le tuyau d'évacuation de vapeur pendant l'opération du générateur ou juste après son arrêt. Utiliser des lunettes et des vêtements de protection pendant l'entretien du générateur de vapeur. Le générateur de vapeur fonctionne à hautes températures.

AVIS: N'utiliser cette unité que pour l'usage destiné tel qu'indiqué dans ce manuel. NE PAS utiliser des dispositifs de fixation non recommandés par la Kohler Co.

AVIS: Ne pas appliquer de chaleur excessive sur les raccords de générateur pendant le soudage des connexions. Ne pas mettre de décapant ou d'acide directement sur le générateur, pour éviter d'endommager les joints, composants en plastique ou pièces internes. Ne pas appliquer de lubrifiants à base de pétrole sur les composants du générateur, au risque de l'endommager.

□ Respecter tous les codes de plomberie et électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié.
□ Débrancher avant d'effectuer toute connexion électrique.
Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

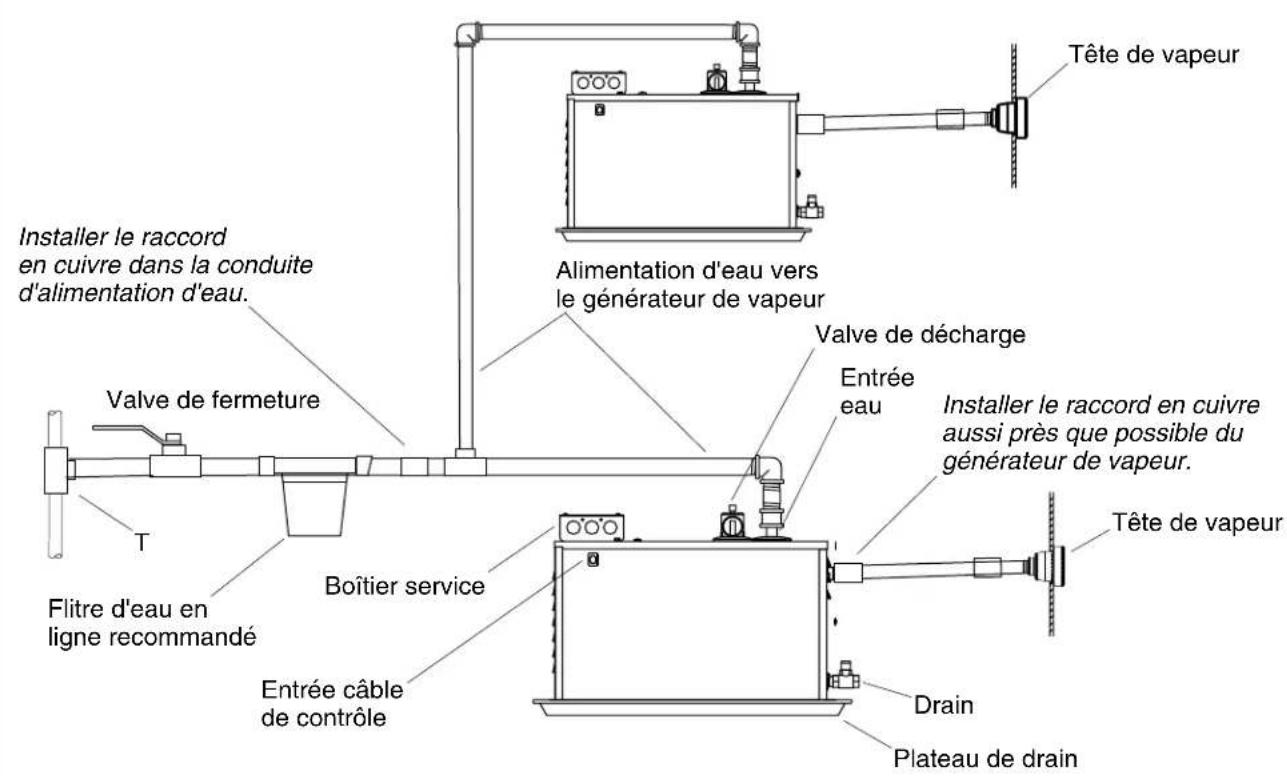

Tête de vapeur Alimentation d'eau vers le générateur de vapeur Valve de décharge Entrée eau Valve de fermeture Boîtier service Fletre d'eau en ligne recommandé Entrée câble de contrôle Drain Plateau de drain Installer le raccord en cuivre dans la conduite d'alimentation d'eau.

1. Déterminerladisposition

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12" (30,5 cm) de dégagement d'air entre et autour de tous les côtés des générateurs de vapeur à tout moment. Ceci fournit un espace pour que la chaleur générée par le unités se dissipe.

AVIS: Les générateurs de vapeur fonctionneront mieux lorsqu'ils sont installés le plus proche que possible des têtes de vapeur. Les deux unités devraient être installées à une distance de 25' (7,62 m) par rapport aux têtes de vapeur.

AVIS: Pour une performance optimale, installer les générateurs de vapeur au-dessous du niveau des têtes de vapeur.

REMARQUE: Lorsque possible, utiliser des coudes de 45 degrés. La performance sera meilleure lorsque des coudes de 45 degrés sont utilisés.

☐ Déterminer l'emplacement des générateurs de vapeur. Permettre un passage d'air de 12" (30,5 cm) sur tous les côtés du (des) générateur(s), et de 12" (30,5 cm) entre ceux-ci. Laisser de l'espace pour le placement d'un plateau de drain.
- Choisir un plateau de drain approprié pour l'installation en question. Le plateau de dégivrage n'est pas inclus.

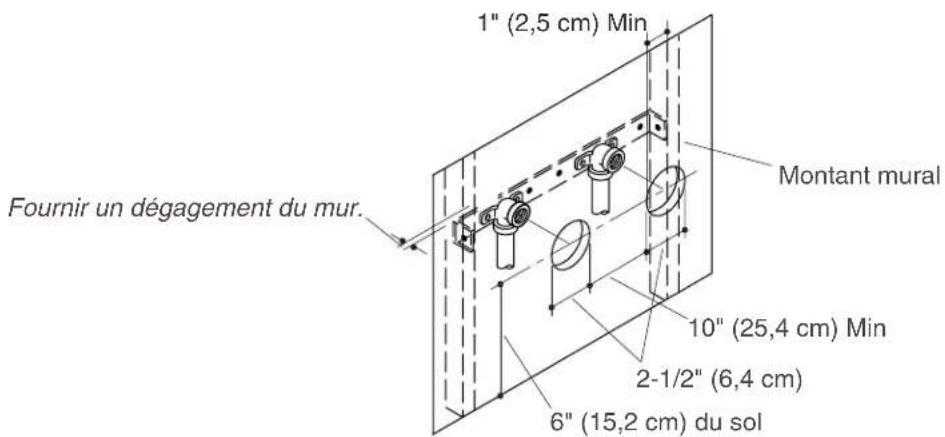

1" (2,5 cm) Min Fournir un dégagement du mur. Montant mural 10" (25,4 cm) Min 2-1/2" (6,4 cm) 6" (15,2 cm) du sol

2. Déterminerl'emplacementdumatérielpourlavapeur

AVERTISSEMENT: Risquedebrûlures. Ne pas bloquer la tête de vapeur ou localiser près d'un siège ou banc, car elle est chaude durant l'opération et pourrait brûler l'utilisateur.

Pourdesapplicationsdouchepersonnalisée

REMARQUE: Toutes les dimensions doivent être prises à partir de l'intérieur de la douche.

IMPORTANT! Ne pas installer la commande de vapeur directement au-dessus des têtes de vapeur ou en ligne avec celles-ci.

Il est recommandé de placer les têtes de vapeur et la commande de vapeur sur le même mur que celui portant les commandes de plomberie.
☐ Placer les têtes de vapeur à 6" (15,2 cm) au-dessus du sol de la douche et à un minimum de 4-1/2" (11,4 cm) du seuil.
☐ Placer la commande de vapeur à 60"(152,4 cm) au-dessus du sol de la douche, mais pas directement en ligne avec les têtes de vapeur. Se reporter aux instructions d'installation du kit de commande de vapeur pour obtenir des informations sur les dimensions et l'installation.
□ S'assurer qu'il y a un dégagement adéquat entre les conduits de vapeur et les surfaces alentour.

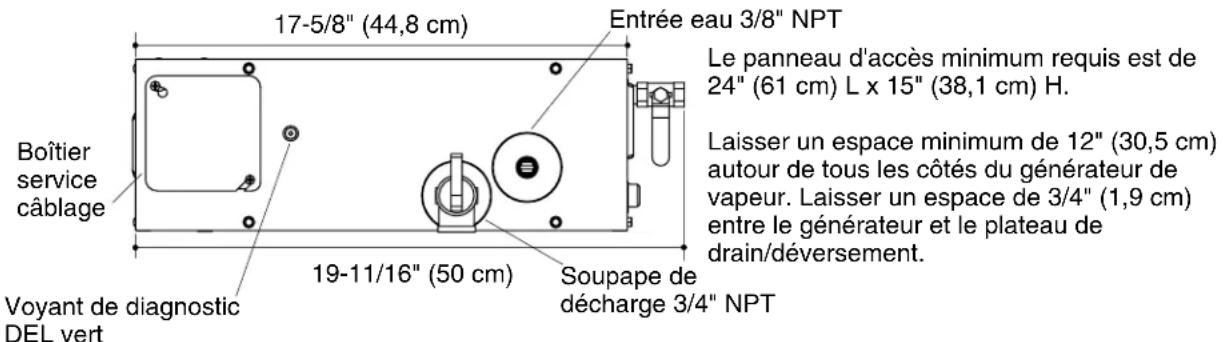

17-5/8" (44,8 cm) Entrée eau 3/8" NPT Le panneau d'accès minimum requis est de 24" (61 cm) L x 15" (38,1 cm) H. Boîtier service câblage Laisser un espace minimum de 12" (30,5 cm) autour de tous les côtés du générateur de vapeur. Laisser un espace de 3/4" (1,9 cm) entre le générateur et le plateau de drain/déversement. Voyant de diagnostic DEL vert 19-11/16" (50 cm) Soupape de décharge 3/4" NPT

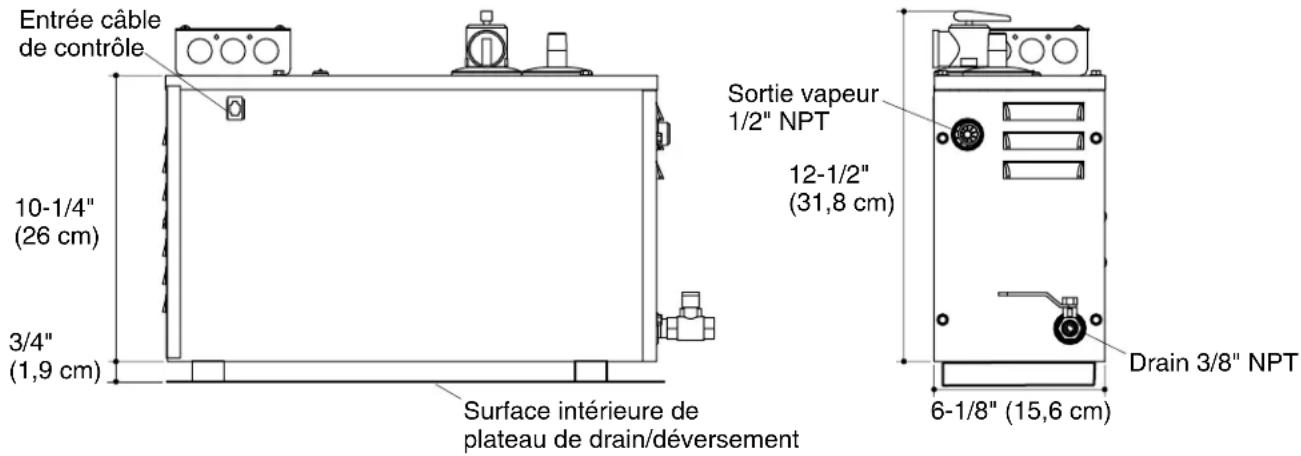

Entrée câble de contrôle 10-1/4" (26 cm) 3/4" (1,9 cm) Surface intérieure de plateau de drain/déversement Sortie vapeur 1/2" NPT 12-1/2" (31,8 cm) Drain 3/8" NPT 6-1/8" (15,6 cm)

3. Déterminerl'emplacementdesgénérateursdevapeur

IMPORTANT! Le panneau d'accès minimum requis est de 24" (61 cm) L x 15" (38,1 cm) H. Laisser un espace minimum de 12"(30,5 cm) autour de tous les côtés des générateurs de vapeur.

□ S'assurer qu'un dégagement est présent entre les conduits de vapeur et les surfaces alentour.
□ Laisser un espace d'accès aux générateurs après l'installation.
□ Permettre un passage d'air de 12"(30,5 cm) sur tous les côtés des générateurs.
□ Laisser de l'espace pour le placement d'un plateau de drain.
Pour une performance optimale, installer les générateurs de vapeur au-dessous du niveau des têtes de vapeur et aussi proche de ces dernières que possible. Les générateurs de vapeur doivent être installés dans les 25 pieds (7,62 m) des têtes de vapeur dans un endroit sec et bien ventilé. Elles devraient être installées à 12" (30,5 cm) les unes des autres.

4.Installerlesalimentationsélectriques

ModèleK-1714-NAK-1715-NA
Informationpourcommander
Calibrage du générateur de vapeur	18 kW (2-9 kW) 22 kW (2-11 kW)
Branchementélectriquerequis
Disjoncteur dédié #1 240 V, 60 A, 50/60 Hz 240 V, 60 A, 50/60 Hz
Disjoncteur no. 2 dédié 240 V, 60 A, $0/60 Hz 240 V, 60 A, 50/60 Hz
Informationsurleproduit
Poids 42 lb (19 kg), 21 lb (9,5 kg) chaque
Taille	18" (45,7 cm) Longueur x 24" (61 cm) x 13" (33 cm)
Installerlesalimentationsélectriques(cont.)
Caractéristiques électriques 240 V, 45	A, 50/60 Hz 240 V, 46 A, 50/60 Hz
Alimentation d'eau Ligne en cuivre de 3/8"Ligne en cuivre de 3/8"
Valve d'arrêt d'alimentation en eau	3/8"NPT femelle 3/8"NPT femelle
Conduite de vapeur Tuyau de 1/2"en cuivre (filetage de 1/2"NPT)		Tuyau de 1/2"en cuivre (filetage de 1/2"NPT)
Valve de décharge (fournie)	Filetage femelle de 3/4" NPT	Filetage femelle de 3/4" NPT
Conduit de drain Ligne en cuivre de 3/8"Ligne en cuivre de 3/8"
Valve de drain	Filetage femelle de 3/8" NPT	Filetage femelle de 3/8" NPT
Évaluerlatailledubainàvapeur480 pi cubes (14 m cubes) 635 pi cubes (18 m cubes)
DANGER: Risque d'électrocution. Débrancher au disjoncteur principal avant de procéder à ces étapes d'installation.Suivre tous les codes électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié.Examiner l'illustration indiquant les exigences d'installation spécifiques relatives aux générateurs de vapeur pour vos générateurs de vapeur.Installer les alimentations électriques appropriées.

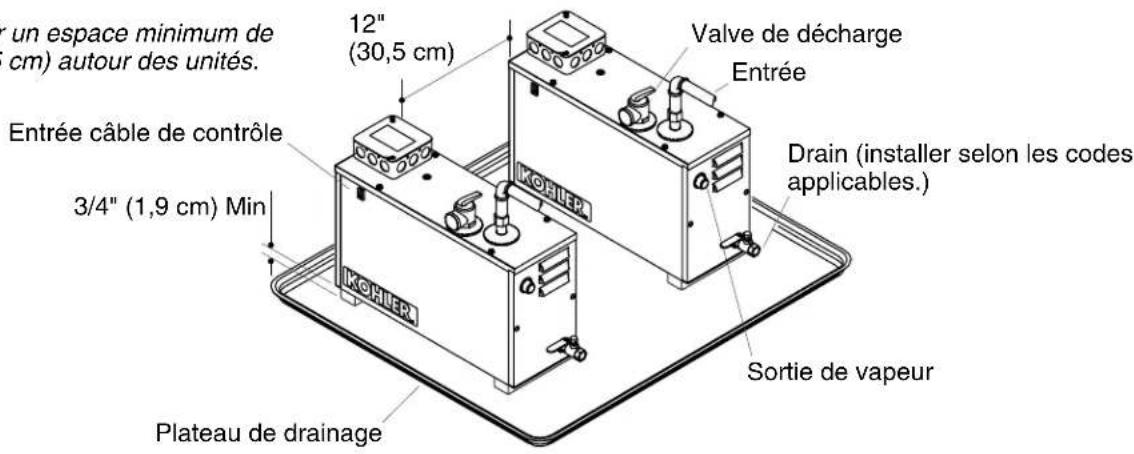

Maintenir un espace minimum de 12" (30,5 cm) autour des unités.

ur un espace minimum de (5 cm) autour des unités. 12" (30,5 cm) Entrée câble de contrôle 3/4" (1,9 cm) Min IKOHUER Valve de décharge Entrée Drain (installer selon les codes applicables.) Sortie de vapeur Plateau de drainage

5.Installerlesgénérateursdevapeur

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12" (30,5 cm) de dégagement d'air autour des générateurs de vapeur en tout temps. Ceci fournit un espace pour que la chaleur générée par le unités se dissipe.

AVIS: Pour obtenir une performance optimale, installer les générateurs de vapeur aussi près que possible des têtes de vapeur. Les générateurs de vapeur doivent être installés à une distance maximale de 25' (7,62 m) par rapport à la tête de vapeur.

□ Installer le plateau de drain souhaité à l'emplacement du générateur de vapeur.
□ Positionner les générateurs de vapeur sur le plateau de drain.

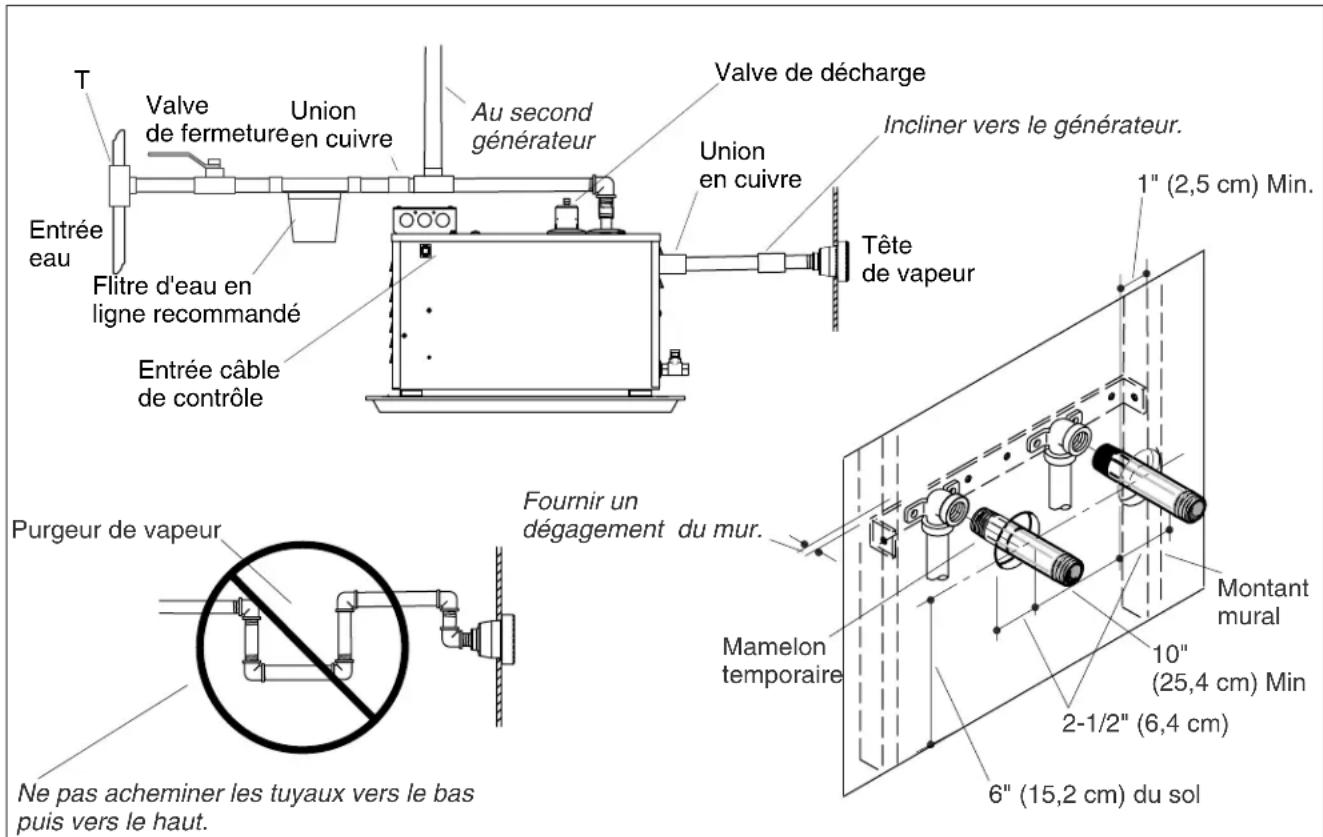

T Valve de fermeture en cuivre Union Au second générateur Entrée eau Flitre d'eau en ligne recommandé Entrée câble de contrôle Valve de décharge Union en cuivre Incliner vers le générateur. Tête de vapeur 1" (2,5 cm) Min. Purgeur de vapeur Fournir un dégagement du mur. Mamelon temporaire Montant mural 10" (25,4 cm) Min 2-1/2" (6,4 cm) 6" (15,2 cm) du sol Ne pas acheminer les tuyaux vers le bas puis vers le haut.

6. Installer lesalimentationseneauetles conduitsdevapeur

AVERTISSEMENT: Risquede blessuresoud' endommagementduproduit. Ne pas plomber la valve de décharge dans la conduite de vapeur. Plomber la valve de décharge dans la conduite de vapeur peut être daugereux si la conduite de vapeur est bouchée ou obstruée.

AVERTISSEMENT: Risquedebrûlures. Ne pas plomber un siphon, une valve d'arrêt ou une valve de décharge à la conduite de vapeur. L'installation d'une soupape de décharge à cet endroit peut créer un danger si la sortie de vapeur est bouchée.

AVERTISSEMENT: Risquede blessuresoud'endommagementduproduit. Ne pas diriger la valve de décharge vers l'enceinte. Au cas où la valve de décharge s'active, l'eau chaude pourrait éclabousser et causer des brûlures à l'utilisateur et/ou endommager la cabine. Ainsi, la valve de décharge devrait être dirigée vers un endroit où un dommage ne pourrait pas avoir lieu lors du contact avec de l'eau chaude et devrait aussi être conforme aux codes nationaux et locaux de plomberie.

Installerlesconduitsd'alimentationeneausurlesgénérateurs

REMARQUE: Pour toutes les connexions filetées NPT, utiliser du ruban ou du mastic d'étanchéité pour tuyaux. Ne pas trop serrer les raccords.

• Connecter sur un conduit d'eau froide existant pour chaque générateur et acheminer un conduit d'eau froide de 3/8" sur une valve d'arrêt avant le filtre d'eau intégré.
  □ Avant la connexion finale aux générateurs de vapeur, vidanger le conduit d'alimentation en eau dans une grand seau. Ceci élimine tous les débris, tout le limon, tout le sable et tout autre matériau qui pourrait se trouver dans le conduit.
• Installer une tubulure en cuivre de 3/8" avec un raccord-union entre le filtre d'eau intégré et l'entrée d'eau vers les générateurs de vapeur.

Installerlesalimentationseneauetlesconduitsdevapeur(cont.)

• Connecter les conduits d'alimentation en eau aux générateurs de vapeur.
  □ Remplir chaque générateur de vapeur avec de l'eau et rechercher des fuites.

AVIS: Les générateurs de vapeur sont munis d'un arrêt automatique. L'eau s'arrêtera lorsque l'unité est remplie. Si de l'eau s'écoule de la sortie de vapeur, couper l'eau et appeler le service d'assistance à la clientèle en utilisant le numéro situé sur la page arrière de ce guide.

Si le tuyau d'alimentation en eau dépasse 10' (3 m) ou s'il est exposée à des emplacements froids, isoler la tuyauterie avec une isolation appropriée.

Installerlesconduitsdevapeur

AVERTISSEMENT: Risquedebrûlures. Ne pas placer les têtes de vapeur près d'un siège ou d'un banc, étant donné que des brûlures pourraient se produire suite à un contact avec la tête de vapeur.

AVIS: Ne jamais faire passer les conduites de vapeur vers le bas puis le haut. Cela provoquera l'obstruction de la vapeur, bloquant le débit de vapeur. Chaque conduit de vapeur doit être acheminé vers la tête de vapeur à partir du générateur, à une inclinaison comprise entre 3/8" (1 cm) et 1/2" (1,3 cm) par 12"(30,5 cm) de tuyau.

AVIS: Fournir un dégagement entre le mur arrière et les coudes allant dans le logement de la vapeur. Les coudes ne doivent pas entrer en contact avec du matériau mural.

AVIS:Fournir un dégagement entre les conduits de vapeur et les surfaces alentour.

AVIS: Ne pas appliquer de chaleur excessive aux connexions lors du soudage. Ne pas mettre de flux décapants ou d'acides directement sur les générateurs, afin d'éviter d'endommager les joints, les composants en plastique et la finition des garnitures. Ne pas appliquer de lubrifiants à base de pétrole sur les composants du générateur, étant donné que ceci pourrait créer des dommages.

REMARQUE: Pour toutes les connexions filetées, utiliser du ruban ou du mastic d'étanchéité pour tuyaux. Ne pas trop serrer les raccords.

REMARQUE: Utiliser un tube en cuivre de 1/2" pour les conduits de vapeur.

REMARQUE: Toujours installer un raccord-union aussi près des générateurs de vapeur que possible.

□ Ajouter un blocage à l'arrière des emplacements souhaités pour les têtes de vapeur.
☐ Installer et fixer un coude NPT de 1/2" sur le blocage, directement à l'arrière de chacun des emplacements de têtes de vapeur souhaités.
□ Découper un trou à travers le matériau mural pour accepter un mamelon temporaire pour chaque tête de vapeur.
□ Ajouter des mamelons de tubes en cuivre temporaires de 1/2".

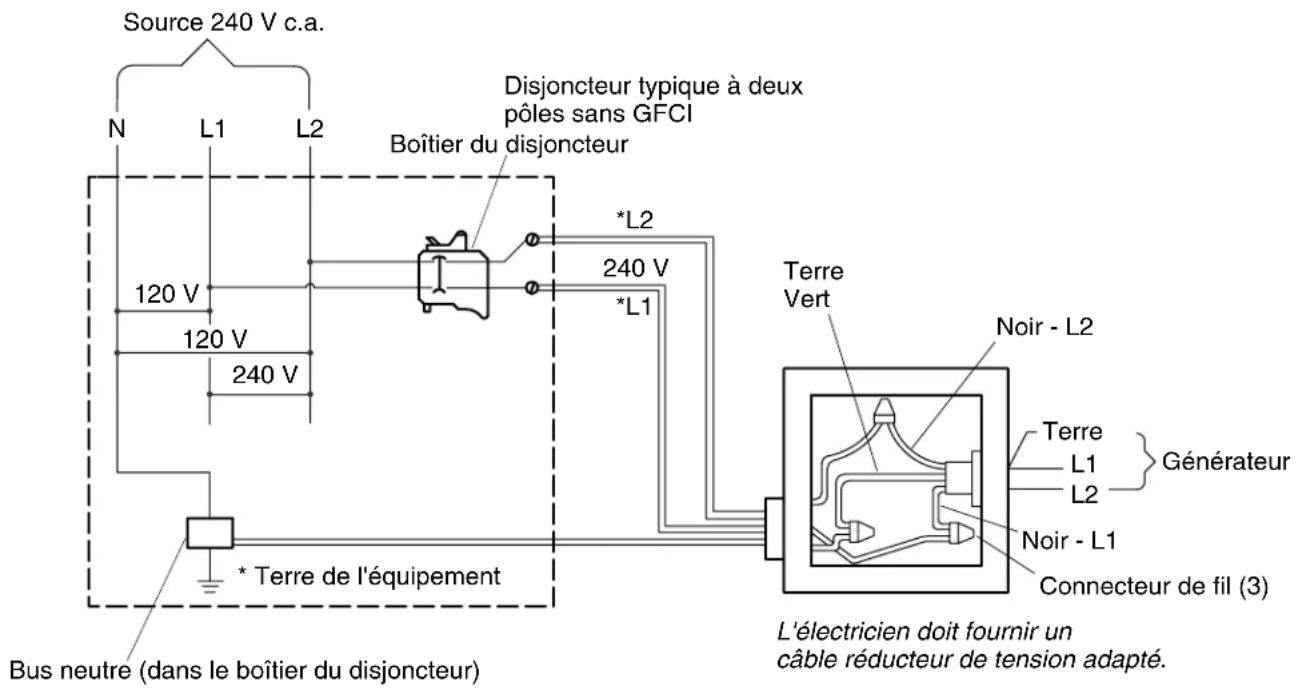

Source 240 V c.a. N L1 L2 120 V 120 V 240 V * Terre de l'équipement Bus neutre (dans le boîtier du disjoncteur) Disjoncteur typique à deux pôles sans GFCI Boîtier du disjoncteur *L2 240 V *L1 Terre Vert Noir - L2 Terre L1 L2 Générateur Noir - L1 Connecteur de fil (3) L'électricien doit fournir un câble réducteur de tension adapté.

7. Connector lesalimentations électriques

DANGER: Risqued'électrocution. Débrancher avant de réaliser ces étapes d'installation. AVIS: Tout le travail électrique doit être réalisé par un électricien qualifié.

AVIS:Tout le câblage électrique doit être conforme aux codes locaux.

AVIS: Chaque générateur de vapeur exige un circuit dédié.

□ Couper toute l'électricité vers l'emplacement de travail au niveau du panneau du disjoncteur principal.
- Connecter un conduit électrique de 240 V c.a. aux fils étiquetés "L1", "L2", ainsi qu'au fil vert (terre) sortant du boîtier de service du générateur de vapeur situé sur le dessus du générateur de vapeur.
□ Confirmer que la connexion à la terre a été effectuée dans le boîtier de service.
□ Fermer le boîtier de service.
□ Mettre l'alimentation principale en marche.
□ Le voyant de fonction doit s'afficher en vert. Si le voyant de fonction n'est pas vert, consulter le "Guide de dépannage" ou contacter le service d'assistance à la clientèle en utilisant le numéro situé à l'arrière de ce document.

8.Terminerl'installation

• Installer les boîtiers de vapeur et les têtes de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
• Installer la commande de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
  Pour faire fonctionner la commande de vapeur, suivre les instructions fournies avec la commande d'interface utilisateur.

Garantie

GénérateurdevapeurKOHLER GARANTIELIMITÉEDETROISANS

Les unités de générateur de vapeur Kohler fabriqués après le 15 Septembre 2001, sont garantis au consommateur acquéreur original être sans défaut de matériel et de fabrication durant une utilisation résidentielle normale pendant trois (3) ans à partir de la date d'installation. Cette garantie s'applique uniquement aux générateurs de vapeur KOHLER installés aux États-Unis, au Canada ou au Mexique ("Amérique du Nord").

Si un défaut est décelé en cours d'usage normal domestique, Kohler Co. décidera, à son choix, de réparer ou de remplacer l'unité ou d'effectuer les réglages appropriés. Un endommagement causé par un accident, mauvais usage ou mauvais traitement n'est pas couvert par cette garantie. Une preuve d'achat (ticket de caisse original) doit être présentée à Kohler Co. avec tous les recours en garantie. Kohler Co. n'est pas responsable des coûts de main-d'oeuvre, de démontage, d'installation ou d'autres frais qui en découlent. La responsabilité de Kohler Co. n'excédera en aucun cas le prix d'achat de l'unité.

Si cette unité est utilisée dans un commerce ou si elle est installée hors d'Amérique du Nord, Kohler Co. garantit l'unité contre tout défaut de matériel et de fabrication pour un (1) an à partir de la date d'installation, en plus de respecter tous les autres termes de cette garantie, excepté la durée.

Pour obtenir un service-garantie, contacter Kohler Co. par l'intermédiaire de votre vendeur, plombier, centre de rénovation, revendeur par Internet ou par écrit à Kohler Co. à l'attention de: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des États-Unis et du Canada, et le 001-800-456-4537 du Mexique, ou consulter le site www.kohler.com aux États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com au Mexique.

KOHLERCO.ET/OULEREVENDEURFOURNISSENTCESGARANTIESAULIEUDETOUTES AUTRESGARANTIES,EXPRESSESOUTACITES,YCOMPRISLESGARANTIESIMPLICITES MARCHANDESETD'APTITUDEÀUNEMPLOIPARTICULIER.KOHLERCO.ET/OULE REVENDEURDÉCLINENTTOUTERESPONSABILITÉCONTRELESDOMMAGESPARTICULIERS, IMPRÉVUSOUDECIRCONSTANCE.Certainsétats/provincesnepermettentpaslalimitationsurla duréedelagarantieimplicite,oul'exclusionoulalimitationdedommagesspéciaux,accessoiresou indirects,et,parconséquent,ceslimitationsetexclusionspourraientnepass'appliquerdansvotrecas. Cettegarantievousdonnedesdroitslégauxspécifiques.Vouspouvezégalementavoird'autresdroitsqui varientd'unétat/d'uneprovinceàl'autre.

CeciconstituelagarantieécriteexclusivedeKohlerCo.

Guidedépannage

ATTENTION: Les procédures de dépannage impliquant des fils internes ou des composants électriques doivent être effectuées par un électricien qualifié.

REMARQUE: Ce dépannage est seulement applicable au générateur de chaleur. Pour les problèmes relatifs à la commande de vapeur, consulter le guide de dépannage fourni avec la documentation du kit de commande de vapeur.

Le guide de dépannage est seulement destiné à une aide générale. Pour les problèmes d'entretien et d'installation, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrière de ce guide.

Guidededépannage(cont.)
SymptômesCausesprobablesActionrecommandée
1.Le voyant DEL vert n'est pas allumé.	A.Aucune alimentation électrique au niveau du générateur.	A1.Réinitialiser le courant au disjoncteur.
		A2.Demander à un électricien qualifié de vérifier qu'une alimentation de 240 V est présente au niveau du générateur.
	B.Le disjoncteur est d'arrêt. B.Mettre l'alimentation en marche au niveau du disjoncteur.
	C.La taille du disjoncteur est incorrecte.	C.Vérifier que la taille du disjoncteur est appropriée. Si la taille est incorrecte, le remplacer.
	D.La connexion électrique dans le boîtier de service sur le générateur est desserrée.	D.Couper tout le courant électrique vers le générateur. Demander à un électricien qualifié d'ouvrir le boîtier de service et de vérifier toutes les connexions. Demander à un électricien qualifié de réparer toutes les mauvaises connexions.
2.I l y a u n débit continu d'eau depuis la tête de vapeur. Le débit d'eau durant le cycle de nettoyage pression normal.	A.Les composants internes vers le générateur ne fonctionnent pas correctement.	A1.Couper l'alimentation en eau et vidanger l'eau du générateur. Fermer la valve de drain.
		A2.Ouvrir partiellement la valve d'arrêt d'alimentation, d'une petite quantité.
		A3.Laisser l'eau remplir le réservoir graduellement à l'intérieur du générateur (ceci peut prendre plusieurs minutes). Si l'eau continue à s'écouler à partir de la tête de vapeur, A1.
		A4.Ouvrir complètement la valve d'arrêt d'alimentation.
		A5.Surlesmodèlesavecl'optionde nettoyagepressionseulement,si l'eau continue à s'écouler à partir de la tête de vapeur, faire fonctionner le cycle de nettoyage pression.
		A6.Si l'eau continue à s'écouler de la tête de vapeur, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrière de ce guide.
	B.L'alimentation en eau est connectée incorrectement au générateur de vapeur.	B.Examiner le guide d'installation et, au besoin, reconnecter l'alimentation en eau à l'emplacement approprié.

Guía de instalación

Generador de vapor

Herramientasymateriales

Más:
