MODE D'EMPLOI Fast-Response K-1734 KOHLER
Français, page" Français-1"
Guide d'installation
Générateur de vapeur
Outilsetmatériels

- Plateau de dégivrage
- Tube en cuivre de 1/2"
- Raccords en cuivre assortis; Union en cuivre NPT 3/8", 1/2" & 3/4"
- Coupe-câble et outil à dénuder
- Outils conventionnels de menuiserie et matériels
• Coudes de 45 et 90 degrés - Blocs de support (résistante à la chaleur)

Scie à métaux ou coupe tube

Percer un orifice avec mèche de 1-1/4" & 2-1/2"

Ruban
d'étanchéité

Soudure

Chalumeau à propane
Avantdecommencer
IMPORTANT! Desprécautionsdebasedevraienttoujoursêtreobservéeslorsdel'utilisationdecette unité.

DANGER: Risqued'électrocution. Débrancher au disjoncteur principal avant de procéder à ces étapes d'installation.

AVERTISSEMENT: Risquedeblessurescorporelles. Si vous vous sentez mal à l'aise lors du bain, éteindre l'unité. Se rafraîchir avec la douche, ouvrir la porte, ou sortir de l'unité.

AVERTISSEMENT: Risqued'allergie. Avant d'ajouter des huiles, thérapies aromatiques, ou produits de soin de la peau à l'aromathérapie, s'assurer que ces produits n'entraîne aucune réaction allergique à l'utilisateur.

AVERTISSEMENT: Risquede blessures corporelles. Ce bain de vapeur n'est pas conseillé aux femmes enceintes, aux personnes souffrant de maladies cardiaques, d'hypertension, de problèmes de circulation, ou sous l'emprise d'alcool, de drogues ou sous traitement médical. Le bain de vapeur peut infliger de la fatigue au corps, de même façon que tout bain chaud, douche, ou sauna.

AVERTISSEMENT: Risquede blessures corporelles. NEPAS consommer de boissons alcoolisées ou de médicaments/drogues avant ou pendant l'utilisation du bain de vapeur. L'alcool et les drogues peuvent affecter les facultés mentales et inhiber certaines fonctions corporelles telles que le battement de coeur et la respiration, entraînant des effets potentiellement dangereux.

AVERTISSEMENT: Risquede blessureauxenfants. Ne pas permettre aux enfants d'utiliser l'unité sans surveillance à tout moment. Le générateur de vapeur n'est pas conçu pour les enfants.

AVERTISSEMENT: Risquede blessures corporelles. Ne pas niveler un siphon ou une valve de décharge avec la ligne de vapeur. L'installation d'une soupape de décharge à cet endroit peut créer un danger si la sortie de vapeur est bouchée.
Avantdecommencer(cont.)

AVERTISSEMENT: Risquede blessuresoud'endommagementduproduit. Éviter de toucher le réservoir d'eau et/ou le tuyau d'évacuation de vapeur pendant l'opération du générateur ou juste après son arrêt. Utiliser des lunettes et des vêtements de protection pendant l'entretien du générateur de vapeur. Le générateur de vapeur fonctionne à hautes températures.
AVIS: N'utiliser cette unité que pour l'usage destiné tel qu'indiqué dans ce manuel. NE PAS utiliser des dispositifs de fixation non recommandés par la Kohler Co.
AVIS: Ne pas appliquer de chaleur excessive sur les raccords de générateur pendant le soudage des connexions. Ne pas mettre de décapant ou d'acide directement sur le générateur, pour éviter d'endommager les joints, composants en plastique ou pièces internes. Ne pas appliquer de lubrifiants à base de pétrole sur les composants du générateur, au risque de l'endommager.
☐ Inspecter le produit pour s'assurer de l'absence de tout dommage. Contacter le service d'assistance à la clientèle de KOHLER en utilisant l'information fournie à l'arrière de ce guide.
□ Respecter tous les codes de plomberie et électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié.
□ Débrancher avant d'effectuer toute connexion électrique.
Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.


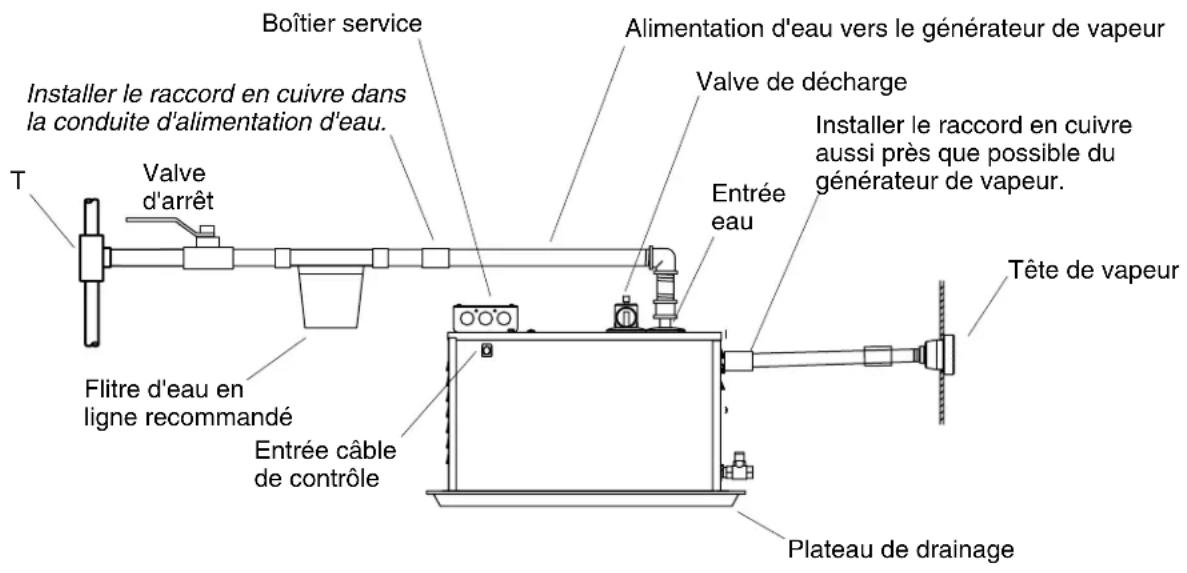

Boîtier service Alimentation d'eau vers le générateur de vapeur Valve de décharge Installer le raccord en cuivre dans la conduite d'alimentation d'eau. T Valve d'arrêt Entrée eau Installer le raccord en cuivre aussi près que possible du générateur de vapeur. Flitre d'eau en ligne recommandé Entrée câble de contrôle Plateau de drainage Tête de vapeur1. Déterminerladisposition

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12" (30,5 cm) de dégagement d'air autour du générateur de vapeur à tout moment. Ceci fournit un espace pour que la chaleur générée par l'unité se dissipe.
AVIS: Le générateur de vapeur fonctionnera mieux lorsqu'il est installé plus proche de la tête de vapeur. L'unité doit être installée à une distance maximale de 25' (7,62 m) par rapport à la tête de vapeur.
AVIS: Pour un rendement optimal, installer le générateur de vapeur au-dessous du niveau de la tête de vapeur.
REMARQUE: Lorsque possible, utiliser des coudes de 45 degrés. La performance sera meilleure lorsque des coudes de 45 degrés sont utilisés.
REMARQUE: Les sections "Options de dispositions recommandées" incluent une information spécifique aux produits de bain et douche Kohler. Se référer à ces sections pour plus d'information concernant la disposition.
☐ Déterminer l'emplacement du générateur de vapeur. Permettre un passage d'air de 12" (30,5 cm) sur tous les côtés du générateur. Laisser de l'espace pour le placement d'un plateau de drain.
- Choisir un plateau de drain approprié pour l'installation en question. Le plateau de dégivrage n'est pas inclus.

2. Déterminer l'emplacementdumatérielpourlavapeur

AVERTISSEMENT: Risquede blessures corporelles. Ne pas installer l'interface utilisateur de contrôle de vapeur hors de l'enceinte à vapeur. L'interface utilisateur doit être installée dans l'enceinte pour permettre aux capteurs de régler la température et commander le débit de la vapeur. Se reporter au guide d'installation pour la trousse de commande de vapeur.

AVERTISSEMENT: Risquedebrûlures. Ne pas bloquer la tête de vapeur ou localiser près d'un siège ou banc, car elle est chaude durant l'opération et pourrait brûler l'utilisateur.

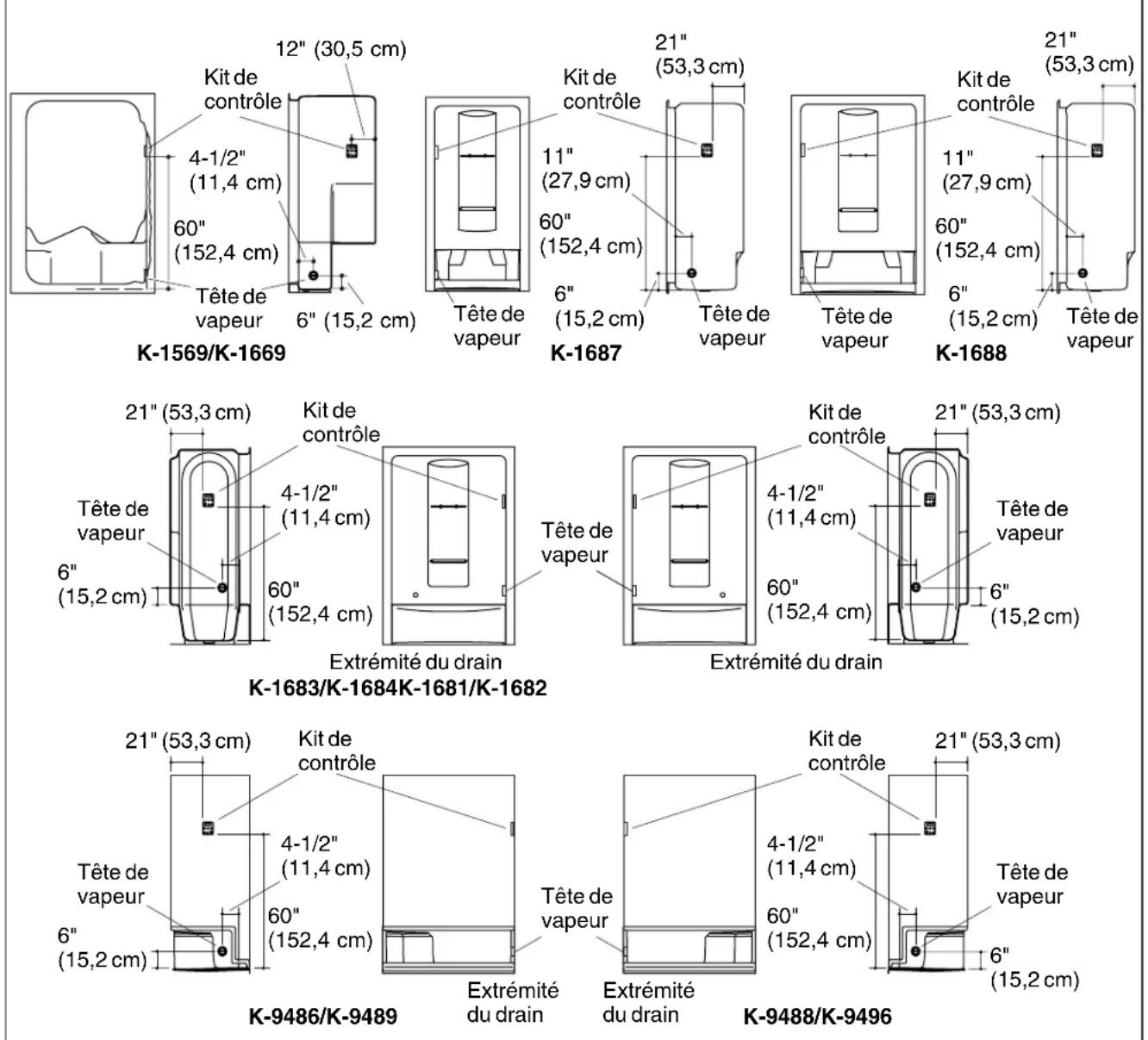

Modules; Emplacementdelatêtedevapeuretdelacommande
REMARQUE: Toutes les dimensions doivent être prises à partir de l'intérieur de la douche.
IMPORTANT! Ne pas installer la commande directement au-dessus de la tête de vapeur ou en ligne avec celle-ci.
Déterminerl'emplacementdumatérielpourlavapeur(cont.)
- Examiner les options de disposition pour mieux pouvoir déterminer l'emplacement des composants du système de vapeur.
- Identifier le numéro de modèle du module de douche tel qu'indiqué dans l'illustration.
□ Déterminer l'emplacement de la tête de vapeur et de la commande de vapeur pour le module, tel qu'indiqué dans l'illustration des modules. - S'assurer que le dégagement entre le conduit de vapeur et toute surface alentour.
Se reporter aux instructions d'installation du kit de commande de vapeur pour obtenir des informations supplémentaires.
Pourdesapplicationsdouchepersonnalisée

AVERTISSEMENT: Risquede blessures corporelles. Ne pas installer l'interface utilisateur de contrôle de vapeur hors de l'enceinte à vapeur. L'interface utilisateur doit être installée dans l'enceinte pour permettre aux capteurs de régler la température et commander le débit de la vapeur. Se reporter au guide d'installation pour la trousse de commande de vapeur.
REMARQUE: Toutes les dimensions doivent être prises à partir de l'intérieur de la douche.
IMPORTANT! Ne pas installer la commande de vapeur directement au-dessus de la tête de vapeur ou en ligne avec celle-ci.
Il est recommandé de placer la tête de vapeur et la commande de vapeur sur le même mur que celui portant les commandes de plomberie.
□ Placer la tête de vapeur à 6" (15,2 cm) au-dessus du sol de la douche et à 4-1/2" (11,4 cm) du seuil.
☐ Placer la commande de vapeur à 60"(152,4 cm) au-dessus du sol de la douche. Se reporter aux instructions d'installation du kit de commande de vapeur pour obtenir des informations sur les dimensions et l'installation.
□ S'assurer qu'il y a un dégagement adéquat entre le conduit de vapeur et les surfaces alentour.


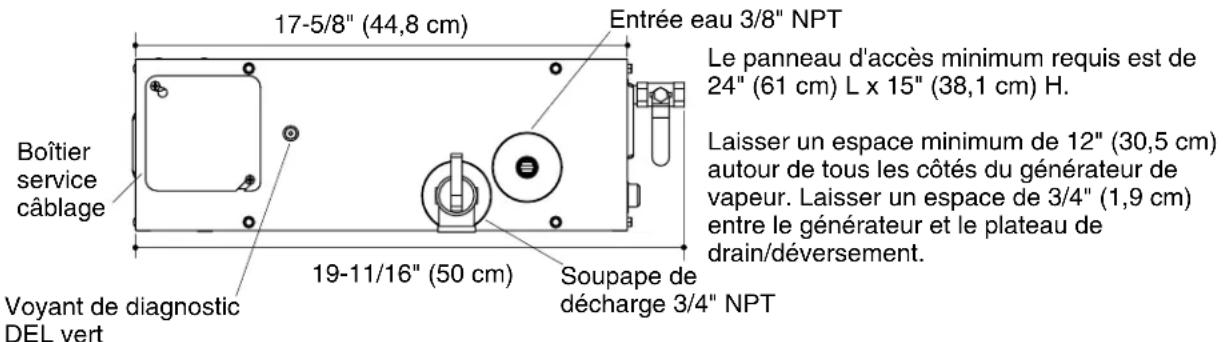

17-5/8" (44,8 cm) Entrée eau 3/8" NPT Le panneau d'accès minimum requis est de 24" (61 cm) L x 15" (38,1 cm) H. Boîtier service câblage Laisser un espace minimum de 12" (30,5 cm) autour de tous les côtés du générateur de vapeur. Laisser un espace de 3/4" (1,9 cm) entre le générateur et le plateau de drain/déversement. Voyant de diagnostic DEL vert 19-11/16" (50 cm) Soupape de décharge 3/4" NPT


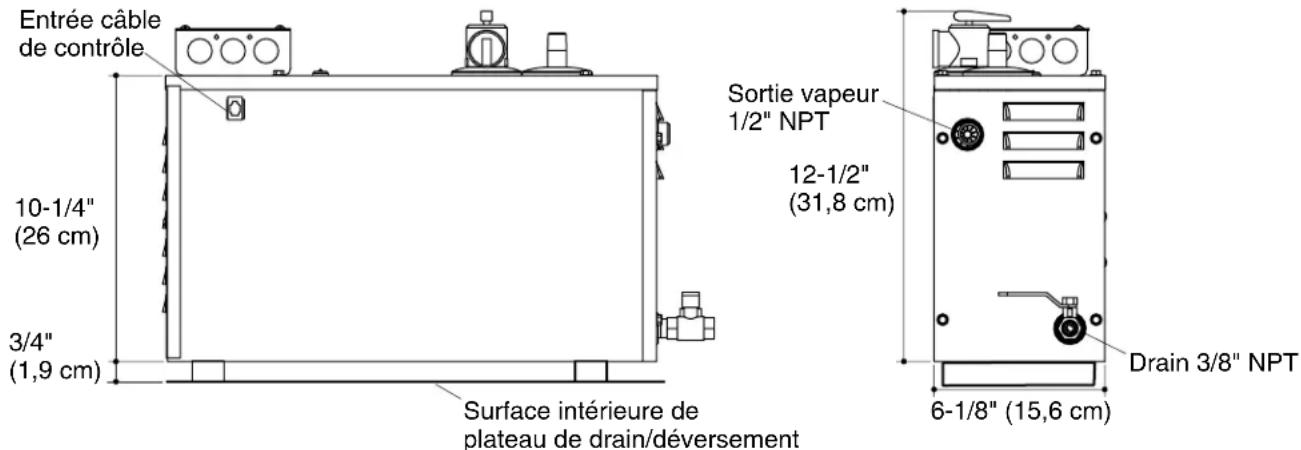

Entrée câble de contrôle 10-1/4" (26 cm) 3/4" (1,9 cm) Surface intérieure de plateau de drain/déversement Sortie vapeur 1/2" NPT 12-1/2" (31,8 cm) Drain 3/8" NPT 6-1/8" (15,6 cm)3. Déterminerl'emplacementdugénérateurdevapeur
IMPORTANT! Le panneau d'accès minimum requis est de 24" (61 cm) L x 15" (38,1 cm) H. Laisser un espace minimum de 12" (30,5 cm) autour de tous les côtés du générateur de vapeur. Laisser un espace de 3/4"(1,9 cm) entre le générateur et le plateau de drain.
□ S'assurer que le dégagement entre le conduit de vapeur et toute surface alentour.
□ Laisser un espace d'accès au générateur après l'installation.
□ Permettre un passage d'air de 12"(30,5 cm) sur tous les côtés du générateur.
□ Laisser de l'espace pour le placement d'un plateau de drain ou de déversement.
Pour une performance optimale, installer le générateur de vapeur au-dessous du niveau de la tête de vapeur et aussi proche de cette dernière que possible. Le générateur de vapeur doit être installé dans les 25 pieds (7,62 m) de la tête de vapeur dans un endroit sec et bien ventilé.
4.Installerl'alimentationélectrique
| ModèleK-1652,K-1695K-1657,K-1708K-1658,K-1733K-1659,K-1734 | ||||
| Informationpourcommander | ||||
| Branchementélectriquerequis | ||||
| Générateur - Circuit dédié requis | 5 kW, 240 V 40 A, 50/60 Hz | 7 kW, 240 V, 50 A, 50/60 Hz | 9 kW, 240 V, 60 A, 50/60 Hz | 11 kW, 240 V, 60 A, 50/60 Hz |
| Informationsurleproduit | ||||
| Poids | 21 lbs (9,5 kg) | 21 lbs (9,5 kg) | 21 lbs (9,5 kg) | 21 lbs (9,5 kg) |
| Caractéristiques électriques | 240 V, 27 A, 60 Hz | 240 V, 36 A, 60 Hz | 240 V, 45 A, 60 Hz | 240 V, 46 A, 60 Hz |
| Installerl'alimentationélectrique(cont.) | ||||
| Alimentationd'eau | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) |
| Conduite de vapeur | Tuyau de 1/2"en cuivre (filetage de 1/2"NPT) | Tuyau de 1/2"en cuivre (filetage de 1/2"NPT) | Tuyau de 1/2"en cuivre (filetage de 1/2"NPT) | Tuyau de 1/2"en cuivre (filetage de 1/2"NPT) |
| Valve de décharge(fournie) | Filetage femelle de 3/4"NPT | Filetage femelle de 3/4"NPT | Filetage femelle de 3/4"NPT | Filetage femelle de 3/4"NPT |
| Valve de ligne de drain | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femelle de 3/8"NPT) | Tuyau de 3/8"en cuivre (filetage femille de 3/8"NPT) |
| Évaluerlatailledubainàvapeur | ||||
| 56 pi cubes (1,6 m cube) | 112 pi cubes (3,2 m cubes) | 240 pieds cubes (6,8 m cubes) | 317 pi cubes (9 m cubes) | |
| DANGER:Risqued'électrocution.Débrancher au disjoncteur principal avant de procéder à ces étapes d'installation.Suivre tous les codes électriques locaux. Tout le travail électrique doit être réalisé par un électricien qualifié.Examiner l'illustration indiquant les exigences d'installation spécifiques relatives au générateur de vapeur pour votre générateur de vapeur.Installer l'alimentation électrique appropriée. | ||||
Maintenir un espace de 12" (30,5 cm) autour de l'unité.


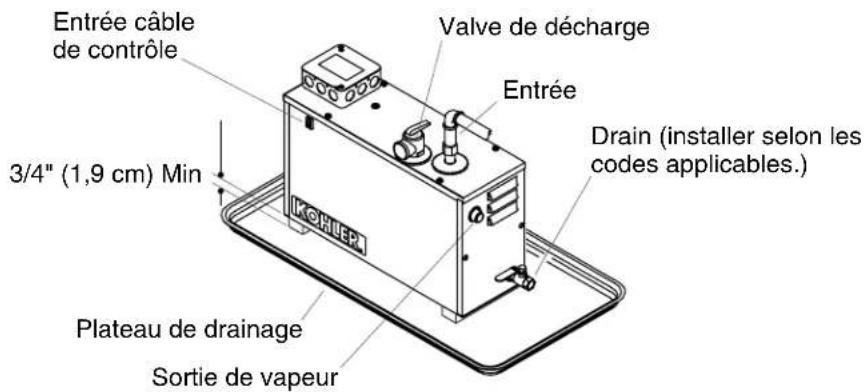

Entrée câble de contrôle Valve de décharge Entrée Drain (installer selon les codes applicables.) 3/4" (1,9 cm) Min Plateau de drainage Sortie de vapeur5.Installerlegénérateurdevapeur

AVERTISSEMENT: Risque d'endommagement du matériel. Laisser un minimum de 12" (30,5 cm) de dégagement d'air autour du générateur de vapeur à tout moment. Ceci fournit un espace pour que la chaleur générée par l'unité se dissipe.
AVIS: Pour obtenir une performance optimale, installer le générateur de vapeur aussi près que possible de la tête de vapeur. Le générateur de vapeur doit être installé à une distance maximale de 25' (7,62 m) par rapport à la tête de vapeur.
□ Installer le plateau de drain souhaité à l'emplacement du générateur de vapeur.
IMPORTANT! Les blocs de support doivent être construits en matériau résistant à la chaleur.
- Placer les blocs de supports de manière à ce que le générateur de vapeur ait un dégagement de 3/4" (1,9 cm) par rapport au plateau de drain.
□ Positionner le générateur de vapeur sur les blocs de support.


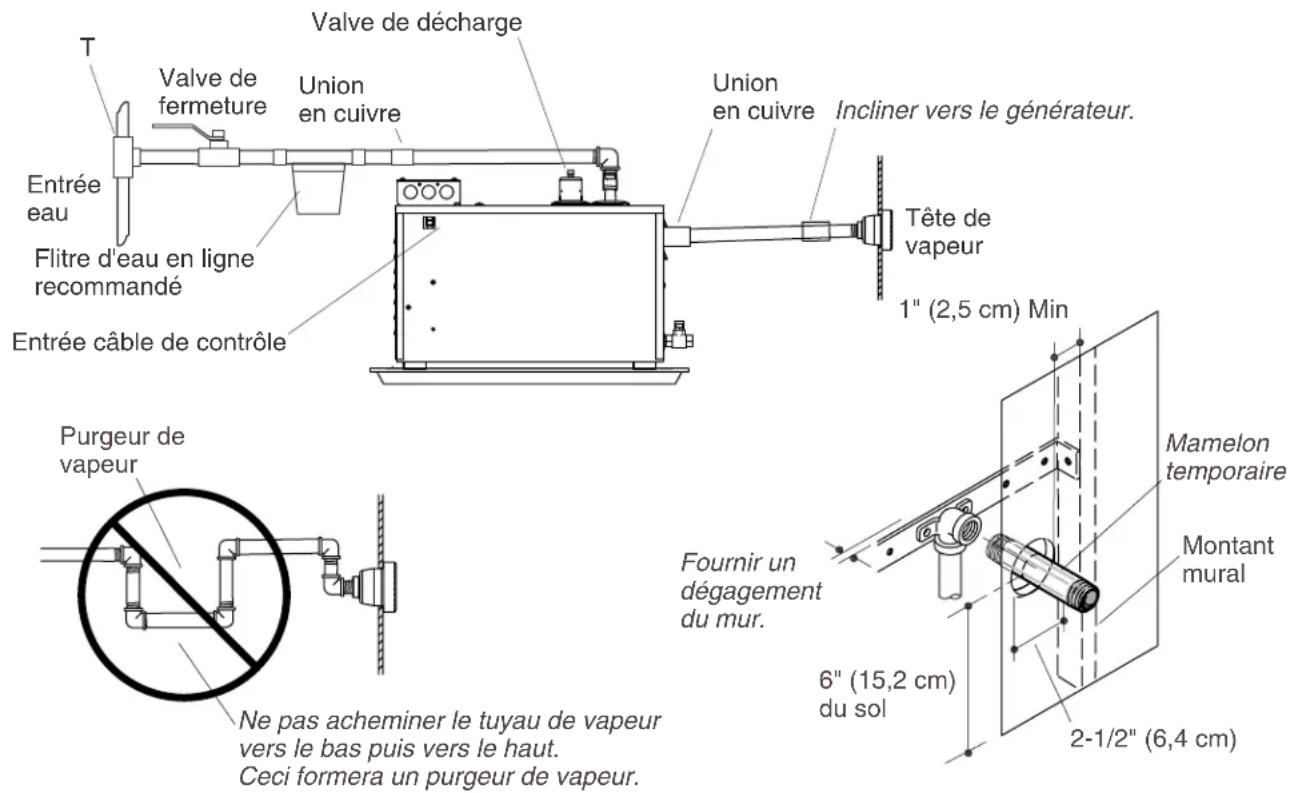

Valve de décharge Valve de fermeture Union en cuivre Union en cuivre Incliner vers le générateur. Tête de vapeur 1" (2,5 cm) Min Purgeur de vapeur Ne pas acheminer le tuyau de vapeur vers le bas puis vers le haut. Ceci formera un purgeur de vapeur. Fournir un dégagement du mur. 6" (15,2 cm) du sol Mamelon temporaire Montant mural 2-1/2" (6,4 cm)6.Installerl'alimentationeneauetleconduitdevapeur

AVERTISSEMENT: Risquede blessuresoud' endommagementduproduit. Ne pas plomber la valve de décharge dans la conduite de vapeur. Plomber la valve de décharge dans la conduite de vapeur peut être dangereux si la conduite de vapeur est bouchée ou obstruée.

AVERTISSEMENT: Risquedebrûlures. Ne pas plomber un siphon, une valve d'arrêt ou une valve de décharge à la conduite de vapeur. L'installation d'une soupape de décharge à cet endroit peut créer un danger si la sortie de vapeur est bouchée.

AVERTISSEMENT: Risquede blessuresoud'endommagementduproduit. Ne pas diriger la valve de décharge vers l'enceinte. Au cas où la valve de décharge s'active, l'eau chaude pourrait éclabousser et causer des brûlures à l'utilisateur et/ou endommager la cabine. Ainsi, la valve de décharge devrait être dirigée vers un endroit où un dommage ne pourrait pas avoir lieu lors du contact avec de l'eau chaude et devrait aussi être conforme aux codes nationaux et locaux de plomberie.
Installerleconduit d'alimentationeneausurlegénérateur
REMARQUE: Pour toutes les connexions filetées NPT, utiliser du ruban ou du mastic d'étanchéité pour tuyaux. Ne pas trop serrer les raccords.
- Connecter sur un conduit d'eau froide existant et acheminer un conduit d'eau froide de 3/8" sur un valve d'arrêt avant le filtre d'eau intégré.
□ Avant la connexion finale au générateur de vapeur, vidanger le conduit d'alimentation en eau dans une grand seau. Ceci élimine tous les débris, tout le limon, tout le sable et tout autre matériau qui pourrait se trouver dans le conduit. - Installer une tubulure en cuivre de 3/8" avec un raccord-union entre le filtre d'eau intégré et l'entrée d'eau vers le générateur de vapeur.
Installerl'alimentationeneauetleconduitdevapeur(cont.)
- Connecter le conduit d'alimentation en eau au générateur de vapeur.
□ S'assurer que la valve de drain de l'eau située sur le générateur est fermée.
□ Remplir le générateur de vapeur avec de l'eau et rechercher des fuites.
AVIS: Les générateurs de vapeur sont munis d'un arrêt automatique. L'eau s'arrêtera lorsque l'unité est remplie. Si de l'eau s'écoule de la sortie de vapeur, couper l'eau et consulter le "Guide de dépannage" ou appeler le service d'assistance à la clientèle en utilisant le numéro situé sur la page arrière de ce document.
Si le tuyau d'alimentation en eau dépasse 10' (3 m) ou s'il est exposée à des emplacements froids, isoler cette tuyauterie avec une isolation appropriée.
Installerleconduitdevapeur

AVERTISSEMENT: Risquedebrûlures. Ne pas localiser la tête de vapeur près d'un siège ou d'un banc car des brûlures pourraient être causées par contact avec la tête de vapeur.
AVIS: Ne jamais faire passer la ligne de vapeur vers le bas puis le haut. Cela provoquera l'obstruction de la vapeur, bloquant le débit de vapeur. Le conduit de vapeur devrait aller à la tête de vapeur à partir du générateur de vapeur, à une inclinaison comprise entre 3/8" (1 cm) et 1/2" (1,3 cm) par 12" (30,5 cm) de tuyau.
AVIS: Fournir un dégagement entre le mur arrière et le coude allant dans le logement de la vapeur. Le coude ne doit pas entrer en contact avec du matériau mural.
AVIS:Fournir un dégagement entre le conduit de vapeur et les surfaces alentour.
AVIS: Ne pas appliquer de chaleur excessive sur les raccords de générateur pendant le soudage des connexions. Ne pas mettre de flux décapants ou d'acides directement sur le générateur de vapeur, vu que ceci pourrait endommager les joints, les composants en plastique ou la finition des garnitures. Ne pas appliquer de lubrifiants à base de pétrole sur les composants du générateur de vapeur, vu que ceci pourrait créer des dommages.
REMARQUE: Pour toutes les connexions filetées, utiliser du ruban ou du mastic d'étanchéité pour tuyaux. Ne pas trop serrer les raccords.
REMARQUE: Utiliser un tube en cuivre de 1/2" pour le conduit de vapeur.
REMARQUE: Toujours installer un raccord-union aussi près du générateur de vapeur que possible.
□ Ajouter un blocage à l'arrière de l'emplacement souhaité pour la tête de vapeur.
☐ Installer et fixer un coude NPT de 1/2" sur le blocage, directement à l'arrière de l'emplacement de tête de vapeur souhaité.
☐ Découper un trou à travers le matériau du mur pour accepter un mamelon de tube en cuivre temporaire de 1/2".
□ Ajouter un mamelon de tube en cuivre temporaire de 1/2".


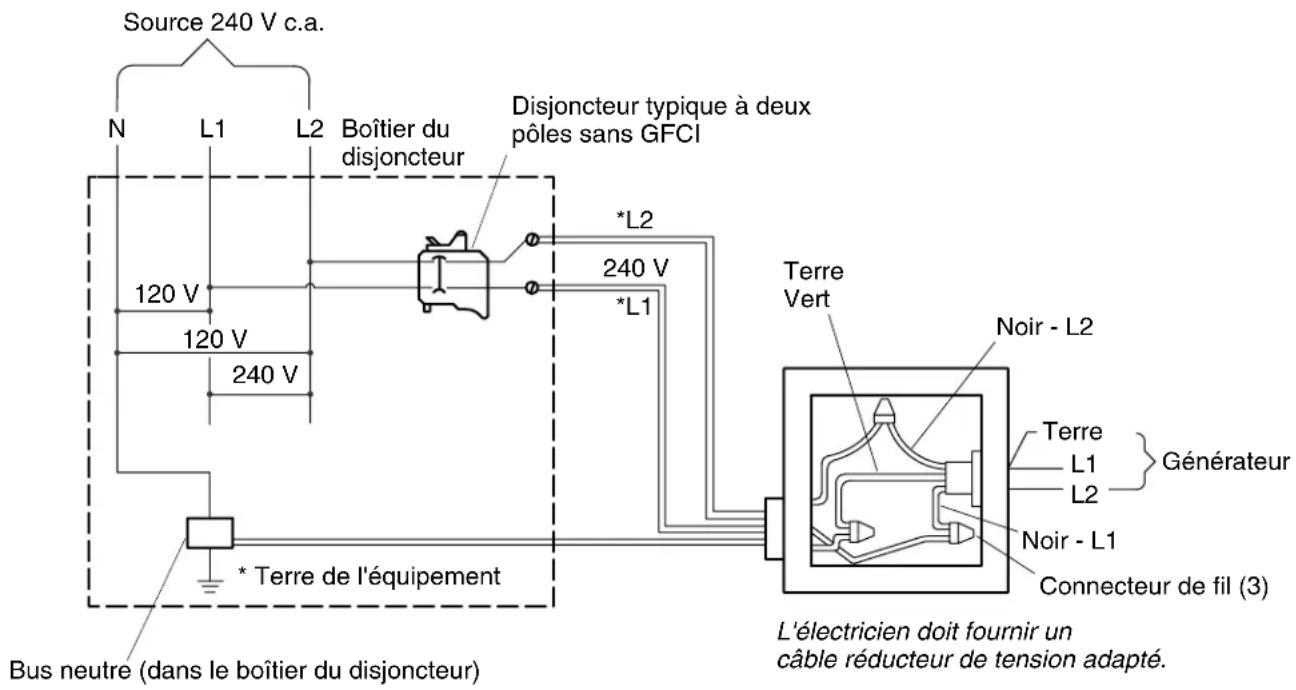

Source 240 V c.a. N L1 L2 Boîtier du disjoncteur 120 V 120 V 240 V * Terre de l'équipement Bus neutre (dans le boîtier du disjoncteur) Disjoncteur typique à deux pôles sans GFCI *L2 240 V *L1 Terre Vert Noir - L2 Terre L1 L2 Générateur Noir - L1 Connecteur de fil (3) L'électricien doit fournir un câble réducteur de tension adapté.7. Connectorl'alimentation

DANGER: Risqued'électrocution. Débrancher avant de réaliser ces étapes d'installation.
AVIS:Tout le travail électrique doit être réalisé par un électricien qualifié.
AVIS:Tout le câblage électrique doit être conforme aux codes locaux.
AVIS: Chaque générateur de vapeur exige un circuit dédié.
□ Couper toute l'électricité vers l'emplacement de travail au niveau du panneau du disjoncteur principal.
- Connecter un conduit électrique de 240 V c.a. aux fils étiquetés "L1", "L2", ainsi qu'au fil vert (terre) sortant du boîtier de service du générateur de vapeur situé sur le dessus du générateur de vapeur.
□ Confirmer que la connexion à la terre a été effectuée dans le boîtier de service.
□ Fermer le boîtier de service.
□ Mettre l'alimentation principale en marche.
□ Le voyant de fonction doit s'afficher en vert. Si le voyant de fonction n'est pas vert, consulter le "Guide de dépannage" ou contacter le service d'assistance à la clientèle en utilisant le numéro situé à l'arrière de ce document.
8.Terminerl'installation
☐ Installer le boîtier de vapeur et la tête de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
- Installer la commande de vapeur en suivant les instructions accompagnant le kit de commande de vapeur.
Pour faire fonctionner la commande de vapeur, suivre les instructions d'opération fournies avec la trousse de commande de vapeur.
Garantie
GénérateurdevapeurKOHLER GARANTIELIMITÉEDETROISANS
Les unités de générateur de vapeur Kohler fabriqués après le 15 Septembre 2001, sont garantis au consommateur acquéreur original être sans défaut de matériel et de fabrication durant une utilisation résidentielle normale pendant trois (3) ans à partir de la date d'installation. Cette garantie s'applique uniquement aux générateurs de vapeur KOHLER installés aux États-Unis, au Canada ou au Mexique ("Amérique du Nord").
Si un défaut est décelé en cours d'usage normal domestique, Kohler Co. décidera, à son choix, de réparer ou de remplacer l'unité ou d'effectuer les réglages appropriés. Un endommagement causé par un accident, mauvais usage ou mauvais traitement n'est pas couvert par cette garantie. Une preuve d'achat (ticket de caisse original) doit être présentée à Kohler Co. avec tous les recours en garantie. Kohler Co. n'est pas responsable des coûts de main-d'oeuvre, de démontage, d'installation ou d'autres frais qui en découlent. La responsabilité de Kohler Co. n'excédera en aucun cas le prix d'achat de l'unité.
Si cette unité est utilisée dans un commerce ou si elle est installée hors d'Amérique du Nord, Kohler Co. garantit l'unité contre tout défaut de matériel et de fabrication pour un (1) an à partir de la date d'installation, en plus de respecter tous les autres termes de cette garantie, excepté la durée.
Pour obtenir un service-garantie, contacter Kohler Co. par l'intermédiaire de votre vendeur, plombier, centre de rénovation, revendeur par Internet ou par écrit à Kohler Co. à l'attention de: Customer Care Center, 444 Highland Drive, Kohler, WI 53044, États-Unis, ou appeler le 1-800-4-KOHLER (1-800-456-4537) des États-Unis et du Canada, et le 001-800-456-4537 du Mexique, ou consulter le site www.kohler.com aux États-Unis, www.ca.kohler.com au Canada ou www.mx.kohler.com au Mexique.
KOHLERCO.ET/OULEREVENDEURFOURNISSENTCESGARANTIESAULIEUDETOUTES AUTRESGARANTIES,EXPRESSESOUTACITES,YCOMPRISLESGARANTIESIMPLICITES MARCHANDESETD'APTITUDEÀUNEMPLOIPARTICULIER.KOHLERCO.ET/OULE REVENDEURDÉNIENTTOUTERESPONSABILITÉPOURDESDOMMAGESPARTICULIERS, INDIRECTSOUCONSÉCUTIFS.Certainsétats/provincesnepermettentpasleslimitationssurladurée delagarantieimplicite,oul'exclusionoulalimitationdedommagesparticuliers,indirectsouconsécutifs, et,parconséquent,ceslimitationsetexclusionspourraientnepass'appliquerdansvotrecas.Cette garantievousdonnedesdroitslégauxspécifiques.Vouspouvezégalementavoird'autresdroitsqui varientd'unétat/d'uneprovinceàl'autre.
CeciconstituelagarantieécriteexclusivedeKohlerCo.
Guidededépannage

ATTENTION: Les procédures de dépannage impliquant des fils internes ou des composants électriques doivent être effectuées par un électricien qualifié.
REMARQUE: Ce dépannage est seulement applicable au générateur de chaleur. Pour les problèmes relatifs à la commande de vapeur, consulter le guide de dépannage fourni avec la documentation du kit de commande de vapeur.
Le guide de dépannage est seulement destiné à une aide générale. Pour les problèmes d'entretien et d'installation, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrière de ce guide.
| Guidedépannage(cont.) | ||
| SymptômesCausesprobablesActionrecommendée | ||
| 1.Le voyant DEL vert n'est pas allumé. | A.Aucune alimentation électrique au niveau du générateur. | A1.Réinitialiser le courant au disjoncteur. |
| A2.Demander à un électricien qualifié de vérifier qu'une alimentation de 240 V est présente au niveau du générateur. | ||
| B.Le disjoncteur est d'arrêt. B.Mettre l'alimentation en marche au niveau du disjoncteur. | ||
| C.La taille du disjoncteur est incorrecte. | C.Vérifier que la taille du disjoncteur est appropriée. Si la taille est incorrecte, le remplacer. | |
| D.La connexion électrique dans le boîtier de service sur le générateur est desserrée. | D.Couper tout le courant électrique vers le générateur. Demander à un électricien qualifié d'ouvrir le boîtier de service et de vérifier toutes les connexions. Demander à un électricien qualifié de réparer toutes les mauvaises connexions. | |
| 2.I l y a u n débit continu d'eau depuis la tête de vapeur. Le débit d'eau durant le cycle de nettoyage pression normal. | A.Les composants internes vers le générateur ne fonctionnent pas correctement. | A1.Couper l'alimentation en eau et vidanger l'eau du générateur. Fermer la valve de drain. |
| A2.Ouvrir partiellement la valve d'arrêt d'alimentation, d'une petite quantité. | ||
| A3.Laisser l'eau remplir le réservoir graduellement à l'intérieur du générateur (ceci peut prendre plusieurs minutes). Si l'eau continue à s'écouler à partir de la tête de vapeur, A1. | ||
| A4.Ouvrir complètement la valve d'arrêt d'alimentation. | ||
| A5.Surlesmodèlesavecl'optionde nettoyagepressionseulement,si l'eau continue à s'écouler à partir de la tête de vapeur, faire fonctionner le cycle de nettoyage pression. | ||
| A6.Si l'eau continue à s'écouler de la tête de vapeur, contacter le service d'assistance à la clientèle en utilisant l'information fournie à l'arrière de ce guide. | ||
| B.L'alimentation en eau est connectée incorrectement au générateur de vapeur. | B.Examiner le guide d'installation et, au besoin, reconnecter l'alimentation en eau à l'emplacement approprié. | |
Guía de instalación
Generador de vapor

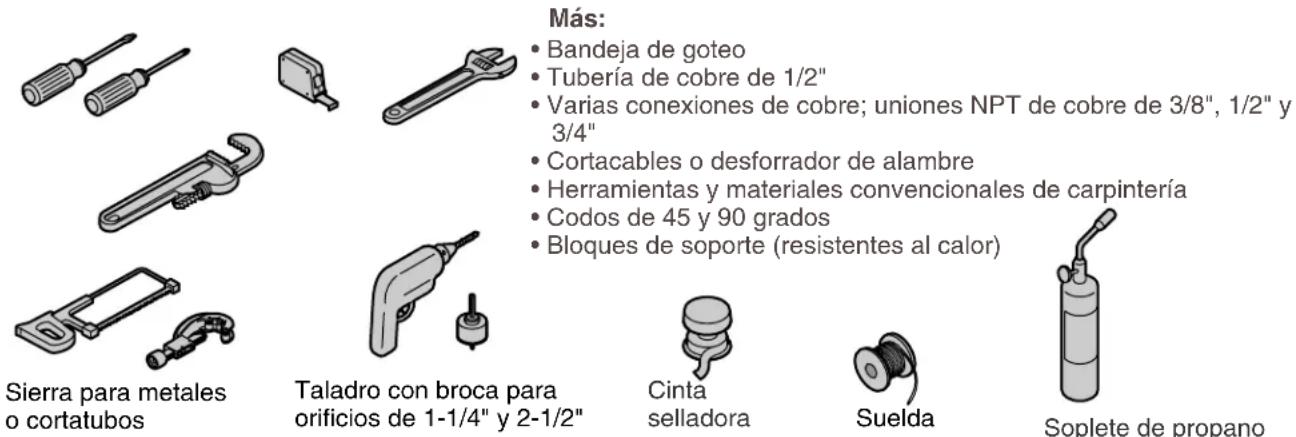

Herramientasymateriales
