MODE D'EMPLOI Millbrook K-5264 KOHLER
Français, page "Français-1"
Guide d'installation Fontaines à eau potable

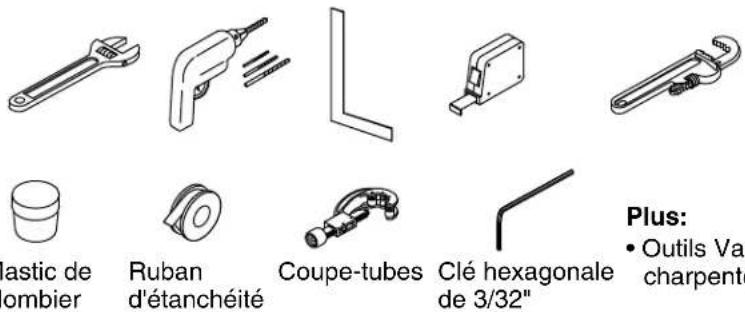

Outilsetmatériaux

Mastic de plombier
Ruban d'étanchéité
Coupe-tubes
Plus:
- Outils Variés de charpenterie
Avantdecommencer

ATTENTION: Risquedeblessures. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.
□ Respecter tous les codes de plomberie et de bâtiment locaux.

- La distance entre le rebord et le sol (dimension H) est de 30" (762 mm) pour les écoles primaires et est comprise entre 36" (914 mm) et 44" (1118 mm) pour les autres bâtiments.
101024-2-AC Français-2 Kohler Co.


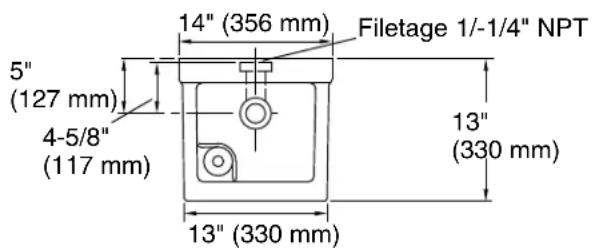

5" (127 mm) 4-5/8" (117 mm) 14" (356 mm) Filetage 1/-1/4" NPT 13" (330 mm) 13" (330 mm)


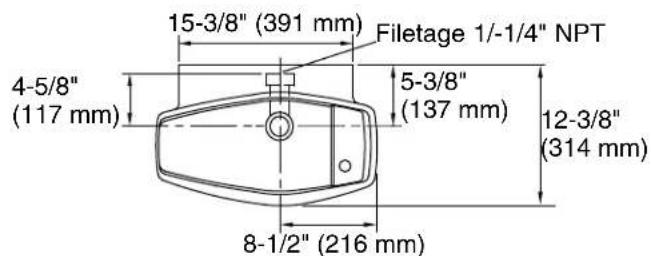

2-1/2" (64 mm) Alimentation 3/8" NPT 3-1/4" (83 mm) 6" (152 mm) 3" (76 mm) 3-1/4" (83 mm) 9-1/4" (235 mm) H 3-3/8" (86 mm) 7/8" (22 mm) 4" (102 mm) Orifice de vis d'ancrage de 7/16" de diamètre(11 mm) SolRaccordementpourK-5264
- La distance entre le rebord et le sol (dimension H) est de 30" (762 mm) pour les écoles primaires et est comprise entre 36" (914 mm) et 44" (1118 mm) pour les autres bâtiments.
1. Préparerlesite
REMARQUE:S'assurer d'installer un appui suffisant pour soutenir les étriers muraux et le boulon d'ancrage.
□ Mettre en place la tuyauterie d'arrivée et d'écoulement selon la pose préliminaire.
☐ Installer temporairement une longueur recouverte de tuyau de 1-1/4" et 3/8" sur le drain et l'arrivée pour prolonger de 2" (51 mm) minimum au-delà du mur fini.


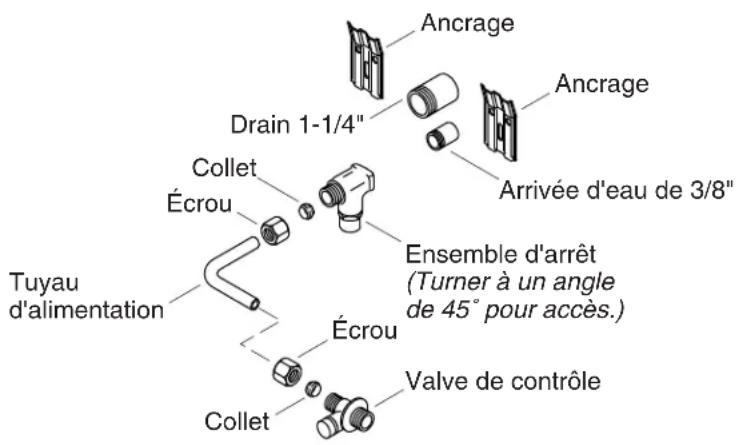

Ancrage Ancrage Drain 1-1/4" Arrivée d'eau de 3/8" Collet Écrou Tuyau d'alimentation Écrou Ensemble d'arrêt (Turner à un angle de 45° pour accès.) Valve de contrôle2.Installerledrain
☐ Retirer le tuyau de 3/8" temporaire installé auparavant dans le raccord d'arrivée.
□ Retirer le tuyau de 1-1/4" installé sur le raccord du drain.
☐ Installer un mamelon de 3/8" pour l'arrivée afin de prolonger de 7/16 (11 mm) environ à partir du mur fini.
REMARQUE: Si la tubulure est utilisée pour l'alimentation, un adaptateur fileté mâle doit se prolonger de 7/16" (11 mm) environ à partir du mur fini.
□ Assembler le robinet d'arrêt sur le mamelon.
□ S'assurer que la fente du tournevis sur le robinet d'arrêt est à un angle de 45°, et qu'elle est tournée vers l'accès inférieur.
□ S'assurer que les orifices d'entrée et de sortie du robinet d'arrêt soient parallèles au sol.
□ Mesurer la distance entre le mur fini et le centre de l'orifice de sortie de la fontaine à eau potable.
□ Retirer le mamelon avec capuchon temporaire.
□ Remplacer le mamelon temporaire par un mamelon qui positionne l'orifice d'entrée du siphon directement sous l'orifice de sortie de la fontaine à eau potable.
Installerlafontaineàeaupotable(cont.)
- Installer les deux étriers muraux fournis sur le mur, comme sur l'illustration dans le diagramme de raccordement. Sécuriser les étriers par le trou central seulement.
□ Installer le siphon sur le mamelon. Positionner la fontaine sur les étriers et mettre de de niveau.
REMARQUE: Il sera peut-être nécessaire de repositionner les étriers. En raison des variations de dimensions avec les produits en porcelaine sanitaire, les étriers devront peut-être être élevés ou abaissés légèrement de manière à obtenir une distance de 3/16" (5 mm) entre le bas de l'orifice de sortie de la fontaine à eau potable et la partie avant de l'orifice d'entrée du siphon.
□ À l'aide de vis, sécuriser les deux étriers sur l'appui à travers les deux trous restants dans l'étrier.
□ En passant par l'accès latéral, marquer le centre de la fente d'ancrage de 1/2" (13 mm) x 1" (25 mm) se trouvant sur le mur arrière de droite de la fontaine.
□ Retirer la fontaine des étriers et installer le goujon d'ancrage.
REMARQUE: La partie à filetage usiné du goujon d'ancrage doit se prolonger de 5/8" (16 mm) environ à partir du mur fini. Le goujon doit être centré dans la fente.
4.Installerlacrépine
□ Appliquer un boudin de mastic de plombier ou un autre mastic autour du dessous de la bride du corps de la crépine selon les instructions du fabricant.
□ Insérer le corps de la crépine dans le trou du drain de la fontaine.
□ À partir du dessous de la fontaine d'eau potable, glisser le joint conique sur le corps de la crépine, en s'assurant que le côté conique soit tourné vers le haut.
□ Positionner la fontaine sur les étriers de manière à ce que le goujon d'ancrage et l'ouverture de la fente soient alignés.
□ Aligner le corps de la crépine sur le siphon et enfiler le corps de la crépine en toute sécurité sur le siphon.
REMARQUE: La fontaine doit être soutenue par les étriers uniquement. Ne pas positionner le drain après qu'il ait été serré dans le siphon, étant donné que le joint d'étanchéité pourrait se briser.
5.Sécuriserledispositif
ATTENTION: Risquedeblessures. Un serrage excessif pourrait briser ou ébrécher la porcelaine sanitaire.
□ Poser la rondelle et l'écrou borgne par-dessus le goujon d'ancrage, et serrer avec précaution pour sécuriser la fontaine à eau potable.
□ À partir du bas de l'accès, installer le tube d'arrivée en cuivre avec le raccord à compression entre le robinet d'arrêt et la vanne de commande.
☐ Connecter l'extrémité droite du tube au robinet d'arrêt, puis connecter l'extrémité angulaire du tube d'arrivée à la vanne de commande jusqu'à ce que les deux soient serrés à la main.
□ Serrer les deux écrous avec une clé.
REMARQUE: Le raccord d'arrivée en cuivre peut être plié légèrement pour s'adapter.
□ Enclencher la plaque de la crépine dans le corps de la crépine. Si nécessaire, ajuster la tête de la fontaine à eau potable de manière à ce que l'arc d'eau soit parallèle au mur.
6.Installerlescouvercles
□ Rechercher des fuites.
□ Installer les couvercles sur les ouvertures d'accès du bas.


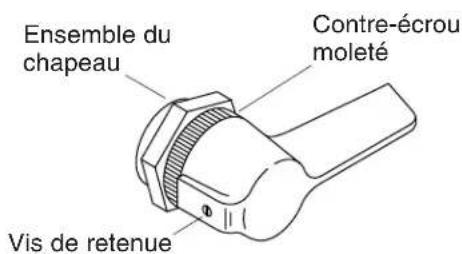

Ensemble du chapeau Vis de retenue Contre-écrou moleté7.Terminerl'installation
□ Lorsque la fontaine à eau potable est installée avec un refroidisseur d'eau, bloquer la vis de serrage moletée contre l'ensemble de chapeau afin d'empêcher un débit continu.
□ La manette à volant a été réglée à l'usine de manière à ce que la lame soit parallèle au sol. Si un réglage supplémentaire est requis, retirer la vis d'arrêt avec une clé hexagonale de 3/32".
□ Tirer tout droit la manette pour la retirer. Nepastordrela manette.
□ Inverser la procédure pour réinstaller la manette.
