Bardon K-4915 - Toilette KOHLER - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Toilette KOHLER Bardon K-4915, design moderne, système de chasse d'eau efficace.
Dimensions	Dimensions standard pour une installation facile dans la plupart des salles de bains.
Matériaux	Céramique de haute qualité, finition résistante aux taches et facile à nettoyer.
Utilisation	Conçue pour un usage domestique, offre un confort optimal.
Maintenance	Entretien régulier recommandé, nettoyage avec des produits non abrasifs.
Réparation	Pièces de rechange disponibles, consulter le manuel pour les instructions de réparation.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel.
Informations générales	Garantie limitée, consulter le fournisseur pour les détails de la garantie.

FOIRE AUX QUESTIONS - Bardon K-4915 KOHLER

Comment installer la toilette KOHLER Bardon K-4915 ?

Pour installer la toilette, commencez par couper l'eau et retirer l'ancienne toilette. Placez le joint d'étanchéité sur le drain, alignez la toilette sur le joint et vissez-la en place. Raccordez les tuyaux d'eau et vérifiez les fuites.

Quels sont les dimensions de la toilette KOHLER Bardon K-4915 ?

La toilette KOHLER Bardon K-4915 a des dimensions de 76,2 cm de haut, 38,1 cm de large et 70,1 cm de profondeur.

Comment résoudre un problème de chasse d'eau qui ne fonctionne pas ?

Vérifiez d'abord le réservoir pour voir si le niveau d'eau est suffisant. Assurez-vous que la chaîne de la chasse d'eau n'est pas enroulée ou cassée. Si le problème persiste, vérifiez le clapet et remplacez-le si nécessaire.

La toilette KOHLER Bardon K-4915 fuit, que faire ?

Inspectez les joints et les boulons pour détecter d'éventuelles fuites. Si de l'eau s'écoule du réservoir, vérifiez le clapet et le mécanisme de chasse. Si la fuite provient de la base, resserrez les boulons ou remplacez le joint d'étanchéité.

Quels types de nettoyants puis-je utiliser pour nettoyer ma toilette KOHLER Bardon K-4915 ?

Utilisez un nettoyant doux non abrasif ou un nettoyant spécialement conçu pour les toilettes. Évitez les produits contenant de l'acide ou des abrasifs qui pourraient endommager la surface.

Comment régler la hauteur de la toilette KOHLER Bardon K-4915 ?

La hauteur de la toilette est fixée par son design, mais vous pouvez ajuster la hauteur de l'installation en ajoutant ou en retirant des cales sous la base si nécessaire.

Où puis-je trouver des pièces de rechange pour la toilette KOHLER Bardon K-4915 ?

Vous pouvez trouver des pièces de rechange chez les détaillants de plomberie, sur le site Web de KOHLER ou dans les magasins de bricolage spécialisés.

Comment puis-je empêcher les odeurs désagréables provenant de ma toilette ?

Assurez-vous de nettoyer régulièrement la cuvette et le réservoir. Vérifiez que les joints sont en bon état et remplacez-les si nécessaire. Un mauvais drainage peut aussi être une cause, alors vérifiez les tuyaux d'évacuation.

MODE D'EMPLOI Bardon K-4915 KOHLER

Français, page "Français-1"

Guide d'installation Urinoir Touchless

Outils et matériel

Lunettes de protection

Mètre Ruban

Clé de 1/8"

Clé à molette

Tournevis assortis
Crayon

Niveaux à bulles

Ruban d'étanchéité pour filetage

Clé à rochet 1/4"

Plus:

- Outil pour découper des orifices

Avant de commencer

ATTENTION: Risquedeblessures. Manipuler ce produit avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

REMARQUE: Le raccordement demeure le même lors de l'utilisation du raccord de sortie optionnel de 3".

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Se référer aux codes locaux en vigueur et aux directives du fabricant pour les exigences du robinet de chasse.
□ Examiner soigneusement le nouvel urinoir pour y déceler tout dommage.
□ Les dimensions de l'appareil sanitaire sont nominales et conformes aux tolérances indiquées par la norme ASME A112.19.2/CSA B45.1.
□ La préparation du site pourrait nécessiter des outils et du matériel supplémentaires.

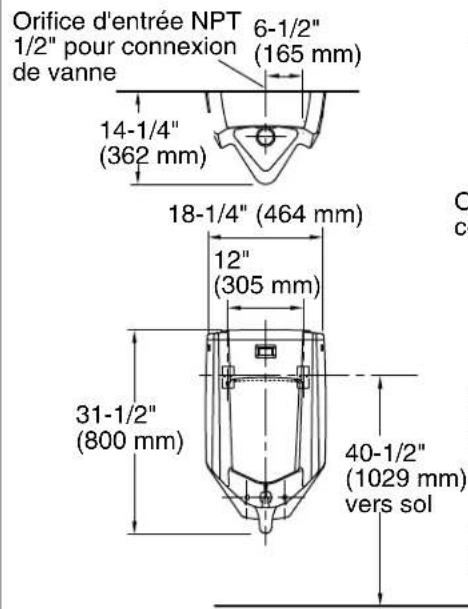

Orifice d'entrée NPT 1/2" pour connexion de vanne 6-1/2" (165 mm) 14-1/4" (362 mm) 18-1/4" (464 mm) 12" (305 mm) 31-1/2" (800 mm) 40-1/2" (1029 mm) vers sol

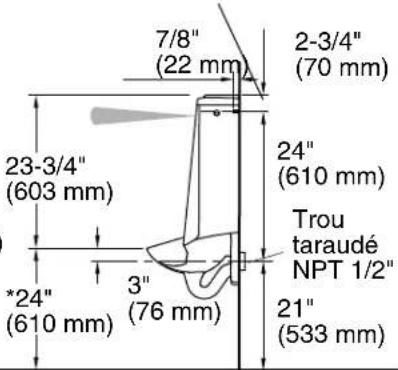

Trou taraudé NPT 1/2" 6" (152 mm) 1/4" (6 mm)

Détail de l'orifice de sortie

Orifice d'entrée NPT 1/2" pour connexion de vanne

• Le raccordement demeure le même lors de l'utilisation du raccord de sortie optionnel de 3".
• *L'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas monté à plus de 17" (430 mm) du plancher fini.

1. Préparation

□ Couper l'alimentation en eau.
□ Installer ou déplacer le tuyau d'évacuation selon les besoins pour se conformer aux dimensions de raccordement.
□ Installer le robinet d'arrêt.
□ Installer un cadrage de support adéquat pour les crochets muraux, selon les besoins.

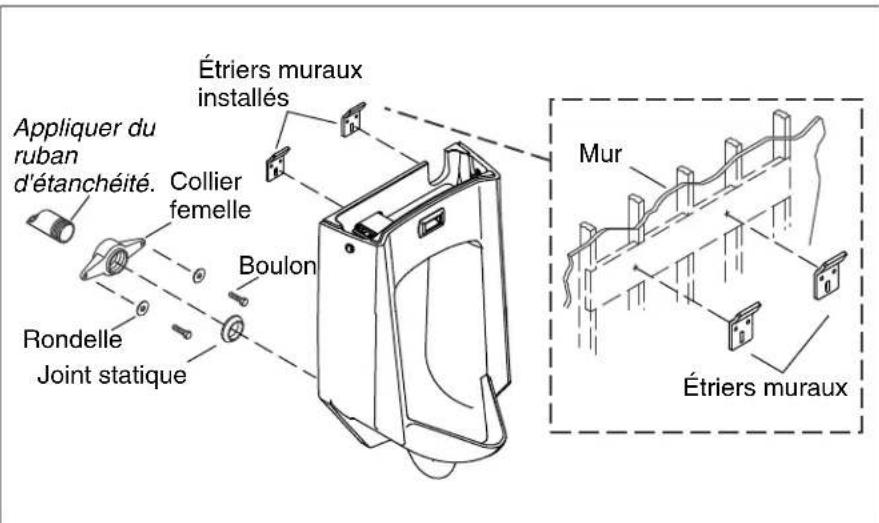

Étriers muraux installés Appliquer du ruban d'étanchéité. Collier femelle Boulon Rondelle Joint statique Mur Étriers muraux

2. Installer l'urinoir

ATTENTION: Risquedeblessures. Manipuler avec précaution. La porcelaine vitrifiée peut se briser ou se fendre si le produit est manipulé avec négligence.

□ Installer les supports muraux selon l'illustration du plan de raccordement.
□ Appliquer du ruban d'étanchéité pour filets sur les filets du tuyau du drain et installer le collier sur ce dernier.
□ Avec la surface biseautée du joint tournée vers le sens opposé du collier, placer le joint sur le collier.
□ Positionner l'urinoir avec précaution sur les supports muraux.

ATTENTION: Risqued'endommagementduproduit. Ne serrer les boulons excessivement.

- Sécuriser l'urinoir sur le collier en utilisant les rondelles et boulons fournis.

REMARQUE: Ne pas appliquer de mastic sur la surface supérieure de l'urinoir. Le mastic peut empêcher le positionnement correct du couvercle sur le réservoir.

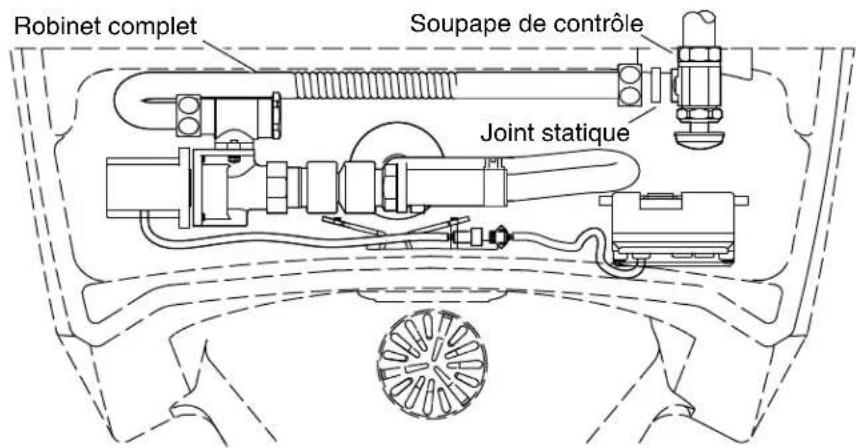

Robinet complet Soupape de contrôle Joint statique

3. Installer l'ensemble de la vanne

- À l'aide du ruban d'étanchéité pour filets, enrouler l'extrémité de la conduite d'arrivée d'eau.

IMPORTANT! Lors de la déconnexion de la soupape de contrôle de l'ensemble de vanne, le joint se délogera de l'extrémité de l'ensemble de la vanne. Conserver le joint.

□ Déconnecter la soupape de contrôle de l'ensemble de la vanne. Conserver le joint de l'ensemble de la vanne.
□ Attacher la soupape de contrôle sur la ligne d'alimentation en eau.
□ Réinsérer le joint dans l'extrémité de l'ensemble de la vanne.
□ Reconnecter la soupape de contrôle sur l'ensemble de la vanne.

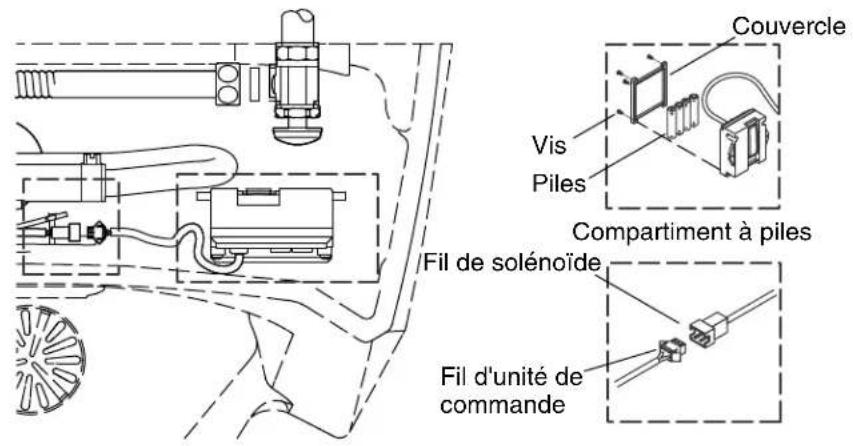

Couvercle Vis Piles Compartment à piles Fil de solénoïde Fil d'unité de commande

4. Tester l'unité de commande

Connector

□ Avec un tournevis cruciforme, retirer les quatre vis du couvercle du compartiment à piles. Mettre les quatre vis et le couvercle de côté.
□ Installer quatre piles alcalines de taille AA dans le porte-piles.
□ Réinstaller le couvercle sur le porte-piles.
□ Brancher le câble du solénoïde dans le câble de l'unité de commande. Attendre 10 minutes avant de continuer.

Essai

□ Se tenir debout devant l'urinoir pendant au moins 10 secondes.
Se mettre sur le côté de l'urinoir. Le robinet effectuera une chasse après un court délai.

Inspector

□ Inspecter toute l'installation pour rechercher des fuites.
□ Effectuer les réparations nécessaires.
☐ Si les verrous du couvercle ne seront pas installés, placer le couvercle sur le réservoir. Si les verrous du couvercle seront installés, passer à la section "Installer les verrous".

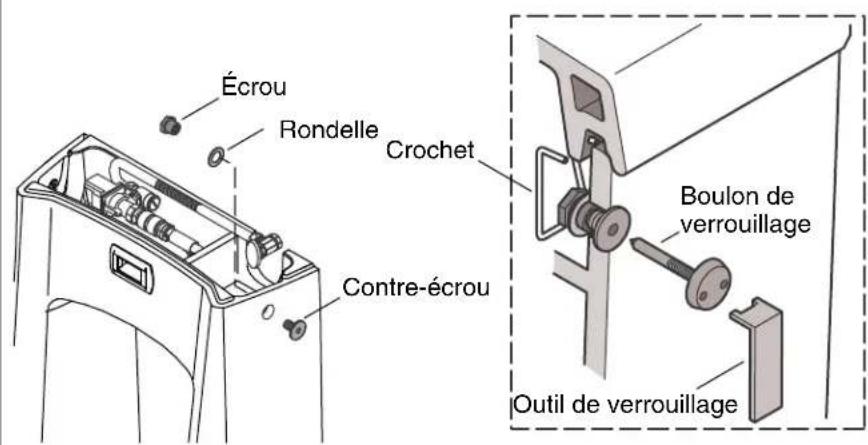

Écrou Rondelle Crochet Contre-écrou Boulon de verrouillage Outil de verrouillage

5. Installer les verrous

□ Si présent, retirer le couvercle du réservoir. Placer le couvercle à l'envers sur une surface protégée.
□ De l'intérieur du réservoir, insérer une rondelle suivie d'un écrou dans le trou situé sur le côté du réservoir.
□ De l'extérieur du réservoir, insérer un contre-écrou dans le trou et à travers l'écrou.

ATTENTION: Risqued'endommagementduproduitNe pas serrer le contre-écrou excessivement.

□ Serrer le contre-écrou avec une clé de 5/8". Ne pas serrer le contre-écrou excessivement.
□ Répéter les procédures ci-dessus pour l'autre côté du réservoir.
□ Attacher un crochet sur chaque côté du couvercle, tel qu'illustré.
□ Placer le couvercle sur le réservoir.
□ Insérer un boulon de verrouillage dans chaque contre-écrou.
□ Serrer les boulons de verrouillage avec l'outil de verrouillage (fourni).
□ Soulever le couvercle pour vérifier qu'il est bien verrouillé. Ajuster les composants du verrou du couvercle, si nécessaire.
