MANUAL DE USUARIO Bardon K-4915 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

THE BOLD LOOK

OF KOHLER®

1267569-2-A

Tools and Materials

Safety Glasses

Urinario automático sin contacto

Herramientas y materiales

Lentes de seguridad

Cinta para medir

Llave de 5/8"

Llave ajustable

Destornilladores Lápiz surtidos

Niveles

Cinta selladora de roscas

- Herramientas para perforar orificios

Antes de comenzar

PRECAUCIÓN: Riesgodelesionespersonales. Trate este producto con cuidado. La porcelana vitrificada se puede romper o despostillar si no se trata con cuidado.

NOTA: Las dimensiones de instalación no cambian si se utiliza el spud de salida opcional de 3".

□ Cumpla todos los códigos locales de plomería y de construcción.
- Consulte los códigos locales y las instrucciones del fabricante para obtener los requisitos de la válvula de descarga.
□ Revise atentamente el nuevo mingitorio para cerciorarse de que no esté dañado.
□ Las dimensiones del producto son nominales y cumplen las tolerancias de la norma ASME A112.19.2/CSA B45.1.
□ La preparación del sitio puede requerir herrajes y herramientas adicionales.

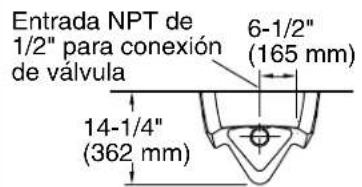

Entrada NPT de 1/2" para conexión de válvula 6-1/2" (165 mm) 14-1/4" (362 mm)

Toma NPT de 1/2" 6" (152 mm) 1/4" (6 mm)

Detalle de salida

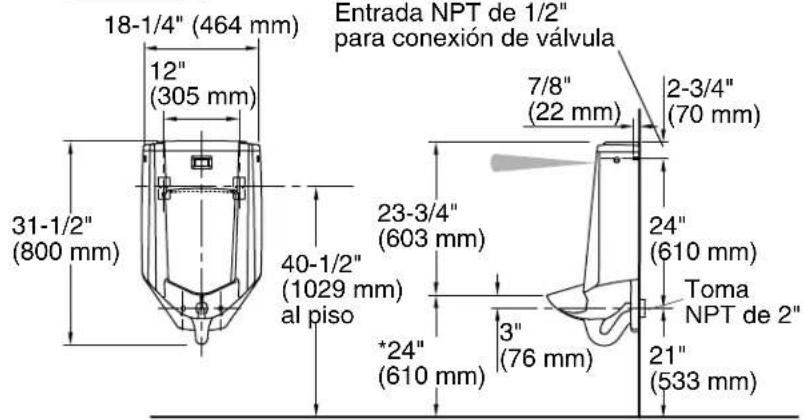

18-1/4" (464 mm) 12" (305 mm) Entrada NPT de 1/2" para conexión de válvula 7/8" (22 mm) 2-3/4" (70 mm) 31-1/2" (800 mm) 40-1/2" (1029 mm) al piso 23-3/4" (603 mm) 24" (610 mm) Toma NPT de 2" *24" (610 mm) 3" (76 mm) 21" (533 mm)

Dimensiones de instalación

• Las dimensiones de instalación no cambian si se utiliza el spud de salida opcional de 3".
• * El mingitorio cumple los requisitos de la ADA cuando el reborde se instala a una altura no mayor de 17" (430 mm) del piso acabado.

1. Preparación

□ Cierre el suministro de agua.
□ Instale o cambie la ubicación del tubo de desagüe de desechos según sea necesario para ajustarse a las dimensiones de instalación.
□ Instale la llave de paso.
□ Instale la estructura de soporte adecuada para los colgadores de pared, según sea necesario.

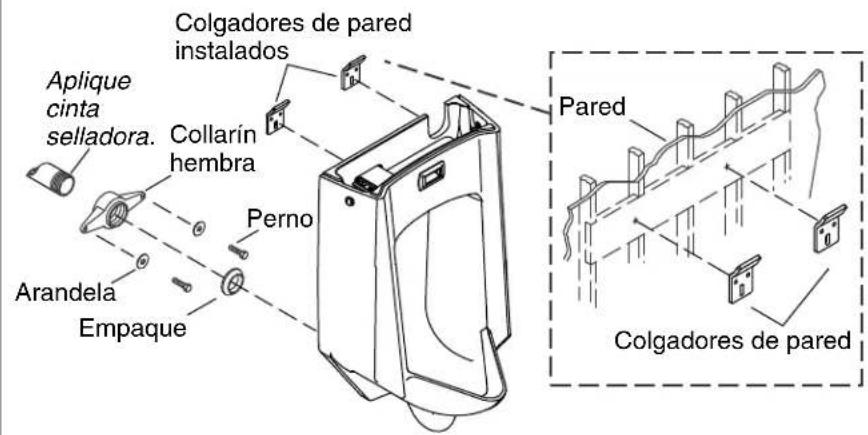

Aplique cinta selladora. Collarín hembra Perno Arandela Empaque Colgadores de pared instalados Pared Colgadores de pared

2. Instale el mingitorio

PRECAUCIÓN: Riesgodelesionespersonales. Trate el producto con cuidado. La porcelana vitrificada se puede romper o despostillar si no se trata con cuidado.

□ Instale los colgadores de pared de acuerdo al diagrama de instalación.
□ Aplique cinta selladora de roscas a las roscas de la tubería en el desagüe, e instale el collarín al desagüe.
□ Con la superficie cónica del empaque orientada al lado opuesto del collarín, coloque el empaque en el collarín.
□ Con cuidado coloque el mingitorio en los colgadores de pared.

PRECAUCIÓN: Riesgodedañosal producto. No apriete demasiado los pernos.

□ Fije el mingitorio al collarín con los pernos y las arandelas que se incluyen.

NOTA: No utilice sellador en la superficie superior del mingitorio. El sellador puede impedir que la tapa del tanque se asiente correctamente.

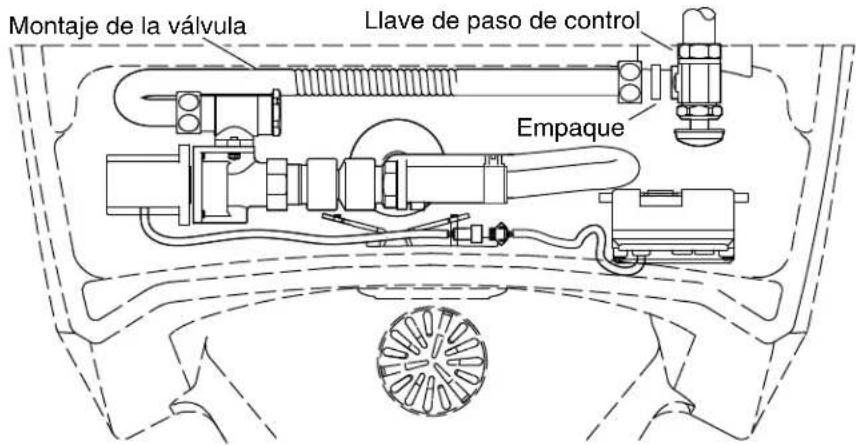

Montaje de la válvula Llave de paso de control Empaque

3. Instale el montaje de la válvula

□ Con cinta selladora de roscas, envuelva el extremo de la línea de suministro de agua.

¡IMPORTANTE!Al desconectar la llave de paso de control del montaje de la válvula, el empaque se caerá del extremo del montaje de la válvula. Guarde el empaque.

□ Desconecte la llave de paso de control del montaje de la válvula. Guarde el empaque del montaje de la válvula.
□ Conecte la llave de paso de control a la línea de suministro de agua.
□ Vuelva a introducir el empaque en el extremo del montaje de la válvula.
□ Vuelva a conectar la llave de paso de control al montaje de la válvula.

Tapa Tornillo Pilas Compartimiento de pilas Conector de cable de solenoide Conector de cable de la unidad de control

4. Pruebe la unidad de control

Conecte

□ Con un destornillador Phillips, retire los cuatro tornillos de la tapa del compartimiento de pilas. Coloque a un lado los cuatro tornillos y la tapa.
□ Instale cuatro pilas alcalinas AA en el montaje del portapilas.
□ Vuelva a instalar la tapa en el compartimiento de pilas.
□ Enchufe el conector del cable del solenoide en el conector del cable de la unidad de control. Espere 10 minutos antes de continuar.

Pruebe

□ Párese frente al mingitorio durante por lo menos 10 segundos.
□ Aléjese del mingitorio. La válvula descargará después de una breve demora.

Verifique

□ Revise toda la instalación para verificar que no haya fugas.
□ Repare si es necesario.
□ Si no va a instalar los seguros de la tapa, coloque la tapa sobre el tanque. Si va a instalar los seguros de la tapa, continúe a la sección "Instale los seguros".

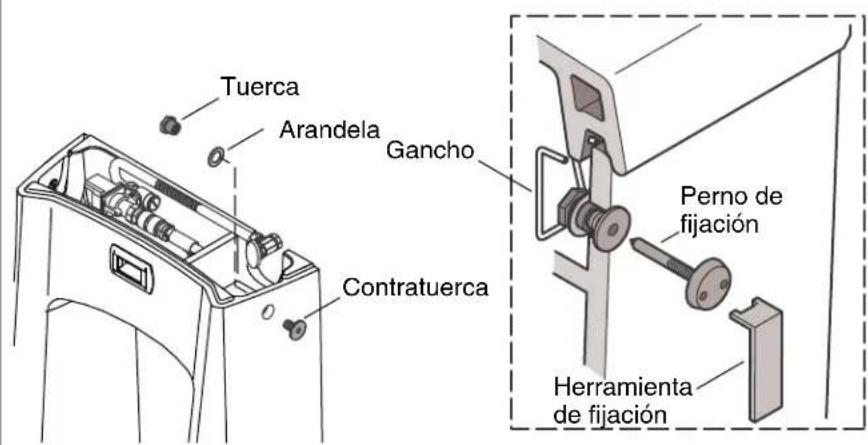

Tuerca Arandela Gancho Contratuerca Perno de fijación Herramienta de fijación

5. Instale los seguros

□ Si la tapa está colocada, retírela del tanque. Coloque la tapa boca abajo sobre una superficie con protección.
□ Desde el interior del tanque introduzca una arandela seguida de una tuerca en el orificio ubicado en el lado del tanque.
□ Desde el exterior del tanque, introduzca una contratuerca en el orificio y a través de la tuerca.

PRECAUCIÓN: Riesgodedañosal producto No apriete demasiado la contratuerca.

□ Con una llave de tuercas de 5/8", apriete la contratuerca. No apriete demasiado la contratuerca.
□ Repita el procedimiento anterior en el otro lado del tanque.
□ Fije un gancho a cada lado de la tapa, como se muestra.
□ Coloque la tapa sobre el tanque.
□ Introduzca un perno de fijación en cada contratuerca.
□ Con la herramienta de fijación (provista), apriete los pernos de fijación.
□ Trate de levantar la tapa para verificar que esté bien asegurada. Ajuste los componentes de los seguros de la tapa, si fuera necesario.

USA/Canada:1-800-4KOHLER

México:001-800-456-4537

kohler.com
