Caractéristiques techniques	Toilette à deux pièces, design contemporain, cuvette allongée, hauteur standard.
Dimensions	Dimensions standard adaptées à la plupart des salles de bains.
Matériaux	Céramique de haute qualité, finition émaillée pour un nettoyage facile.
Utilisation	Conçu pour un usage résidentiel, avec un système de chasse d'eau efficace.
Maintenance	Facilité d'entretien grâce à la surface lisse, nettoyage régulier recommandé.
Réparation	Pièces de rechange disponibles, installation simple pour les réparations courantes.
Sécurité	Conforme aux normes de sécurité en vigueur, installation recommandée par un professionnel.
Informations générales	Garantie limitée du fabricant, options de couleurs disponibles.

FOIRE AUX QUESTIONS - Jarves K-5058 KOHLER

Comment installer la toilette KOHLER Jarves K-5058 ?

Pour installer la toilette, commencez par couper l'eau, puis retirez l'ancienne toilette. Placez le nouvel anneau d'étanchéité sur le sol, alignez la toilette sur le drain et fixez-la en vissant les boulons. Raccordez ensuite le réservoir et le robinet d'eau.

Comment résoudre un problème de fuite sous la toilette ?

Vérifiez d'abord les boulons de fixation et serrez-les si nécessaire. Si la fuite persiste, inspectez le joint entre le réservoir et la cuvette, ainsi que le tuyau d'alimentation en eau pour détecter d'éventuelles fissures ou dégradations.

La chasse d'eau ne fonctionne pas, que faire ?

Vérifiez si le réservoir est rempli d'eau. Si ce n'est pas le cas, assurez-vous que le robinet d'alimentation est ouvert. Si le réservoir est plein mais que la chasse d'eau ne fonctionne toujours pas, examinez le mécanisme de chasse et nettoyez-le si nécessaire.

Comment nettoyer la toilette KOHLER Jarves K-5058 ?

Utilisez un nettoyant doux et non abrasif pour éviter d'endommager la surface. Évitez les produits contenant de l'eau de Javel ou des acides. Pour l'intérieur, vous pouvez utiliser un nettoyant pour cuvette et une brosse pour toilettes.

Quelle est la garantie pour la toilette KOHLER Jarves K-5058 ?

La toilette KOHLER Jarves K-5058 est généralement couverte par une garantie limitée de 1 an contre les défauts de fabrication. Veuillez consulter votre manuel d'utilisateur pour des détails spécifiques.

Comment régler la hauteur de la toilette ?

La hauteur de la toilette est fixée lors de l'installation. Si vous devez ajuster la hauteur, envisagez d'utiliser un kit de rehausse ou de remplacer les pieds de la toilette par des modèles plus hauts.

Où trouver les pièces de rechange pour la toilette KOHLER Jarves K-5058 ?

Les pièces de rechange peuvent être trouvées auprès de revendeurs agréés KOHLER, dans des magasins de bricolage ou en ligne sur le site officiel de KOHLER.

MODE D'EMPLOI Jarves K-5058 KOHLER

Français, page "Français-1"

Guide d'Installation

Urinoir

Outils et matériaux

Lunettes de protection

Ruban à mesurer

Clé à molette

Tournevis à lame plate

Crayon

Niveaux

Ruban d'étanchéité pour filets

En plus :

- Outil à découper

Merci d'avoir opté pour les produits de la Société Kohler

Nous apprécions votre engagement envers la qualité de Kohler. Veuillez lire attentivement ce guide avant de commencer l'installation. En cas de problèmes d'installation ou de fonctionnement, n'hésitez pas à nous contacter. Nos numéros de téléphone et site web sont contenues au plat verso. Merci encore d'avoir choisi des produits Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Se reporter aux codes locaux en vigueur et aux directives du fabricant pour les exigences de la soupape de chasse.
□ Examiner soigneusement le nouvel urinoir pour déceler tout dommage.

ATTENTION : Risque de blessures ou d'endommagement du produit. Les urinoirs en fonte sont très lourds. Utilisez l'équipement de sécurité nécessaire pour l'installation de ce produit.

□ Les dimensions de l'urinoir sont nominales et conformes aux tolérances données par la norme ANSI A112.19.1M.

Avant de commencer (cont.)

□ Il se peut que la préparation du site nécessite d'outils additionnels.

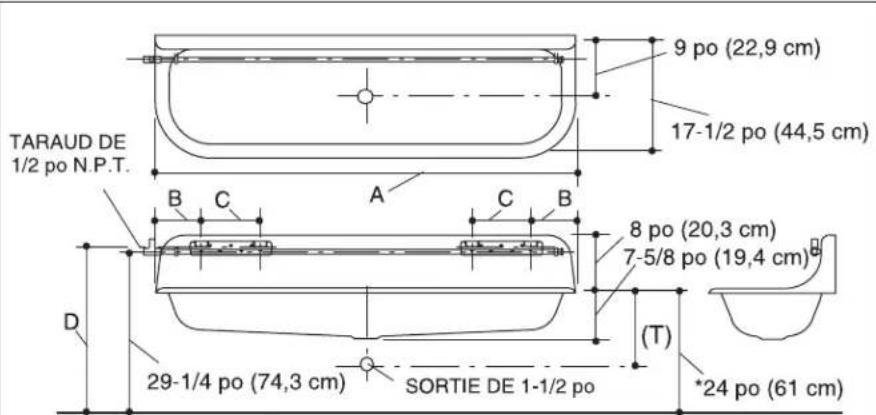

TARAUD DE 1/2 po N.P.T. 9 po (22,9 cm) 17-1/2 po (44,5 cm) 8 po (20,3 cm) 7-5/8 po (19,4 cm) 29-1/4 po (74,3 cm) SORTIE DE 1-1/2 po *24 po (61 cm)

Les dimensions ci-dessus demeurent les mêmes pour les quatre modèles.

Numéro de modèle	Dimensions du produit
	A	B	C	D
K-5055	36 po (91,4 cm)	6-1/2 po (16,5 cm)	7-1/2 po (19,1 cm)	31 po (78,7 cm)
K-5056	48 po (121,9 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)
K-5057	60 po (152,4 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)
K-5058	72 po (182,9 cm)	8 po (20,3 cm)	10 po (25,4 cm)	30-1/2 po (77,5 cm)

Dimensions du diagramme de raccordement

• *L'urinoir est conforme aux exigences de l'ADA lorsque le rebord n'est pas à plus de 17 po (43,2 cm) du plancher fini.
• (T) Le drain est d'ordinaire 11-7/8 po (30,2 cm).

1. Préparation

□ Fermer l'arrivée d'eau.
□ Installer ou déplacer les robinets d'arrêt et de renvoi au besoin, selon le diagramme de raccordement.
□ Installer le robinet d'arrêt.
□ Installer une ossature d'appui au besoin.

2. Installer l'urinoir

□ Installer les supports muraux selon le diagramme de raccordement.
□ Rosacer du ruban d'échantéité sur le filets de la tuyauterie, puis installer le collet femelle sur la tuyauterie d'évacuation.
□ Placer la bague d'échantéité sur le collet femelle avec la surface conique orientée loin du collet.

Installer l'urinoir (cont.)

ATTENTION : Risque de blessures ou d'endommagement du produit. Les urinoirs en fonte sont très lourds. Utilisez l'équipement de sécurité nécessaire pour l'installation de ce produit.

□ Accrocher soigneusement l'urinoir aux supports muraux.
☐ Installer le drain et les tuyaux de chasse (non inclus) à l'urinoir, selon la notice du fabricant.

3. Compléter l'installation

□ Assembler la soupape de chasse conformément à la notice du fabricant.
□ Raccorder les tuyax d'arrivée d'eau et les tuyaux de renvoi.
□ Ouvrir l'arrivée d'eau.
□ Actionner la chasse et vérifier s'il y a des fuites.
□ Réparer au besoin.
