MANUAL DE USUARIO Jarves K-5058 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1020644-2-A

THE BOLD LOOK OF KOHLER®

Tools and Materials

Safety Glasses

Tape Measure

Adjustable Wrench

Screwdriver

Pencil

Levels

Sealant Tape

Plus:

Herramientas y materiales

Anteojos de seguridad

Cinta métrica

Llave ajustable

Destornillador

Lápiz

Niveles

Sellador para roscas

Adicionalmente:

- Herramientas para cortar orificios

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la solapa posterior. Gracias nuevamente por escoger a Kohler.

Antes de Comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
- Consulte los códigos locales y las instrucciones del fabricante para los requerimientos de la válvula de descarga.
□ Revise con cuidado el urinario nuevo para determinar si hay daños.

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Los urinarios de hierro fundido son muy pesados. Utilice el equipo de seguridad apropiado al instalar estos productos.

□ Las dimensiones de los accesorios son nominales y cumplen con las tolerancias establecidas por las normas A112.19.1M del ANSI.

Antes de Comenzar (cont.)

□ La preparación del sitio puede requerir herramientas adicionales.

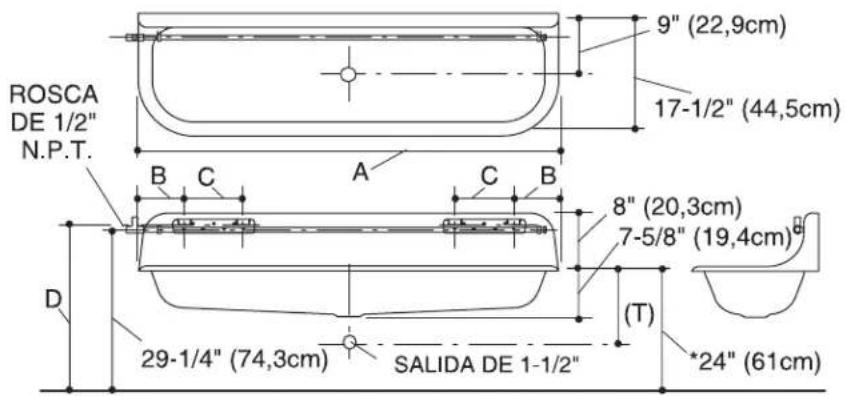

Las dimensiones elencadas arriba son las mismas para los cuatro modelos.

Número de modelo	Dimensiones del producto
	A	B	C	D
K-5055	36" (91,4cm)	6-1/2" (16,5cm)	7-1/2" (19,1cm)	31" (78,7cm)
K-5056	48" (121,9cm)	8" (20,3cm)	10" (25,4cm)	30-1/2" (77,5cm)
K-5057	60" (152,4cm)	8" (20,3cm)	10" (25,4cm)	30-1/2" (77,5cm)
K-5058	72" (182,9cm)	8" (20,3cm)	10" (25,4cm)	30-1/2" (77,5cm)

Dimensiones del diagrama de instalación

• *Si la distancia entre el borde y el piso acabado es menor de 17" (43,2cm), el urinario cumple con los requisitos de la ADA.
  • (T) El drenaje es generalmente de 11-7/8" (30,2cm).

1. Preparación

□ Cierre el suministro de agua.
□ Instale o reubique el tubo de suministro y de desagüe de ser necesario, para cumplir con las dimensiones del diagrama de instalación.
□ Instale la llave de paso.
□ Instale la estructura de soporte necesaria.

2. Instale el urinario

□ Instale el soporte tal como se ilustra en el diagrama de instalación.
□ Aplique cinta para rosca a la tubería e instale el collarín hembra a la tubería del desagüe.

Instale el urinario (cont.)

Coloque el empaque sobre el collarín hembra, con la superficie cónica orientada lejos del collarín.

PRECAUCIÓN: Riesgo de lesiones personales o daños al producto. Los urinarios de hierro fundido son muy pesados. Utilice el equipo de seguridad apropiado al instalar estos productos.

- Con cuidado, coloque el urinario sobre los soportes murales. - Monte la rejilla de evacuación y la tubería de desagüe (no incluida) al urinario, de acuerdo a las instrucciones del fabricante.

3. Complete la instalación

□ Instale la válvula de descarga según las instrucciones del fabricante.
□ Conecte el suministro de agua y complete las conexiones del desagüe.
□ Abra el suministro de agua.
□ Descargue el sistema y revise toda la instalación para verificar que no haya fugas.
□ Repare de ser necesario.

1020644-2-A

USA: 1-800-4-KOHLER

Canada: 1-800-964-5590

México: 001-877-680-1310

kohler.com

THE BOLD LOOK

OF KOHLER.

©2003 Kohler Co.

1020644-2-A
