Caractéristiques techniques	Toilette à chasse d'eau à deux pièces, design classique, hauteur standard
Dimensions	Largeur : 38 cm, Profondeur : 70 cm, Hauteur : 76 cm
Capacité de chasse d'eau	1,28 gallons par chasse (environ 4,8 litres)
Matériau	Céramique émaillée, finition blanche
Utilisation	Conçu pour un usage résidentiel, facile à installer
Maintenance	Nettoyage régulier recommandé, pièces de rechange disponibles
Sécurité	Conforme aux normes de sécurité en vigueur, sans bords tranchants
Informations générales	Garantie limitée de 1 an, service client disponible

FOIRE AUX QUESTIONS - Highline K-4413 KOHLER

Comment installer la toilette KOHLER Highline K-4413 ?

Pour installer la toilette KOHLER Highline K-4413, commencez par couper l'eau et retirer l'ancienne toilette. Placez le joint d'étanchéité sur le flasque, alignez la cuvette sur les boulons, puis fixez-la. Installez le réservoir en suivant les instructions fournies dans le manuel, puis reconnectez l'eau et vérifiez les fuites.

Comment régler le niveau d'eau dans le réservoir ?

Pour régler le niveau d'eau dans le réservoir de la toilette KOHLER Highline K-4413, retirez le couvercle du réservoir et ajustez la tige de flotteur ou le mécanisme de remplissage selon les instructions du manuel, afin que l'eau atteigne le niveau recommandé.

Que faire si la toilette fuit ?

Si vous constatez une fuite, vérifiez d'abord les connexions d'eau et le joint entre le réservoir et la cuvette. Serrez les boulons si nécessaire. Si la fuite persiste, il se peut que vous deviez remplacer le joint d'étanchéité ou le mécanisme de remplissage.

Comment nettoyer la toilette KOHLER Highline K-4413 ?

Pour nettoyer la toilette KOHLER Highline K-4413, utilisez un nettoyant doux non abrasif et un chiffon ou une éponge. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Pour l'intérieur de la cuvette, un nettoyant pour toilettes et une brosse peuvent être utilisés.

Que faire si la chasse d'eau ne fonctionne pas ?

Si la chasse d'eau ne fonctionne pas, vérifiez d'abord le réservoir pour vous assurer qu'il y a suffisamment d'eau. Ensuite, vérifiez le mécanisme de déclenchement pour vous assurer qu'il n'est pas bloqué. Si le problème persiste, il se peut que des pièces internes doivent être remplacées.

Quelle est la garantie de la toilette KOHLER Highline K-4413 ?

La toilette KOHLER Highline K-4413 est généralement couverte par une garantie limitée de 1 an contre les défauts de fabrication. Pour des informations plus détaillées, consultez le manuel ou le site web de KOHLER.

Comment éviter les mauvaises odeurs dans la toilette ?

Pour éviter les mauvaises odeurs, assurez-vous de nettoyer régulièrement la cuvette et de vérifier si l'eau du réservoir est propre. Des désodorisants spécifiques pour toilettes peuvent également aider à maintenir une odeur fraîche.

La toilette KOHLER Highline K-4413 est-elle économe en eau ?

Oui, la toilette KOHLER Highline K-4413 est conçue pour être économe en eau, avec un débit de chasse standard qui permet d'économiser de l'eau tout en offrant un bon rendement de chasse.

MODE D'EMPLOI Highline K-4413 KOHLER

Français, page "Français-1"

Guide d'installation W.C. à pression assistée

Outils et Matériaux

10" Clé à molette

Valve d'arrêt

Mètre ruban

Niveau à bulle

Éponge

Couteau à mastic

Coupe tuyau

Joint en cire

Lunettes de protection

Et:

• Boulon en T de 5/16" avec écrous et rondelles
• Lime en fer
  • Tuyau pour W.C.
• Scie à métaux
• Tournevis

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

AVERTISSEMENT : Risque de blessure corporelle ou d'endommagement du produit. Les contenus de la cuve sont sous pression et peuvent provoquer des blessures graves. Ne pas ouvrir ou réparer avant d'avoir lu les instructions d'installation ou les instructions de réparation. Couper l'alimentation d'eau et activer la chasse de l'unité pour faire baisser la pression, avant de procéder à un entretien quelconque.

AVERTISSEMENT : Risque de blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. La porcelaine vitrifiée peut casser ou se fragmenter si le produit est manipulé avec négligence.

Avant de commencer (cont.)

ATTENTION : Risque d'endommagement du produit. Ne pas utiliser d'huiles ou de lubrifiants sur ou dans le système de pression.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Examiner soigneusement le nouveau W.C. pour en déceler tout dommage.
□ Si le W.C. existant n'a pas de valve d'arrêt sous le réservoir, en installer une avant d'installer le nouveau W.C.

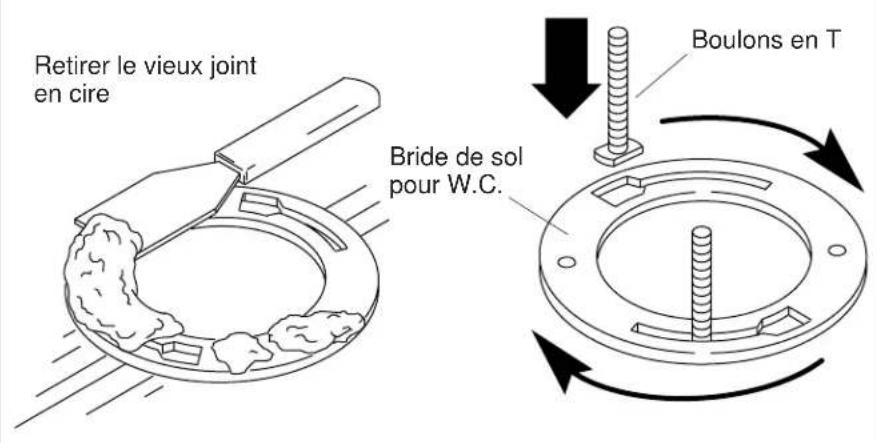

Retirer le vieux joint en cire Bride de sol pour W.C. Boulons en T

1. Retirer le W.C.

ATTENTION : Risque d'émanation de gaz nocifs. Si l'installation du nouveau W.C. n'est pas immédiate, recouvrir temporairement la bride avec un chiffon.

□ Fermer l'alimentation d'eau.
□ Activer la chasse du W.C.
□ Éponger toute eau résiduelle du réservoir.
□ Déconnecter la valve d'arrêt d'alimentation si présente.
□ Retirer l'ancien W.C.
□ Retirer du sol l'anneau en cire existant avec un couteau à mastic.
□ Remplacer les vieux boulons en T avec de nouveaux de ∅ 5/16".

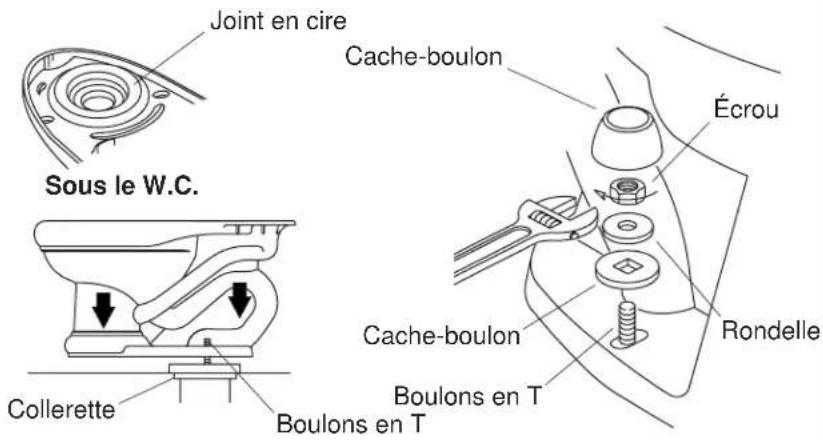

Joint en cire Cache-boulon Écrou Sous le W.C. Collerette Boulons en T Cache-boulon Boulons en T Rondelle

2. Installer le nouveau W.C.

ATTENTION : Risque de perte du joint d'étanchéité du siphon dans des installations dos à dos. Pour prévenir toute possibilité de perte du joint d'étanchéité du siphon, les installations dos à dos de W.C. doivent être raccordées à une conduite verticale, en utilisant un des trois raccords suivants: double fixation, double combinaison étoile et 1/8 cintrage, ou double étoile et 1/8 cintrage.

ATTENTION : Risque de fuites extérieures. Ne pas soulever ou secouer la cuvette du W.C. après sa mise en place. Si le joint étanche se casse, en réinstaller un nouveau en cire.

ATTENTION : Risque d'endommagement du produit. Le serrage excessif peut casser ou fragmenter la porcelaine vitrifiée de Chine.

□ Installer ou déplacer l'alimentation et les sorties au besoin pour se conformer aux dimensions du plan de raccordement.
□ Installer la valve d'arrêt d'alimentation.
□ Reporter le numéro du modèle dans le guide du propriétaire.
□ Poser le W.C. sur une surface molletonnée.
□ De la base du W.C., presser fermement un nouvel anneau en cire sur la sortie du W.C.
□ Retirer le chiffon (si utilisé) de l'orifice de la bride du W.C.

Installer le nouveau W.C. (cont.)

□ Aligner et baisser le W.C. sur la bride les boulons en T.
□ Appliquer une pression de tout le poids du corps autour du W.C. pour fixer le joint.
□ Serrer soigneusement les écrous.

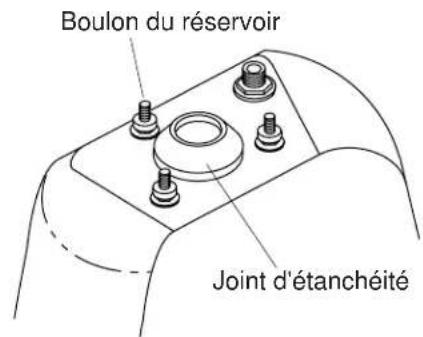

Boulon du réservoir Joint d'étanchéité

3. Installer le réservoir

ATTENTION : Risque d'endommagement du produit. Le serrage excessif des boulons peut casser ou fendre la porcelaine vitrifiée.

REMARQUE : Les boulons du réservoir sont pré-assemblés à la base de ce dernier, ne pas les retirer. Les écrous et rondelles pour sécuriser le réservoir à la cuvette sont emballés séparément.

□ Positionner le réservoir sur la cuvette tout en centrant le joint sur l'entrée de la cuvette.
□ Assembler les rondelles et les écrous sur les boulons du réservoir.
□ Bien serrer les écrous.
□ Vérifier que le réservoir soit niveler de gauche à droite et de l'avant à l'arrière.
□ S'assurer que les écrous soient bien serrés pour réaliser un joint étanche.

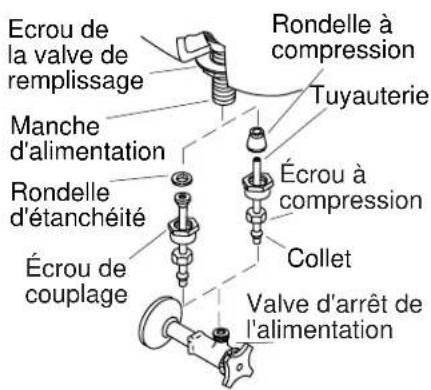

Ecrou de la valve de remplissage Rondelle à compression Tuyauterie Manche d'alimentation Écrou à compression Rondelle d'étanchéité Collet Écrou de couplage Valve d'arrêt de l'alimentation

Connexion de robinet d'arrêt d'alimentation

4. Compléter l'installation

□ Installer le levier de déclenchement s'il ne l'est pas déjà. Suivre les instructions fournies avec le levier de déclenchement.
□ Connecter la valve d'arrêt d'alimentation au manche d'alimentation du W.C.
☐ Ouvrir lentement la valve d'arrêt d'alimentation pour vérifier s'il y a des fuites. Si les raccords ont été proprement assemblés, un petit serrage supplémentaire des écrous devrait stopper les fuites.
□ Attendre approximativement une minute pour amener le système à la pression d'opération requise.
□ Installer l'abattant du siège conformément aux instructions du fabricant.
□ Soigneusement mettre en place le couvercle sur le réservoir.
□ Tirer la chasse et repressuriser le W.C. trois fois pour stabiliser le système.
□Purger le W.C. plusieurs fois et vérifier les connexions de toutes fuites.
□ Vérifier périodiquement s'il y a des fuites, ceci plusieurs jours après l'installation.

Vis de retenue Interrupteur Bras du plongeur

5. Intervalle d'espacement

Si la chasse du W.C. ne se déclenche pas, le dégagement entre l'actionneur et le bras du plongeur nécessitera peut être un réajustement. S'assurer que la poignée du levier de déclenchement soit installée et que l'écrou du levier de déclenchement soit serré. Ceci est un filetage sur la gauche; tourner vers la gauche pour serrer.
□ S'assurer que l'alimentation d'eau soit ouverte et que l'eau ait cessé de couler dans le W.C.
□ Desserrer la vis de retenue. Tourner l'interrupteur jusqu'à ce qu'il y ait un espace de [1/16" (2 mm)] - [3/32" (2,4 mm)] entre l'interrupteur et le bras du plongeur. Tourner l'interrupteur vers la droite pour augmenter l'écart.
□ Serrer la vis de retenue une fois que l'écartement est bien ajusté.

REMARQUE : Un déréglage de l'espacement peut être à l'origine d'une fuite dans la cuvette du W.C. dû à une mauvaise étanchéité du plongeur. Ceci peut causer un débit d'eau continu. Si le problème n'est pas corrigé après l'ajustementréférerferer au tableau de dépannage du guide du propriétaire.
