MODE D'EMPLOI Freewill K-12211 KOHLER
Français, page "Français-1"
Guide de l'installation
Shower Modules
Outils et Matériaux
Lunettes de Protection
Perceuse
Tournevis
Crayon à Papier
Metre Ruban
Niveau à Bulles
Matériau d'Etanchéité
Mastic de Plomberie
Marteau a Griffes
Griffes
Equerre
Ruban Cache
Plus:
Couteau
- Pinces Coupantes
Couteau à Mastic
- Clé à Molette
Gants de Travail Propres
- Trou de Scie
Merci d'avoir choses la Societe KOHLER
Nous approucions votre engagement envers la qualite KOHLER. S'il you plait, prenez quelques minutes et lisez attentivement ce guide avant de commencervre installation. N'hesitez pas a nous contacter en cas de probleme d'installation ou de fonctionnement. Nos numeroes de telephone et adresse Internet sont au verso. Merci encore d'avoir choisi un produit KOHLER.
Avant De Commencer
Respectez tous les codes locaux de plomberie et de bâtiment.
Determine l'emplacement de la plomberie brute servant au drain, selon les dimensions du plan de raccordement.
Multiples installations sont possibles. Ces instructions montrent les procedures d'installation, il se pourrait que vous ayez à utiliser d'autres techniques pour votre installation.
Veuillez dire avec attention cette notice pour connaître les outils et materiaux requis, ainsi que les étapes d'installation. Suivez les étapes qui s'appliquent particulièrement à votre installation. Ceci vous évitera des erreures couteuses.
Évitez de déformer les parois laterales pour ne pas endommager cet l'appareil.
Deballez l'appareil de douche et examinez le soigneusement pour en deceler tout dommage. Si vous mentionez des dommages, n'installez pas cet apparéil. Veuillez informer votre Distributeur du problème immédiatement.
- Remetre le receiveur dans son emballage de protection en attendant de commencer l'installation.
- Isolez les parois extérieures avant l'installation.
Voudevez installer ce receiveur de douche sur un sol muni d'un support necessaire, et de niveau.
Assurez-vous de pouvoir déplacer cet apparéil dans son aire d'installation.
Avant De Commencer (cont.)
Les apparéils de douche d'un seul morceau sont trop grands pour passer par les ouvertures de porte standard. Les apparéils de plusieurs éléments ont été conçus pour être démontés en sections et permettre le déplacement dans l'aire de travail. Lorsque tous les éléments sont à proximités de l'aire de travail, remontez l' apparéil et placez le dans l'aire d'installation avant de compléter le cadre.
Prevoyez suffisamment d'accès pour les raccords avant l'installation. Puisque cet apparéil est d'un seul élément, il n'est pas possible d'effectuer les raccordements d'évacuation et de tropiein par son extrémité.
Assurez-vous que l'aire d'installation soit propre et sans débris. Dans le cas d'une rénovation, retirez tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement du sol pour exposer le sol brut.
- Prévoyez un cadre aux dimensions appropriées.
L'emplacement exact des montants d'extrémité dépendra de l'épaisseur du matériel du monde terminé.
Si le receiveur doit etre instalé a coté de conduites pour caniveau ou de tuyauteries verticales, entourez l'appareil d'un mur classé ignifugé et hydrofuge.
Dans le cas d'un mur ignifugé, les dimensions sont entre les montants et les cotés des murs latéraux exposés.
L'espace de la cuve ne necessite pas de support additionnel si le sol est de niveau et d'aplomb avec le cadre. Utilisez des cales pour un support additionnel si le sol brut n'est pas de niveau.
Avant de proceder à l'installation des accessoires, consultez toutes les directives à cet effet.
□ Les dimensions de l'appareil sont nominales et conformes aux tolérances données par les normes Standard ANSI Z124.2.
| Carreaux ou Revêtement de Plancher Béton Béton | Carreaux ou Revêtement de Plancher Seuil de l'Apparéil Sous-couche | Carreaux ou Revêtement de Plancher 2" (5 cm) to 3-1/4" (8,3 cm) 2" (5 cm) to 3-1/4" (8,3 cm) Rampe Sous-plancher |
| Cadre en Bois | Rampe pour Fauteuil Roulang | |
| 1. Installation Encastrée | ||
| Installation Encastrée dans du Béton Il est possible d'installer une fosse encastrée lorsqu'un seuil extérieur faible est requis ou désiré. Pour une installation encastrée, le sol terminé ne doit pas être à moins de 1/2" (1,3 cm) sous le seuil. Pour qu'un fauteuil roulant puisse facilement entrter et sortir, le sol terminé doit affleurer le rebord de l'apparéil. Pour une installation typique avec carreaux, prévoyez une encastration de au moins 3/4" (2 cm) dans le sol. Vérifiez que le sol soit plat et de niveau. | ||
| Cadre en Bois Installation Enconcée Pour une installation enconcée, le cadre en bois doit êtresemblable à celui d'un cadre d'une cage d'escalier. Les Dessinateurs ou les Architectes devraient spécifique la quantité et la dimension des solives et deslinteaux. Choiser les solives, le sol brut, la sous-couche et le revêtement du sol de manière à ce que le sol terminé affleure avec, ou soit à un maximum de 1/2" (1,3 cm) sous le seuil de l'appareil. Vérifiez que le sol soit plat et de niveau. | ||
| Alternative pour Fauteuil Roulant L'alternative d'une installation encastrée, seraïde construire une rampe d'accès pour fauteuil roulant au-dessus du sol jusqu'àr rebrid de l'appareil. Vérifiez que le sol soit plat et de niveau. | ||
| 2. Préparez le Site Assurez-vous que l'espace réservé pour l'installation soit propre et sans débris. Dans le cas d'une rénovation, retirez tous les matériaux du mur terminé pour exposer le cadre, et retirez le revêtement du sol pour exposer le sol brut. Vérifiez le sol du site de l'installation. Remplacez le au besoin. Assurez-vous que le sol brut et le sol terminé soient de niveau. | ||
3. Dimensions du plan de raccordement
| A | B | C | D | E | |
| K-12200/01 | 45-1/4" (114,9 cm) | 22-1/2" (57,2 cm) | 38-3/8" (97,5 cm) | 9" (22,9 cm) | 84-1/4" (214 cm) |
| K-12202 | 69-1/2" (176,5 cm) | 34-5/8" (87,9 cm) | 37-1/2" (95,3 cm) | 9-1/4" (23,5 cm) | 84-1/4" (214 cm) |
| K-12203/04 | 65" (165,1 cm) | 13" (33 cm) | 38-1/8" (96,8 cm) | 18" (45,7 cm) | 84-1/4" (214 cm) |
| K-12207/08 | 45-1/4" (114,9 cm) | 22-1/2" (57,2 cm) | 38-3/8" (97,5 cm) | 9" (22,9 cm) | 84-1/4" (214 cm) |
| K-12209/10 | 52-1/4" (132,7 cm) | 26" (66 cm) | 38-5/8" (98,1 cm) | 9" (22,9 cm) | 84-1/4" (214 cm) |
| K-12211/12 | 52-1/4" (132,7 cm) | 26" (66 cm) | 38-5/8" (98,1 cm) | 9" (22,9 cm) | 84-1/4" (214 cm) |
| K-12213 | 52-1/4" (132,7 cm) | 26" (66 cm) | 38-5/8" (98,1 cm) | 9" (22,9 cm) | 84-1/4" (214 cm) |
IMPORTANT! Toutes les dimensions sont nominales. L'espacement des montants ne doit pas etre de plus de 1 / 4'' (6 mm) et de moins de 0. Mesurez soigneusement vous appeareil avant d'en déterminer la tallle de son logement. Dans le cas d'un mur ignifugé, les dimensions sont celles de l'intérieur du mur. Il se peut que vous ayez a glisser des cales entre le cadre et l'appareil. Les dimensions fournies par le plan sont cruciales pour une bonne installation. Construirez le cadre et installation de la plomberie tres soigneusement.
REMARQUE: Dans le cas d'un mur ignifugé, les dimensions brutes devront changer tenant compte de l'épaissur du mur ignifugé. Les dimensions de l'écartement des montants doivent être mesurées vers le coté du mur exposé.
REMARQUE: Si vous installez cet appeareil sur un mur en maconnerie, prévoyez l'accès nécessaire pour les raccordements de la plomberie. Construirez un mur séparé, à un minimum de 6'' (15,2 cm) du mur en maconnerie.

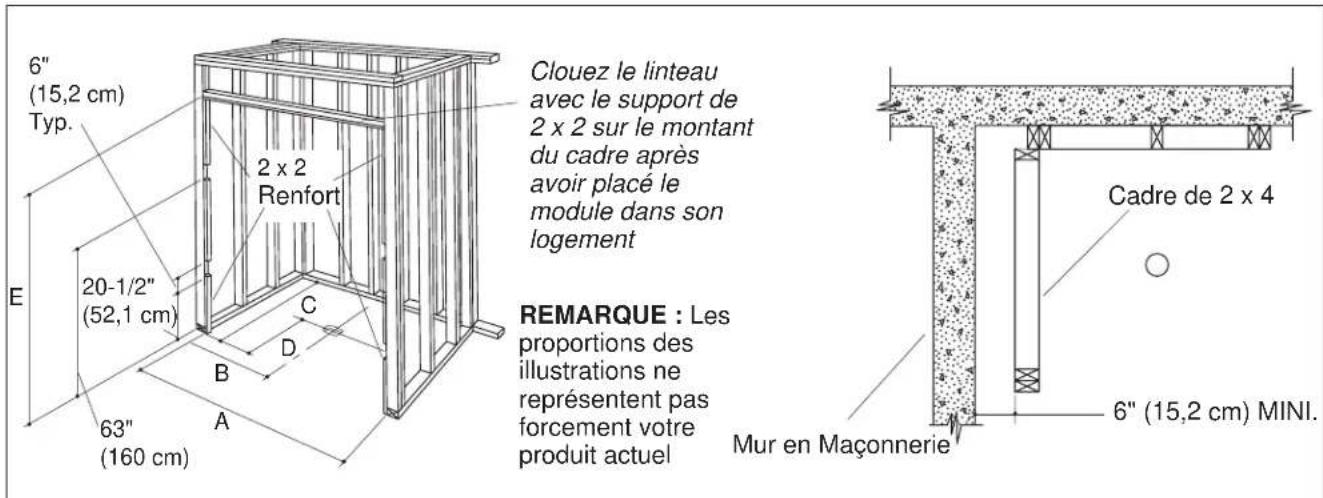

4. Construire le Cadre
Si vous installez une porte de douche a cet apparéil, consultez la notice de l'installation de la porte de douche pour toutes specifications particulières de l'encadrement.
Construisez le cadre avec des montants de 2 × 4 ou de 2 × 6 tout en suivant le plan de construction de votre méthode.
Ne pas installer le montant du cote croit du cadre frontal avant que l'appareil ne soit en place.
Clouez un renfort de2x2autour du renfoncement.
Vérifiez que le cadre soit d'équerre et d'aplomb.
Si des barres d'appuis doivent etre installes, prevoyez une liaisons ou des attaches avec des 2 x 6 et aux emplacements specifiés. Reportez-vous aux directives du Fabricant des barres d'appuis.
L'espace de la cuve ne necessite pas de support additionnel si le sol est de niveau et d'aplomb avec le cadre. Si le sol n'est pas de niveau, il faudra placer des cales au-dessous du receiveur.
5.Installez la Plomberie
REMARQUE: Prévoyez l'accès à toutes les connections de la plomberie pour un entretien future.
Determinez l'emplacement de la plomberie, selon le plan de raccordement.
REMARQUE: Si la plomberie doit être installée sur la partie murale non terminée, posez les arrivées après que l'appareil soit installé.
Positionnez la plomberie, selon le plan du raccordement. Bouchez les arrivées et vérifie s'ilyades fuites.
- Installes la tuyaauterie selon le plan de raccordement.
Si possible, prevoyez un acces à l'arriere du mur de la plomberie pour I'entretien des conduites des arrivées d'eau et de I'évacuation.
Assemblez la robinetterie de la douche conformement à la notice du fabricant. Ne pas installer les rosaces à ce moment.

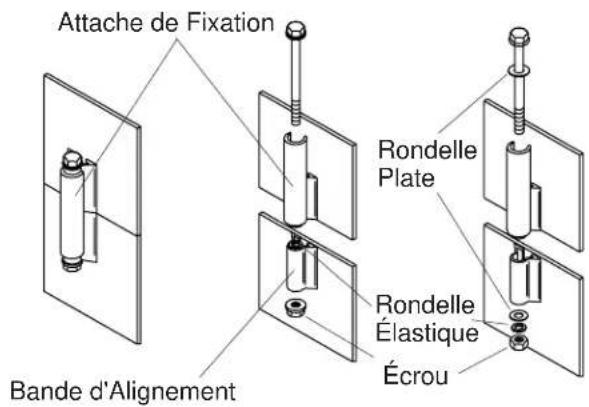

6. Séparation de l'Appareil et Réassemblage
Les modules multipièces sont expériés assemblés et doivent être séparés en sections pour le transport à l'endetroit de l'installation et pour la pose du mastic d'échéanteité.
Recouvrir le sol et les autres surfaces avec un linge ou d'autre matériel de rembourse pour proteger l'appareil.
Posez l'appareil face contre le sol.
Retirez tous les écrous et les rondelles. Gardez toutes les attaches pour le réassemblage.
Glissez les attaches de fixation par-dessus le joint de section, mais ne par-retirer les attaches complètement.
Retirez les rondeles elastiques qui servaient de cales pendant l'envoi.
Retirez les boulons et séparez les sections de l'appareil.
Transportez soigneusement les pieces dans l'aire d'installation et placez-les sur une surface de protection et de niveau. Déplacez la partie inférieure de l'appareil dans l'aire de réassemblage.
Réassemblez les sections en plaçant les sections supérieures sur les sections inférieures.
Alignez les sections en ajustant une attache de positionnement sur bande d'alignement de chaque bloc. Commencez par les colonnes de port et continuez avec les coins arrieres, la paroi arriere et finally les parois laterales.
Glissez un rondelle plate sur chaque boulon et inserez le boulon dans le block de montage localise sur le coté et le panneau arrêté. Ne pas insérer les boulons dans les colonnes de porte et les coins arrirées à ce moment.
Positionnez une rondelle plate et une en plastic a chaque extrimite du boulon et vissez sans serrer I'ecrou. Ne pas trop serrer.
7. Étanchéifiez les Sections de l'Appareil.
- Nettoyez l'appareil pour réduire le risque d'endommagement de la surface.
Placez un linge ou une matière similaire sur le fond du receiveur. - Portez des gants et à l'aide d'un linge doux et humide, nettoyez délicatement les surfaces de jonction de chaque section de l'appareil afin d'enrirer la poussière ou la saleté.
Appliquez du ruban-cache de 2^ (5 cm) sur toute la longueur des surfaces de jonction a l'intérieur de chaque section de I'appareil.
Installez une rondelle plate entre les blocs supérieur et inférieur de fixation sur chaque colonne de la porte et les coins arrirées afin de creer un écartement pour l'étanchéité. Soyez sur que les rondelles neBloquent pas les trous des boulons et qu'elles ne dépassent pas dans le joint du mur. Les écrous doivent être insérés dans les blocks de montage sans passer à travers les rondelles. Ne pas installer les rosaces à ce moment.
REMARQUE: L'usage d'un silicone clair est recommendé pour garantir une bonne étanchéité. L'udage de l'acrylique ou tous autres mastics ne sont pas recommandés.
REMARQUE: Le mastic d'étanchéité pourrait secher rapidement. Passez aux étapes suivantes immédiatement.
Travailliez par l'intérieur et appliquez généreusement un cordon continu de silicone d'etanchete dans le joint.
- Réinstallé les boulons dans les blocs supérieur et les enforcer doucement dans les blocs inférieurs correspondants.
Retirez les rondelles d'espacement et faites en sorte que la section supérieure glisse vers le bas.
- Serrez tous les boulons en commencerant par la colonne de la porte et vers le centre du mur arrêté. Voyez l'illustration pour la séquence de serrage. Ne pas trop serrer.
Nettoyez immediatement après l'excedent du silicone du cote avant de l'appareil.
Étalez tout surplus de mastic d'échantéité qui se trouve le long des joints de la face arrêté du module.
Appliquez un généreux cordon de silicone dans le joint arrriere.
Assurez-vous que les écrous et les boulons soient bien serrés.

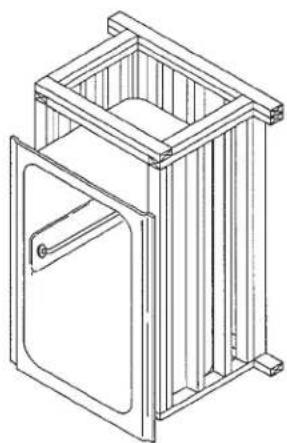

8. Préparez l'Appareil
ATTENTION: Risque de dommage matériel. Si le joint d'étanchéité du drain n'est pas performant, des dommages causés par l'eau se produit sur le sol et sous le receiveur.
- Installes le drainage à l'appareil selon la notice du fabricant qui accompagne le produit.
Repez l'emplacement des valves du mitigeur, de la douche, et des trous du bec de la baignoire sur l'arrere de la paroi de I'appareil.
REMARQUE: Le même plan peut être utilisé pour plusieurs installations si la tuyauterie est bien installée. Faîtes un trou pilote dans le contreplaqué. Utilisez le plan pour marquer l'emplacement des raccords sur la partie arrêté de l'appareil.
Percez des trous pilotes de 1 / 4'' (6 mm) aux endroits marqués.
- Nettoyez l'appareil pour réduire le risque d'endommagement de la surface.
Placez un linge ou une matière similaire sur le fond du receiveur.
A partir de l'intérieur du module (côté terminé), utilisez une scie à trou du correcte diamètre pour soignement percer les trous de fixation..
- Nettoyez l'appareil pour réduire le risque d'endommagement de la surface. Travaillée soignement pour ne pas égratigner la surface de l'appareil.
Renfort de 2 x 2
Clous Galvanises No.6 a Tete Large
Colerette de Cloutage
9. Positionnez I'Appareil
Posez l'appareil en place.
Introduire l'about dans le siphon.
Assurez-vous que le fond de l'appareil soit bien soutenu sur le sol. Aucun support additionnel n'est nécessaire.
Vérifiez le bon ajustage.
Le module doit etre de niveau ainf d'assurer une installation correcte de la cabine de douche. Faibles les ajustements du cadre avec des cales, si nécessaires.
Positionne le cote avant droit du cadre et du tasseau dans la cavite, puis clouez les en place.
Vérifiez que le cadre et le tasseau soit d'équerre et d'aplomb.
Ne fixez pas la collerette de cloutage maintainant.
10. Fixez l'Appareil au Cadre
ATTENTION: Risque de dommage matériel. Assurez-vous d'un joint étanche sur tous les raccords du drain.
- Complétez l'installation du drain suivant la notice d'installation correspondante.
- Installez les arrivées d'eau et les valves de la douche, si cela n'est pas déjà fait. Voir la section "Installes la Plomberie".
Ouvrez les robinets des arrivées d'eau et vérifie s'il y a des fuites.
Laissez couler l'eau dans l'appareil et vérifiez s'il y a des fuites dans les raccords du drain.
Percez des trous dans la collerette de cloutage et dans les renforts de 1 × 2 à 18'' (45,7 cm) du centre.
Fixez la collerette de cloutage aux renforts de 2 × 2 par les trous pilotes en utilisant des clous galvanisés N^o6 à tête large ou des vis. Travailliez soigneusement pour ne pas égratigner la finition quand vous cloucez.
11. Completz l'Installation

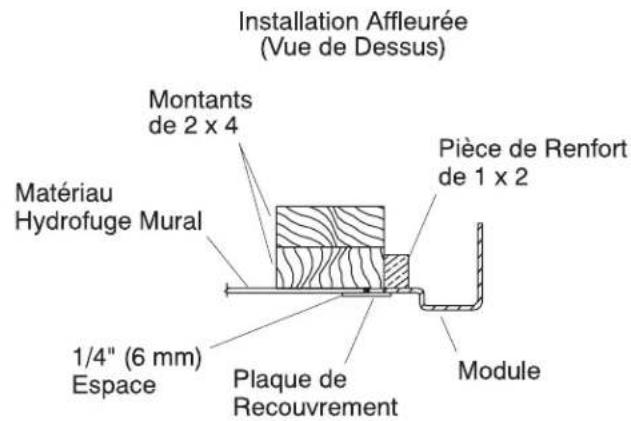

Installation Affleurée
- Installes le matériel hydrofuge du mur à 1/4'' (6 mm) du rebord de l'appareil.
Posez la finition desirable (non fournie) autour de l'appareil, pour dissimuler le bord du module.
Posez également une finition sur le bord inférieur du bandeau.

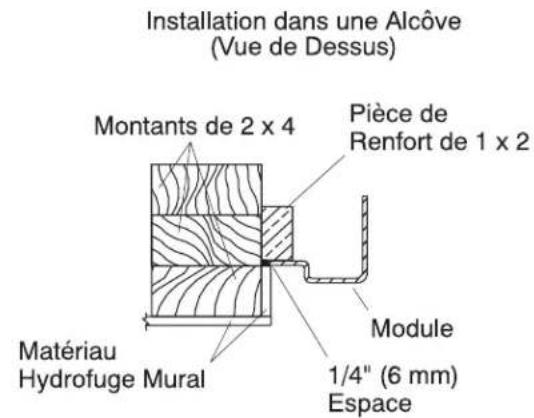

Installation dans une Alcôve
- Installezre le matériel hydrofuge du mur autour de l'unité, pour dissimuler le rebord du module.
Pour toutes les Installations
Appliquez un lit de silicone sur la collerette de cloutage.
- Installlez le carton plâtre résistant à l'eau avec le bord broché à 1/4'' (6 mm) au dessus de la surface concave terminée de l'appareil.
Collez et fixez le matériel mural.
- Imperméabilisez autour des valves et des sorties avec du mastic ou du silicone.
Assemblez le robinet et le vidage conformément à la notice du fabricant.
Si besoin, installez les barres d'appui ou les porte-serviettes sur l'entretoisement (préalablement installé). Suivez les instructions du Fabricant.
Si besoin, assemblez la porte de douche conformément à la notice du Fabricant.
Nettoyez avec des nettoyants non abrasifs.
12.Nettoyage
ATTENTION: Risque d'endommagement du produit. Ne jamais laisser des produits à base de distillat de petrole sur la surface de l'appareil pour une longue période de temps.
ATTENTION: Risque d'endommagement du produit. Ne pas utiliser de produits abrasifs.
Lrs du nettoyage apres I installation, utilisez de I'eau tiede et un nettoyant liquide approuve.
Les taches rebelles, la peinture ou le goudron peuvent etre nettoyes au moyen de la terrebenthine ou d'un solvant pour peinture.
Nettoyage (cont.)
Les résidus de platre peuvent etre nettoyés au moyen d'une spatule en bois. Ne pas utiliser un gratoir en metal, une brose en fer ou d'autres outils en metal. Utilizez de I'eau tiede avec un nettoyant liquide approvve pour une action abrasive douce.
