Caractéristiques techniques	Robinet monocommande avec finition en chrome poli, hauteur de bec de 15 cm, portée de bec de 20 cm.
Type de montage	Montage sur évier à 1 ou 3 trous.
Utilisation	Conçu pour un usage domestique, idéal pour les cuisines modernes.
Maintenance	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs.
Sécurité	Équipé d'un système de protection contre les éclaboussures, conforme aux normes de sécurité en vigueur.
Informations générales	Garantie de 5 ans, compatible avec les systèmes de plomberie standards.

FOIRE AUX QUESTIONS - Avatar K-6350 KOHLER

Comment installer le robinet KOHLER Avatar K-6350 ?

Pour installer le robinet KOHLER Avatar K-6350, commencez par couper l'eau à la source. Suivez les instructions du manuel d'installation fourni, qui incluent le montage de la base, le raccordement des tuyaux d'eau chaude et froide, et l'installation du levier de commande.

Le robinet fuit, que faire ?

Si le robinet fuit, vérifiez d'abord les raccordements pour vous assurer qu'ils sont bien serrés. Si la fuite persiste, il peut être nécessaire de remplacer le joint d'étanchéité ou la cartouche. Consultez le manuel pour des instructions détaillées sur le remplacement des pièces.

Comment nettoyer le robinet KOHLER Avatar K-6350 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition. Essuyez régulièrement pour éviter l'accumulation de calcaire.

Quel type de cartouche utilise le robinet KOHLER Avatar K-6350 ?

Le robinet KOHLER Avatar K-6350 utilise une cartouche à disques en céramique. Si vous devez la remplacer, assurez-vous d'acheter une cartouche de rechange compatible avec ce modèle.

Le robinet ne s'allume pas, que faire ?

Si le robinet ne s'allume pas, vérifiez que l'alimentation en eau est adéquate et que le robinet est correctement installé. Si le problème persiste, il peut y avoir un problème avec le mécanisme de commande. Consultez le manuel ou contactez le service client KOHLER pour assistance.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, ajustez le levier de commande situé sur le robinet. Tournez-le vers la droite pour l'eau chaude et vers la gauche pour l'eau froide. Assurez-vous que le robinet est correctement installé pour un fonctionnement optimal.

Quelle garantie est offerte avec le robinet KOHLER Avatar K-6350 ?

Le robinet KOHLER Avatar K-6350 est généralement couvert par une garantie limitée de 5 ans contre les défauts de fabrication. Pour des informations détaillées, consultez le manuel ou le site web de KOHLER.

Où puis-je trouver des pièces de rechange pour le KOHLER Avatar K-6350 ?

Les pièces de rechange pour le robinet KOHLER Avatar K-6350 peuvent être achetées directement sur le site web de KOHLER ou auprès de revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces avec votre modèle.

MODE D'EMPLOI Avatar K-6350 KOHLER

Français, page" Français-1"

Guide d'installation Robinets d'évier de cuisine mono-contrôle

Outils et matériels

Tournevis assortis

Mastic de plombier

Clé à sangle

Joint d'étanchéité pour filetage

Clé à douille profonde de 7/16" (1,1 cm)

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et adresse internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

□ Ne pas connecter un lave vaisselle à la sortie du vaporisateur du robinet.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet avant d'installer l'évier.

Avant de commencer (cont.)

□ Avant l'installation, déballer le nouveau robinet et l'examiner pour en déceler tout dommage. Remettre le robinet dans son emballage de protection en attendant d'en commencer son installation.
□ Ne pas retirer les joints de rodage, car ils contiennent la protection importante d'un siphonnage à rebours.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

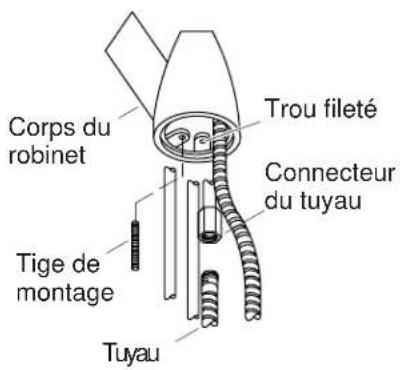

Corps du robinet Tige de montage Tuyau Trou fileté Connecteur du tuyau

1. Installer la tige de montage

□ Déconnecter le tuyau de sa connexion.
□ Visser la tige de fixation dans l'orifice fileté à la base du corps du robinet La tige de fixation devrait s'étendre légèrement au-delà de l'orifice fileté dans le corps.

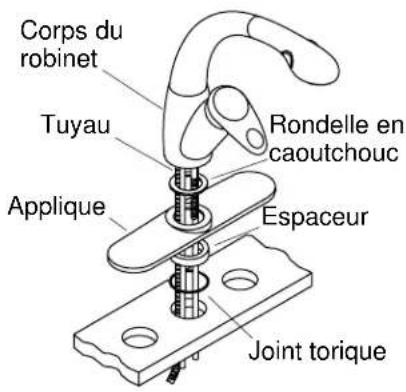

Corps du robinet Tuyau Applique Rondelle en caoutchouc Espaceur Joint torique

2. Installer l'applique (Optionnelle)

REMARQUE : Pour une installation sur marbre, ne pas utiliser du mastic de plombier. Utiliser les joints autocollants fournis. Retirer le papier et appliquer les joints (côté autocollant vers le bas) sur les orifices extérieurs.

Pour les installations à 1 trou:

□ L'applique, l'espaceur et le joint torique ne sont pas nécessaires. Glisser la rondelle en caoutchouc sur le tuyau et le flexible du robinet.
□ Insérer le tuyau du robinet et le flexible dans l'orifice

Pour les installations à 3 trous:

□ Appliquer un boudin de mastic de plombier ou un joint semblable sur le dessous de l'applique selon les instructions.
□ Insérer le joint torique dans la rainure de l'espaceur.
□ Glisser la rondelle en caoutchouc, l'applique, et l'espaceur (joint torique vers le bas) sur le tuyau et le flexible du robinet.
□ Insérer le tuyau et le flexible dans l'orifice central, aligner soigneusement l'applique.
□ Presser l'applique vers le bas.
□ Retirer tout excédent de mastic.

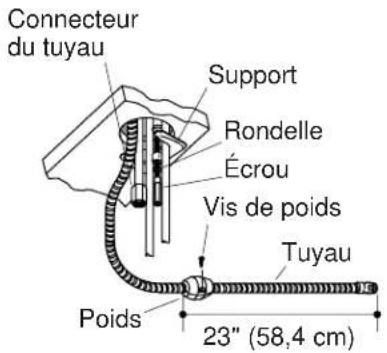

Connecteur du tuyau Support Rondelle Écrou Vis de poids Tuyau Poids 23" (58,4 cm)

3. Installation du robinet

□ Positionner le support, la rondelle et l'écrou sur le montant de support sous l'évier.
□ Positionner le robinet et l'applique sur l'évier pour obtenir l'alignement désiré.
□ Serrer l'écrou pour sécuriser le robinet sur l'évier. Pour un meilleur accès, utiliser une clé à pipe avec un douille de 7/16".

REMARQUE : Le poids doit être installé de façon à stopper le glissement vers l'extérieur, et pour éviter que le tuyau ne soit pincé.

☐ Attacher le poids au tuyau à 23" (58,4 cm) de la boucle extrême du tuyau flexible. Le poids peut être déplacé pour régler la longueur du glissement du tuyau.
□ Serrer soigneusement les vis de poids. Ne pas trop serrer.
□ Reconnecter le tuyau à sa connexion.

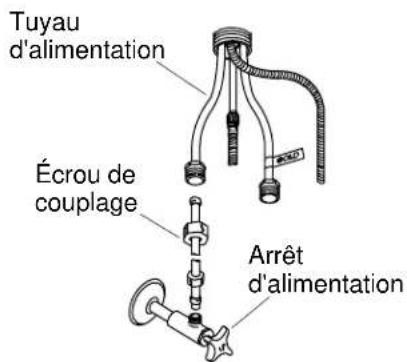

Tuyau d'alimentation Écrou de couplage Arrêt d'alimentation

4. Installer les alimentations

ATTENTION : Risque de restriction du débit d'eau et d'endommagement du produit. Faire très attention à ne pas trop plier les tubes d'alimentation en les courbant pour éviter de les pincer.

ATTENTION : Risque d'un retour du siphon. Ne pas retirer les joints de rodage coniques de ce robinet. Les joints de rodage coniques contiennent une protection importante d'un siphon de retour.

□ Installer l'évier en suivant les instructions du fabricant.
□ Connecter les tuyaux d'alimentation aux arrêts d'alimentation. Gauche est chaud, droite est froid.
□ Serrer toutes les connexions.

5. Vérification de l'installation

□ S'assurer que tous les écrous de couplage soient bien serrés.
□ S'assurer que le levier de la poignée soit orientée vers le bas.
□ Retirer le vaporisateur et la crépine de l'extrémité du tuyau.
□ Positionner le tuyau dans l'évier.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la valve pendant une minute pour purger le dispositif.
□ Fermer la valve.
□ Attacher de nouveau la tête du vaporisateur et la crépine.
□ Faire couler l'eau et vérifier s'il y a des fuites.
□ Ajuster au besoin.

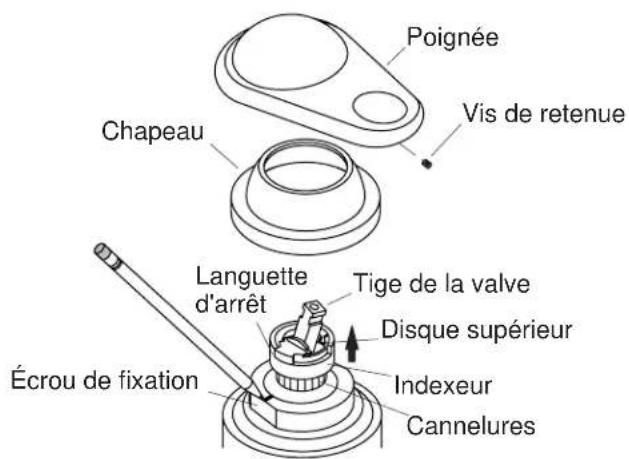

Poignée Vis de retenue Chapeau Languette d'arrêt Tige de la valve Disque supérieur Écrou de fixation Indexeur Cannelures

6. Réglages de la température d'eau

REMARQUE : Avant d'effectuer ce réglage, s'assurer de placer le levier sur la position maximale d'eau chaude.

□ Retirer le levier, la vis de retenue, et le chapeau.
□ Ouvrir l'eau à la température maximum en poussant la tige de la valve vers le haut et tourner vers la droite.
□ Marquer la position de la languette d'arrêt de température (bord supérieur) sur l'écrou d'assemblage avec un feutre ou un crayon à papier.
- Soulever suffisamment l'indexeur et le disque supérieur, pour dégager les cannelures et permettre la rotation.

REMARQUE : Chaque cannelure représente un changement moyen de température de 9,5°F (5,3°C).

□ Tourner l'indexeur, le disque supérieur et la tige de la valve vers la gauche jusqu'à atteindre la température désirée.
- Réinstaller l'indexeur et le disque et s'assurer de le loger complètement dans l'indexeur.
□ Couper l'eau en tirant la tige de la valve vers le bas.
□ Réinstaller le chapeau, le levier et la vis de retenue.
