Caractéristiques techniques	Robinet mélangeur à deux poignées, finition en chrome poli, design vintage.
Dimensions	Hauteur : 15 cm, Longueur : 20 cm, Largeur : 10 cm.
Débit d'eau	Débit standard de 5 à 7 litres par minute.
Installation	Installation sur évier, compatible avec les systèmes de plomberie standard.
Matériaux	Corps en laiton, poignées en métal, cartouche en céramique.
Utilisation	Conçu pour un usage domestique, idéal pour les cuisines au style rétro.
Maintenance	Nettoyage régulier avec un chiffon doux, éviter les produits abrasifs.
Réparation	Remplacement de la cartouche recommandé en cas de fuite.
Sécurité	Équipé d'un limiteur de température pour éviter les brûlures.
Informations générales	Garantie de 1 an, conforme aux normes de plomberie en vigueur.

FOIRE AUX QUESTIONS - Antique K-170 KOHLER

Comment installer le robinet KOHLER Antique K-170 ?

Pour installer le robinet KOHLER Antique K-170, commencez par couper l'eau. Retirez l'ancien robinet, nettoyez la surface et installez le nouveau robinet en suivant les instructions du manuel d'installation. Assurez-vous que tous les joints sont correctement positionnés pour éviter les fuites.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les joints et les connexions. Serrez les écrous si nécessaire. Si la fuite persiste, il peut être nécessaire de remplacer les joints ou de contacter un professionnel.

Comment nettoyer le robinet KOHLER Antique K-170 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition du robinet.

Le robinet est difficile à tourner, que faire ?

Si le robinet est difficile à tourner, cela peut être dû à des dépôts de calcaire ou à un manque de lubrification. Essayez de nettoyer les surfaces de contact et appliquez un peu de lubrifiant si nécessaire.

Quelle est la garantie du robinet KOHLER Antique K-170 ?

Le robinet KOHLER Antique K-170 est généralement accompagné d'une garantie limitée de 1 an. Pour des détails spécifiques, veuillez consulter le manuel d'utilisation ou le site Web de KOHLER.

Où trouver des pièces de rechange pour le robinet KOHLER Antique K-170 ?

Les pièces de rechange pour le robinet KOHLER Antique K-170 peuvent être trouvées sur le site Web de KOHLER, chez des revendeurs spécialisés ou dans des magasins de bricolage.

Le robinet peut-il être installé sans l'aide d'un professionnel ?

Oui, le robinet KOHLER Antique K-170 peut être installé par un bricoleur expérimenté, en suivant attentivement les instructions d'installation. Cependant, si vous n'êtes pas à l'aise avec la plomberie, il est recommandé de faire appel à un professionnel.

Quel type de tuyaux est compatible avec le robinet KOHLER Antique K-170 ?

Le robinet KOHLER Antique K-170 est généralement compatible avec des tuyaux en cuivre, en PVC ou en polyéthylène. Assurez-vous de vérifier les dimensions et les spécifications de votre installation.

MODE D'EMPLOI Antique K-170 KOHLER

Français, page "Français-1"

Guide d'installation Robinet d'évier de cuisine

Outils et matériels

Clé à molette

Mastic de plombier

Crayon à papier

Tournevis assortis

Joint d'étanchéité pour filetage

Pinces

Clé hexagonale

Clé à griffes

Coupe-tubes

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper les alimentations d'eau.
□ Vérifier avec soin si l'évacuation ou les tubes d'alimentation pour déceler tout signe d'endommagement et remplacer si nécessaire.
□ Pour de nouvelles installations, installer le robinet sur l'évier avant d'installer ce dernier.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans préavis, comme spécifié dans le catalogue des prix.

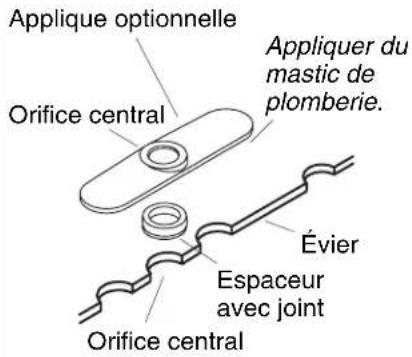

Applique optionnelle Orifice central Appliquer du mastic de plomberie. Évier Espaceur avec joint Orifice central

Espaceur Joint torique

1. Installer l'applique (optionnelle)

Pour des installations à 1 orifice:

□ Utiliser la rondelle adéquate (fournie).

Pour des installations à 3 orifices:

REMARQUE: Pour installer des comptoirs en marbre, utiliser les joints fournis. Retirer la protection adhésive et appliquer les joints sur les trous non utilisés de lavabo avec le côté adhésif vers le bas.

□ Appliquer du mastic de plombier ou un joint semblable sous l'applique selon les instructions du fabricant du mastic.
□ Insérer le joint torique dans la rainure de l'espaceur.
□ Positionner l'espaceur avec le joint sous l'orifice central de l'applique de manière à ce que le joint soit en contact avec le comptoir.
□ Aligner l'orifice central de l'applique avec celui de l'évier.

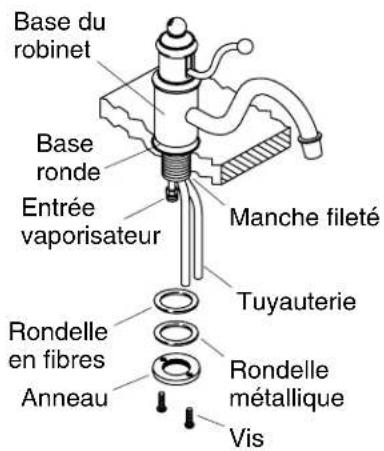

Base du robinet Base ronde Entrée vaporisateur Manche fileté Tuyauterie Rondelle en fibres Anneau Rondelle métallique Vis

2. Installer le robinet

REMARQUE: Une rondelle en caoutchouc est localisée dans le creux de la base arrondie.

□ Glisser la base arrondie sur la tuyauterie et à la base du robinet.
□ Mettre le robinet en place à travers l'orifice de l'évier.
□ Positionner le robinet de façon que l'entrée du vaporisateur soit orientée vers l'arrière.
□ Visser partiellement les vis dans l'anneau jusqu'à ce qu'elles dépassent légèrement de l'arrière de l'anneau.
□ Glisser la rondelle en fibres et la rondelle métallique au manche fileté.
□ Visser l'anneau au manche fileté jusqu'à ce qu'il soit à 1/4 de tour du contact avec la base de l'évier.
□ Tourner l'anneau fileté de façon à ce que les vis soient à l'avant et à l'arrière du robinet.
□ Serrer les vis en utilisant un tournevis cruciforme.

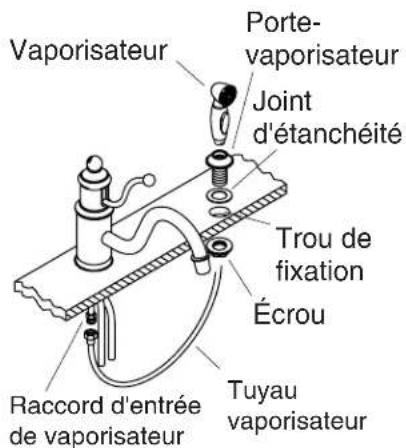

Vaporisateur Porte-vaporisateur Joint d'étanchéité Trou de fixation Écrou Raccord d'entrée de vaporisateur Tuyau vaporisateur

3. Installer le vaporisateur

□ Glisser le joint (fourni) sur le support du vaporisateur.
□ Glisser le support du vaporisateur à travers l'orifice de montage d'en-dessus.
□ Sécuriser à la main l'écrou d'en-dessous de l'évier.
□ Insérer le tuyau du vaporisateur dans le support de ce dernier.
□ Attacher le flexible du vaporisateur au connecteur d'entrée du vaporisateur en utilisant du joint d'étanchéité pour filetage.

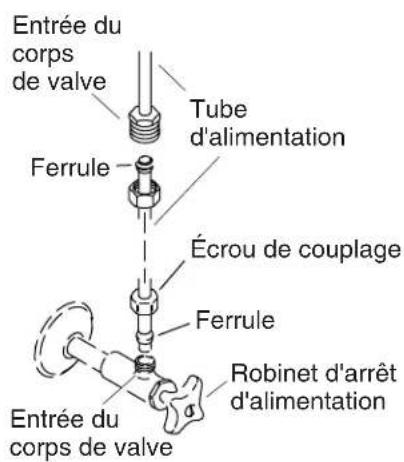

Entrée du corps de valve Tube d'alimentation Ferrule Écrou de couplage Ferrule Entrée du corps de valve Robinet d'arrêt d'alimentation

4. Installer les alimentations

REMARQUE: Installer l'évier à cet instant, s'il ne l'est pas déjà. S'assurer de suivre les instructions emballées avec l'évier.

□ Glisser les écrous de couplage et bagues d'extrémité sur les tuyaux d'alimentation.
- Sécuriser les tubes d'alimentation et les entrées de corps avec les écrou de couplage.
□ Insérer délicatement les tuyaux d'alimentation dans les entrées du corps de valve et sorties de valve de fermeture (si utilisés).
□ Positionner avec soin l'extrémité arrondie du tube d'alimentation d'équerre sur l'entrée du corps de valve et l'arrêt d'alimentation.
□ Serrer tous les écrous de couplage.

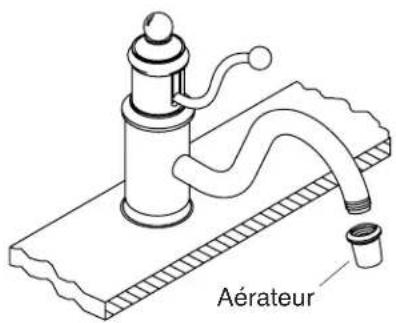

Aérateur

5. Vérification de l'installation

□ Retirer l'aérateur de l'extrémité du bec en le pivotant vers la gauche.
□ Ouvrir l'alimentation d'eau principale.
□ Ouvrir la poignée du robinet vers la position OUVERTURE.
□ Faire couler de l'eau chaude puis froide à travers le robinet pendant une minute.
□ Presser la poignée du robinet vers le bas en position FERMETURE.
□ Rattacher l'aérateur en le tournant vers la droite.
