MANUAL DE USUARIO Antique K-170 KOHLER

Los números de productos seguidos de

Mcorresponden a México (Ej.

K-12345M)

Español, página "Español-1"

THE BOLD LOOK OF KOHLER

1015073-2-E

Tools and Materials

Adjustable Wrench

Plumbers Putty

Pencil

Guía de instalación Grifería de fregadero de cocina

Herramientas y materiales

Llave ajustable

Masilla de plomería

Lápiz

Destornilladores surtidos

Cinta selladora de roscas

Pinzas

Juego de llaves hexagonales

Llave para tubo

Cortatubos

Antes de comenzar

□ Cumpla con todos los códigos locales de plomería y construcción.
□ Cierre los suministros de agua.
□ Revise con cuidado los tubos de suministro y de desagüe para ver si están dañados y cámbielos de ser necesario.
- Para instalaciones nuevas, ensamble la grifería en el fregadero antes de instalar el fregadero.
□ Kohler Co. se reserva el derecho de modificar el diseño de la grifería sin previo aviso, tal como se especifica en la lista de precios.

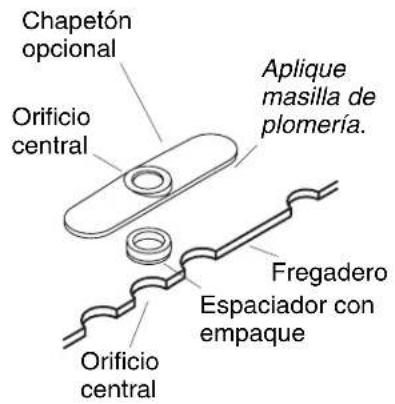

Chapetón opcional Orificio central Aplique masilla de plomería. Fregadero Espaciador con empaque Orificio central

Espaciador Arosello

1. Instale el chapetón (opcional)

Para instalaciones de un orificio

□ Utilice la arandela apropiada (incluida).

Para instalaciones de tres orificios

NOTA:En caso de instalar en cubiertas de mármol, utilice los empaques incluidos. Retire el papel protector del adhesivo y aplique los empaques con el adhesivo hacia abajo sobre los orificios sin usar del fregadero.

□ Aplique una tira de masilla de plomería u otro sellador en la parte inferior del chapetón, según las instrucciones del fabricante.
□ Inserte el arosello (O-ring) en la ranura del espaciador.
Coloque el espaciador con empaque bajo el orificio central del chapetón, con el empaque colocado de forma que haga contacto con la cubierta.
□ Alinee el orificio central del chapetón con el orificio central del fregadero.

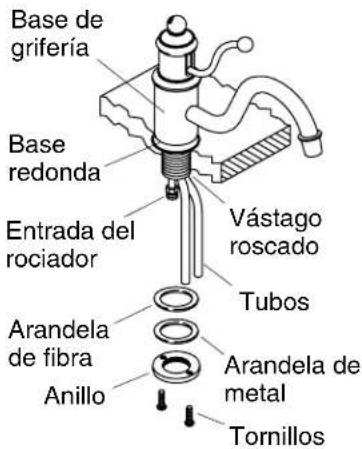

Base de grifería Base redonda Entrada del rociador Vástago roscado Tubos Arandela de fibra Anillo Arandela de metal Tornillos

2. Instale la grifería

NOTA: La depresión de la base redonda tiene una arandela de goma.

□ Coloque la base redonda en los tubos y la base de la grifería.
□ Inserte la grifería en el orificio del fregadero.
Coloque la grifería de manera que la entrada del rociador esté orientada hacia atrás.
□ Enrosque parcialmente los tornillos en el anillo hasta que sobresalgan muy poco de la parte posterior del anillo.
□ Deslice la arandela de fibra y la de metal en el vástago roscado.
□ Enrosque el anillo en el vástago roscado hasta que quede un cuarto de vuelta para que toque la parte inferior del fregadero.
□ Gire el anillo, de modo que los tornillos estén orientados hacia el frente y hacia atrás de la grifería.
□ Apriete los tornillos con un destornillador Phillips.

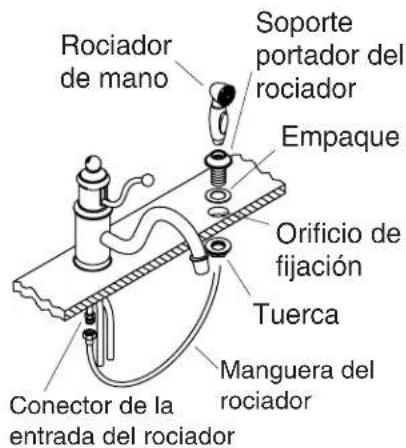

Rociador de mano Soporte portador del rociador Empaque Orificio de fijación Tuerca Manguera del rociador Conector de la entrada del rociador

3. Instale el rociador de mano

□ Deslice el empaque (provisto) en el soporte portador del rociador.
□ Por arriba, inserte el soporte portador del rociador en el orificio de fijación.
□ Por debajo del fregadero, apriete la tuerca con la mano.
□ Inserte la manguera del rociador en el soporte portador del rociador.
□ Conecte la manguera del rociador en el conector de la entrada del rociador usando cinta selladora de roscas.

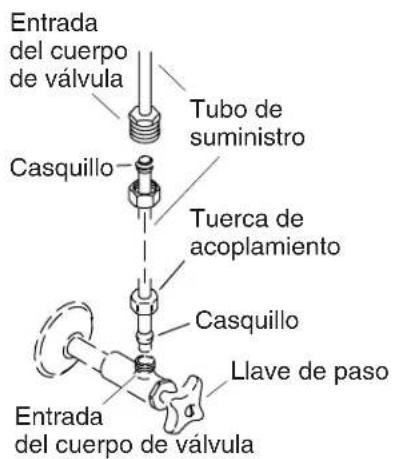

Entrada del cuerpo de válvula Tubo de suministro Casquillo Tuerca de acoplamiento Casquillo Llave de paso Entrada del cuerpo de válvula

4. Instale los suministros

NOTA: Si el fregadero no está instalado, instálelo en este momento. Asegúrese de seguir todas las instrucciones incluidas con el fregadero.

□ Deslice las tuercas de acoplamiento y los casquillos en los tubos de suministro.
□ Fije los tubos de suministro y las entradas del cuerpo de la válvula con las tuercas de acoplamiento.
□ Inserte los tubos de suministro con cuidado en las entradas del cuerpo de la válvula y en las salidas de la llave de paso (en caso de utilizarse).
Coloque el extremo redondeado del tubo de suministro a escuadra con la entrada del cuerpo de la válvula y la llave de paso.
□ Apriete todas las tuercas de acoplamiento.

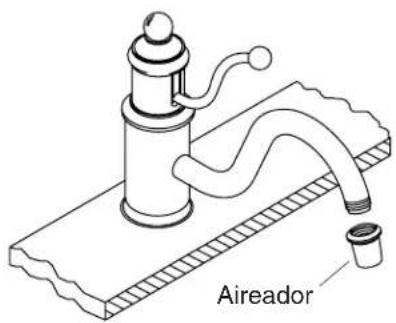

Aireador

5. Verificación de la instalación

□ Gire el aireador hacia la izquierda para sacarlo del extremo del surtidor.
□ Abra el suministro principal de agua.
□ Gire la manija de la grifería a la posición abierta.
□ Haga circular agua caliente y luego fría por la grifería durante un minuto.
□ Presione la manija de la grifería hacia abajo, a la posición cerrada.
□ Vuelva a instalar el aireador girándolo a la derecha.

USA:1-800-4-KOHLER

Canada:1-800-964-5590

México:001-877-680-1310

kohler.com

THE BOLD LOOK

OF KOHLER.

©2007 Kohler Co.

1015073-2-E
