Purista Pro - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Hotte aspirante Klarstein Purista Pro, puissance d'aspiration élevée, plusieurs niveaux de vitesse, éclairage LED intégré.
Dimensions	Dimensions compactes adaptées aux cuisines modernes, installation murale.
Utilisation	Facilité d'utilisation avec commandes intuitives, idéal pour éliminer les odeurs de cuisine.
Filtration	Filtres à graisse en aluminium lavables, possibilité d'ajouter un filtre à charbon pour recyclage de l'air.
Maintenance	Entretien facile grâce aux filtres lavables, nettoyage régulier recommandé pour un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité, protection contre la surchauffe, installation à distance recommandée.
Informations générales	Design moderne, disponible en plusieurs finitions, garantie fabricant incluse.

FOIRE AUX QUESTIONS - Purista Pro Klarstein

La hotte Klarstein Purista Pro ne s'allume pas. Que faire ?

Vérifiez que la hotte est correctement branchée à une prise électrique fonctionnelle. Assurez-vous également que le disjoncteur n'a pas sauté.

Le niveau de bruit de la hotte est trop élevé. Comment le réduire ?

Essayez de régler la vitesse de la ventilation à un niveau inférieur. Assurez-vous également que les filtres sont propres et correctement installés.

Comment nettoyer les filtres de la hotte Klarstein Purista Pro ?

Les filtres métalliques peuvent être lavés à la main ou au lave-vaisselle. Assurez-vous de les laisser sécher complètement avant de les réinstaller.

La hotte ne semble pas aspirer correctement les odeurs. Que faire ?

Vérifiez que les filtres sont propres et en bon état. Assurez-vous également que la hotte est installée à la bonne hauteur par rapport à la cuisinière.

Comment changer le mode de fonctionnement de la hotte ?

Utilisez le panneau de contrôle pour basculer entre le mode d'aspiration et le mode de recirculation selon vos besoins.

Quel est le débit d'air maximal de la hotte Klarstein Purista Pro ?

Le débit d'air maximal est de 650 m³/h, ce qui est adapté pour des cuisines de taille moyenne.

La lumière de la hotte ne fonctionne pas. Que faire ?

Vérifiez si l'ampoule est grillée. Si c'est le cas, remplacez l'ampoule par une de même puissance. Assurez-vous aussi que le câblage n'est pas endommagé.

Où puis-je trouver le manuel d'utilisation de la Klarstein Purista Pro ?

Le manuel d'utilisation est disponible en ligne sur le site officiel de Klarstein dans la section support ou téléchargement.

Comment installer la hotte Klarstein Purista Pro ?

Suivez les instructions d'installation fournies dans le manuel. Assurez-vous d'avoir tous les outils nécessaires et de respecter les recommandations de hauteur.

Peut-on utiliser la hotte sans évacuation extérieure ?

Oui, vous pouvez utiliser la hotte en mode de recirculation avec un filtre à charbon pour purifier l'air avant de le renvoyer dans la cuisine.

MODE D'EMPLOI Purista Pro Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 52

Installation 54

Utilisation 58

Nettoyage et maintenance 58

Résolution des problèmes 61

Fiche de données produit 62

Informations sur la protection de l'environnement 65

Informations sur le recyclage 65

Fabricant et importateur (UK) 65

FICHE TECHNIQUE

Numéro d'article 10046613, 10046614, 10046615

Source d'alimentation 220-240 V ~ 50/60 Hz

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffisant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffisant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Préparation

Si l'espace dispose d'une bouche d'aération dirigée vers l'extérieur, il est possible d'installer la hotte comme sur l'image de droite. Le conduit d'aspiration doit avoir un diamètre d'au moins 120 mm et doit être composé d'émail, d'aluminium ou d'un tuyau flexible et thermorésistant.

- Éteindre l'appareil avant de l'installer et débrancher la prise.

- La hotte aspirante doit être montée 65 à 75 cm au-dessus de la surface de cuisson.

Installation avec évacuation extérieure de l'air

Attention: respecter les consignes de sécurité pour l'utilisation de l'appareil avec évacuation extérieure de l'air. Si la hotte aspirante est utilisée simultanément avec un autre appareil qui tire son énergie d'une source autre qu'électrique, la dépression de la pièce ne doit pas excéder 4 Pa (4 x 10 ^-5 Bar).

Remarques importantes pour l'installation de tuyaux d'extraction

Les règles suivantes doivent être scrupuleusement respectées pour assurer une extraction optimale de l'air. Si ces instructions ne sont pas respectées, les performances seront réduites et le niveau sonore de la hotte augmenté.

• Posez le tuyau d'échappement aussi court et droit que possible.
• N'utilisez pas un tuyau d'extraction plus petit et ne le resserrez pas.
• Lors de l'utilisation de flexibles, installez toujours le tuyau de manière étanche afin de minimiser les pertes de pression.
• Tous les travaux d'installation doivent être effectués par un électricien professionnel uniquement ou une personne qualifiée.
• Ne raccordez pas le conduit d'extraction de la hotte à un système de ventilation existant utilisé pour un autre appareil, tel qu'une cheminée.
• L'angle du coude du tuyau d'extraction ne doit pas être inférieur à 120°. Alignez le tube horizontalement. Ou bien le tuyau doit être dirigé vers le haut depuis son point de départ et être conduit vers un mur extérieur.
• Après l'installation, assurez-vous que la hotte est horizontale afin d'éviter toute accumulation de graisse d'un seul côté.
• Assurez-vous que le tuyau d'extraction choisi pour l'installation est conforme aux normes en vigueur et qu'il est résistant au feu.

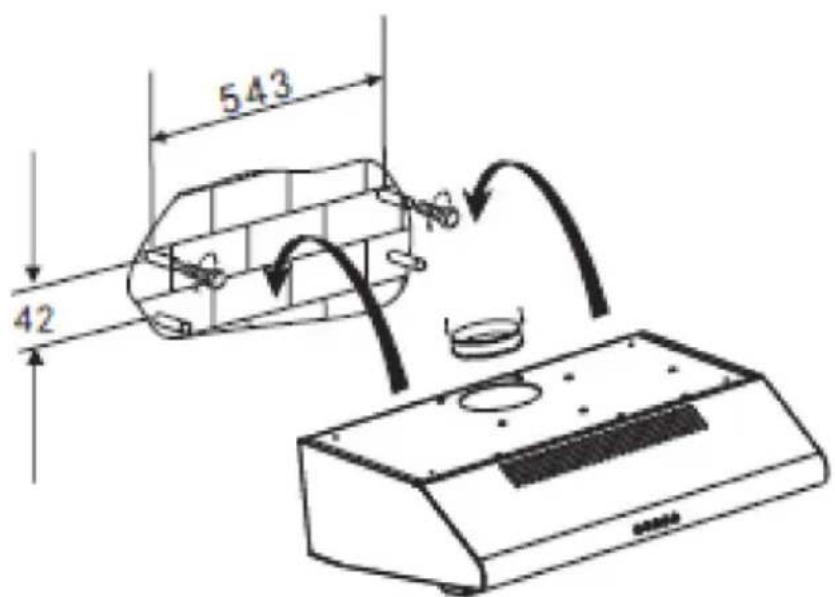

Méthode d'installation A

1	Pour le montage mural, percez 4 trous d'un diamètre de 8 mm à un endroit approprié dans le mur. Utilisez la distance entre les trous à l'arrière de la hotte aspirante comme guide.
2	Insérez les chevilles dans les trous.
3	Insérez les vis supérieures dans les chevilles et serrez-les jusqu'à ce que la hotte aspirante s'adapte juste au-dessus.
4	Placez la hotte aspirante sur les vis.
5	Serrez ensuite les deux vis inférieures de l'intérieur pour fixer la hotte au mur.
6	Fixez ensuite le tuyau d'évacuation à la hotte aspirante.

Méthode d'installation B

1	Percez 4 trous d'un diamètre de 6 mm au fond de l'élément mural. Assurez-vous que la distance entre l'arrière de la hotte aspirante et le mur est maintenue.
2	Fixez la sortie d'air à la hotte, puis montez la hotte au fond de l'élément en la serrant avec les 4 vis, rondelles et écrous fournis.

Sortie d'air horizontale et verticale

La sortie d'air peut être horizontale ou verticale.

Sortie d'air horizontale Sortie d'air verticale
A	B
Utilisez le couvercle pour rendre étanchela sortie d'air sur la face supérieure.	Utilisez le couvercle pour rendre étanchela sortie d'air à l'arrière.

lage de la ventilation

• Ventilation par extraction d'air : tournez le contrôleur pour passer en mode d'extraction d'air (Figure A). Installez le tuyau d'évacuation et allumez la hotte aspirante. L'air est maintenant évacué vers l'extérieur.
• Ventilation par circulation d'air : tournez le contrôleur en mode circulation d'air (Figure B). Fixez les couvercles de sortie et allumez la hotte aspirante. L'air est maintenant évacué par la sortie intérieure.

Extraction d'air
Air recyclé

AVERTISSEMENT

Pour des raisons de sécurité, veuillez utiliser uniquement des vis de fixation ou de montage de la même taille que celles recommandées dans ce manuel d'instructions. Si vous n'installez pas les vis ou le dispositif de fixation conformément à ces

instructions, vous risquez de vous exposer à des dangers électriques.

UTILISATION

Timer

Lumière

Affichage

Vitesse

Marche/arrêt

• Appuyez sur le bouton « Marche/Arrêt » pour mettre l'appareil en marche ou l'arrêter.
• Appuyez plusieurs fois sur le bouton « Vitesse », le moteur tourne à vitesse basse/moyenne/élevée/faible/moyenne..., la vitesse tourne en cercle ; et l'indicateur LED affiche 1-2-3-1-2... s'affiche en cercle.
• Appuyez sur le bouton « lampe », la lumière s'allume, appuyez à nouveau sur ce bouton, la lumière s'éteint. Veuillez noter que la lampe n'est pas commandée par le bouton « Marche/Arrêt ».
• Lorsque la hotte est en marche et que vous appuyez sur le bouton « Timer », la hotte passe en état de veille (le temps de veille est de 9 minutes). L'affichage LED indique alors 9, 8, 7, 6 ... décroissant de 1, lorsque le temps est écoulé, la hotte s'éteint automatiquement et le voyant s'éteint. Lorsque vous appuyez sur le bouton « Timer », la hotte active ou désactive la fonction « Timer ».

NETTOYAGE ET MAINTENANCE

Éteignez la hotte avant le nettoyage et l'entretien, puis débranchez la fiche de la prise. Les surfaces extérieures sont sujettes aux rayures et aux taches. Par conséquent, n'utilisez pas d'abrasifs pour le nettoyage et essuyez immédiatement les restes de substances alcalines ou acides (jus de citron, vinaigre) après le nettoyage.

Surfaces en inox

L'inox doit être nettoyé régulièrement pour conserver sa longue durée de vie. Utilisez un nettoyant pour inox. Essuyez toujours dans le sens du grain de l'inox pour éviter les rayures.

Surface du panneau de commande

Vous pouvez nettoyer le panneau de commande avec un chiffon humide et un liquide vaisselle doux. Avant le nettoyage, assurez-vous que le chiffon est propre et bien essoré. Utilisez un chiffon doux et sec pour éliminer l'excès d'humidité après le nettoyage.

Nettoyage mensuel des filtres à graisse

Nettoyez le filtre tous les mois pour éviter les risques d'incendie. Le filtre capte la graisse, les fumées et la poussière et impacte ainsi l'efficacité de la hotte aspirante. Si le filtre n'est pas nettoyé, la graisse s'y accumule. Nettoyez le filtre à l'eau avec un peu de liquide vaisselle, puis laissez-le sécher à l'air libre.

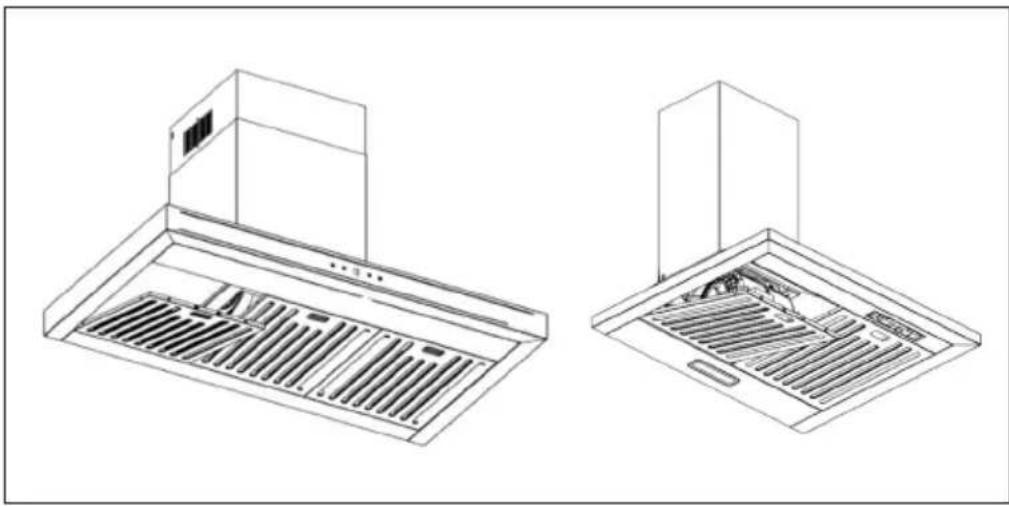

Comment installer et démonter les filtres à graisse

Retirez les filtres à graisse en appuyant sur le bouton de la poignée du filtre.

Pour réinstaller les filtres, suivez les étapes ci-dessous :

1 Inclinez le filtre et insérez-le dans les fentes à l'arrière de la hotte.
2 Appuyez sur le bouton sur la poignée du filtre.
3 Relâchez la poignée une fois que le filtre est de retour dans sa position d'origine.
4 Répétez ce processus pour tous les filtres.

Installation de filtres à charbon actif (facultatif)

Remarque : les filtres à charbon actif réduisent légèrement la puissance d'aspiration.

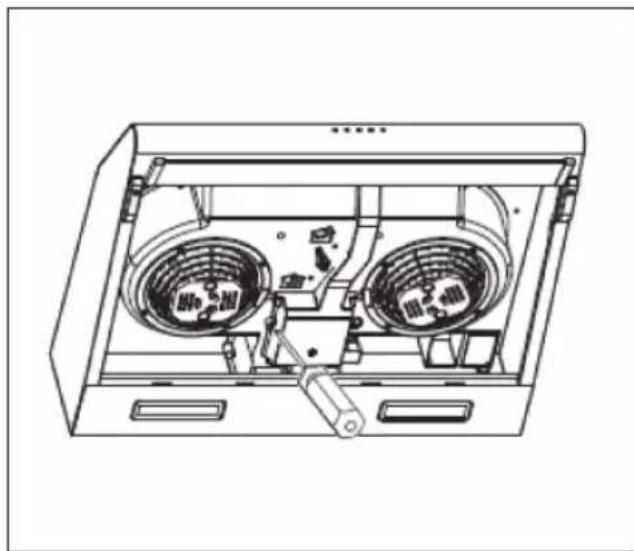

Remplacement de la lampe

1 Retirez le filtre à graisse.
2 Retirez le couvercle à l'aide d'un tournevis (Figure 1).
3 Tirez la lampe à la main et retirez la pince pour remplacer la lampe (Figure 2).
4 Pour réinstaller la lampe, procédez dans l'ordre inverse.

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

Fiche de produit
Règlement délégué (UE) 65/2014

Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046613
Consommation annuelle d'énergie 59,4 kWh/an
Classe d'efficacité énergétique C
Efficacité fluidodynamique 9,8
Classe d'efficacité fluidodynamique E
Efficacité lumineuse 35,8 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 55,6 %
Classe d'efficacité de filtration des graisses E
Débit d'air (vitesse minimale en fonctionnement normal) 189 m^3/h
Débit d'air (vitesse maximale en fonctionnement normal) 343 m^3/h
Débit d'air (mode intensif ou «boost») 343 m^3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	62 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	71 dB
Émissions acoustiques dans l'air pondérées de la valeur A (mode intensif ou «boost»)	71 dB
Consommation d'électricité en mode «veille» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/09/2024.

Numéro d'enregistrement EPREL: 2107005

https://eprel.ec.europa.eu/qr/2107005

Règlement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046614
Consommation annuelle d'énergie 59,4 kWh/an
Classe d'efficacité énergétique C
Efficacité fluidodynamique 9,8
Classe d'efficacité fluidodynamique E
Efficacité lumineuse 35,8 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 55,6 %
Classe d'efficacité de filtration des graisses E
Débit d'air (vitesse minimale en fonctionnement normal) 189 m3/h
Débit d'air (vitesse maximale en fonctionnement normal) 343 m3/h
Débit d'air (mode intensif ou «boost») 343 m3/h
Émissions acoustiques dans l'air pondérées de la valeur A(vitesse minimale en fonctionnement normal)	62 dB
Émissions acoustiques dans l'air pondérées de la valeur A(vitesse maximale en fonctionnement normal)	71 dB
Émissions acoustiques dans l'air pondérées de la valeur A(mode intensif ou «boost»)	71 dB
Consommation d'électricité en mode «veille» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/09/2024.

Numéro d'enregistrement EPREL: 2107042

https://eprel.ec.europa.eu/qr/2107042

Règlement délégué (UE) 65/2014
Nom du fournisseur ou marque commerciale Klarstein
Référence du modèle 10046615
Consommation annuelle d'énergie 59,4 kWh/an
Classe d'efficacité énergétique C
Efficacité fluidodynamique 9,8
Classe d'efficacité fluidodynamique E
Efficacité lumineuse 35,8 Lux/W
Classe d'efficacité lumineuse A
Efficacité de filtration des graisses 55,6 %
Classe d'efficacité de filtration des graisses E
Débit d'air (vitesse minimale en fonctionnement normal) 189 m^3/h
Débit d'air (vitesse maximale en fonctionnement normal) 343 m^3/h
Débit d'air (mode intensif ou «boost») 343 m^3/h
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse minimale en fonctionnement normal)	62 dB
Émissions acoustiques dans l'air pondérées de la valeur A (vitesse maximale en fonctionnement normal)	71 dB
Émissions acoustiques dans l'air pondérées de la valeur A (mode intensif ou «boost»)	71 dB
Consommation d'électricité en mode «veille» (W)	0,48 W

Modèle mis sur le marché de l'Union du 01/09/2024.

Numéro d'enregistrement EPREL: 2107286

https://eprel.ec.europa.eu/qr/2107286

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
