MANUALE UTENTE Purista Pro Klarstein

La ringraziamo per aver acquistato il dispositivo. La preghiamo di leggere attentamente le seguenti istruzioni per l'uso e di seguirle per evitare possibili danni. Non ci assumiamo alcuna responsabilità per danni scaturiti da una mancata osservazione delle avvertenze di sicurezza e da un uso improprio del dispositivo. Scansionare il codice QR seguente, per accedere al manuale d'uso più attuale e per ricevere informazioni sul prodotto.

Avvertenze di sicurezza 67

Installazione 69

Utilizzo 73

Pulizia e manutenzione 73

Risoluzione dei problemi 76

Scheda dati del prodotto 77

Indicazioni per la tutela dell'ambiente 80

Avviso di smaltimento 80

Produttore e importatore (UK) 80

DATI TECNICI

Numero di articolo 10046613, 1004661	4, 10046615
Rete elettrica 220-240 V ~ 50/60 Hz

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è sufficiente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insufficiente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione sufficiente.
• La cassetta a muro per areazione o sfiato da sola non garantisce un'areazione sufficiente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affluire nella stanza attraverso aperture permanenti come porte, finestre, in combinazione con una cassetta a muro per areazione o sfiato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE

Preparazione

Se si possiede uno scarico verso l'esterno, è possibile installare la cappa come mostrato nell'immagine a destra. Il condotto di scarico deve avere un diametro minimo di 120 mm ed essere composto da smalto, alluminio, da un tubo flessibile, resistente al calore.

• Prima di procedere con l'installazione, spegnere il dispositivo e staccare la spina.
• Installare la cappa aspirante sopra il piano di cottura ad un'altezza di 65-75 cm.

Installazione con scarico all'esterno

Nota: prestare attenzione alle avvertenze di sicurezza se si utilizza lo scarico all'esterno. Se la cappa aspirante è in funzione contemporaneamente con un altro dispositivi che trae energia da un'altra fonte di corrente, la depressione nella stanza non deve superare i 4 Pa (4 x 10 ^-5 bar).

Importanti avvertenze sull'installazione di tubi di scarico

Le seguenti indicazioni devono essere assolutamente rispettate per ottenere un'aspirazione ottimale dell'aria. Il mancato rispetto di queste avvertenze riduce le prestazioni e incrementa la rumorosità della cappa.

• Il tubo di scarico deve essere corto e diritto.
  • Non utilizzare tubi di scarico piccoli e non rimpicciolirli.
• Se si utilizzano tubi di scarico flessibili, il tubo deve essere sempre teso, in modo da ridurre al minimo la perdita di pressione.
• Tutte le opere di installazione devono essere realizzate da un elettricista o da una persona competente.
• Non collegare il sistema di scarico dell'aria della cappa a sistemi di ventilazione preesistenti utilizzati per altri dispositivi, come ad es. un camino.
• L'inclinazione della piega del tubo di scarico non deve essere inferiore a 120°. Il tubo deve essere posizionato in orizzontale e diretto a una parete esterna. In alternativa, il tubo deve essere diretto verso l'alto e a una parete esterna.
• Dopo l'installazione, assicurarsi che la cappa sia in bolla per evitare l'accumulo di resti di grasso su un lato.
• Assicurarsi che il tubo di scarico scelto per l'installazione sia conforme alle norme vigenti e sia ignifugo.

Metodo di installazione A

1	Realizzare nella parete 4 fori di 8 mm di diametro in una posizione adeguata all'installazione della cappa. Utilizzare la distanza dei fori sul retro della cappa come riferimento.
2	Inserire i tasselli nei fori.
3	Inserire le viti nei tasselli in alto e stringerle fino a poter giusto agganciare la cappa.
4	Agganciare la cappa alle viti.
5	Stringere poi le viti in basso dall'interno per fissare la cappa alla parete.
6	Fissare il tubo di scarico alla cappa.

Metodo di installazione B

1	Realizzare 4 fori di 9 mm di diametro sul fondo del mobile pensile. Assicurarsi di rispettare la distanza tra il retro della cappa e la parete.
2	Fissare l'uscita dell'aria della cappa e montare poi la cappa al fondo del mobile, stringendo le 4 viti in dotazione con rondelle e dadi.

Uscita dell'aria orizzontale e verticale

L'uscita dell'aria può avvenire in orizzontale o in verticale.

Uscita dell'aria orizzontale Uscita	dell'aria verticale
Utilizzare la copertura per chiudere l'uscita dell'aria sul lato superiore.	Utilizzare la copertura per chiudere l'uscita dell'aria sul retro.

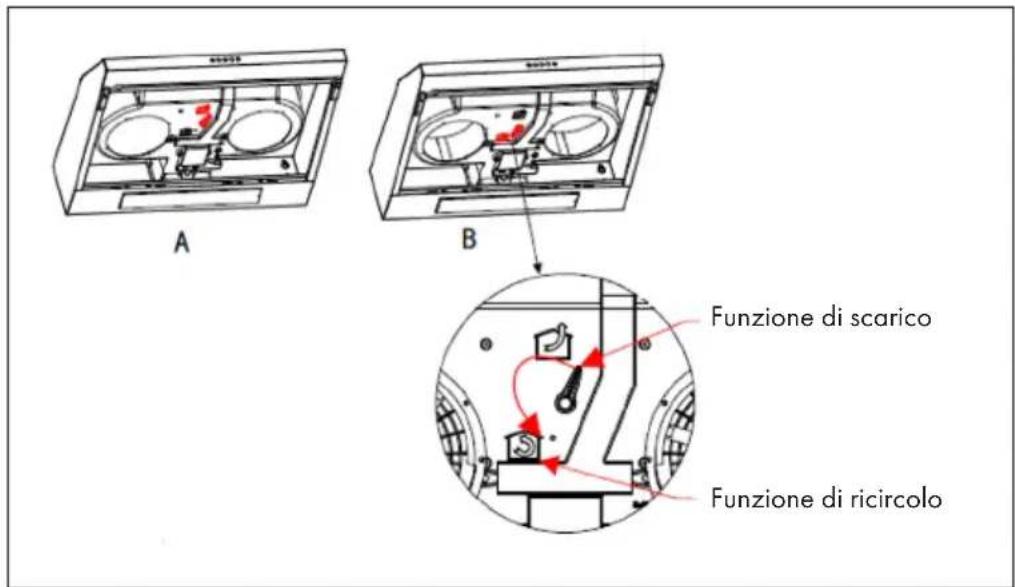

Impostare la ventilazione

• Ventilazione con scarico dell'aria: ruotare la manopola su funzione di scarico (immagine A). Installare il tubo di scarico e accendere la cappa. Lo scarico viene convogliato all'esterno.
• Ventilazione con ricircolo: ruotare la manopola su funzione di ricircolo (immagine B). Fissare le coperture sulle uscite dell'aria e accendere la cappa. L'aria viene ora convogliata al punto di uscita dell'aria interno.

A B Funzione di scarico Funzione di ricircolo

AVVERTENZE Per motivi di sicurezza, utilizzi solo viti di fissaggio o di montaggio della stessa dimensione raccomandata in questo manuale di istruzioni. La mancata installazione delle viti o del dispositivo di fissaggio in conformità a queste istruzioni può comportare rischi elettrici.

UTILIZZO

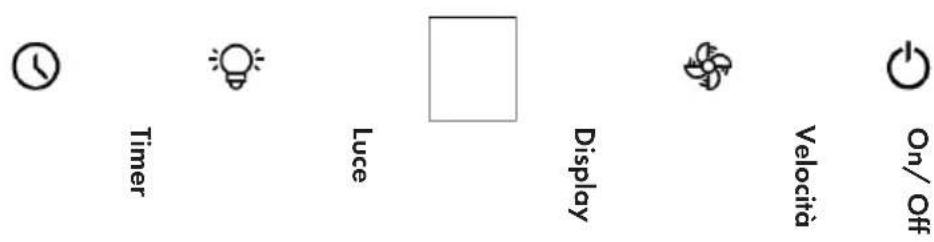

Timer Luce Display Velocità On/Off

• Prema il pulsante "On/Off" per accendere o spegnere l'apparecchio.
• Prema ripetutamente il pulsante "Velocità", il motore gira a velocità bassa/media/alta/bassa/media..., la velocità gira in cerchio; e il display LED mostra 1-2-3-1-2... in cerchio.
• Premendo il pulsante "Lampada", la luce si accende; premendo di nuovo questo pulsante, la luce si spegne. Tenga presente che la lampada non è controllata dal pulsante "On/Off".
• Se il cofano della pentola è in funzione e lei preme il pulsante "Timer", il cofano della pentola passa allo stato di standby (il tempo di standby è di 9 minuti). Il display LED mostra quindi 9, 8, 7, 6 ... decrescente di 1. Allo scadere del tempo, il cofano della pentola si spegne automaticamente e la lampada si spegne. Se preme il pulsante "Timer", il cofano della pentola attiva o disattiva la funzione "Timer".

PULIZIA E MANUTENZIONE

Spegnere la cappa e staccare la spina dalla presa elettrica prima di pulizia o manutenzione. Le superfici dell'alloggiamento possono graffiarsi e macchiarsi. Rispettare le avvertenze relative alla pulizia per garantire i migliori risultati possibili senza causare danni. Non utilizzare prodotti abrasivi e rimuovere immediatamente residui di sostanze alcaline o acide (come succo di limone, aceto, ecc.) dalle superfici.

Pulire le superfici in acciaio inox

L'acciaio inox deve essere pulito regolarmente, in modo da garantire una lunga vita utile del dispositivo. Per pulirlo è possibile utilizzare un apposito detergente liquido per acciaio inox e assicurarsi di pulire seguendo la venatura dell'acciaio inox, per evitare graffi diagonali.

Pulire la superficie del pannello di controllo

Il pannello di controllo può essere pulito con un panno umido e un detergente per piatti delicato. Prima della pulizia, assicurarsi che il panno sia pulito e ben strizzato. Utilizzare un panno asciutto e morbido dopo la pulizia per rimuovere l'umidità in eccesso.

Pulizia mensile del filtro antigrasso

Pulire il filtro ogni mese per evitare il rischio di incendi. Il filtro raccoglie grasso, fumo e povere e influisce dunque sul funzionamento efficiente della cappa aspirante. Se il filtro non viene pulito, si accumulano residui di grasso. Pulire il filtro con acqua e un po' di detersivo per piatti e lasciarlo asciugare all'aria.

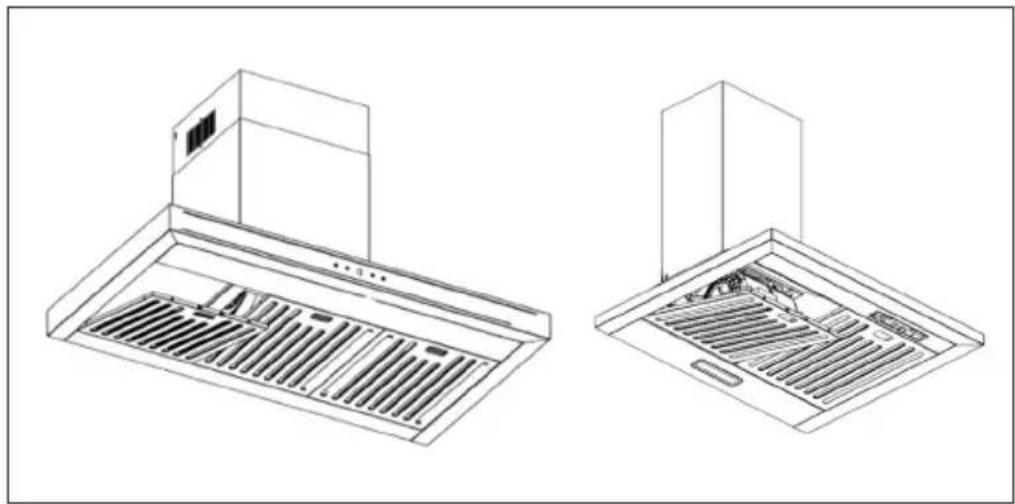

Come togliere e installare i filtri antigrasso

Togliere i filtri antigrasso premendo il tasto sull'impugnatura e tirandoli fuori.

Per rimontare il filtro, seguire questi passaggi:

1. Inclinare il filtro e inserirlo nella fessura sul retro della cappa.
2. Premere il tasto sull'impugnatura del filtro.
3. Lasciare andare il filtro non appena si trova nella posizione originaria.
4. Ripetere questi passaggi per tutti i filtri.

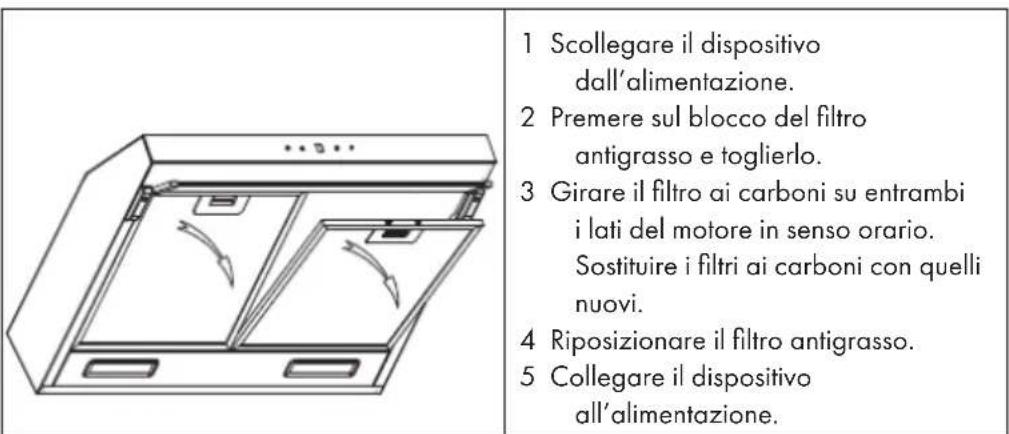

Installare il filtro ai carboni attivi (opzionale)

Nota: quando si installa un filtro ai carboni attivi, la capacità aspirante cala leggermente.

1 Scollegare il dispositivo dall'alimentazione. 2 Premere sul blocco del filtro antigrasso e toglierlo. 3 Girare il filtro ai carboni su entrambi i lati del motore in senso orario. Sostituire i filtri ai carboni con quelli nuovi. 4 Riposizionare il filtro antigrasso. 5 Collegare il dispositivo all'alimentazione.

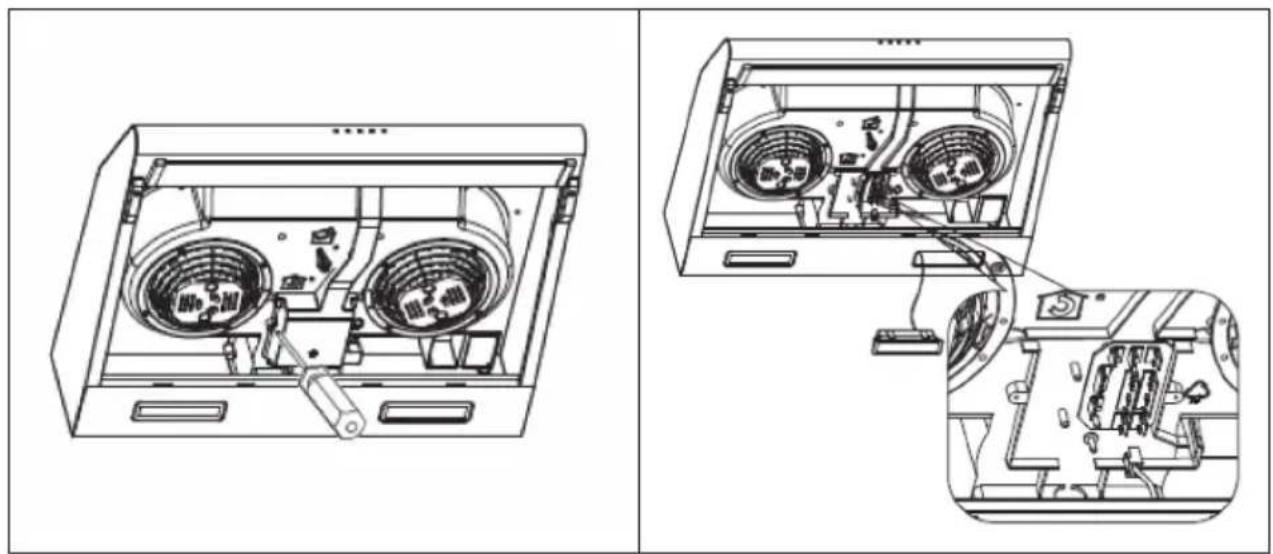

Cambiare la lampadina

1. Togliere il filtro antigrasso.
2. Togliere la copertura con un cacciavite (immagine 1).
3. Togliere la lampadina con la mano e rimuovere la clip metallica per sostituire la lampadina (immagine 2).
4. Per rimontare la lampada, procedere al contrario.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire a luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.	Fissare il motore.
		L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

SCHEDA DATI DEL PRODOTTO

Scheda prodotto

Regolamento delegato (UE) n. 65/2014
Nome o marchio del fornitore Klarstein
Identificativo del modello 10046613
Consumo annuo di energia 59,4 kWh/anno
Classe di efficienza energetica C
Efficienza fluidodinamica 9,8
Classe di efficienza fluidodinamica E
Efficienza luminosa 35,8 lux/W
Classe di efficienza luminosa A
Efficienza del filtraggio dei grassi 55,6 %
Classe di efficienza di filtraggio dei grassi E
Flusso d'aria (potenza minima in condizioni d'uso normale)	189 m^3/h
Flusso d'aria (potenza massima in condizioni d'uso normale)	343 m^3/h
Flusso d'aria (condizioni d'uso intenso o boost) 343 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza minima in condizioni d'uso normale)	62 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza massima in condizioni d'uso normale)	71 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (condizioni d'uso intenso o boost)	71 dB
Consumo di energia in modo standby (W) 0,48 W

Modello immesso sul mercato dell'Unione da 01/09/2024.

Numero di registrazione EPREL: 2107005

https://eprel.ec.europa.eu/qr/2107005

Fornitore: Chal-Tec GmbH (Rappresentante autorizzato)

Sito web:

Servizio di assistenza alla clientela:

Sito web: https://www.elektronik-star.de/lnfo/Impressum/

Telefono: [phone]

E-mail: [e-mail]

Indirizzo:

Wallstraße 16

10179 berlin

Germania

Scheda prodotto

Regolamento delegato (UE) n. 65/2014
Nome o marchio del fornitore Klarstein
Identificativo del modello 10046614
Consumo annuo di energia 59,4 kWh/anno
Classe di efficienza energetica C
Efficienza fluidodinamica 9,8
Classe di efficienza fluidodinamica E
Efficienza luminosa 35,8 lux/W
Classe di efficienza luminosa A
Efficienza del filtraggio dei grassi 55,6 %
Classe di efficienza di filtraggio dei grassi E
Flusso d'aria (potenza minima in condizioni d'uso normale)	189 m^3/h
Flusso d'aria (potenza massima in condizioni d'uso normale)	343 m^3/h
Flusso d'aria (condizioni d'uso intenso o boost) 343 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza minima in condizioni d'uso normale)	62 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza massima in condizioni d'uso normale)	71 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (condizioni d'uso intenso o boost)	71 dB
Consumo di energia in modo standby (W) 0,48 W

Modello immesso sul mercato dell'Unione da 01/09/2024.

Numero di registrazione EPREL: 2107042

https://eprel.ec.europa.eu/qr/2107042

Fornitore: Chal-Tec GmbH (Rappresentante autorizzato)

Sito web:

Servizio di assistenza alla clientela:

Telefono: [phone]

Indirizzo:

Wallstraße 16

10179 berlin

Germania

Scheda prodotto

Regolamento delegato (UE) n. 65/2014

Nome o marchio del fornitore Klarstein
Identificativo del modello 10046615
Consumo annuo di energia 59,4 kWh/anno
Classe di efficienza energetica C
Efficienza fluidodinamica 9,8
Classe di efficienza fluidodinamica E
Efficienza luminosa 35,8 lux/W
Classe di efficienza luminosa A
Efficienza del filtraggio dei grassi 55,6 %
Classe di efficienza di filtraggio dei grassi E
Flusso d'aria (potenza minima in condizioni d'uso normale)	189 m^3/h
Flusso d'aria (potenza massima in condizioni d'uso normale)	343 m^3/h
Flusso d'aria (condizioni d'uso intenso o boost) 343 m^3/h
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza minima in condizioni d'uso normale)	62 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (potenza massima in condizioni d'uso normale)	71 dB
Potenza sonora ponderata A delle emissioni di rumore aereo (condizioni d'uso intenso o boost)	71 dB
Consumo di energia in modo standby (W) 0,48 W

Modello immesso sul mercato dell'Unione da 01/09/2024.

Numero di registrazione EPREL: 2107286

https://eprel.ec.europa.eu/qr/2107286

Fornitore: Chal-Tec GmbH (Rappresentante autorizzato)

Sito web:

Servizio di assistenza alla clientela:

Telefono: [phone]

Indirizzo:

Wallstraße 16

10179 berlin

Germania

INDICAZIONI PER LA TUTELA DELL'AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
