Montblanc - Hotte Klarstein - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Dimensions : 90 x 50 x 15 cm, Débit d'air : 650 m³/h, Niveau sonore : 65 dB, Éclairage : LED, Nombre de vitesses : 3
Utilisation	Contrôle par boutons, Installation murale, Adaptée pour cuisines de taille moyenne à grande
Maintenance et réparation	Filtres à graisse lavables, Remplacement du filtre à charbon recommandé tous les 6 mois, Nettoyage régulier de la surface
Sécurité	Protection contre la surchauffe, Système de sécurité pour l'arrêt automatique
Informations générales	Couleur : Inox, Garantie : 2 ans, Énergie : Classe A

FOIRE AUX QUESTIONS - Montblanc Klarstein

Comment installer la hotte Klarstein Montblanc ?

Pour installer la hotte Klarstein Montblanc, commencez par retirer le capot supérieur et fixez les supports muraux fournis. Ensuite, connectez le conduit d'évacuation ou le filtre à charbon, selon votre installation. Assurez-vous que la hotte est bien fixée et raccordée à l'alimentation électrique.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Si votre hotte ne s'allume pas, vérifiez d'abord si elle est correctement branchée à une prise électrique. Assurez-vous également que le fusible n'est pas grillé. Si le problème persiste, il peut y avoir un défaut interne qui nécessite un service technique.

Comment nettoyer les filtres de ma hotte ?

Les filtres métalliques de la hotte Klarstein Montblanc peuvent être nettoyés à la main avec de l'eau chaude et du détergent doux, ou au lave-vaisselle. Pour les filtres à charbon, il est recommandé de les remplacer tous les 3 à 6 mois, selon l'utilisation.

Quel est le niveau sonore de la hotte Klarstein Montblanc ?

Le niveau sonore de la hotte Klarstein Montblanc est d'environ 65 dB à la puissance maximale, ce qui est standard pour les hottes de cuisine. Pour un fonctionnement plus silencieux, utilisez les réglages de puissance inférieurs.

Est-ce que la hotte Klarstein Montblanc fonctionne en mode recirculation ?

Oui, la hotte Klarstein Montblanc peut fonctionner en mode recirculation si elle est équipée d'un filtre à charbon. Cela permet de purifier l'air sans évacuer les fumées à l'extérieur.

Comment régler la puissance d'aspiration de la hotte ?

La hotte Klarstein Montblanc dispose de plusieurs niveaux de puissance. Utilisez les boutons de commande situés à l'avant de l'appareil pour ajuster la puissance d'aspiration selon vos besoins.

Que faire si la hotte dégage une odeur désagréable ?

Si la hotte dégage une odeur désagréable, vérifiez l'état des filtres. Remplacez les filtres à charbon si nécessaire et nettoyez les filtres métalliques. Assurez-vous également que la hotte est correctement installée et que le conduit d'évacuation n'est pas obstrué.

Quelle est la puissance d'aspiration de la hotte Klarstein Montblanc ?

La puissance d'aspiration de la hotte Klarstein Montblanc est d'environ 600 m³/h, ce qui est suffisant pour une utilisation dans la plupart des cuisines.

MODE D'EMPLOI Montblanc Klarstein

Toutes nos félicitations pour l'acquisition de ce nouvel appareil. Veuillez lire attentivement et respecter les instructions de ce mode d'emploi afin d'éviter d'éventuels dommages. Nous ne saurions être tenus pour responsables des dommages dus au non-respect des consignes et à la mauvaise utilisation de l'appareil. Scannez le QR-Code pour obtenir la dernière version du mode d'emploi et des informations supplémentaires concernant le produit.

Consignes de sécurité 48

Consignes de sécurité 54

Installation 56

Panneau de commande et touches de fonctions 59

Nettoyage et entretien 60

Résolution des problèmes 63

Fiche de données produit 64

Fiche de données produit 66

Informations sur la protection de l'environnement 68

Informations sur le recyclage 68

Fabricant et importateur (UK) 68

FICHE TECHNIQUE

Numéro d'article	10031992, 10031993, 10031994, 10040264, 10040265, 10040266, 10040267, 10040268
Source d'alimentation 220-240 V ~ 50/60 Hz
Remarque : Vous pouvez également acheter un filtre à charbon actif pour cette hotte aspirante sous le numéro d'article 10030983. Pour cela, consultez notre site Web : www.klarstein.fr

CONSIGNES DE SÉCURITÉ

• Lisez attentivement toutes les consignes avant d'utiliser l'appareil et conservez ce mode d'emploi pour vous y référer ultérieurement.
• Les travaux de montage doivent être effectués uniquement par électricien professionnel ou un spécialiste. Avant d'utiliser la hotte aspirante, assurez-vous que la tension (V) et la fréquence indiquée sur la hotte aspirante (Hz) correspondent à la tension (V) et à la fréquence (Hz) de votre alimentation.
• Le fabricant ne saurait être tenu responsable des dégâts occasionnés par le non-respect des consignes d'utilisation et d'installation.
• Les enfants de moins de 8 ne doivent pas utiliser la hotte aspirante.
• L'appareil n'est pas destiné à une utilisation commerciale mais au cadre domestique et dans des conditions similaires.
• Nettoyez l'appareil et le filtre régulièrement pour que l'appareil fonctionne toujours de manière efficace.
• Avant le nettoyage, débranche toujours la fiche de la prise.
• Nettoyez l'appareil exactement comme il est indiqué dans le mode d'emploi.
• N'utilisez aucune flamme libre sous la hotte aspirante.
• Si l'appareil ne fonctionne pas normalement, adressez-vous au fabricant ou à un spécialiste.
• Cet appareil peut être utilisé par des enfants de 8 ans ou plus et des personnes ayant des capacités physiques, sensorielles et mentales limitées et / ou dénuées d'expérience et de connaissances, à condition d'avoir été instruits au fonctionnement de l'appareil par une personne responsable et d'en comprendre les risques associés.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant un service professionnel agréé ou une personne de qualification équivalente.
• Si la hotte aspirante est utilisée avec une cuisinière à gaz ou utilisant d'autres combustibles, une ventilation suffisante de la pièce doit être assurée.
• Ne faites pas de flambée sous la hotte aspirante.
• Attention : la surface de l'appareil peu devenir très chaude pendant le fonctionnement.

Conseils importants pour l'installation

• L'air ne doit pas être dirigé vers une conduite déjà utilisée pour aspirer les gaz de combustion provenant d'une cuisinière à gaz ou utilisant d'autres combustibles (valable même pour les appareils qui ne renvoient pas l'air dans la pièce).
• Respectez les règlementations locales concernant l'installation de dispositifs d'extraction d'air.

Remarques importantes concernant le mode d'extraction

MISE EN GARDE

Danger de mort, risques d'intoxication ! Par la ré-aspiration de gaz de combustion. Ne jamais utiliser la fonction d'aspiration de l'appareil en même temps qu'un foyer dépendant de l'air ambiant si l'air frais est insuffi sant.

Les foyers dépendants de l'air ambiant (par ex. les systèmes de chauffage au gaz, au fuel, au bois ou au charbon, les chauffe-eaux électriques, les chaudières) extraient l'air de combustion de la pièce où l'appareil est installé et rejettent les gaz résiduaires à l'extérieur en les faisant passer par un conduit d'évacuation des gaz (par ex. une cheminée). Lorsque la hotte aspirante est en marche, la cuisine et les pièces adjacentes extraient l'air ambiant – une dépressurisation se produit si le volume d'air frais n'est pas suffi sant. Les gaz toxiques d'une cheminée ou d'un foyer seront ré-aspirés dans la pièce d'habitation.

• Ainsi, il est toujours nécessaire de veiller à ce qu'il y ait une quantité suffisante d'air frais.
• Un caisson mural d'aspiration/d'évacuation ne peut pas garantir à lui seul le respect des valeurs limites.

Un fonctionnement sans risque est uniquement possible si la dépressurisation de la pièce où est installé le foyer ne dépasse pas 4 Pa (0,04 mbar). Ceci n'est possible que si l'air nécessaire à la combustion peut circuler par des ouvertures permanentes, par ex. dans des portes, fenêtres associées à un caisson mural d'aspiration/d'évacuation ou par d'autres dispositifs techniques. Dans tous les cas, demander conseil auprès du ramoneur responsable de la circulation de l'air pour l'ensemble du bâtiment, il sera à même de proposer les mesures à prendre pour une aération appropriée.

Si la hotte aspirante est utilisée exclusivement en mode ventilation tournante, son fonctionnement n'est soumis à aucune restriction.

Remarques importantes pour le démontage de l'appareil

• Pour le démontage, suivez les mêmes étapes que l'installation / montage dans l'ordre inverse.
• Faites-vous aider par une deuxième personne lors du démontage pour éviter les blessures.

INSTALLATION

Installation murale

• Vous pouvez diriger les gaz de combustion vers une conduite d'évacuation ou les laisser circuler.
• Accrochez l'appareil environ 65-75 cm au-dessus de vos plaques de cuisson. Vous obtiendrez ainsi la meilleure efficacité possible.

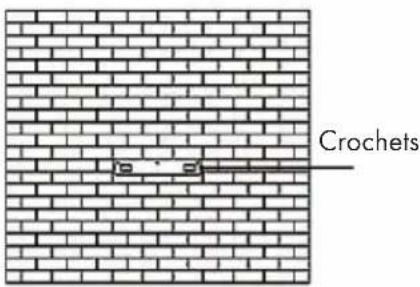

Une fois que vous avez déterminé la hauteur de l’installation, posez les crochets à un emplacement approprié. Veillez à ce qu’ils soient bien horizontaux. Fixez ensuite le support de cheminée sur la cheminée extérieure et assurez-vous que la cheminée intérieure puisse bouger librement afin de pouvoir régler ultérieurement la hauteur nécessaire.	Accrochez la hotte aspirante sur les supports et fixez la cheminée à l’aide de 4 vis. Installez la cheminée extérieure et fixez-la au support de cheminée.

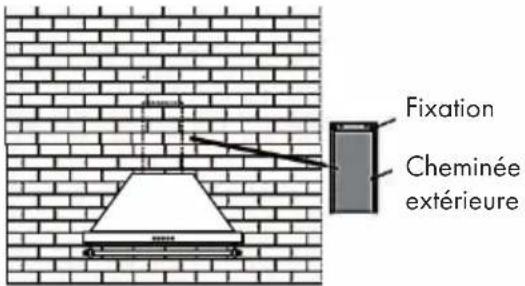

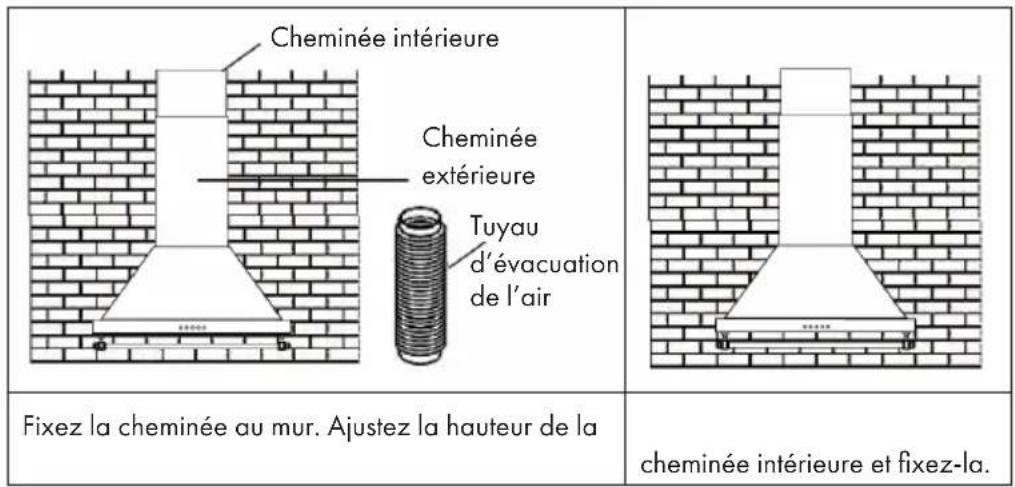

Cheminée intérieure Cheminée extérieure Tuyau d'évacuation de l'air Fixez la cheminée au mur. Ajustez la hauteur de la cheminée intérieure et fixez-la.

Remarque : la hauteur maximale pour la cheminée varie selon les modèles.

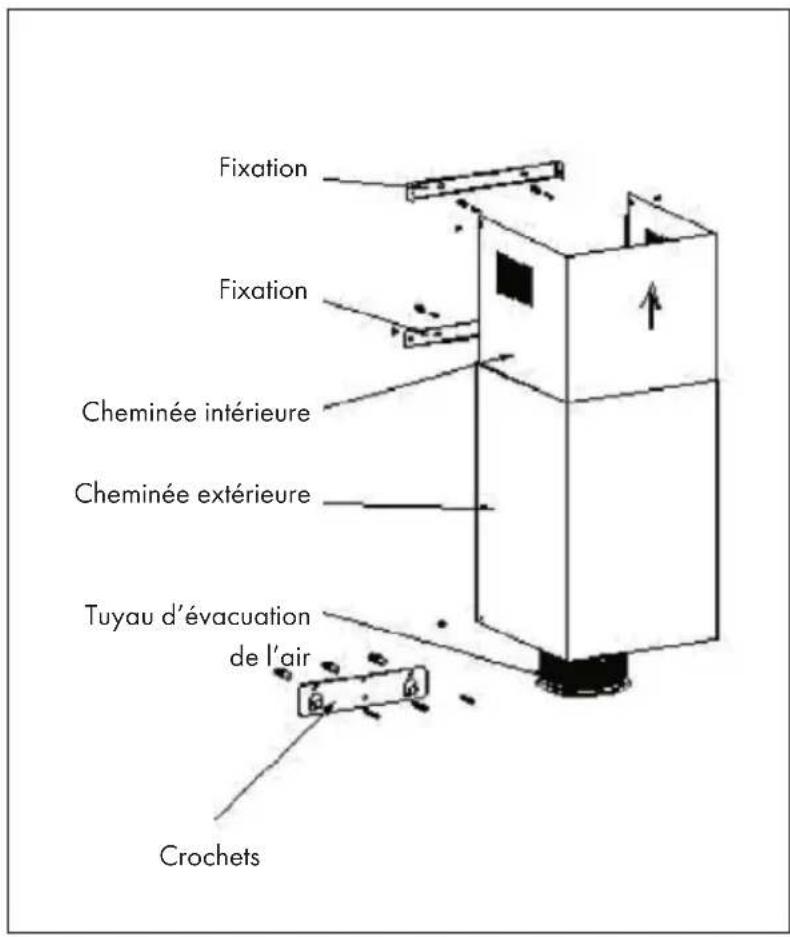

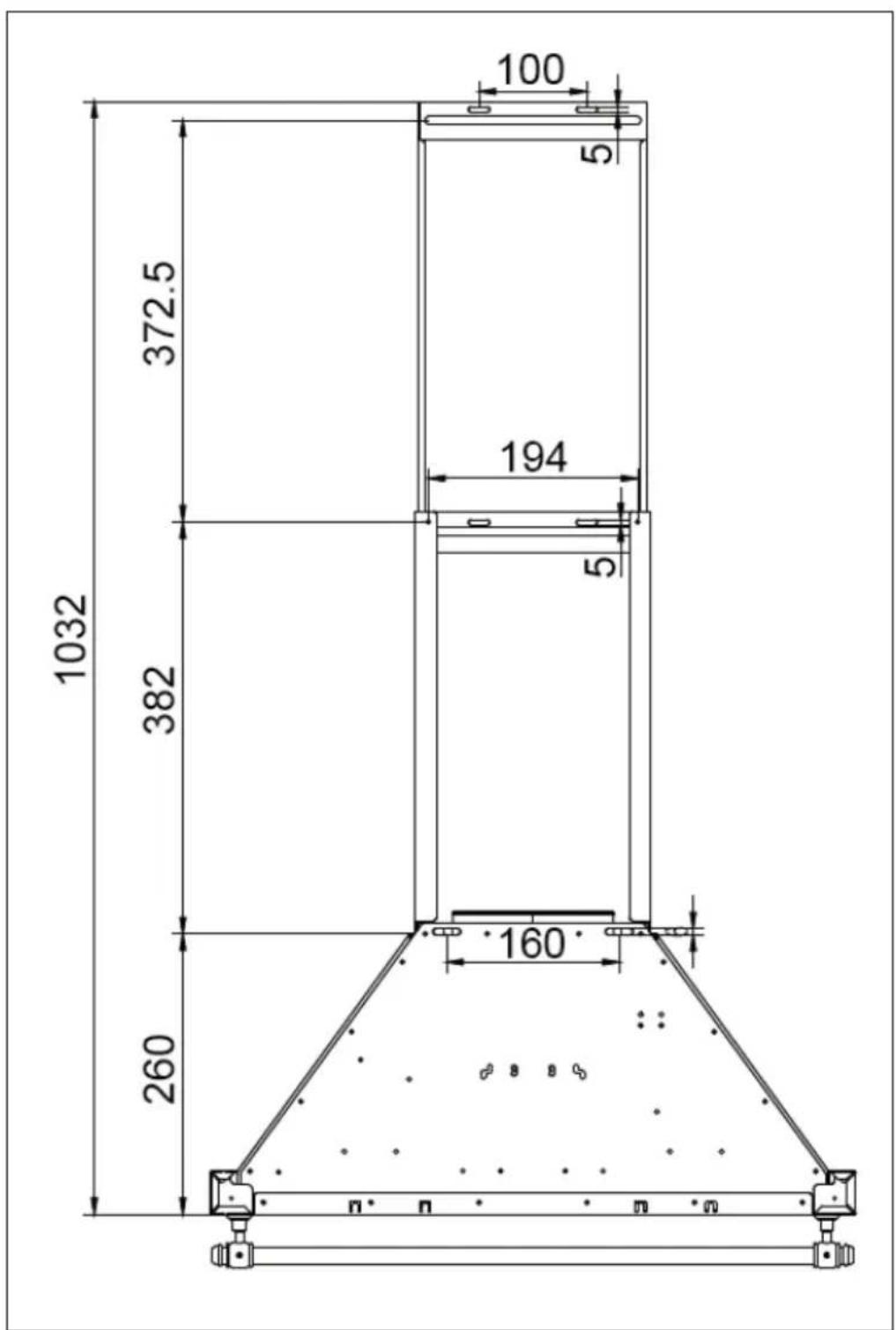

Détails de l'installation murale

Fixation Fixation Cheminée intérieure Cheminée extérieure Tuyau d'évacuation de l'air Crochets

1032 372.5 382 260 160 100 5 194 5

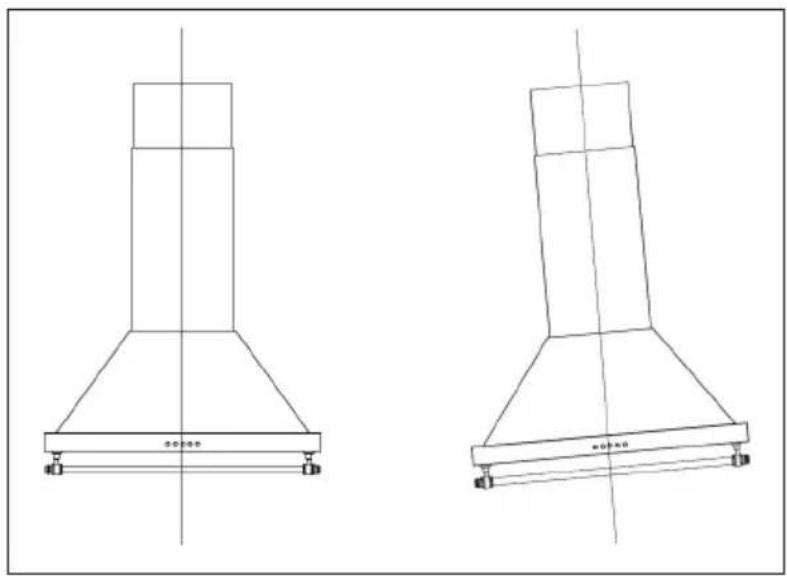

Consigne importante pour l'installation

L'angle d'inclinaison du tuyau à la sortie du mur ne doit pas être supérieur à 120°. Après le montage, vérifiez que la hotte aspirante est installée bien horizontalement et non de travers (voir schéma).

Stop Vitesse lente Vitesse moyenne Vitesse rapide Éclairage

Touches de fonction

	Touche StopAppuyez sur cette touche pour arrêter le moteur.
	Vitesse lenteAppuyez sur cette touche pour faire fonctionner le moteur à vitesse lente.
	Vitesse moyenneAppuyez sur cette touche pour faire fonctionner le moteur à vitesse moyenne.
[XTXV]	Vitesse rapideAppuyez sur cette touche pour faire fonctionner le moteur à vitesse rapide.
[5AYB]	Touche d’éclairageAppuyez sur cette touche pour allumer les deux éclairages. Appuyez de nouveau sur cette touche pour éteindre l’éclairage.

NETTOYAGE ET ENTRETIEN

Nettoyage du filtre à graisses

Important : nettoyez régulièrement le filtre à graisses pour que l'appareil reste efficace. Un nettoyage régulier permet aussi d'éviter la formation de dépôts ou un risque d'incendie par accumulation des graisses.

Le filtre à graisses est constitué de couches de tissu d'aluminium de haute densité. Veuillez n'utiliser aucun produit de nettoyage agressif ou abrasif. Nettoyez le filtre à intervalles réguliers et suivez pour cela les indications suivantes :

• Méthode 1 : placez le filtre dans l'eau chaude à 40-50°C et laissez-le tremper 2-3 minutes. Mettez des gants de caoutchouc et nettoyez le filtre avec une brosse douce. N'appuyez pas trop fort avec le brosse sur le filtre car il est très fragile et pourrait facilement être endommagé.
• Méthode 2 : vous pouvez aussi nettoyer le filtre au lave-vaisselle. Réglez la température sur 60°C.

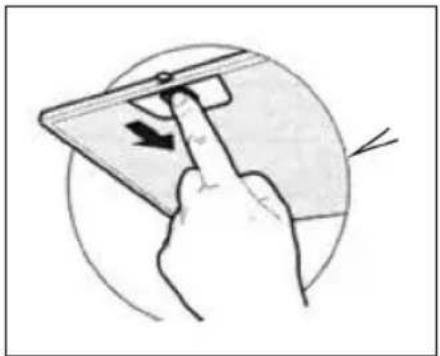

Pour retirer le filtre en aluminium, appuyez sur la touche (voir schéma) et démontez le filtre en le tirant doucement vers le bas. Lavez le filtre et faites-le sécher à l'air libre. Remontez-le ensuite en répétant les étapes dans l'ordre inverse.

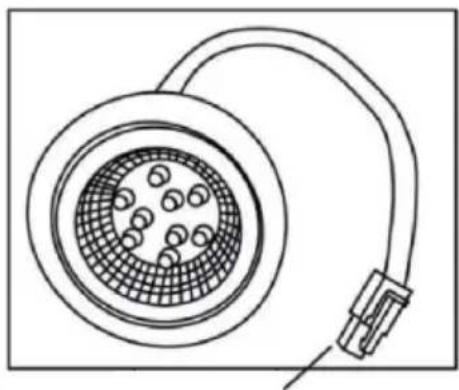

1 Avant de changer les ampoules, débranchez la hotte aspirante du secteur.
2 Saisissez l'anneau métallique de la lampe, tirez-le vers le bas et démontez le support de l'halogène.
3 Remplacez l'ampoule par une nouvelle ayant les mêmes caractéristiques.

Remarque : sur certains modèles, l'ampoule ou la LED doit être changée entièrement.

Pour protéger le boîtier contre la corrosion, nettoyez la hotte aspirante à l'eau chaude sans utiliser de produit corrosif ou autres produits caustiques de nettoyage. Utilisez si possible des produits ou mousses de nettoyage pour l'inox, qui nettoient et laissent une couche de protection sur la surface. Nous vous recommandons de nettoyer le boîtier au moins une fois par mois.

Consignes importantes pour le nettoyage et l'entretien

• N'utilisez aucun produit abrasif qui pourrait abîmer la surface.
• Ne mouillez pas le moteur ni les éléments électriques pour ne pas les endommager.
• Avant de nettoyer l'appareil, coupez l'alimentation électrique.
• Le filtre à charbon ne doit pas être exposé à une trop forte chaleur.
• Ne démontez pas le cadre de protection autour du filtre à charbon actif.
• Si le câble secteur ou la fiche sont endommagés, faites-les remplacer par le fabricant, un spécialiste agréé ou une personne de qualification équivalente.

RÉSOLUTION DES PROBLÈMES

Problème Cause possible	Solution
La lumière est allumée mais le moteur ne fonctionne pas.	La bouche d’aération est bloquée.	Éliminer la source du blocage.
	Le condensateur est cassé.	Faire remplacer le condensateur.
	Le moteur est cassé. Faire remplacer le moteur.
	Le moteur dégage une mauvaise odeur.	Faire remplacer le moteur.
La lumière est éteinte et le moteur ne fonctionne pas.	L’ampoule est cassée. Faire	remplacer l’ampoule.
	La fiche n’est pas bien enfoncée.	Rebrancher correctement la fiche dans la prise.
Le boîtier vibre. La pale de rotor du ventilateur est endommagée.		Remplacer la pale.
		Fixer le moteur.
		Fixer le boîtier.
L’air n’est pas correctement aspiré.	L’écart entre la cuisinière et la hotte aspirante est trop élevée.	Réduire cet écart.
	Trop forte circulation d’air en raison de fenêtres et de portes ouvertes.	Veiller à éviter tout courant d’air.

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10031992/10031993/10031994/10040264
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		36,0 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		30,3
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	13,5 Lux/W
Classe d'efficacité lumineuse D
Efficacité de séparation des graisses	GFBhood	65,0 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		402/599 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		61/69	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10031992/10031993/10031994/10040264
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		36,0 kWh/Année
Facteur d'extension de temps f 0,9
Efficacité dynamique des fluides FDE hood		30,3
Indice d'efficacité énergétique EEI hood		48,9
Débit d'air mesuré au meilleur point Q BEP		328,3 m^3/h
Pression d'air mesurée au meilleur point	PBEP	328 Pa
Débit d'air maximal	Q_max	621,71	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	110,4	W
Puissance nominale du système d'éclairage	W_L	1.5X2	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	41	Lux
Consommation électrique mesurée en mode veille	P_o	-	W
Consommation d'énergie mesurée appareil éteint	P_s	0	W
Niveau sonore	L_WA	61/69	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 65/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10040265/10040266/10040267/10040268
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		36,0 kWh/Année
Classe d'efficacité énergétique A
Efficacité dynamique des fluides FDE hood		30,3
Classe d'efficacité dynamique des fluides		A
Efficacité lumineuse LE	hood	25,3 Lux/W
Classe d'efficacité lumineuse B
Efficacité de séparation des graisses	GFBhood	68,0 %
Clase d'efficacité de capture des graisses		D
Débit d'air à vitesse minimale et maximale en fonctionnement normal, à l'exception du fonctionnement au niveau intensif ou au niveau haute vitesse		402/599 m^3/h
Flux d'air pendant le fonctionnement au niveau intensif ou au niveau haute vitesse		- m^3/h
Niveau sonore de classe A aux vitesses minimale et maximale disponibles en fonctionnement normal		61/69	dB
Niveau sonore de classe A en fonctionnement au niveau intensif ou au niveau haute vitesse		-	dB
Consommation d'énergie appareil éteint	Po	0	W
Consommation électrique en veille P	s	-	W
Coordonnées de contact Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Allemagne

Informations selon le règlement (UE) n° 66/2014

Méthodes de mesure et de calcul selon EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numéro d'article	10040265/10040266/10040267/10040268
Description Symbole Valeur Unité
Consommation annuelle d'énergie AEC hood		36,0 kWh/Année
Facteur d'extension de temps f 0,9
Efficacité dynamique des fluides FDE hood		30,3
Indice d'efficacité énergétique EEI hood		48,9
Débit d'air mesuré au meilleur point Q BEP		328,3 m^3/h
Pression d'air mesurée au meilleur point	PBEP	328 Pa
Débit d'air maximal	Q_max	621,71	m^3/h
Puissance électrique d'entrée mesurée au meilleur point	WBEP	110,4	W
Puissance nominale du système d'éclairage	W_L	1.5X2	W
Puissance moyenne du système d'éclairage sur la surface de cuisson	Emiddle	76	Lux
Consommation électrique mesurée en mode veille	P_o	-	W
Consommation d'énergie mesurée appareil éteint	P_s	0	W
Niveau sonore	L_WA	61/69	dB
Coordonnées de contact Chal-Tec G	GmbH, Wallstraße 16, 10179, Berlin, Allemagne

INFORMATIONS SUR LA PROTECTION DE L'ENVIRONNEMENT

• Assurez-vous qu'il y a une ventilation suffisante pendant la cuisson pour que la hotte aspirante puisse fonctionner efficacement et avec un faible niveau sonore.
• Ajustez la vitesse du ventilateur à la quantité de vapeur produite pendant la cuisson. Utilisez le mode intensif uniquement lorsque cela est nécessaire. Plus la vitesse du ventilateur est basse, moins la consommation d'énergie est réduite.
• Si de grandes quantités de vapeur sont produites pendant la cuisson, sélectionnez une vitesse de ventilation plus élevée en temps utile. Si la vapeur de cuisson est déjà répartie dans la cuisine, la hotte aspirante devra fonctionner plus longtemps.
• Éteignez la hotte aspirante lorsque vous n'en avez plus besoin.
• Éteignez l'éclairage lorsque vous n'en avez plus besoin.
• Nettoyez le filtre à intervalles réguliers et remplacez-le si nécessaire afin d'augmenter l'efficacité du système de ventilation et d'éviter les risques d'incendie.
• Mettez toujours le couvercle pendant la cuisson pour réduire la vapeur et la condensation.

INFORMATIONS SUR LE RECYCLAGE

S'il existe une réglementation pour l'élimination ou le recyclage des appareils électriques et électroniques dans votre pays, ce symbole sur le produit ou sur l'emballage indique que cet appareil ne doit pas être jeté avec les ordures ménagères. Vous devez le déposer dans un point de collecte pour le recyclage des équipements électriques et électroniques. La mise au rebut conforme aux règles protège l'environnement et la santé de vos semblables des conséquences négatives. Pour plus d'informations sur le recyclage et l'élimination de ce produit, veuillez contacter votre autorité locale ou votre service de recyclage des déchets ménagers.

FABRICANT ET IMPORTATEUR (UK)

Fabricant :

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Allemagne.

Importateur pour la Grande Bretagne :
