DATI TECNICI

Numero di articolo	10031992, 10031993, 10031994, 10040264, 10040265, 10040266, 10040267, 10040268
Rete elettrica 220-240 V ~ 50/60 Hz
Nota: con questa cappa aspirante è possibile acquistare opzionalmente un filtro ai carboni attivi con il codice articolo 10030983. A tal proposito si prega di visitare il sito web: www.klarstein.it

AVVERTENZE DI SICUREZZA

• Leggere attentamente tutte le istruzioni prima dell'uso e conservare il manuale per consultazioni future.
• Il montaggio può essere eseguito solo da un tecnico qualificato. Prima di utilizzare la cappa aspirante, accertarsi che la tensione (V) e la frequenza (Hz) indicate corrispondano alla tensione (V) e alla frequenza (Hz) domestiche.
• Si declina ogni responsabilità per danni derivati da un utilizzo improprio e da un'installazione errata della cappa aspirante.
• I bambini minori di 8 anni non possono utilizzare la cappa aspirante.
• La cappa aspirante non è per un uso commerciale bensì domestico e in ambienti simili.
• Pulire regolarmente la cappa aspirante e il filtro per un corretto funzionamento.
• Staccare la spina dalla presa prima di eseguire la pulizia.
• Pulire la cappa aspirante come indicato nel manuale di istruzioni. Non utilizzare fiamme vive sotto la cappa aspirante.
• Se la cappa aspirante non funziona correttamente, rivolgersi al produttore o ad un tecnico competente.
• Questo dispositivo può essere utilizzato da bambini a partire da 8 anni e da persone con limitate capacità fisiche e psichiche o con conoscenza ed esperienza limitate, solo se sono stati istruiti sulle modalità d'uso e comprendono i rischi e i pericoli connessi.
• Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore o da un tecnico qualificato.
• Se la cappa aspirante viene utilizzata insieme ad apparecchi che bruciano gas o combustibili, è necessario che la stanza sia ben ventilata.
  • Non cucinare alimenti alla fiamma (flambé) sotto la cappa aspirante.
• Attenzione: le superfici della cappa aspirante possono diventare molto calde durante l'uso.

Note importanti per l'installazione

• L'aria non deve essere condotta in uno scarico utilizzato per aspirare gas di combustione o altri combustibili (ciò non si applica per dispositivi che emettono solo aria nella stanza).
• Osservare tutte le disposizioni regionali relative all'incasso di dispositivi di ventilazione.

AVVERTENZA

Pericolo di morte, pericolo di intossicazione da gas di scarico! Non azionare l'apparecchio con funzione di scarico mentre è attivo un impianto di riscaldamento che utilizza l'aria ambiente, se l'areazione non è suffi ciente.

Gli impianti di riscaldamento che sfruttano l'aria ambiente (ad es. stufe a gas, ad gasolio, a legna o a carbone, scalda-acqua istantanei, scaldabagno), usano l'aria ambiente per la combustione ed espellono all'esterno i gas di scarico attraverso un sistema di scarico (ad es. camino). Con la cappa aspirante accesa viene sottratta aria dalla cucina e dalle stanze adiacenti. Se l'areazione è insuffi ciente si forma una depressione. I gas tossici del camino vengono riaspirati negli ambienti domestici.

• Pertanto è necessario che ci sia sempre un 'areazione suffi ciente.
• La cassetta a muro per areazione o sfi ato da sola non garantisce un'areazione suffi ciente.

Un utilizzo sicuro è possibile solo se la depressione nella stanza dove è installato l'impianto di riscaldamento non supera i 4 Pa (0,04 mbar). Ciò è possibile solo se l'aria necessaria per la combustione può affì uire nella stanza attraverso aperture permanenti come porte, fi nestre, in combinazione con una cassetta a muro per areazione o sfi ato o con altre misure tecniche. In ogni caso rivolgersi ad un esperto di impianti di areazione il quale fornirà indicazioni sulle misure da intraprendere per una corretta areazione.

Se la cappa aspirante viene impiegata esclusivamente con funzione di ricircolo dell'aria, l'utilizzo è possibile senza limiti.

Informazioni importanti per smontare il dispositivo

• Lo smontaggio avviene seguendo i passaggi relativi a installazione/montaggio in ordine inverso.
• Chiedere l'aiuto di una seconda persona per smontare il dispositivo, in modo da evitare lesioni.

INSTALLAZIONE

Installazione a parete nel dettaglio

• E' possibile espellere o far circolare l'aria di scarico.
• Posizionare il dispositivo sopra il piano cottura ad una distanza di 65-75 cm. In questo modo si ottiene la massima efficienza possibile.

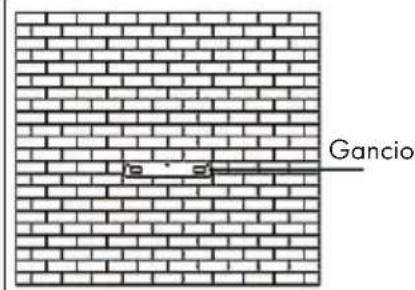

Gancio

Elemento di fissaggio Camino esterno

Una volta impostata l'altezza di montaggio, installare il gancio in un punto adatto. Assicurarsi che sia perfettamente orizzontale. Quindi fissare il supporto del camino esterno al camino esterno e assicurarsi che il camino interno possa muoversi liberamente in modo da poter regolare in seguito l'altezza.

Appendere la cappa aspirante al gancio e fissare il camino utilizzando 4 viti. Mettere il camino esterno e fissarlo al supporto.

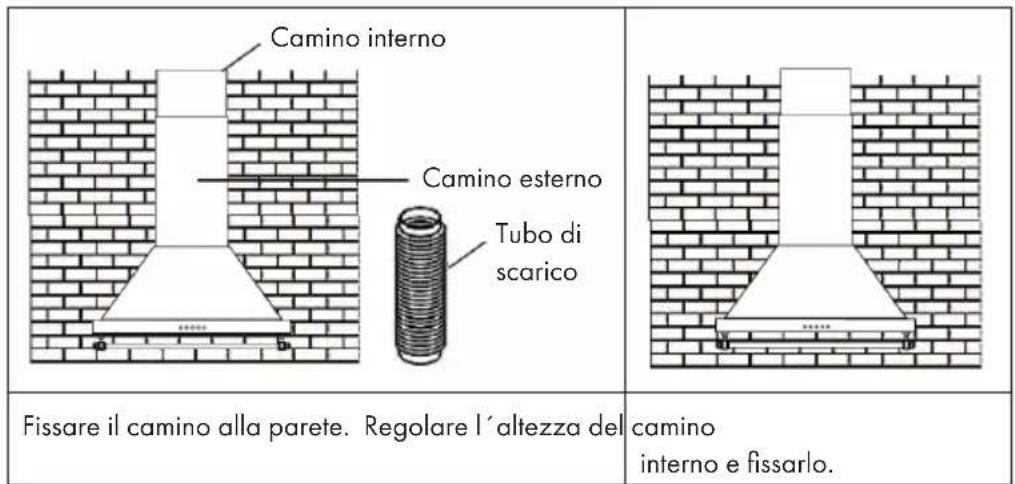

Camino interno Camino esterno Tubo di scarico Fissare il camino alla parete. Regolare l'altezza del camino interno e fissarlo.

Nota: l'altezza massima del camino varia in base al modello.

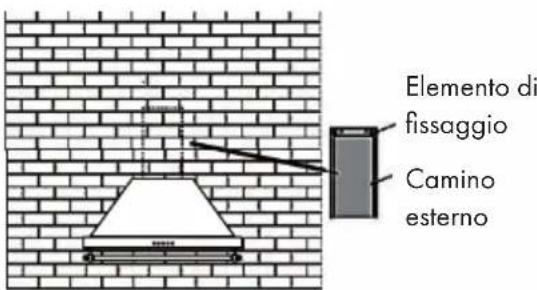

Installazione alla parete nel dettaglio

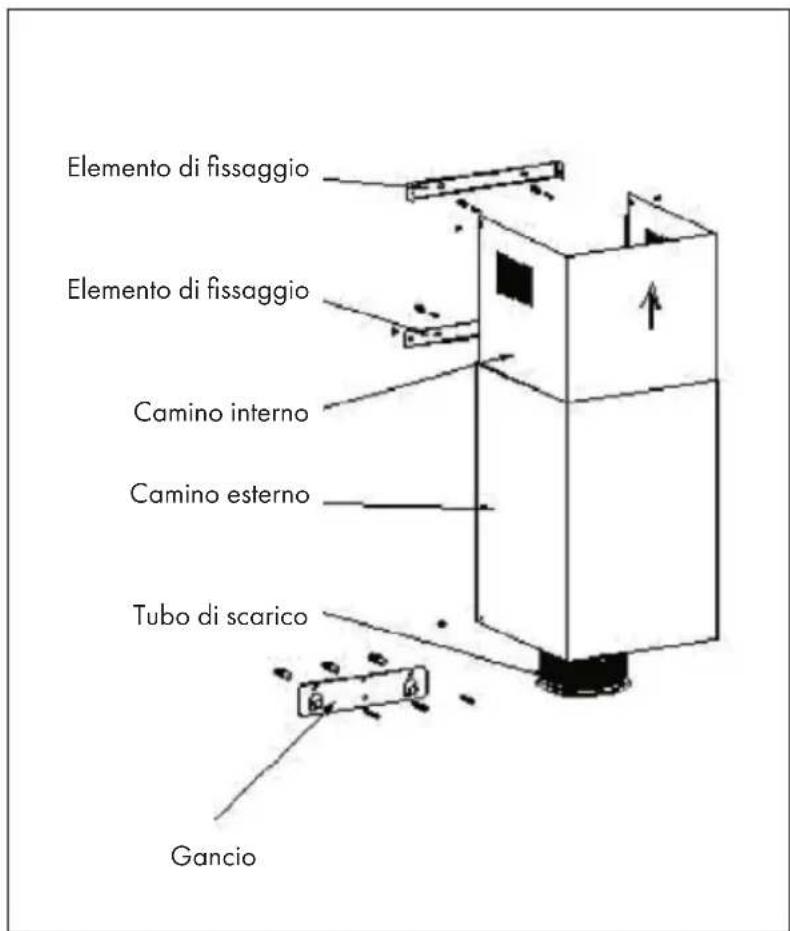

Elemento di fissaggio Elemento di fissaggio Camino interno Camino esterno Tubo di scarico Gancio

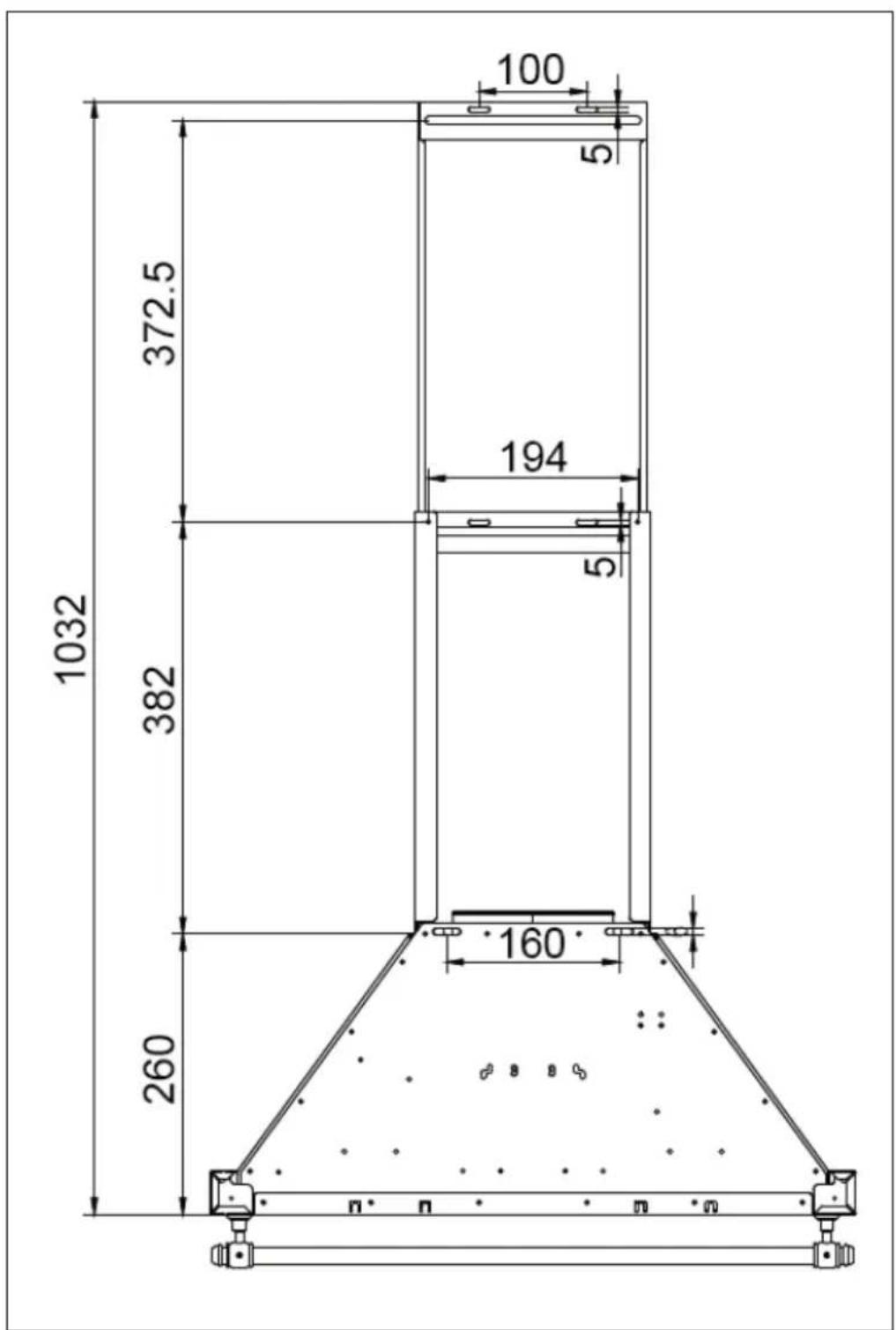

Dimensioni

1032 372.5 382 260 160 100 5 194 5

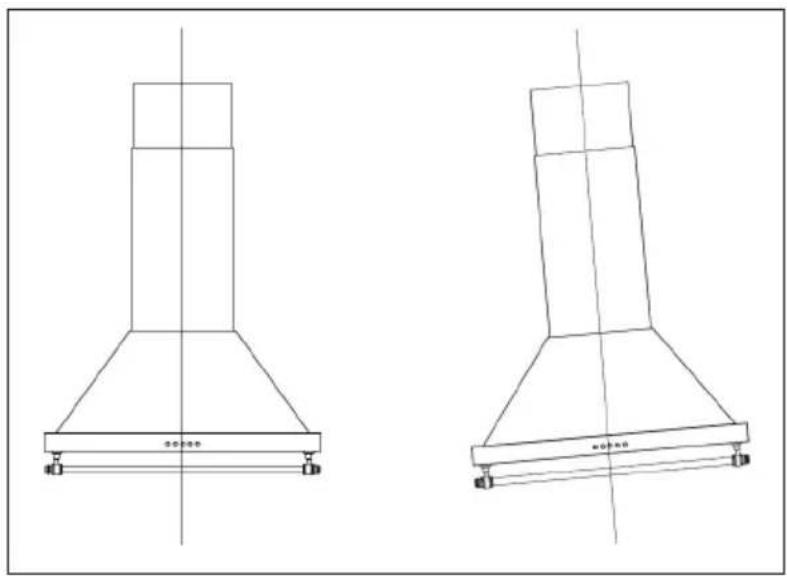

Nota importante sull'installazione

L'angolo di inclinazione, nel quale il tubo viene condotto fuori dalla parete, non deve superare 120°. Dopo l'installazione assicurarsi che la cappa aspirante non sia inclinata (vedere la figura).

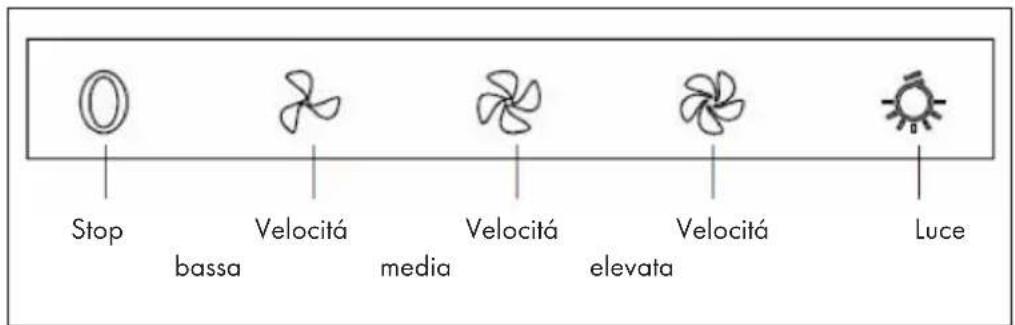

Pannello dei comandi

Stop bassa Velocitá media Velocitá elevata Velocitá Luce

Tasti funzione

	Tasto StopPremere il tasto per arrestare il motore.
	Velocità bassaPremere il tasto per mettere in funzione il motore a bassa velocità.
	Velocità mediaPremere il tasto per mettere in funzione il motore a velocità media.
	Velocità elevataPremere il tasto per mettere in funzione il motore ad alta velocità.
	Tasto lucePremere il tasto: le due lampadine si accendono. Premere di nuovo il tasto e la spia si spegne.

PULIZIA E MANUTENZIONE

Pulire il filtro antigrasso

Importante: pulire regolarmente il filtro per un corretto funzionamento del dispositivo. La pulizia regolare impedisce anche la formazione di accumuli o il rischio di incendio.

Il filtro antigrasso è costituito da strati ad alta densità di reti in alluminio. Non utilizzare prodotti abrasivi. Pulire il filtro a intervalli regolari, seguendo le seguenti istruzioni:

- Metodo 1: mettere il filtro in acqua calda (40-50°C) e lasciarlo in ammollo per 2-3 minuti. Indossare guanti in gomma e pulire il filtro con un pennello morbido. Non esercitare troppa pressione sul filtro poiché è molto delicato e si può danneggiare facilmente.

- Metodo 2: è inoltre possibile lavare il filtro in lavastoviglie. Impostare la temperatura a 60°C.

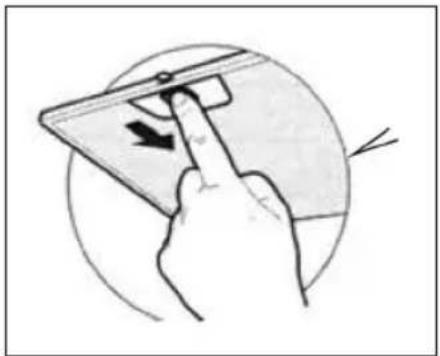

Per rimuovere il filtro in alluminio, premere il tasto (vedere la figura) e rimuovere il filtro tirandolo delicatamente verso il basso. Lavare il filtro e lasciarlo asciugare. In seguito installare il filtro in ordine inverso.

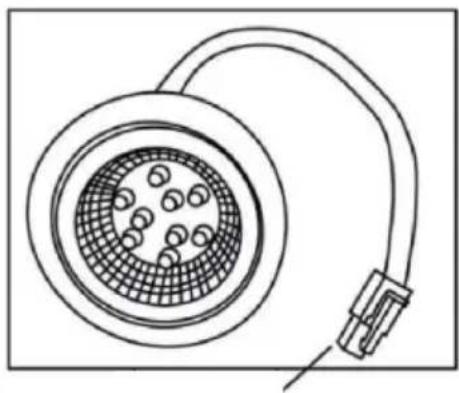

Sostituire le lampadine

1 Prima di sostituire le lampadine, staccare la spina dalla presa.
2 Afferrare l'anello metallico della lampadina, tirarlo verso il basso e rimuovere il supporto.
3 Sostituire la lampadina con una nuova dello stesso tipo.

Nota: in alcuni modelli la lampadina o il LED cambiano completamente.

Pulire la cappa aspirante

Per proteggere le superfici dalla corrosione, lavarle con acqua calda e un detergente che non sia corrosivo. Se possibile, utilizzare prodotti per acciaio inox che, oltre a pulire, lasciano uno strato protettivo sulla superficie. Si consiglia di pulire l'alloggiamento almeno una volta al mese.

Note importanti sulla pulizia e la manutenzione

• Non utilizzare detergenti abrasivi poiché danneggiano le superfici.
- Assicurarsi che l'acqua non entri in contatto con il motore e con tutti i componenti elettrici poiché ciò danneggia il dispositivo.
- Prima di pulire il dispositivo, staccare la spina dalla presa.
• Non esporre a calore eccessivo il filtro a carbone.
• Non rimuovere il telaio di protezione intorno al filtro a carbone.
- Se il cavo di alimentazione o la spina sono danneggiati, farli sostituire dal produttore, da un centro assistenza autorizzato o da un tecnico qualificato.

RISOLUZIONE DEI PROBLEMI

Problema Causa possibile Soluzione
La luce è accesa ma il motore non funziona.	L'areazione è bloccata. Rimuovere l'ostruzione.
	Il condensatore è guasto. Sostituire il condensatore.
	Il motore è guasto. Sostituire il motore.
	Il motore emette un odore insolito.	Sostituire il motore.
La luce è spenta e il motore non funziona.	La luce è guasta. Sostituire a luce.
	La spina è allentata. Inserire correttamente la spina nella presa.
L'alloggiamento vibra. La pala della ventola è danneggiata.		Sostituire la pala.
		Il motore non è fissato correttamente.	Fissare il motore.
		L'alloggiamento è allentato.	Fissare l'alloggiamento.
L'aria non viene aspirata correttamente.	La distanza tra i fornelli e la cappa aspirante è troppo grande.	Ridurre la distanza.
	Circolazione dell'aria troppo forte a causa di porte e finestre.	Accertarsi che non ci siano correnti d'aria.

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10031992/10031993/10031994/10040264
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	36,0 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	30,3
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	13,5 Lux/W
Classe di efficienza luminosa D
Grado di separazione del grasso	GFFhood	65,0 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		402/599	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		61/69	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10031992/10031993/10031994/10040264
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	36,0 kWh/Anno
Fattore di incremento nel tempo f 0,9
Efficienza fluidodinamica FDE	hood	30,3
Indice di efficienza energetica EEI	hood	48,9
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	328,3 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	328 Pa
Flusso d'aria massimo Q	max	621,71	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	110,4	W
Potenza nominale del sistema di illuminazione	W_L	1.5X2	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	41	Lux
Potenza assorbita misurata a dispositivo in standby	P_o	-	W
Potenza assorbita misurata a dispositivo spento	P_s	0	W
Livello di rumorosità	LWA	61/69	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

SCHEDA DATI DEL PRODOTTO

Indicazioni conformi alla direttiva (UE) N° 65/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Numero articolo	10040265/10040266/10040267/10040268
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	36,0 kWh/Anno
Classe di efficienza energetica A
Efficienza fluidodinamica FDE	hood	30,3
Classe di efficienza fluidodinamica A
Efficienza luminosa LE	hood	25,3 Lux/W
Classe di efficienza luminosa B
Grado di separazione del grasso	GFFhood	68,0 %
Classe relativa al grado di separazione del grasso		D
Flusso d'aria a velocità minima in funzionamento normale, escluso il funzionamento a livello intenso o ad alta velocità.		402/599	m^3/h
Flusso d'aria in funzionamento intenso o ad alta velocità.		-	m^3/h
Livello di emissioni sonore ponderato A, nelle velocità massima e minima disponibili in funzionamento normale.		61/69	dB
Livello di emissioni sonore ponderato A, in funzionamento intenso o ad alta velocità.		-	dB
Potenza assorbita a dispositivo spento	Po	0	W
Potenza assorbita a dispositivo in standby	Ps	-	W
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

Indicazioni conformi alla direttiva (UE) N° 66/2014

Metodi di misurazione e calcolo conformi a EN 61591:1997+A1:2006+A2:2011+A11:

2014+A12:2015

Numero articolo	10040265/10040266/10040267/10040268
Definizione Simbolo Valore Unità
Consumo energetico annuale AEC	hood	36,0 kWh/Anno
Fattore di incremento nel tempo f 0,9
Efficienza fluidodinamica FDE	hood	30,3
Indice di efficienza energetica EEI	hood	48,9
Volume del flusso d'aria misurato nel punto di massima efficienza	Q_BEP	328,3 m^3/h
Pressione dell'aria misurata nel punto di massima efficienza	PBEP	328 Pa
Flusso d'aria massimo Q	max	621,71	m^3/h
Potenza elettrica in entrata misurata nel punto di massima efficienza	WBEP	110,4	W
Potenza nominale del sistema di illuminazione	WL	1.5X2	W
Intensità luminosa media del sistema di illuminazione sul piano cottura	Emiddle	76	Lux
Potenza assorbita misurata a dispositivo in standby	Po	-	W
Potenza assorbita misurata a dispositivo spento	Ps	0	W
Livello di rumorosità	LWA	61/69	dB
Informazioni di contatto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlino, Germania

INDICAZIONI PER LA TUTELA DELL' AMBIENTE

• Mentre si cucina, assicurare un sufficiente flusso d'aria, in modo che la cappa aspirante possa funzionare in modo efficiente e con bassa rumorosità operativa.
• Regolare la velocità della ventola in base alla quantità di vapore generato durante la cottura. Utilizzare la modalità di funzionamento intenso solo se necessario. Minore la velocità della ventola, minori i consumi energetici.
• Se durante la preparazione di grandi quantità di alimenti si forma molto vapore, selezionare per tempo una velocità maggiore della ventola. Se il vapore si è già diffuso nella cucina, sarà necessario lasciare in funzione più a lungo la cappa aspirante.
• Spegnere la cappa quando non è più necessaria.
• Spegnere la luce quando non è più necessaria.
• Pulire il filtro a intervalli regolari e sostituirlo secondo necessità, in modo da incrementare l'efficacia del sistema di ventilazione e da evitare il rischio di incendi.
• Mettere sempre il coperchio sulle pentole quando si cucina, per ridurre vapore e condensa.

AVVISO DI SMALTIMENTO

Se nel proprio paese si applicano le regolamentazioni inerenti lo smaltimento di dispositivi elettrici ed elettronici, questo simbolo sul prodotto o sulla confezione segnala che questi prodotti non possono essere smaltiti con i rifiuti normali e devono essere portati a un punto di raccolta di dispositivi elettrici ed elettronici. Grazie al corretto smaltimento dei vecchi dispositivi si tutela il pianeta e la salute delle persone da possibili conseguenze negative. Informazioni riguardanti il riciclo e lo smaltimento di questi prodotti si ottengono presso l'amministrazione locale oppure il servizio di gestione dei rifiuti domestici.

Importatore per la Gran Bretagna:
