MANUAL DE USUARIO Montblanc Klarstein

Le felicitamos por la adquisición de este producto. Lea atentamente las siguientes instrucciones y sigalas para evitar posibles daños. No asumimos ninguna responsabilidad por los daños causados por el incumplimiento de las instrucciones y el uso inadecuado. Escanee el siguiente código QR para obtener acceso a la última guía del usuario y más información sobre el producto.

Indicaciones de seguridad 38

Instalación 40

Panel de control y funciones de los botones 43

Limpieza y cuidado 44

Solución de problemas 47

Ficha técnica del producto 48

Ficha técnica del producto 50

Notas para cuidar del medio ambiente 52

retirada del aparato 52

Fabricante e importador (Reino Unido) 52

DATOS TÉCNICOS

Número de artículo	10031992, 10031993, 10031994, 10040264, 10040265, 10040266, 10040267, 10040268
Fuente de alimentación 220-240 V ~ 50/60 Hz
Nota: Para esta campana extractora puede adquirir un filtro de carbón activo con el número de artículo 10030983. Para ello, visite nuestra página web: www.klarstein.es

INDICACIONES DE SEGURIDAD

• Lea atentamente todas las indicaciones y conserve este manual para consultas posteriores.
• Los trabajos de montaje deben ser realizados solamente por un electricista u otro profesional. Antes de utilizar la campana extractora, asegúrese de que la tensión (V) y la frecuencia indicada en la campana extractora (Hz) coinciden con la tensión (V) y frecuencia (Hz) de su suministro eléctrico.
• La empresa no se responsabiliza de los daños ocasionados por un uso o instalación indebida del producto.
• Los niños menores de 8 años no deben utilizar la campana extractora.
• Este aparato no ha sido concebido para un uso comercial, sino doméstico o para entornos similares.
• Limpie el aparato y el filtro con regularidad para que el aparato funcione siempre de manera eficiente. Desconecte el enchufe antes de limpiar el aparato.
• Limpie el aparato solamente según se describe en estas instrucciones.
• No utilice fuentes de ignición bajo la campana extractora.
• Si el aparato no funciona correctamente, contacte inmediatamente con el fabricante.
• Este aparato puede ser utilizado por niños mayores de 8 años y personas con discapacidades físicas, sensoriales y mentales y/o con falta de experiencia y conocimientos, siempre y cuando hayan sido instruidos sobre el uso del aparato y comprendan los peligros y riesgos asociados.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada
• Si utiliza la campana extractora con hornillos y entren en combustión el gas u otras sustancias combustibles, deberá garantizar una buena ventilación de la sala.
• No flamee nada bajo la campana extractora.
• Advertencia: La superficie del aparato puede alcanzar temperaturas muy elevadas durante el funcionamiento.

Indicaciones importantes de instalación

- El aire no puede desviarse a un tiro de salida que se emplee para evacuar humos de gases u otras sustancias inflamables (no se aplica para aparatos que solo desvién el aire a la sala).

- Siga todas las disposiciones locales para montar las instalaciones de ventilación.

Notas importantes acerca del modo de extracción

ADVERTENCIA

Peligro de muerte, riesgo de intoxicación provocado por gases en combustión aspirados. Nunca ponga en funcionamiento la función de extracción simultáneamente con un dispositivo que genere calor en una estancia estanca si no se ha garantizado una ventilación suficiente.

Los dispositivos no estancos que generan calor (por ejemplo, radiadores que funcionan con gas, aceite, madera o carbón, calentadores, calentadores de agua) extraen el aire de combustión de la estancia correspondiente y canalizan el aire de salida por medio de un tiro (por ejemplo una chimenea) hacia el exterior. Al encender simultáneamente una campana extractora, el aire de la cocina y de las estancias colindantes se extrae y sin sufi ciente aire adicional se produce el fenómeno de presión hipoatmosférica. Los gases nocivos de la chimenea o del orifi cio de salida retornan a la estancia.

• Siempre debe proveer de sufi ciente aire adicional a la estancia.
• Un conducto de ventilación y evacuación no garantiza en su totalidad que se cumpla el valor límite.

Solo se garantizará un funcionamiento sin riesgos cuando presión hipoatmosférica en la estancia del dispositivo generador de calor no supere los 4 Pa (0,04 mbar). Esto podrá conseguirse cuando el aire necesario para la combustión pueda circular por orifi cios sin cierre, como puertas o ventanas, junto con un conducto de ventilación o evacuación o a través de otros medios técnicos. En cualquier caso, siga el consejo del constructor de chimeneas autorizado que pueda evaluar la conexión de ventilación general de su hogar y tomar las medidas necesarias.

Si pone en funcionamiento la campana extractora en modo circulación de aire, puede utilizarla sin ninguna limitación.

Nota importante sobre el desmontaje del aparato

• El desmontaje es igual que el montaje pero en orden inverso.
• Al desmontar el aparato, pida ayuda a una segunda persona para evitar lesiones.

INSTALACIÓN

Instalación

• Puede desviar el conducto de extracción o dejarlo circular.
• Cuelgue el aparato a 65-75 cm por encima de la placa de cocción. Así conseguirá la mayor eficiencia posible.

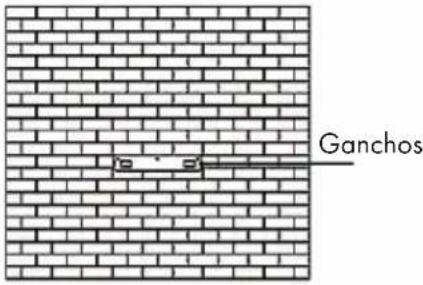

En cuanto haya determinado la altura del montaje, instale los ganchos en un lugar adecuado. Asegúrese de que esté completamente horizontal. Fije el soporte de la chimenea a la chimenea exterior y asegúrese de que la chimenea interior pueda moverse con libertad para poder ajustar la altura necesaria.	Cuelgue la campana extractora de los ganchos y fije la chimenea con 4 tornillos. Coloque la chimenea exterior y fijela al soporte de la chimenea.

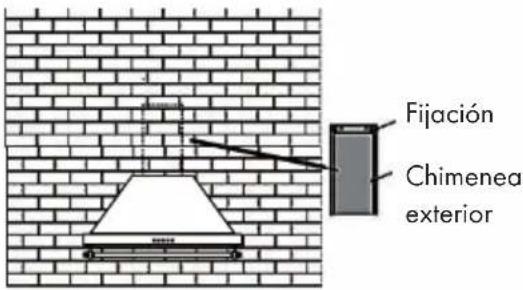

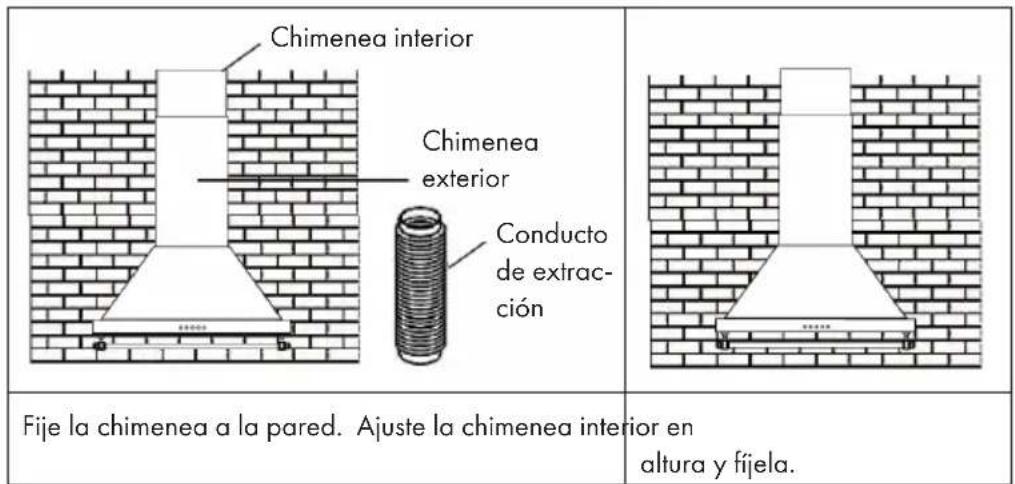

Chimenea interior Chimenea exterior Conducto de extracción Fije la chimenea a la pared. Ajuste la chimenea interior en altura y fijela.

Advertencia: La altura máxima de la chimenea varía según modelo.

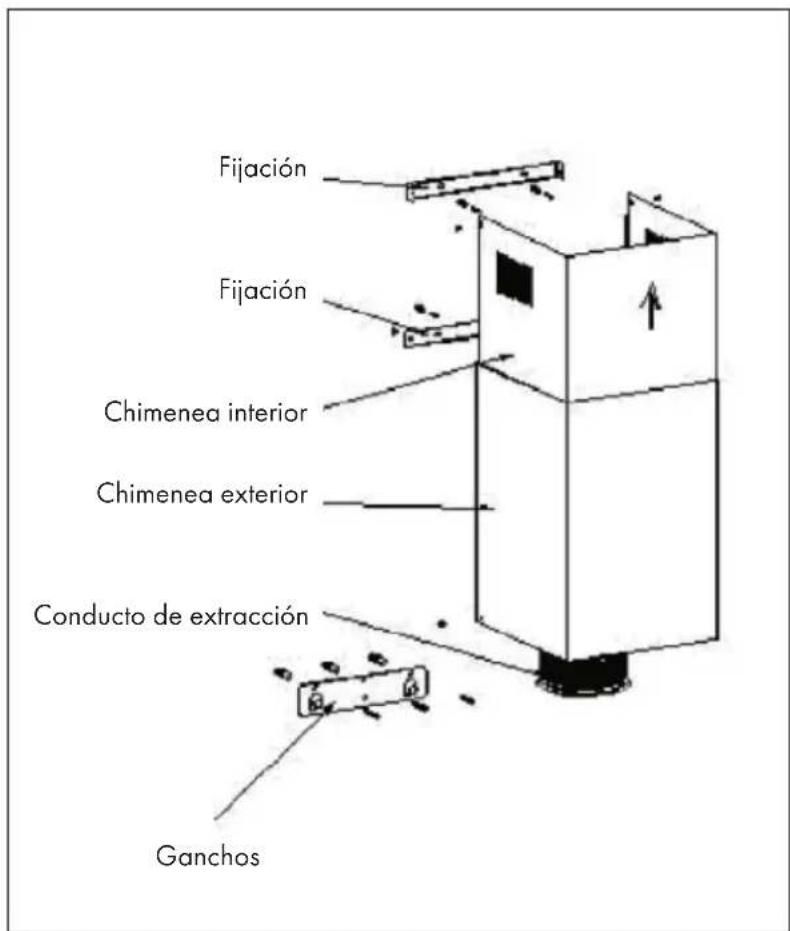

Instalación detallada en pared

Fijación Fijación Chimenea interior Chimenea exterior Conducto de extracción Ganchos

Ganchos

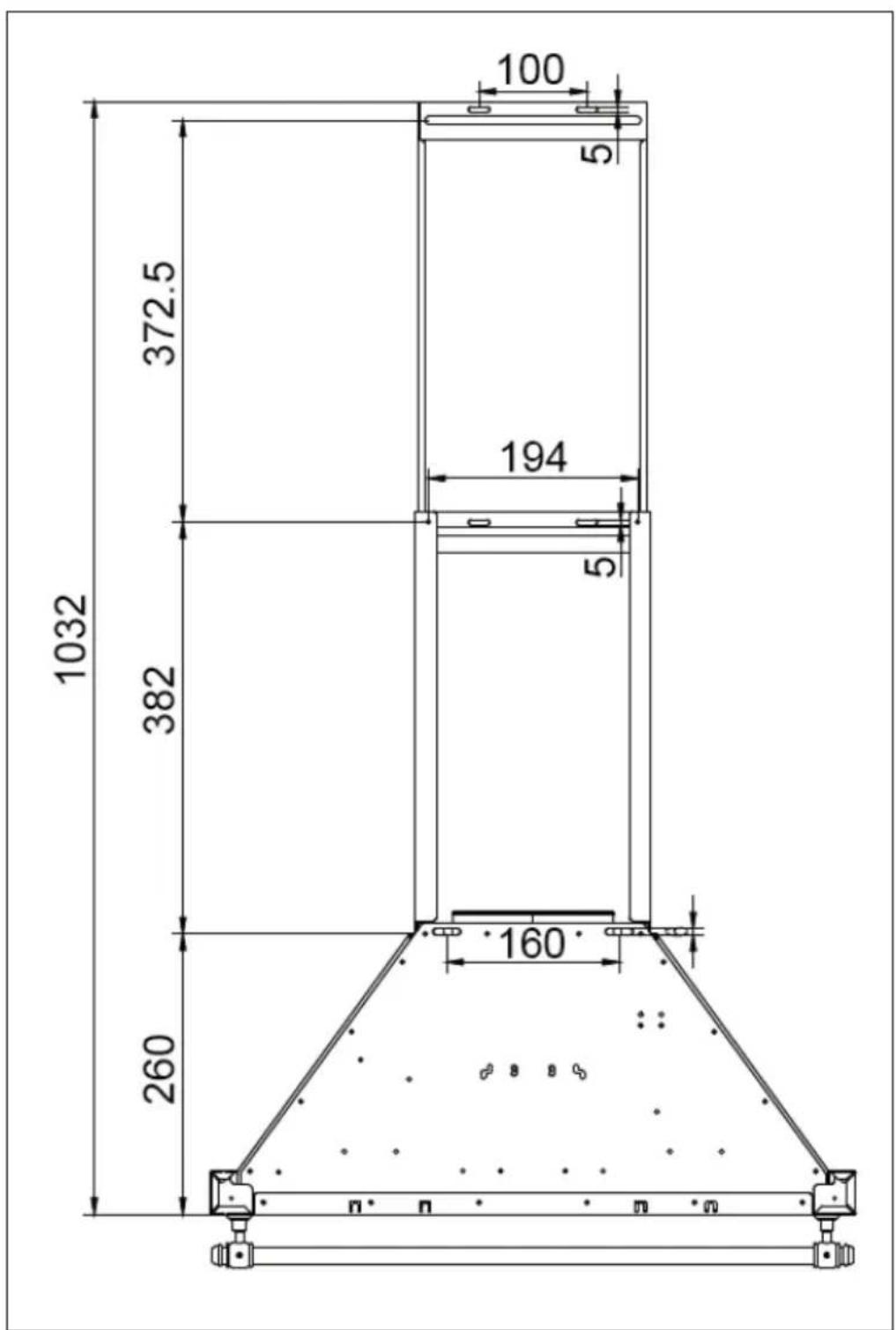

1032 372.5 382 260 160 100 5 194 5

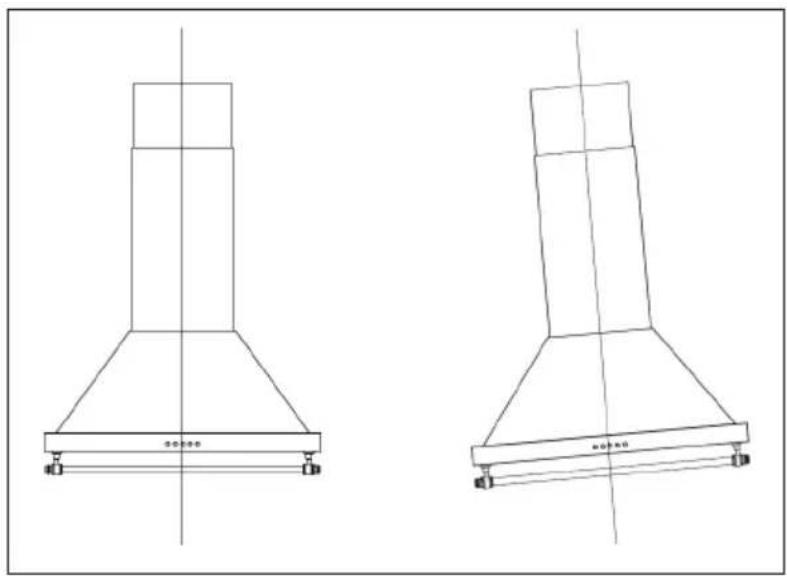

Indicaciones importantes para la instalación

El ángulo de inclinación en el que el conducto debe ser conducido por la pared no debe ser superior a 120°. Asegúrese de que la campana está completamente horizontal tras el montaje y no queda oblicua (véase ilustración).

PANEL DE CONTROL Y FUNCIONES DE LOS BOTONES

Panel de control

Stop Velocidad baja Velocidad media Velocidad alta Velocidad Luz

Funciones de los botones

	Botón stopPulse el botón para detener el motor
	Velocidad bajaPulse el botón para poner en marcha el motor a velocidad baja.
	Velocidad mediaPulse el botón para poner en marcha el motor a velocidad media.
	Velocidad altaPulse el botón para poner en marcha el motor a velocidad alta.
	Botón de la luzPulse el botón para encender las dos bombillas. Pulse de nuevo el botón y la luz desaparece de nuevo.

LIMPIEZA Y CUIDADO

Limpiar el filtro

Importante: Limpie el filtro con frecuencia para que el aparato funcione de manera eficiente. Una limpieza regular también evita la formación de sedimentos o el riesgo de un incendio por la acumulación de grasa.

El filtro de grasa se compone de capas de alta densidad con red de aluminio. No utilice esponjas ni productos abrasivos. Limpie el filtro regularmente y siga estos consejos:

- Método 1: Coloque el filtro bajo agua tibia a 40-50 °C y póngalo a remojo durante 2-3 minutos. Utilice guantes de goma y limpie el filtro con un cepillo de cerdas blandas. No presione demasiado el cepillo contra el filtro, es muy sensible y puede dañarse con facilidad.

- Método 2: También puede lavar el filtro en el lavavajillas. Ajuste una temperatura de 60 °C.

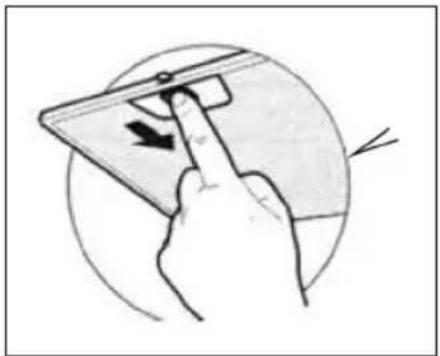

Para retirar el filtro de aluminio, pulse el botón (véase ilustración) y retire el filtro tirando de él hacia abajo. Lave el filtro y deje que se seque al aire. A continuación, vuelva a montarlo siguiendo el orden inverso.

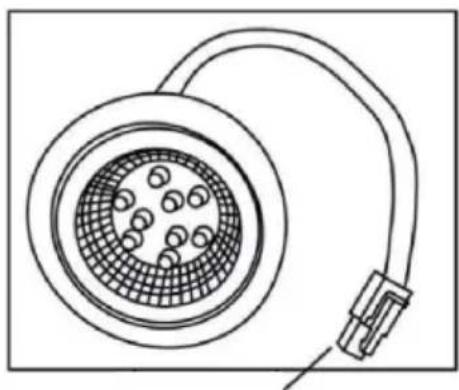

1 Antes de cambiar las bombillas, desconecte la campana extractora del suministro eléctrico.
2 Agarre la anilla de metal de la lámpara, tire de ella hacia abajo y retire el portalámparas halógeno.
3 Sustituya la bombilla por otra del mismo tipo.

Advertencia: Con muchos modelos la lámpara o el LED deben sustituirse por completo.

Para proteger la carcasa de la corrosión, la campana extractora debe lavarse con agua caliente y no con productos de limpieza corrosivos o abrasivos. Dentro de lo posible, utilice productos o limpiadores de espuma para acero que, además de limpiar, dejan una capa protectora en la superficie. Le recomendamos limpiar la estructura al menos una vez al mes.

Indicaciones importantes de limpieza y mantenimiento

• No utilice productos abrasivos, dañarían la superficie.
• Mantenga el agua alejada del motor y de otras piezas eléctricas que pudieran verse dañarse.
• Antes de limpiar el aparato, interrumpa el suministro eléctrico.
• El filtro de carbón activo no debe someterse a temperaturas muy elevadas.
• Retire el marco protector que rodea el filtro de carbón activo.
• Si el cable de alimentación o el enchufe están dañados, deberán ser sustituidos por el fabricante, un servicio técnico autorizado o una persona igualmente cualificada.

SOLUCIÓN DE PROBLEMAS

Problema Posible causa	Solución
La luz está encendida pero el motor no funciona.	La ventilación está bloqueada.	Retire aquello que obstruye la ventilación.
	El condensador está averiado.	Sustituya el condensador.
	El motor está averiado. Sustituya el motor.
	El motor genera un olor extraño.	Sustituya el motor.
La luz está apagada y el motor no funciona.	La luz está fundida. Sustituya la luz.
	El enchufe está suelto. Conecte el enchufe a la toma de corriente.
La carcasa vibra. La hoja del	rotor del ventilador está dañada.	Sustituya la hoja.
	El motor no está bien colocado.	Fije el motor.
	La carcasa está suelta. Fije la carcasa.
El aire no se extrae completamente.	La distancia entre la campana y la superficie de cocción es demasiado grande.	Reduzca la distancia.
	Circulación de aire demasiado fuerte a causa de puertas y ventanas abiertas.	Asegúrese de que no se formen corrientes de aire.

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10031992/10031993/10031994/10040264
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	36,0 kWh/Año
Clase de eficiencia energética A
eficiencia fluidodinámica FDE	hood	30,3
Clase de eficiencia fluidodinámica A
Eficiencia de la iluminación LE	hood	13,5 Lux/W
Clase de eficiencia lumínica D
Eficacia de la separación de la grasa	GFEhood	65,0 %
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		402/599 m^3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		61/69 dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	Po	0	W
Consumo de energía en modo de espera	P_s	-	W
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10031992/10031993/10031994/10040264
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	36,0 kWh/Año
Factor de extensión temporal f 0,9
eficiencia fluidodinámica FDE	hood	30,3
Índice de eficiencia energética EEI	hood	48,9
Caudal de aire medido en el punto óptimo	QBEP	328,3 m^3/h
Presión de aire medida en el mejor punto	PBEP	328 Pa
Flujo de aire máximo Q	max	621,71	m^3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	110,4	W
Potencia nominal del sistema de iluminación	WL	1.5X2	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	41	Lux
Consumo de energía medido en modo de espera	Po	-	W
Consumo de energía medido en estado apagado	Ps	0	W
Nivel de potencia sonora	LWA	61/69	dB
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

FICHA TÉCNICA DEL PRODUCTO

Información según el Reglamento (UE) n° 65/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10040265/10040266/10040267/10040268
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	36,0 kWh/Año
Clase de eficiencia energética A
eficiencia fluidodinámica FDE	hood	30,3
Clase de eficiencia fluidodinámica A
Eficiencia de la iluminación LE	hood	25,3 Lux/W
Clase de eficiencia lumínica B
Eficacia de la separación de la grasa	GFEhood	68,0 %
Clase de eficiencia de separación de grasas		D
Flujo de aire al mínimo y a la máxima velocidad en funcionamiento normal, excepto para el funcionamiento en el nivel de velocidad intensivo o rápido		402/599 m^3/h
Flujo de aire durante el funcionamiento en el nivel de velocidad intensivo o rápido		- m^3/h
Emisiones de ruido aéreo con ponderación A a la velocidad mínima y máxima disponible durante el funcionamiento normal		61/69 dB
Emisiones de ruido aéreo ponderadas A durante el funcionamiento en la fase intensiva o de alta velocidad		-	dB
Consumo de energía en modo apagado	Po	0	W
Consumo de energía en modo de espera	Ps	-	W
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

Datos según el Reglamento (UE) n° 66/2014

Métodos de medición y cálculo según EN 61591:1997+A1:2006+A2:2011+A11:2014+A12:2015

Número de artículo	10040265/10040266/10040267/10040268
Descripción Símbolo Valor Unidad
Consumo anual de energía AEC	hood	36,0 kWh/Año
Factor de extensión temporal f 0,9
eficiencia fluidodinámica FDE	hood	30,3
Índice de eficiencia energética EEI	hood	48,9
Caudal de aire medido en el punto óptimo	QBEP	328,3 m^3/h
Presión de aire medida en el mejor punto	PBEP	328 Pa
Flujo de aire máximo Q	max	621,71	m^3/h
Potencia eléctrica de entrada medida en el mejor punto	WBEP	110,4	W
Potencia nominal del sistema de iluminación	WL	1.5X2	W
Iluminación media del sistema de iluminación en la superficie de cocción	Emiddle	76	Lux
Consumo de energía medido en modo de espera	Po	-	W
Consumo de energía medido en estado apagado	Ps	0	W
Nivel de potencia sonora	LWA	61/69	dB
Datos de contacto	Chal-Tec GmbH, Wallstraße 16, 10179, Berlin, Alemania

NOTAS PARA CUIDAR DEL MEDIO AMBIENTE

• Durante la cocción, asegúrese de que haya un flujo de aire suficiente para que la campana extractora funcione eficazmente y con poco ruido de funcionamiento.
• Ajuste la velocidad del ventilador a la cantidad de vapor producida durante la cocción. Utilice el modo intensivo sólo cuando sea necesario. Cuanto menor sea la velocidad del ventilador, menos energía consume.
• Si se producen grandes cantidades de vapor durante la cocción, seleccione una velocidad de ventilador más alta. Si el vapor de la cocción ya se ha extendido por toda la cocina, la campana extractora debe funcionar durante más tiempo.
• Apague la campana extractora cuando ya no la necesite.
• Apaga la iluminación cuando ya no la necesites.
• Limpie el filtro a intervalos regulares y sustitúyalo si es necesario, para aumentar la eficacia del sistema de ventilación y prevenir los riesgos de incendio.
• Ponga siempre la tapa cuando cocine para reducir el vapor de la cocción y la condensación.

RETIRADA DEL APARATO

Si en su país existe una disposición legal relativa a la eliminación de aparatos eléctricos y electrónicos, este símbolo estampado en el producto o en el embalaje advierte que no debe eliminarse como residuo doméstico. En lugar de ello, debe depositarse en un punto de recogida de reciclaje de aparatos eléctricos y electrónicos. Una gestión adecuada de estos residuos previene consecuencias potencialmente negativas para el medio ambiente y la salud de las personas. Puede consultar más información sobre el reciclaje y la eliminación de este producto contactando con su administración local o con su servicio de recogida de residuos.

FABRICANTE E IMPORTADOR (REINO UNIDO)

Fabricante:

Chal-Tec GmbH, Wallstraße 16, 10179 Berlin, Alemania.

Importador para Gran Bretaña:
