Caractéristiques techniques	Robinet de cuisine KOHLER K-13808, finition chromée, design moderne, matériau en laiton.
Type de robinet	Robinet mélangeur à levier unique.
Dimensions	Hauteur : 30 cm, portée : 20 cm.
Débit d'eau	Débit standard de 1,8 GPM (Gallons par minute).
Installation	Installation à un trou, compatible avec la plupart des éviers de cuisine.
Utilisation	Conçu pour un usage domestique, idéal pour la cuisine.
Maintenance	Nettoyage régulier recommandé avec des produits non abrasifs.
Sécurité	Équipé d'un système anti-retour pour éviter la contamination de l'eau.
Garantie	Garantie limitée de 1 an contre les défauts de fabrication.
Informations générales	Compatible avec des systèmes de plomberie standard, respectueux de l'environnement.

FOIRE AUX QUESTIONS - K-13808 KOHLER

Comment installer le robinet KOHLER K-13808 ?

Pour installer le robinet KOHLER K-13808, commencez par couper l'eau à la source. Suivez ensuite les instructions fournies dans le manuel d'installation. Assurez-vous de fixer correctement le robinet à l'évier et de brancher les tuyaux d'eau chaude et froide.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions des tuyaux. Serrez les écrous si nécessaire. Si la fuite persiste, il se peut que le joint d'étanchéité soit usé et doive être remplacé.

Comment nettoyer le robinet KOHLER K-13808 ?

Pour nettoyer le robinet, utilisez un chiffon doux et un nettoyant non abrasif. Évitez les produits chimiques agressifs qui pourraient endommager la finition du robinet.

Quel type de cartouche utilise le robinet KOHLER K-13808 ?

Le robinet KOHLER K-13808 utilise une cartouche en céramique. Si vous devez la remplacer, consultez le manuel d'utilisation pour obtenir des instructions détaillées.

Le robinet est-il compatible avec un chauffe-eau instantané ?

Oui, le robinet KOHLER K-13808 est compatible avec les chauffe-eau instantanés. Assurez-vous que le débit d'eau correspond aux spécifications du chauffe-eau.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, tournez le levier du robinet vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Ajustez jusqu'à obtenir la température souhaitée.

Où puis-je acheter des pièces de rechange pour le robinet KOHLER K-13808 ?

Les pièces de rechange pour le robinet KOHLER K-13808 peuvent être achetées auprès de revendeurs agréés KOHLER, en ligne sur le site officiel de KOHLER ou dans des magasins de bricolage.

Quelle est la garantie du robinet KOHLER K-13808 ?

Le robinet KOHLER K-13808 est généralement couvert par une garantie limitée à vie. Veuillez vérifier les détails de la garantie dans le manuel d'utilisation ou sur le site officiel de KOHLER.

MODE D'EMPLOI K-13808 KOHLER

Français, page "Français-1"

Guide d'installation Pédale de contrôle montage au sol

Outils et matériels

Clé à molette

Joint d'étanchéité pour filetage

Tournevis divers

Plus:

• Trois (3) vis à tête plate

Avant de commencer

□ Couper l'alimentation d'eau principale.
□ Respecter tous les codes de plomberie et de bâtiment locaux.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

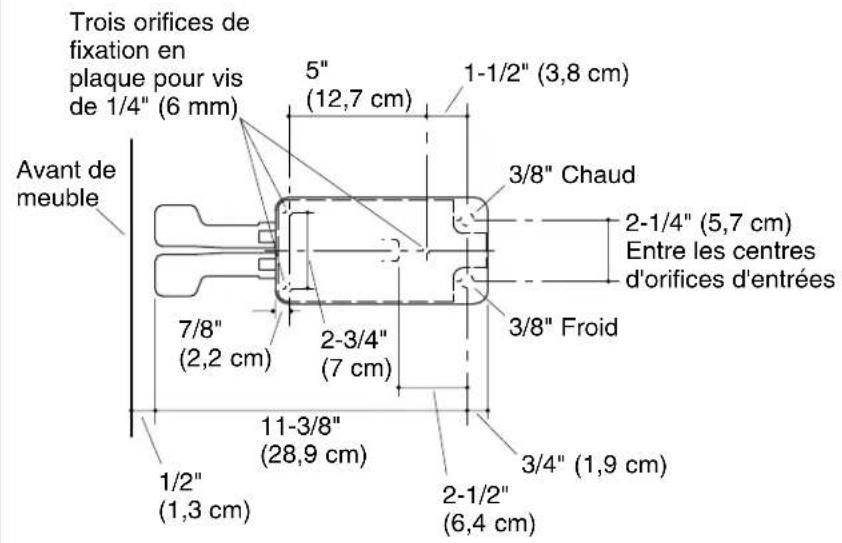

Trois orifices de fixation en plaque pour vis de 1/4" (6 mm) 5" (12,7 cm) 1-1/2" (3,8 cm) 3/8" Chaud 2-1/4" (5,7 cm) Entre les centres d'orifices d'entrées 3/8" Froid 7/8" (2,2 cm) 2-3/4" (7 cm) 11-3/8" (28,9 cm) 3/4" (1,9 cm) 1/2" (1,3 cm) 2-1/2" (6,4 cm) Avant de meuble

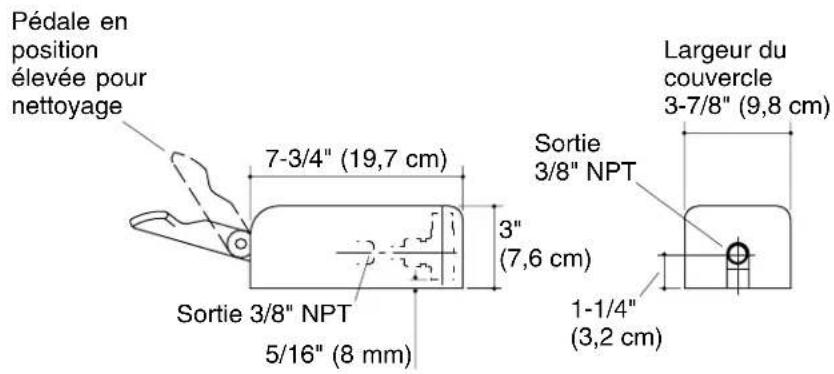

Pédale en position élevée pour nettoyage 7-3/4" (19,7 cm) 3" (7,6 cm) Sortie 3/8" NPT 5/16" (8 mm) 1-1/4" (3,2 cm) Largeur du couvercle 3-7/8" (9,8 cm)

Plan de raccordement

Kohler Co. Français-2 105344-2-AD

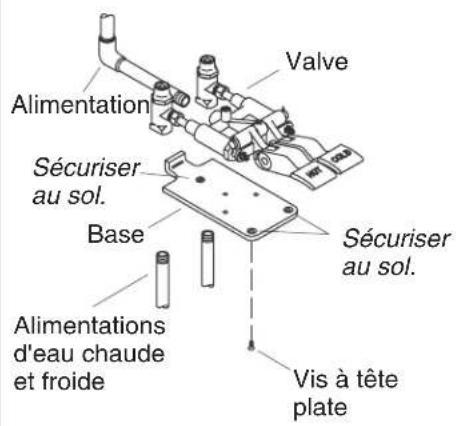

Valve Alimentation Sécuriser au sol. Base Sécuriser au sol. Alimentations d'eau chaude et froide Vis à tête plate

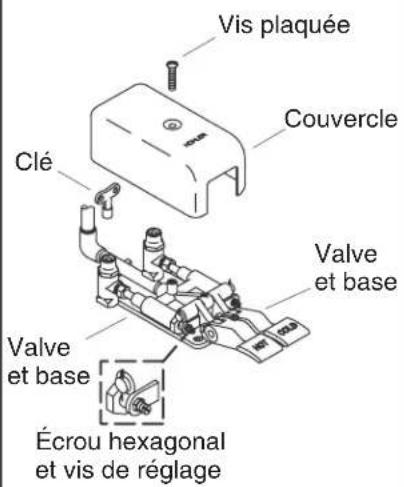

Vis plaquée Couvercle Clé Valve et base Valve et base Écrou hexagonal et vis de réglage

1. Installer la pédale de contrôle

Sécuriser la base

□ Sécuriser la base à la valve avec trois vis à têtes plates (fournies).
- Connecter l'alimentation du lavabo ou de l'évier à la valve. Se référer aux instructions emballées avec l'alimentation du lavabo ou de l'évier.

REMARQUE: Avant de sécuriser la base au mur fini, s'assurer que du renfort suffisant a été ajouté au mur fini.

□ Avec trois (3) vis à tête plate (non-fournie), sécuriser la base au sol.

Connector les alimentations

□ Appliquer un ruban d'étanchéité pour filetage aux alimentations d'eau chaude et froide.
□ Raccorder les alimentations d'eau chaude et froide à la valve.
□ Ajuster le couvercle en place sur la valve et la base.

Installer la pédale de contrôle (cont.)

REMARQUE: Si les pédales sont en contact avec le couvercle, la hauteur des pédales doit être ajustée. Retirer le couvercle de la valve et la base. Desserrer les écrous hexagonaux des vis de réglage vers la gauche jusqu'à ce que les pédales soient nivelées et qu'elles ne touchent plus le couvercle. Resserrer les écrous hexagonaux. Réinstaller le couvercle sur la valve et la base, puis revérifier la hauteur des pédales.

Vérification de l'installation

□ Ouvrir l'alimentation d'eau.
□ Utiliser la clé (fournie) pour ouvrir complètement les arrêts d'alimentation de valve. Vérifier s'il y a des fuites et réparer au besoin.
□ Sécuriser la couverture de la valve avec la vis plaquée.
