MANUAL DE USUARIO K-13808 KOHLER
Los números de productos seguidos de
Mcorresponden a México (Ej.
K-12345M)
Español, página "Español-1"
THE BOLD LOOK OF KOHLER®
105344-2-AD
Tools and Materials
Adjustable Wrench
Thread Sealant
Guía de instalación Control de pedal de montaje al piso
Herramientas y materiales
Llave
ajustable
Sellador
de roscas
Destornilladores
surtidos
Más:
• Tres (3) tornillos de cabeza plana
Antes de comenzar
□ Cierre el suministro principal de agua.
□ Cumpla con todos los códigos locales de plomería y construcción.
☐ Kohler Co. se reserva el derecho de modificar el diseño de los productos sin previo aviso, tal como se especifica en la lista de precios.


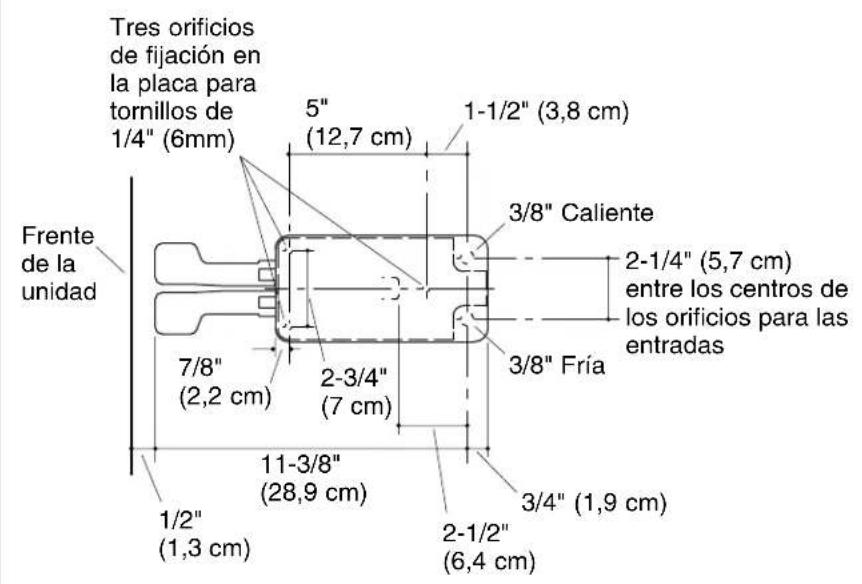

Tres orificios de fijación en la placa para tornillos de 1/4" (6mm) 5" (12,7 cm) 1-1/2" (3,8 cm) 3/8" Caliente 2-1/4" (5,7 cm) entre los centros de los orificios para las entradas 3/8" Fría 7/8" (2,2 cm) 2-3/4" (7 cm) 11-3/8" (28,9 cm) 3/4" (1,9 cm) 2-1/2" (6,4 cm) 1/2" (1,3 cm) Frente de la unidad


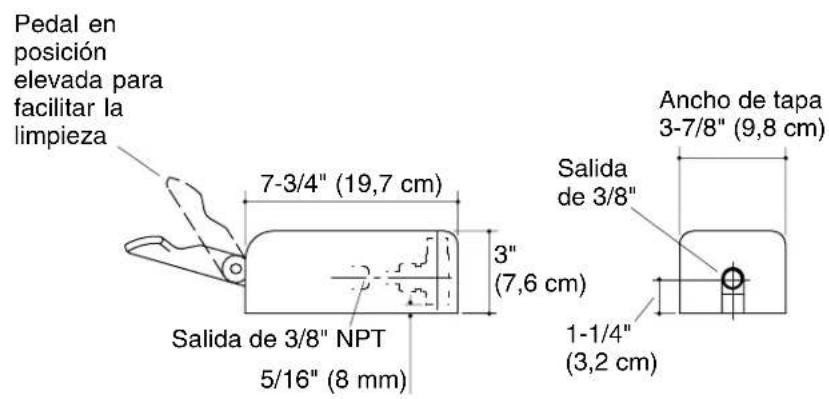

Pedal en posición elevada para facilitar la limpieza 7-3/4" (19,7 cm) 3" (7,6 cm) Salida de 3/8" NPT 5/16" (8 mm) Ancho de tapa 3-7/8" (9,8 cm) Salida de 3/8" 1-1/4" (3,2 cm)Diagrama de instalación
Kohler Co. Español-2 105344-2-AD


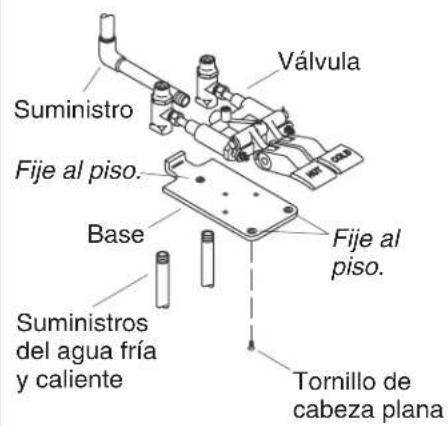

Válvula Suministro Fije al piso. Base Fije al piso. Suministros del agua fría y caliente Tornillo de cabeza plana


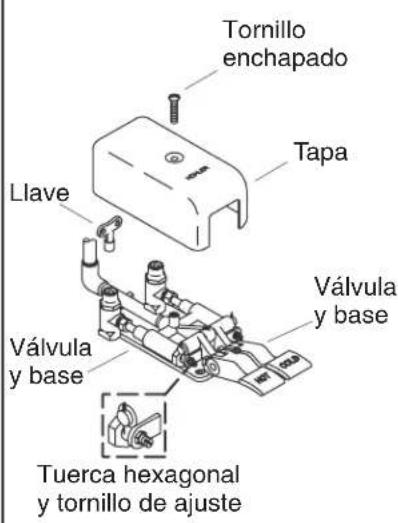

Tornillo enchapado Tapa Llave Válvula y base Válvula y base Tuerca hexagonal y tornillo de ajuste1. Instale el control de pedal
Fije la base
□ Apriete con seguridad la base a la válvula con los tres tornillos de cabeza plana (provistos).
□ Conecte el suministro del lavabo o fregadero a la válvula.
Consulte las instrucciones provistas con el suministro del lavabo o fregadero.
NOTA: Antes de fijar la base a la pared acabada, asegúrese de haber provisto suficiente refuerzo a la pared acabada.
□ Con tres (3) tornillos de cabeza plana (no provistos), fije la base al piso.
Conecte los suministros
□ Aplique sellador de roscas a los suministros de agua fría y caliente.
□ Conecte los suministros del agua fría y caliente a la válvula.
□ Encaje la tapa en su lugar sobre la válvula y la base.
Instale el control de pedal (cont.)
NOTA: Si los pedales tocan la tapa, es necesario ajustar la altura de los pedales. Retire la tapa de la válvula y base. Afloje las tuercas hexagonales de los tornillos de ajuste hasta que los pedales estén parejos y ya no toquen la tapa. Vuelva a apretar las tuercas hexagonales. Vuelva a instalar la tapa sobre la válvula y la base, luego vuelva a verificar la altura de los pedales.
Verificación de la instalación
□ Abra el suministro de agua.
□ Con la llave (provista), abra completamente las llaves de paso. Verifique que no haya fugas y repare de ser necesario.
□ Fije la tapa a la válvula con el tornillo enchapado.
105344-2-AD
105344-2-AD
USA:1-800-4-KOHLER
Canada:1-800-964-5590
México:001-877-680-1310
