Clearwater K-7856-4 - Robinet KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Robinet de cuisine à fixation murale
Modèle	Clearwater K-7856-4
Marque	Kohler
Dimensions (estimées)	Hauteur ≈ 30 cm, projection ≈ 20 cm
Poids (estimé)	Environ 4 kg
Alimentation	Aucune (robinet mécanique)
Fonctions principales	Distribution d'eau chaude et froide, douchette extractible (selon version), bec orientable
Matériau	Laiton chromé
Entretien et nettoyage	Nettoyer avec un chiffon doux et de l'eau savonneuse. Éviter les produits abrasifs.
Sécurité	Couper l'arrivée d'eau avant installation. Respecter les codes de plomberie locaux. Vérifier l'absence de fuites après installation.
Pièces détachées et réparabilité	Mamelons excentriques, écrous de couplage, rondelles, aérateur, et joints disponibles en pièces détachées.
Informations générales	Notice d'installation incluse. Garantie limitée Kohler (voir conditions).

FOIRE AUX QUESTIONS - Clearwater K-7856-4 KOHLER

Quels outils sont nécessaires pour installer le robinet Clearwater K-7856-4 ?

Vous aurez besoin d'une clé à molette, d'une clé à siège de 7/16 pouce, et d'une clé à fourche.

Comment installer les manches excentriques ?

Glissez un écrou de couplage et une bride sur chaque manche excentrique. Mesurez et installez le mamelon : les filetages femelles doivent dépasser de 3/8 à 1/2 pouce du mur ; les filetages mâles doivent affleurer le mur. Vissez chaque manche sur le mamelon et serrez la bride contre le mur.

Comment niveler le corps du robinet ?

Après avoir inséré le robinet et vissé partiellement les écrous de couplage, vérifiez le nivellement. Si nécessaire, pivotez les manches excentriques avec une clé à siège de 7/16 pouce, puis serrez les écrous.

Comment installer le doseur de savon ?

Pour une installation avec doseur, glissez un écrou sur l'ensemble du montant, insérez-le dans l'orifice à la base du bec, serrez, puis placez le doseur. Sans doseur, installez le capuchon du montant du bec.

Comment purger le robinet après installation ?

Retirez l'aérateur en le tournant vers la gauche, ouvrez l'arrivée d'eau et faites couler l'eau pendant une minute pour chasser les débris. Nettoyez l'aérateur puis réinstallez-le.

Que faire en cas de fuite au niveau des raccords ?

Vérifiez que tous les écrous de couplage sont bien serrés. Si la fuite persiste, inspectez les rondelles et joints. Remplacez-les si nécessaire.

Comment inverser l'eau chaude et froide si les connexions sont inversées ?

Les manches excentriques permettent un réglage. Vous pouvez permuter les alimentations d'eau au niveau des raccords muraux ou ajuster les manches après installation.

Comment entretenir la finition chromée ?

Nettoyez avec un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs, acides ou contenant de l'ammoniaque pour ne pas endommager le chrome.

Puis-je utiliser le robinet avec un chauffe-eau instantané ?

Oui, mais assurez-vous que la pression et le débit sont compatibles. Consultez les spécifications du chauffe-eau.

Où puis-je trouver des pièces de rechange pour ce robinet ?

Contactez le service client Kohler ou consultez le site Web officiel. Les pièces courantes incluent les manches excentriques, écrous de couplage, rondelles et aérateur.

MODE D'EMPLOI Clearwater K-7856-4 KOHLER

Français, page" Français-1"

Guide d'installation Robinets de cuisine à fixation murale

Outils et matériels

Clé à molette Clé à siège de 7/16"

Clé à fourche

Merci d'avoir choisi la compagnie Kohler

Nous apprécions votre engagement envers la qualité Kohler. Veuillez prendre s'il vous plaît quelques minutes pour lire ce manuel avant de commencer l'installation. Ne pas hésiter à nous contacter en cas de problème d'installation ou de fonctionnement. Nos numéros de téléphone et notre adresse du site internet sont au verso. Merci encore d'avoir choisi la compagnie Kohler.

Avant de commencer

REMARQUE : Utiliser des sangles à deux trous ou coude à oreilles et des vis pour sécuriser les alimentations d'eau dans le mur.

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Couper l'arrivée d'eau principale.
□ Vérifier avec soin si l'évacuation ou les tubes d'arrivée d'eau sont endommagés.
□ Replacer les tubes d'alimentation ou d'évacuation si nécessaire.
☐ Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des robinets sans préavis, comme spécifié dans le catalogue des prix.

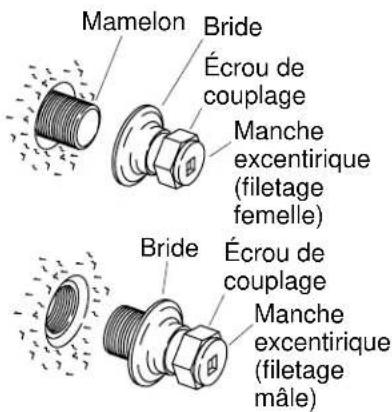

Mamelon Bride Écrou de couplage Manche excentirique (filetage femelle) Bride Écrou de couplage Manche excentirique (filetage mâle)

1. Installer le manche excentrique

□ Glisser un écrou de couplage et une bride sur chaque manche excentrique froid et chaud.
□ Mesurer et installer le mamelon. Si le manche excentrique a un filetage femelle, les mamelons devraient s'étendre de 3/8" (1 cm) à 1/2" (1,3 cm) à partir de l'avant du mur. Si la queue excentrique a un filetage mâle, le mamelon devrait être d'égalité avec l'avant du mur.
□ Visser un manche excentrique sur chaque mamelon froid et chaud. S'assurer que chaque bride soit serrée contre le mur fini.

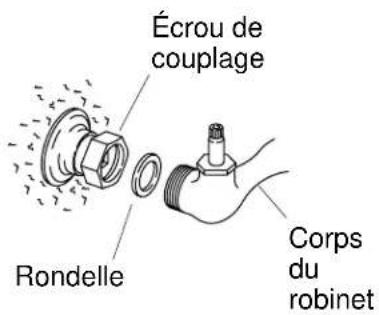

Écrou de couplage Rondelle Corps du robinet

Manche Clé à siège

2. Installer l'ensemble du robinet.

REMARQUE : Les manches des robinets chaud et froid sont excentriques pour permettre le réglage.

□ Insérer une rondelle dans chaque écrou de couplage froid et chaud.
□ Aligner et insérer l'ensemble du robinet dans chaque manche de robinet froid et chaud.
□ Visser partiellement chaque écrou de couplage froid et chaud sur le filetage du robinet jusqu'au serrage.
□ Vérifier le nivelage de l'ensemble du robinet.
□ Si l'ensemble du robinet n'est pas nivelé, pivoter les manches excentriques froid et chaud avec une clé à siège de 7/16".
□ Après le réglage, bien sécuriser chaque écrou de couplage froid et chaud.

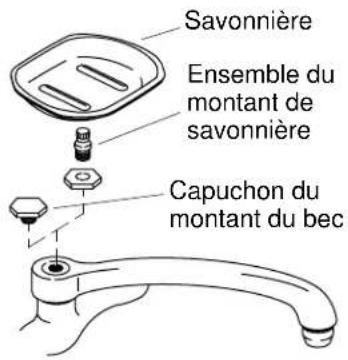

Savonnière Ensemble du montant de savonnière Capuchon du montant du bec

3. Installer la savonnière

Pour une installation avec savonnière:

□ Glisser un écrou sur chaque ensemble du montant de la savonnière.
□ Du dessus du robinet, insérer l'ensemble de savonnière dans l'orifice à la base du bec. Serrer et sécuriser.
□ Placer la savonnière sur l'ensemble du montant de la savonnière.

Pour une installation sans savonnière:

□ Installer le capuchon du montant du bec dans le trou à la base du bec. Serrer et sécuriser.

4. Vérification de l'installation

□ S'assurer que tous les raccords soient bien serrés.
□ Ouvrir le drain.
□ Ouvrir l'arrivée d'eau principale.
□ Pivoter l'aérateur vers la gauche jusqu'à ce que l'aérateur soit retiré du bec.
□ Ouvrir les valves d'eau froide et chaude.
□ Faire couler l'eau à travers le bec pendant environ une minute pour chasser tous les débris. Vérifier s'il y a des fuites.
□ Retirer tous débris de l'aérateur puis réinstaller.
