Caractéristiques techniques	Robinet à col de cygne, finition en acier inoxydable, hauteur de bec optimisée pour un accès facile.
Utilisation	Conçu pour une utilisation dans la cuisine, idéal pour le lavage des plats et l'accès à l'eau pour la préparation des aliments.
Maintenance et réparation	Facile à nettoyer avec un chiffon doux, vérifiez régulièrement les joints pour éviter les fuites.
Sécurité	Conforme aux normes de sécurité en vigueur, équipé d'un mécanisme de fermeture sécurisé pour éviter les fuites.
Informations générales	Compatible avec la plupart des éviers standard, garantie limitée du fabricant.

FOIRE AUX QUESTIONS - Gooseneck K-45345-BA KOHLER

Comment installer le robinet KOHLER Gooseneck K-45345-BA ?

Pour installer le robinet, commencez par couper l'eau à la source. Fixez le robinet au lavabo en suivant les instructions fournies dans le manuel d'installation. Assurez-vous que tous les joints sont bien en place et serrez les écrous de fixation.

Que faire si le robinet fuit ?

Si le robinet fuit, vérifiez d'abord les connexions pour vous assurer qu'elles sont bien serrées. Si la fuite persiste, il peut être nécessaire de remplacer le joint ou la cartouche. Consultez le manuel pour des instructions spécifiques sur le remplacement des pièces.

Comment nettoyer le robinet KOHLER Gooseneck K-45345-BA ?

Pour nettoyer le robinet, utilisez un chiffon doux et de l'eau savonneuse. Évitez les nettoyants abrasifs qui pourraient rayer la surface. Rincez à l'eau claire et essuyez avec un chiffon sec pour éviter les traces d'eau.

Comment régler la température de l'eau ?

Pour régler la température de l'eau, tournez le levier de commande vers la gauche pour l'eau chaude et vers la droite pour l'eau froide. Assurez-vous que le robinet est correctement installé pour un fonctionnement optimal.

Le robinet KOHLER Gooseneck K-45345-BA est-il garanti ?

Oui, le robinet est généralement couvert par une garantie limitée. Pour connaître les détails de la garantie, veuillez consulter le manuel d'utilisation ou contacter le service client de KOHLER.

Que faire si le débit d'eau est faible ?

Si le débit d'eau est faible, vérifiez si le filtre ou le mousseur est obstrué par des dépôts de calcaire. Retirez-le et nettoyez-le ou remplacez-le si nécessaire. Assurez-vous également que l'alimentation en eau est adéquate.

Peut-on utiliser des produits chimiques pour déboucher le robinet ?

Il est déconseillé d'utiliser des produits chimiques agressifs, car ils peuvent endommager le fini du robinet. Privilégiez des solutions douces comme un mélange de vinaigre et d'eau pour le détartrage.

Où puis-je trouver des pièces de rechange pour le robinet ?

Les pièces de rechange sont disponibles auprès des revendeurs agréés KOHLER ou directement sur le site officiel de KOHLER. Assurez-vous de connaître le modèle exact pour commander les bonnes pièces.

MODE D'EMPLOI Gooseneck K-45345-BA KOHLER

Guide d'installation

Robinet de lavabo de salle de bains Touchless

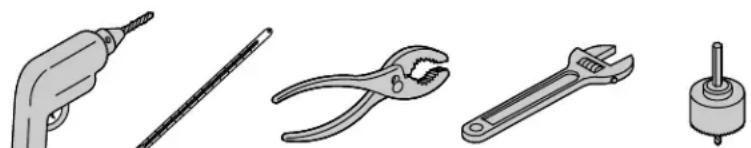

Outils et matériaux

Mèche de 1-1/4" à 1-1/2"

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Fermer l'arrivée d'eau.
□ Ce robinet est destiné à être utilisé sur un lavabo de salle de bains à un seul trou.
□ Pour de nouvelles installations, installer le robinet et le drain sur le lavabo avant d'installer ce dernier.
□ Le robinet illustré dans ce guide peut être différent du produit réel. Les étapes d'installation s'appliquent tout de même.
Pour que ce robinet fonctionne correctement, installer le robinet de manière à ce que le capteur soit dirigé directement vers l'utilisateur.
□ Le robinet a une valeur nominale de 6 V c. c. 1 W e t f o n c t i o n n e sur une cellule énergétique hybride (HEC) fournie.

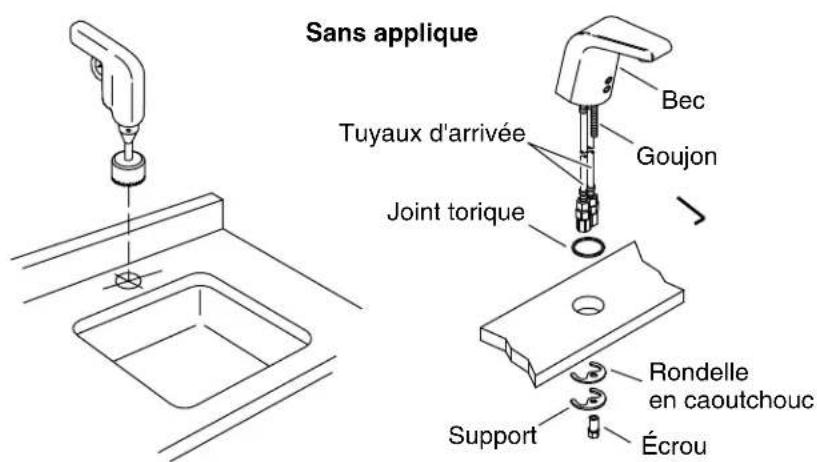

Sans applique Tuyaux d'arrivée Joint torique Bec Goujon Rondelle en caoutchouc Support Écrou

1. Installation du robinet

Préparer le site - Modèles c.a. et hybrides

REMARQUE:Avantdepercerletroudefixation,utiliserles instructionsci-dessouspourunpositionnementcorrect:

□ Un trou de montage d'un diamètre de 1-1/4"(32 mm) minimum à 1-1/2"(38 mm) maximum est requis.
□ Une distance minimum de 1-3/4"(44 mm) est requise entre l'arrière du bec et le mur afin de permettre un accès à la vis.
□ Une distance maximum de 1-3/4"(44 mm) est requise entre le bord de la vasque de l'évier et la base du bec.

Installer le robinet

□ Déterminer l'emplacement du trou de fixation.
□ Percer un trou à travers la surface de fixation conformément aux instructions du fabricant de la surface.
□ Installer le goujon sur le dessous du robinet.
☐ Faire glisser le joint torique par-dessus les tuyaux flexibles et le goujon, puis poser le joint torique dans la rainure sur le dessous du bec.
□ Insérer le bec avec les tuyaux flexibles et le goujon à travers le trou de fixation.
□ À partir du dessous du lavabo, faire glisser la rondelle en caoutchouc et le support sur le goujon.

Installation du robinet (cont.)

□ Enfiler l'écrou sur le goujon pour fixer le robinet sur la surface de fixation.

1124217-2-E Français-3 Kohler Co.

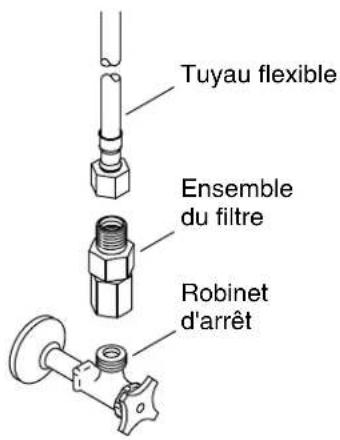

Tuyau flexible Ensemble du filtre Robinet d'arrêt

Logement Grille Adaptateur

2. Connexions d'alimentation

Connector l'ensemble du filtre

□ Ouvrir le robinet d'eau et purger l'eau à travers les robinets d'arrêt d'arrivée dans un seau.
□ Couper l'arrivée d'eau.
□ Retirer les filtres des tuyaux d'arrivée. Enfiler ensuite un ensemble de filtre sur chaque robinet d'arrêt d'arrivée.

Connector les alimentations

Pour les modèles avec deuxtuyaux, enfiler le tuyau d'arrivée gauche sur l'ensemble de filtre se trouvant sur le robinet d'arrêt d'arrivée d'eau chaude et le tuyau d'arrivée droit sur l'ensemble de filtre se trouvant sur le robinet d'arrêt d'arrivée d'eau froide.
Pour les modèles avec untuyau, enfiler le tuyau d'arrivée sur l'ensemble de filtre se trouvant sur le robinet d'arrêt d'arrivée.
□ Serrer les connexions avec une petite clé anglaise.
□ Ouvrir le robinet d'eau et purger le robinet en l'activant.

REMARQUE: Pour obtenir une performance optimale, nettoyer les crépines périodiquement. Se reporter au guide d'entretien.

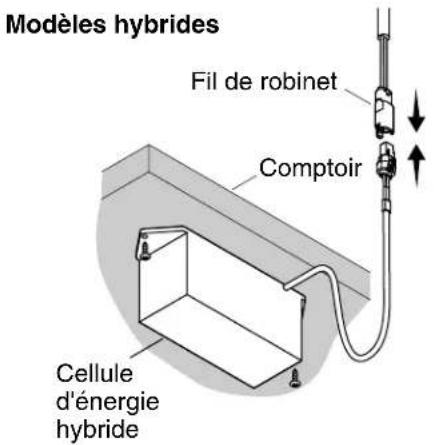

Modèles hybrides Fil de robinet Comptoir Cellule d'énergie hybride

3. Installer l'alimentation électrique

REMARQUE: Éviter la zone à l'avant du capteur pendant 2 minutes une fois que les connexions ont été effectuées. Le capteur ne fonctionnera pas correctement s'il est déclenché au cours des 2 premières minutes. Débrancher et reconnecter l'alimentation électrique pour réinitialiser le capteur.

□ Monter la cellule d'énergie hybride sous le comptoir en utilisant deux vis (non fournies).
□ Connecter la cellule d'énergie hybride sur le fil du robinet.
□ Éviter la zone à l'avant du capteur pendant 2 minutes.

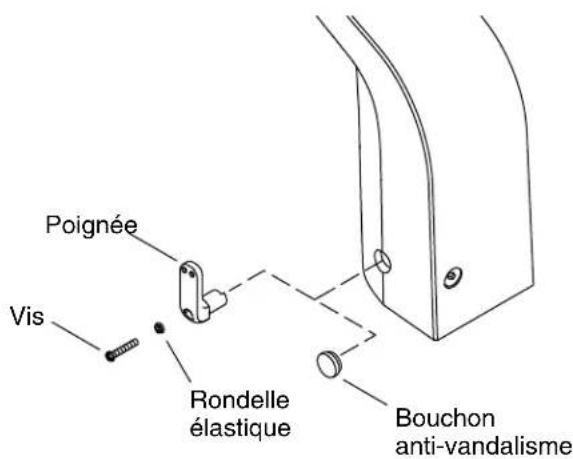

Poignée Vis Rondelle élastique Bouchon anti-vandalisme

4. Réglage facultatif de la limite de température

ATTENTION: Risquede blessures. Des brûlures pourraient se produire si la limite de température est réglée à plus de 120°F (49°C).

REMARQUE: La température de l'eau n'a pas besoin d'être réglée si elle est inférieure à 105°F (41°C).

REMARQUE: Utiliser un thermomètre d'une capacité de 120 °F (49 °C) ou plus.

REMARQUE: Lors de l'utilisation d'une arrivée d'eau tempérée, installer le bouchon anti-vandalisme.

Réglage de la température limite de l'eau – Installations de poignée

☐ Ouvrir le robinet d'eau et le régler à entièrement chaud en tournant la poignée vers l'arrière du robinet jusqu'à ce qu'elle s'arrête.

□ Déterminer la température en utilisant un thermomètre. Si la température dépasse 105°F (41°C), suivre les étapes ci-dessous.

AVIS:Ne pas faire tourner la poignée durant le retrait de la vis.

□ Utiliser la clé hexagonale de 2,5 mm fournie pour retirer et conserver la poignée.

□ Retirer et conserver la poignée avec la rondelle élastique.

Réglage facultatif de la limite de température (cont.)

□ Insérer la poignée à la température d'eau maximum souhaitée. Si lapoignéeestinséréehorizontalement:Ceci est la température chaude maximum, où l'eau sera à la même température que celle de l'eau provenant de l'arrivée d'eau chaude. Silapoignéeest inséréeverticalement(selonl'illustration):Ceci est la température froide maximum, où l'eau sera à la même température que celle de l'eau provenant de l'arrivée d'eau froide.

AVIS: Ne pas faire tourner la poignée lors de la réinstallation de la vis.

□ Réinstaller la rondelle élastique dans la poignée, puis attacher la poignée sur le robinet.
□ Sécuriser la poignée sur le robinet avec la vis.

Régler la température limite de l'eau – Installations anti-vandalisme

REMARQUE: Si le bouton à bouchon anti-vandalisme est installé, conserver la poignée pour régler la température de l'eau à une date ultérieure.

□ Utiliser la poignée pour régler l'eau à la température souhaitée.
□ Utiliser la clé hexagonale de 2,5 mm fournie pour retirer la vis, la rondelle élastique et la poignée, et les conserver.
□ Positionner le bouchon anti-vandalisme et appuyer fermement dessus pour le mettre en place.

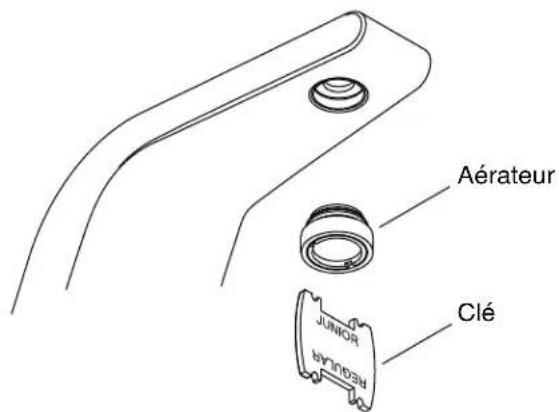

Aérateur JUNIOR CLÉ

5. Vérification de l'installation

□ Utiliser la clé fournie pour retirer l'aérateur du bec.
□ Le cas échéant, retirer le couvercle du drain.
□ Ouvrir l'alimentation en eau et rechercher des fuites. Ajuster selon les besoins.
☐ Ouvrir le robinet d'eau pour faire couler celle-ci à travers le bec pendant 1 minute environ afin d'éliminer les débris. Rechercher des fuites et régler selon les besoins.
□ Couvrir temporairement les capteurs sur le robinet ou fermer les arrivées d'eau.
□ Utiliser la clé fournie pour réinstaller l'aérateur sur le bec.
□ Retirer le couvercle des capteurs sur le robinet ou ouvrir les arrivées d'eau.

Dépannage

SymptômesCausesprobablesActionrecommendée
1.Pas d'écoulement d'eau.	A.Le filtre est bouché.	A.Nettoyer ou remplacer le filtre.

Kohler Co. Français-8 1124217-2-E

Dépannage (cont.)
SymptômesCausesprobablesActionrecommendée
	B.Les yeux du capteur sont sales.	B.Essuyer les yeux du capteur avec un chiffon doux et humide. Essuyer avec un chiffon doux et sec.
	C.L’eau n’est pas ouverte.	C.Vérifier que l’arrivée d’eau est ouverte et que la pression atteint au moins 20 psi (137 kPa).
	D.Installation incorrecte.	D.Vérifier que le robinet est monté selon les instructions fournies dans le guide d’installation.S’assurer que les yeux du capteur sont au-dessus du rebord du lavabo. Se référer aux instructions d’installation.
	E.L’aérateur est bouché.	E.Retirer et nettoyer l’aérateur. Pour les dépôts de calcium/minéraux, tremper l’insert en plastique dans un mélange de 50:50 d’eau et de vinaigre.Tremper l’insert en plastique seulement.
	FLes cellules du capteur sont rayées.	FRemplacer le capteur complet.
	G.Un tuyau flexible est pincé.	G.Contrôler les tuyaux flexibles pour vérifier qu’ils ne sont pas pincés. Si un tuyau flexible est déformé, le débrancher, le redresser et le rebrancher.
	H.La cellule énergétique hybride (HEC) vient juste d’être remplacée.	H.Attendre 2 minutes après avoir remplacé la cellule énergétique hybride alors que le capteur passe par la distance de détection automatique.
	I.La durée de vie de la cellule énergétique hybride a expiré.	I.Remplacer la cellule énergétique hybride.

1124217-2-E Français-9 Kohler Co.

Dépannage (cont.)
SymptômesCausesprobablesActionrecommendée
	J.L'orifice de purge dans la membrane est bouché ou des débris sont présents sur le joint.K.Le solénoïde ne fonctionne pas.	J.Nettoyer ou remplacer la membrane.K.Commander un nouveau kit de dépannage de solénoïde.
2.Débit faible. A.Le filtre est bouché.B.La pression d'arrivée est basse.C.L'aérateur est bouché.		A.Nettoyer ou remplacer le filtre.B.Vérifier la pression d'arrivée d'eau. La pression doit être d'au moins 20 psi (137 kPa).C.Retirer l'aérateur et le nettoyer. Pour les dépôts de calcium/minéraux, tremper l'insert en plastique de l'aérateur dans un mélange de 50:50 d'eau et de vinaigre. Tremper l'insert seulement et aucun autre composant.
3.Débit d'eau constant.	A.Le filtre est bouché.B.Le joint de la membrane est endommagé ou sale.C.Le solénoïde ne fonctionne pas.	A.Nettoyer ou remplacer le filtre.B.Si la membrane est coupée ou déchirée, commander une nouvelle membrane. Nettoyer ou remplacer la membrane.C.Commander et installer un nouvel ensemble de solénoïde.
4.Débit d'eau sporadique.	A.Le robinet n'est pas incliné correctement par rapport au comptoir ou il est mal aligné par rapport à la zone d'utilisation.B.Les fils sont pincés ou endommagés.	A.Vérifier que le robinet est monté selon les instructions d'installation. S'assurer que le robinet est installé dans une position se trouvant au-dessus du rebord du lavabo.B.Retirer le bec et vérifier que les fils sont rangés à l'intérieur du bec avant de réassembler.

Kohler Co. Français-10 1124217-2-E

Dépannage (cont.)
SymptômesCausesprobablesActionrecommendée
5.Le capteur clignote une fois toutes les 2 secondes environ. Le produit continue à fonctionner.	A.L'alimentation par la cellule énergétique hybride est faible.	A.Remplacer la cellule énergétique hybride.
6.Le capteur clignote une fois toutes les 2 secondes environ. Le produit ne fonctionne pas.	A.L'alimentation par la cellule énergétique hybride est insuffisante pour permettre au produit de fonctionner.	A.Remplacer la cellule énergétique hybride.

1124217-2-E Français-11 Kohler Co.
