MODE D'EMPLOI K-13469 KOHLER

Guide d'installation

Robinet de lavabo de salle de bains Touchless

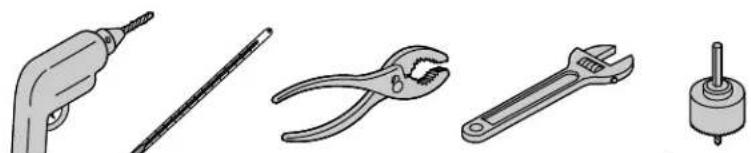

Outils et matériels

Mecha de

1-1/4" à 1-1/2"

Avant de commencer

Respecter tous les codes de plomberie et de bâtiment locaux.
Couper l'alimentation d'eau principale.
Ce robinet est concu pour etre utilise sur un lavabo de salle de bains a un orifice.
Pour de nouvelles installations, installer le robinet et le drain sur le lavabo avant d'installer celui-ci.
Le robinet illustré dans ce guide peuvent différer du produit actuel. Les étapes d'installation s'appliquent tout de même.
Pour que ce robinet fonctionne correctement, installer celui-ci de maniere à ce que le capteur soit directement dirigé vers l'utilisateur.
La valeur nominale du robinet est de 6 V c. c. 1 W et l er obinet est alimenté par une alimentation à courant alternatif (non fournie).
Kohler Co. se réserve le droit d'apporter toutes modifications au design des robinets et ceci sans prévis, comme spécifique dans le catalogue des prix.

1. Installation du robinet

Preparer le site

REMARQUE: Avant de percer l'orifice de montage, suivre les instructions suivantes pour assurer une mise en place appropriée:

(1) Un trou de montage d'un diametre de 1 - 1 / 4^ (32mm) minimum a 1 - 1 / 2^ (38mm) maximum est requis. (2) Une distance minimum de 1 - 3 / 4^ (44mm) est requise entre l'arriere du bac et le mur pour permettre un acces a la vis. (3) Une distance maximum de 1 - 1 / 8^ (29 mm) est requise entre le bord de la vasque du lavabo et la base du bec.

Déterminer l'emplacement de l'orifice de fixation.
- Percer un orifice par la surface de fixation en fonction de la surface dans les instructions du fabricant.

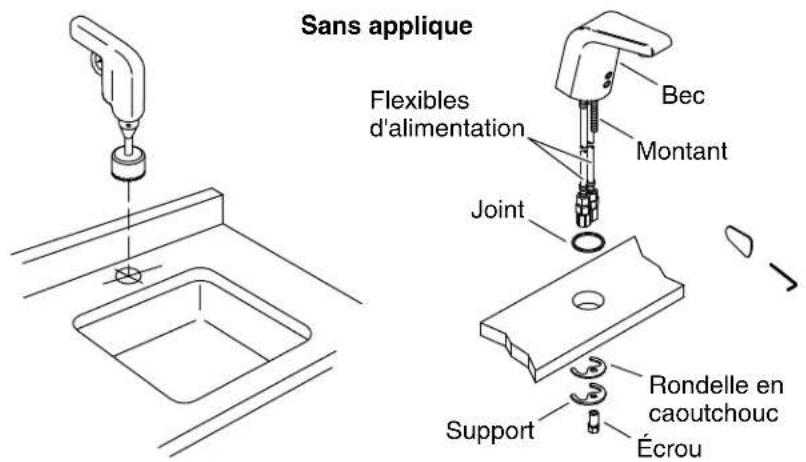

Installer le robinet

□ Installer le montant sur le dessous du robinet.
Faire glisser le joint d'étanchéité par-dessus les tuyaux flexibles et le montant, puis placer le joint dans la rainure sur le dessous du bec.
- Insérer le bec avec les tuyaux flexibles et le montant dans l'orifice de fixation.
A partir du dessous du lavabo, faire glisser la rondelle en caoutchouc et le support sur le montant.

1124215-2-B François-2 Kohler Co.

Installation du robinet (cont.)

Visser l'écrou sur le montant pour sécuriser le robinet à la surface de montage.

2. Raccord d'alimentation d'eau

Connector l'ensemble du filtré

Ouvrir l'alimentation d'eau et purger l'eau par les robinets d'arrêt dans un sceau.
Couper l'eau.
Retirer les ensembles de filtres de chaque tuyau d'alimentation. Visser ensuite un ensemble de filtre sur chaque robinet d'arrêt.

Connector les alimentations

• Connecter le tuyau d'alimentation gauche sur l'ensemble de filtrés, se trouvant sur le robinet d'arrêt de l'eau chaude.
• Connecter le tuyau d'alimentation droit sur l'ensemble de filtrte se trouvant sur le robinet d'arrêt de l'eau froide.
  Serrer les connexions avec une petite clé à molette.
  Ouvrir l'eau et purger le robinet en l'activant.

REMARQUE: Pour une performance optimale, nettoyer les crépines périodiquement. Se reférer au guide de maintenance.

1124215-2-B François-4 Kohler Co.

Fil de robinet

Alimentation c.a.

Brancher l'alimentation c.a. dans la prise murale.

Fixer un fil excès sous le comptoir.

3. Installer l'alimentation à courant alternatively

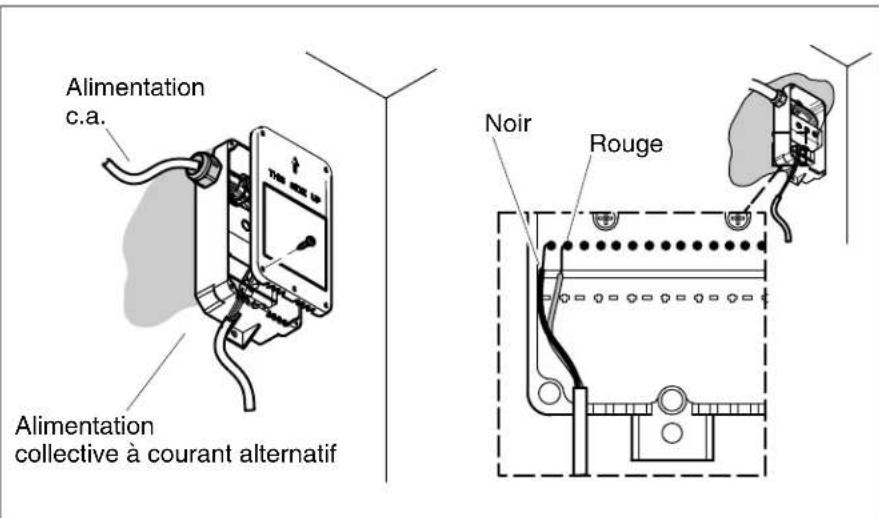

Installations pour robinet unique

• Connecter le fil du robinet à l'alimentation c.a.
• Brancher l'alimentation c.a. dans la prise murale.
  Fixer le fil supplémentaire sous le comptoir.

IMPORTANT! La zone qui se trouve à l'avant du capteur doit être exemple d'objets pendant le cycle d'apprentissage de deux minutes; le robinet risque de ne pas fonctionner si ceci n'est pas le cas.

• Attendre deux minutes pendant que le capteur effectue un cycle par la distance de détention automatique.

4. Installer l'alimentation c.a. multi-sorties

Installations de plusieurs robinets

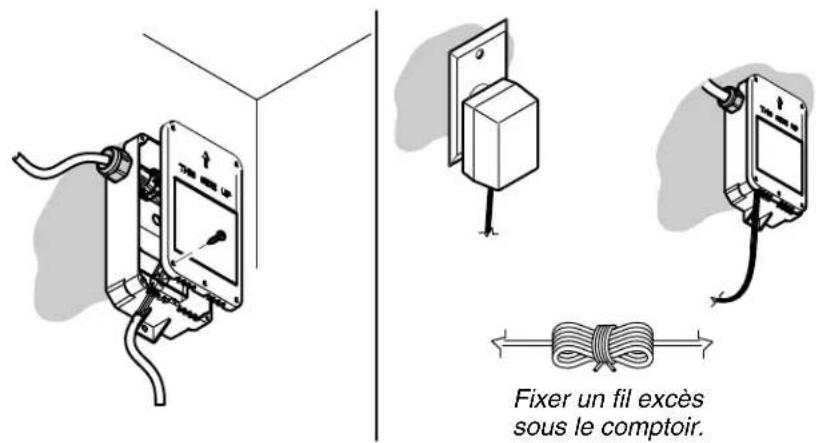

Monter l'alimentation c.a. sous le comptoir en utilisant deux vis (non fournies). Orienter tel qu'illustré.
Retirer le couvercle.
- Connecter le fil du robinet au robinet.
Si nécessaire, couper et dénuder les fils d'alimentation c.a. à la longueur voulue.
- Connecter les extrémités dénudées sur le bloc de branchement inférieur (TB2) dans le boîtier d'alimentation.

REMARQUE: Si une installation cabling est requisite, aller à la section d'installation suivante.

• Brancher l'alimentation c.a. dans la prise murale.
  Fixer tous les fils supplémentaires sous le comptoir.

IMPORTANT! La zone qui se trouve à l'avant du capteur doit être exemplé d'objets pendant le cycle d'apprentissage de deux minutes; le robinet risque de ne pas fonctionner si ceci n'est pas le cas.

• Attendre deux minutes pendant que le capteur effectue un cycle par la distance de détention automatique.

5. Installation cablee

AVERTISSEMENT: Risque d'électrocution. S'assurer que l'alimentation ait esté débranchée avant d'effectuer les procédures suivantes.

Desserrer les vis du bloc de branchement et retarder les fils du bloc de branchement supérieur.
Desserrer l'écrou extérieur du serre-cables et-retirer le cordon d'alimentation.
Faire passer les fils d'alimentation par le serre-cable et les connecter au bloc de branchement supérieur.

REMARQUE: Si une installation cable est requisite, le serre-cable pourrait devoir etre remplace, selon le fil utilisé.

Serrer l'écrou sur le serre-cables.
- Remetre le couvercle en place et installer et serrer les cinq vis.
- Mettre l'alimentation c.a. sous tension.
Fixer un fil supplémentaire sous le comptoir.

IMPORTANT! La zone qui se trouve à l'avant du capteur doit être exemple d'objets pendant le cycle d'apprentissage de deux minutes; le robinet risque de ne pas fonctionner si ceci n'est pas le cas.

• Attendre deux minutes pendant que le capteur effectue un cycle par la distance de détction automatique.

Kohler Co. Francais-7 1124215-2-B

6. Réglage optionnel limite de température

ATTENTION: Risque de blessures. Des brûlures poursurientésurplusie le seuil de température n'est pas configurécorrectement.

REMARQUE: Il n'est pas nécessaire d'ajuster la température de l'eau si elle est inférieure à 105^ (41^) .

REMARQUE: Utiliser un thermomètre qualifié pour 120^ (49^) ou plus.

REMARQUE: Lorsqu'une alimentation d'eau tempérée est utilisée, installer le bouchon anti-vandalisme.

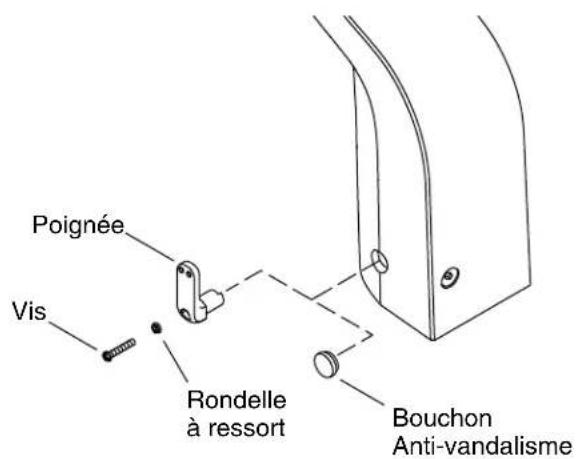

Ajuster la tempereature limite d'eau - Installations de la poignee

Ouvrir l'eau et ajuster la position maximum d'eau chaude en tournant la poignée vers l'arrière du robinet jusqu'à ce qu'elle s'arrête.
Déterminer la température en utilisant un thermomètre. Si la température est supérieure à 105^ (41^) , suivre les étapes ci-dessous.

AVIS: Ne pas tourner la poignée lors du retrait de la vis.

Utiliser la clé hexagonale de 2,5 mm fournie pour retarder et retenir la vis de la poignée.
Retirer et retenir la poignee avec la rondelle aressort.

1124215-2-B Francais-8 Kohler Co.

Réglage optionnel limite de température (cont.)

• Insérer la poignée à la température maximum souhaïée. Si la poignée est insérée horizontally: Il s'agit de la température chaude maximum, où l'eau sera à la même température que l'eau sortant de l'alimentation d'eau chaude. Si la poignée est insérée verticalément (illustrée): Il s'agit de la température froide maximum, où l'eau sera à la même température que l'eau sortant de l'alimentation d'eau froide.

AVIS: Ne pas tourner la poignée lors de la réinstallation de la vis.

• Reinstaller la rondelle à ressort dans la poignée, puis fixer la poignée sur le robinet.
  Sécuriser la poignée sur le robinet avec la vis.

Ajuster la température limite d'eau - Installations anti-vandalisme

REMARQUE: Si le bouton anti-vandalisme est installé, conserve la poignée pour ajuster la température de l'eau plus tard.

En utilisant la poignee, ajuster la temperture désirée d'eau.
Utiliser la clé hexagonale de 2,5 mm fournie pour retarder et retenir la vis, la rondelle à ressort et la poignée.
□ Positionner le bouchon anti-vandalisme et presser fermement en place.

7. Verification de l'installation

• Connecter la piece de raccordement du drain au siphon en P.

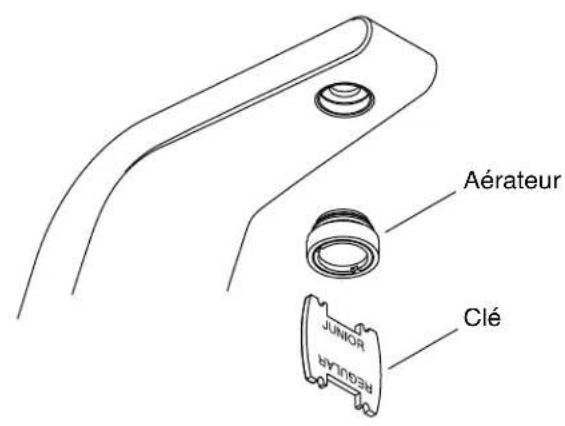

  Retirer l' aerateur du bac à 1'aide de la clé fournie.
  Le cas échéant, découvertreadrain.
  Ouvrir l'alimentation d'eau principale et rechercher des fuites. Ajuster selon les besoin.
  Faire couler l'eau à travers le bec pendant à peu près 1 minute pour chasser tous les débris. S'assurer de l'absence de fuites et régler selon les besoin.
  Recouvrir temporairement les capteurs situés sur le robinet ou fermer les alimentations d'eau.
  Reinstaller l'aurateur sur le bec à l'aide de la clé fournie.
  Découvrir les capteurs situés sur le robinet oumettre les alimentations d'eau en marche.

Dépannage

Symptômes Causes	probables	Action recommmandée
1. Pas de début d'eau. A.	Le filtré est bouché.	A. Nettoyer ou replacer le filtré.

1124215-2-B François-10 Kohler Co.

Dépannage (cont.)
Symptômes Causes	probables	Action recommendée
	B. Yeux capteurs sont sales.C. L'eau n'est pas ouverte.D. Installation incorrecte.E. L'áérateur est bouché.F.Les yeux capteurs sont rayés.G. Le tuyau flexible est pince.H.L'alimentation a été interrompue.I. Les piles sont expirées.	B. Essuyer les yeux capteurs avec un chiffon doux et humide. Sécher avec un chiffon doux et sec.C. Vérifier que l'alimentation d'eau est ouverte et que la pression correspond à un minimum de 20 psi (137 kPa).D. Vérifier que le robinet est monté selon les instructions du guide d'installation.S'assurer que les yeux de détction sont au-dessus du rebord du lavabo. Se référer aux instructions d'installation.E. Retirer et nettoyer l'áérateur. Pour les dépôts de calcium/minéraux, faire tremper l'insertion en plastique dans un mélange moitié eau, moitié vinaigre. Laisser simplement tremper l'insertion en plastique.F.Remplacer l'ensemble du capteur.G. Vérifier les tuyaux flexibles pour vous s'assure qu'ils ne soient pas pincés. Si un tuyau flexible est plié, déconnecter le tuyau,étirer, puis reconnectcer.H. Attendre 2 minutes après avoir restauré l'alimentation pendant que le capteur effectue un cycle à travers la distance de détction automatique.I. Remplacer l'alimentation électrique.

Kohler Co. France-11 1124215-2-B

Dépannage (cont.)
Symptômes Causes	probables	Action recommendée
	J. L'orifice d'écoulement dans le diaphragme est bouché ou débris sont présents sur le joint.K. Le solénoïde ne fonctionne pas.	J. Nettoyer ou remplacer le diaphragme.K. Commander un nouveau kit de dépannage de solénoïde.
2. Faible débit. A. Le filtré	est bouché.B. Pression d'alimentation basse.C. L'aérateur est bouché.	A. Nettoyer ou remplacer le filtré.B. Vérifier la pression d'alimentation d'eau. La pression devrait être d'au moins 20 psi (137 kPa).C. Retirer l'aérateur et nettoyer. Pour les dépôts de calcium/minéraux, faire tremper l'insertion en plastique de l'aérateur dans un mélange moitié eau, moitié vinaigre. Faire tremper l'insertion uniquement, etaucun autre composant.
3. Débit d'eau constant.	A. Le filtré est bouché.B. Le joint du diaphragme est endommagé ou sale.C. Le solénoïde ne fonctionne pas.	A. Nettoyer ou remplacer le filtré.B. Si le diaphragme est sectionné ou cassé, commander un nouvel ensemble de diaphragme. Nettoyer ou remplacer le diaphragme.C. Commander et installer un nouvel ensemble de solénoïde.
4. Débit d'eau sporadique.	A. Le robinet à un mauvais angle avec le comptoir ou a été mal aligné avec l'espace de l'utilisateur.	A. Vérifier que le robinet est monté selon les instructions d'installation. S'assurer que le robinet est installé dans une position se trouvant au-dessus du rebord du lavabo.

1124215-2-B François-12 Kohler Co.

Dépannage (cont.)
Symptômes Causes	probables	Action recommmandée
	B. Les câbles sont pincés ou endommagés.	B. Retirer le bec et vérifier que les câbles soient bien enchçons dans le bec avant de le ré-assembler.
5. Le capteur clignote approximativement toutes les 2 secondes. Le produit continue à fonctionner.	A. Basse tension.	A. Remplacer l'alimentation électrique.
6. Le capteur clignote approximativement toutes les 2 secondes. Le produit ne fonctionne pas.	A. Basse tension.	A. Remplacer l'alimentation électrique.

Kohler Co. France-13 1124215-2-B
