MANUAL DE USUARIO K-13469 KOHLER

Gridería de funciona automática sin tocarla para lavabo de bazo

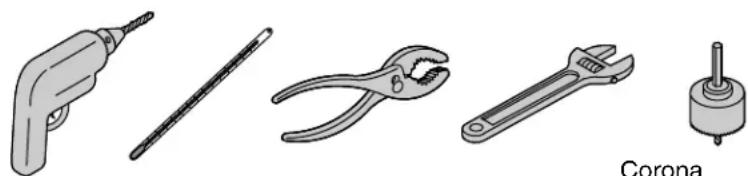

Herramentas y materiales

Corona

perforadora

de 1-1/4" a 1-1/2"

Antes de comenza

• Cumpla con todos loscottigos locales de plomeria y construccion.
  Cierre el suministro principal de agua.
• España es para lavabos de báño de un solo orificio.
• Para instalacionesURTAS, monte la griferia y el desagüe en el lavabo antes de instalar el lavabo.
  La griferia ilustrada en esta guía puede ser diferente del producto que haya adquirido. Los pasos de instalación aun aplican.
• Para que esta gridería funciona correctamente, instale la gridería de manière que el sensor apunte directamente hacía el usuario.
  La griferia es de 6 V C C 1 W y está alimentada por una fuente de alimentación de CA externa (no provista).
  Kohler Co. se reserva el derecho de modifier el Diseño de la griferia sin previo aviso, tal como se esperfecta en la lista dePRECIOS.

Sin chapetón

1. Instalación de la gridería

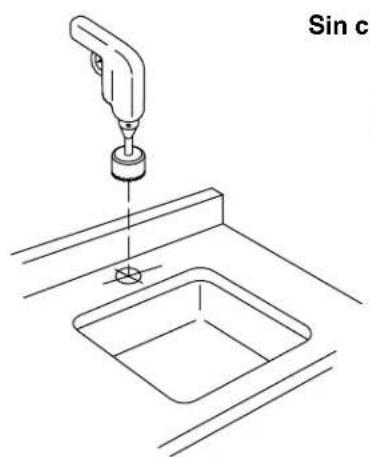

Prepare el sitio

NOTA: Antes de taladrar el orificio de fijacion, tome en cuesta las provisiones seguides para la colocacion correcta: (1) Se requiere un orifico de fijacion con un diametro minimo de 1 - 1 / 4^ (32mm) a maximo de 1 - 1 / 2^ (38mm) .(2) Se requiere una distancia minima de 1 - 3 / 4^ (44mm) entre la parte posterior del surtidor y la pared para permitir acceso al tornillo. (3) Se requiere una distancia maxima de 1 - 1 / 8^ (29mm) entre el filo del lavabo y la base del surtidor.

Determine el lugar del orificio de fijacion.
- Taladre un orificio a工程技术 de montaje según las instrucciones del fabricante de la superficie.

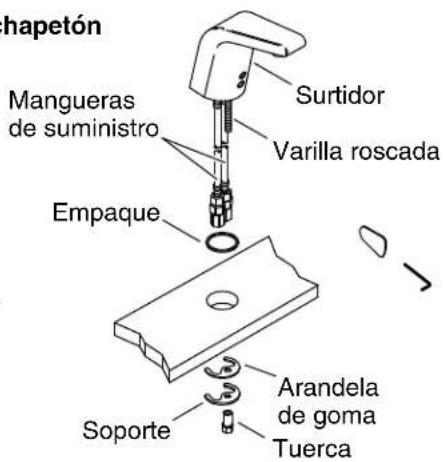

Instale la grideria

Instale la varilla roscada en elazo inferior de la griferia.
Deslice la arandela en las mangueras flexibles y varillas roscadas, bajo asiente el empaque en la ranura en el bajo inferior del surtidor.
- Inserte el surtidor con las mangueras flexibles y la varilla roscada a工程技术 del orificio de fijacion.
Por debajo del lavabo, deslice la arandela de goma y el soporte en la varilla roscada.
Enrosque la tuerca en cada varilla roscada para fjar la grideria a la superficie de montaje.

2. Conexiones del suministro

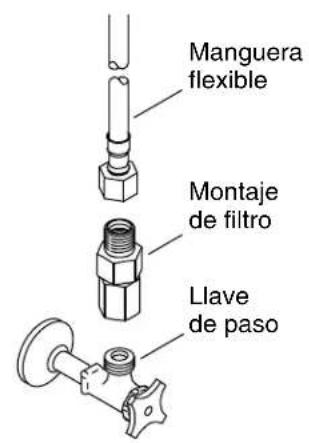

Conecte el montaje de filtro

Abra el agua ycede que fluya por las llaves de paso a un balde.
Cierre el agua.
Retire los montajes de filtro de las llaves de paso. Luego, enrosque un montaje de filtrlo en cada llave de paso.

Conecte los suministros

• Conecte la manguera de suministro izquierda al montaje de filtros en la llave de paso caliente.
• Conecte la manguera de suministro derecha al montaje de filtros en la llave de pasofra.
  Apriete las conexiones con una llave ajustablekeeña.
• Abra el agua y haga correr agua activando la griferia.

NOTA: Para un rendimiento optimo, limpie las mallas de los filtros periodically. Consulte la Guia de mantenimiento.

1124215-2-B Espanol-3 Kohler Co.

Cable de la griferia

Fuente de alimentación de CA

Enchufe la fuente de alimentacion de CA al tomacorriere de pared.

Fije el excesso de cable debajo de la cubierta.

3. Instale la fuente de alimentacion de CA

Instalaciones de una griferia

• Conecte el cable de la griferia a la fuente de alimentacion de CA.
  Enchufe la fuente de alimentacion de CA al tomacorriente de pared.
  Fije el excesso de cable bajo de la cubierta.

IMPORTANTE! No debe haber nada freste al sensor durante el ciclo de aprendizaje de dos Minutes o la grideria no funciona corRECTamente.

• Espere dos Minutes para que el sensor cicle a工程技术 de la distancia de sensor automatistica.

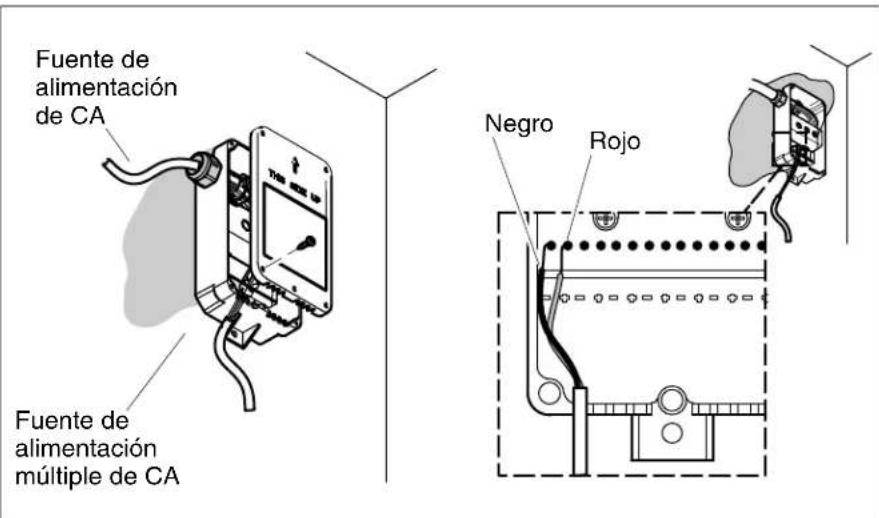

4. Instale la fuente de alimentacion multiple de CA

Instalaciones de varias griderías

Monte la fuente de alimentacion de CA bajo la cubierta utilizing dos tornillos (no provistos). Oriente como se muestra.
Retire la tapa.
- Conecte el cable de la griferia a la griferia.
Si es necessario, corte y pele los cables de la fuente de alimentacion de CA a longitud.
- Conecte los extremos pelados albloque de terminales inferior (TB2) en la caja de la fuente de alimentacion.

NOTA: Si se requiere una instalación con cableado directo, continue en lasuma de sección de instalacion.

Enchufe la fuente de alimentacion de CA al tomacorriere de pared.
Fije el excesso de cable bajo de la cubierta.

IMPORTANTE! No debe haber nada freste al sensor durante el ciclo de aprendizaje de dos Minutes o la grideria no funciona corRECTamente.

• Espere dos minutos para que el sensor cicle a工程技术 de la distancia de sensor automatistica.

1124215-2-B Espanol-5 Kohler Co.

5. Instalación de cableado directo

ADVERTENCIA: Riesgo de descarga electrica. Assegürese de disconnectar la corriente electrica antes de realizar elCEEiunte procedimiento.

• Afloje los tornillos del bloque de terminales y retire los cables del bloque de terminales superior.
• Afloje la tuerca externa del protector contra tirones y retire el cable electrico.
• Pase los cables de la fuente de alimentacion a工程技术 del protector contra tirones y conecte al bloque de terminales superior.

NOTA: Si se requiere una instalacion de cabledo directo,uede ser necessario embarar el protector contra tirones dependiendo del cable que se utilise.

Apriete la tuerca del protector contra tirones.
Vuelva a colocar la tapa e instale, instale y apriete los cinco tornillos.
Encienda la fuente de alimentacion de CA.
Fije el cable adicondional bajo de la cubierta.

IMPORTANTE! No debe haber nada freste al sensor durante el ciclo de aprendizaje de dos Minutes o la gridería no funciona corRECTamente.

Instalacion de cableado directo (cont.)

• Espere dos Minutes para que el sensor cicle a工程技术 de la distancia de sensor automatistica.

1124215-2-B Espanol-7 Kohler Co.

6. Ajuste optional del limite de temperatura

PRECAUCION: Riesgo de lesiones personales. Si la temperatura no se establece correctamente, se pueda producir quemaduras por escaldadura.

NOTA: No esnecessaryajustar la temperature del agua si está por bajo de los 105^ (41^)

NOTA: Utilice un termómetro que pueda alcanczar los 120^ (49^) o una temperatura superior.

NOTA: Cuando utilise un suministro de agua Templada, instale el tapón botón resistente al vandalism.

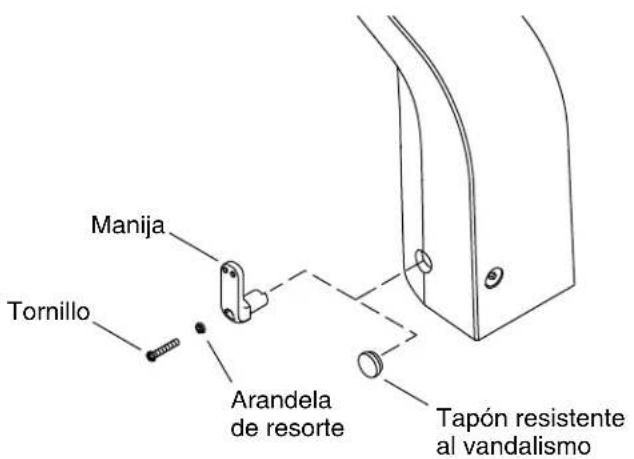

Ajuste el limite de temperatura del agua - Instalaciones de manija

• Abra el agua y ajuste a la posición Completely abierta del agua caliente, girando la manija hacía la parte posterior de la grífería, hasta que no se pueda avanzar más.
• Utilizando un termómetro, mida la temperatura. Si la temperatura es mayor que 105^ (41^) , siga los pasos individentes.

AVISO: No gire la manija al retiring el tornillo.

• Utilice la llave hexagonal de 2,5mm provista para retirar el tornillo de la manija y guardelo.
  Retire y guarde la manija con la arandela de resorte.

Ajuste optional del limite de temperatura (cont.)

• Inserte la manija en la temperatura maxima deseada. Si la manija se inserta horizontalmente:Esta es la temperatura caliente maxima, donde el agua estara a la misma temperatura que el agua del suministro de agua caliente. Si la manija se inserta verticalmente (se muestra):Esta es la temperatura fria maxima, donde el agua estara a la mesma temperatura que el agua del suministro del agua fria.

AVISO: No gire la manija al:volver a instalar el tornillo.

Vuelva a instalar la arandela de resorte en la manija, bajo fije la manija a la grideria.
Fije la manija a la grideria con el tornillo.

Ajuste el limite de temperatura del agua - Instalaciones residentes al vandalismo

NOTA: Si va a instalar el tapón botón resistente al vandalism, guarde la manija paraaabstar la temperatura del agua en un futuro.

• Utilizando la manija, ajuste el agua hasta alcanzar la temperatura deseada.
• Utilice la llave hexagonal de 2,5mm provista para retirar el tornillo, la arandela de resorte y la manija, y guardelos.
• Coloque el tapón botón resistente al vandalism y presione con firmeza en su lugar.

7. Verificacion de la instalacion

• Conecte el tubo final del desagüe a la trampa en P.

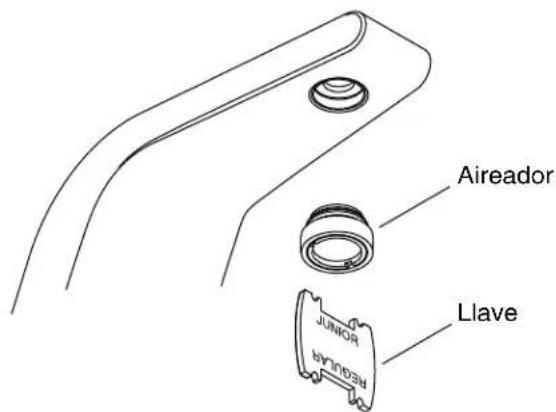

  Con la llave provista, retire el aireador del surtidor.
  Si aplica, retire la tapa del desague.
• Abra el suministro principal de agua y verifique que no haya fugas. Ajuste de ser besoinario.
  Deje correr agua por el surtidor durante aproximadamente 1 minuto para eliminar los residuos. Verifique que no haya fugas y ajuste según sea necesario.
  Tape provisionalamente los sensores de la griferia o cierra los suministros de agua.
  Con la llave provista, vuelva a instalar el aireador al surtidor.
  Destape los sensores de la griferia o abra los suministros de agua.

Guía para resolver problemas

Síntomas Causas	probables	Acción recomendada
1. No hay flujo de agua.	A. El filtro está obstruido.	A. Limpie o reemplace el filtró.
Guía para resolver problemas (cont.)
Síntomas Causas	probables	Acción Recommend
	B. Los ojos del sensor está sucios.C. El agua no está abierta.D.Instalación incorrecta.E. El aireador está obstruido.F.Los ojos del sensor está rayados.G. Una manguera flexible está doblada.H. Se ha errumbido la energia electrónica.I. La HEC está agotada.J. El orificio de purga en el diafragma está obstruido o hay partículas residuales en el sello.K. El solenoide no funciona.	B. Limpie los ojos del sensor con un pañohúmedo y suave. Seque con un paño seco y suave.C. Verifique que el suministro de agua está abierto y que la presión sea de 20 psi (137 kPa), como是最imo.D. Verifique que la grífería está instalada como se indica en la guía de instalación. Asegürese de que los ojos del sensor vean arriba del borde del lavabo. Consulte las instrucciones de instalación.E. Quite y limpie el aireador. Para eliminar los depósitos calcáreos/minerales, remojé el inserto de plástico en una solución de agua y vinagre a partes iguales. Remojé sólo el inserto de plástico.F.Reemplace el montaje del sensor.G. Revise las mangueras para asegurarde que no estén dobladas. Si una manguera flexible está doblada, desconectela, enderécela y vuelva a conectarla.H. Espere 2关键时刻 afterwards de restaurada la alimentación electrónica para que el sensor cicle la distancia de sensor automática.I. Remplace la fuente de alimentación electrónica.J. Limpie o reemplace el diafragma.K. Pida un nuevo kit de servicios del solenoide.

1124215-2-B Espanol-11 Kohler Co.

Guía para resolver problemas (cont.)
Síntomas Causas	probables	Acción Recommend
2. flujo bajo. A. El	filtro está obstruido. B. La presión del suministro es baja. C. El aireador está obstruido.	A. Limpie o reemplace el filtró. B. Verifique la presión del agua entrada. La presión debe ser 20 psi (137 kPa) como minimo. C. Desmonte el aireador y limpielo. Para eliminar los depósitos calcaresos/minerales, remoje el inserto de plástico del aireador en una solución de 50:50 de agua y vinagre. Remoje solamente el inserto, no remoje ningún other componente.
3. flujo de agua constante.	A. El filtró está obstruido. B. El sello del diafragma está sucio o dañado. C. El solenoide no funciona.	A. Limpie o reemplace el filtró. B. Si el diafragma está cortado orasgado, pida un montaje de diafragma nuevo. Limpie o reemplace el diafragma. C. Pida e instale un montaje de solenoide nuevo.
4. flujo de agua esporádico.	A. El ángulo en el que se ha instalado la grífería a la cubierta es incorrecto o la grífería está desalineada con el área del usuario. B. Los cables están Pellizcados o dañados.	A. Verifique que la grífería está instalada según las instruciones de instalación. Asegúrese de que la grífería quede instalada en una posición que está arriba del reborde del lavabo. B. Desmonte el surtidor y verifique que los cables estén metidos Dentro del surtidor antes de volver a montarlo.
5. El sensor parpadea una vez casi cada 2segundos. El productocostumbafuncionando.	A. Bajo voltaje.	A. Remplace la fuente de alimentación electrica

Kohler Co. Espanol-12 1124215-2-B

Guía para resolver problemas (cont.)
Síntomas Causas	probables	Acción recomendada
6. El sensor parpadea una vez casi cada 2segundos. El producto no funciona.	A. Bajo voltaje.	A. Remplace la fuente de alimentación electrica

1124215-2-B Espanol-13 Kohler Co.
