Caractéristiques	Détails
Type de produit	Lavabo
Dimensions	61 cm x 46 cm x 16 cm
Matériau	Céramique
Installation	À poser
Nombre de trous	4 trous pour robinetterie
Poids	25 kg
Couleur	Blanc
Utilisation	Conçu pour un usage domestique dans les salles de bain
Entretien	Nettoyage avec des produits non abrasifs recommandés
Sécurité	Conforme aux normes de sécurité en vigueur
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - Chablis K-2081-4 KOHLER

Comment installer le lavabo KOHLER Chablis K-2081-4 ?

Pour installer le lavabo KOHLER Chablis K-2081-4, suivez les instructions d'installation fournies. Assurez-vous que l'emplacement est correctement préparé, vérifiez les dimensions et fixez le lavabo en utilisant les supports appropriés.

Quelles sont les dimensions du lavabo KOHLER Chablis K-2081-4 ?

Les dimensions du lavabo KOHLER Chablis K-2081-4 sont de 61 cm de large, 46 cm de profondeur et 20 cm de hauteur.

Comment nettoyer le lavabo KOHLER Chablis K-2081-4 ?

Pour nettoyer le lavabo, utilisez un nettoyant doux et non abrasif avec un chiffon doux. Évitez les produits chimiques agressifs qui pourraient endommager la finition.

Le lavabo KOHLER Chablis K-2081-4 est-il résistant aux taches ?

Oui, le lavabo KOHLER Chablis K-2081-4 est conçu pour être résistant aux taches, mais un nettoyage régulier est recommandé pour maintenir son apparence.

Quelle est la capacité de drainage du lavabo KOHLER Chablis K-2081-4 ?

La capacité de drainage dépend de l'installation, mais le lavabo est conçu pour un drainage efficace afin d'éviter l'accumulation d'eau.

Le lavabo KOHLER Chablis K-2081-4 est-il compatible avec tous les robinets ?

Le lavabo KOHLER Chablis K-2081-4 est compatible avec la plupart des robinets standard, mais il est recommandé de vérifier les spécifications du robinet avant l'achat.

Puis-je installer le lavabo KOHLER Chablis K-2081-4 moi-même ?

Oui, si vous avez des compétences de bricolage, vous pouvez installer le lavabo vous-même. Sinon, il est conseillé de faire appel à un professionnel.

Y a-t-il une garantie pour le lavabo KOHLER Chablis K-2081-4 ?

Oui, le lavabo KOHLER Chablis K-2081-4 est généralement couvert par une garantie limitée. Veuillez consulter les documents de garantie fournis avec le produit pour plus de détails.

Comment puis-je signaler un problème avec mon lavabo KOHLER Chablis K-2081-4 ?

Pour signaler un problème, contactez le service client de KOHLER avec votre preuve d'achat et une description du problème rencontré.

MODE D'EMPLOI Chablis K-2081-4 KOHLER

Français, page "Français-1"

Guide d'Installation

Lavabo sur colonne

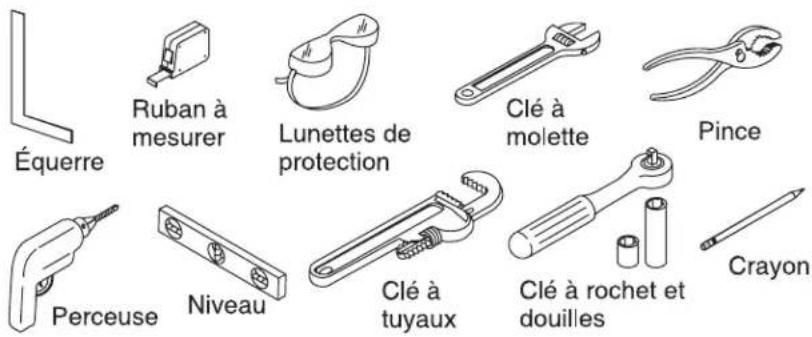

Outils et matériaux

Merci d'avoir opté pour les produits de la Société Kohler

Nous apprécions votre engagement envers la qualité de Kohler. Veuillez lire attentivement ce guide avant de commencer l'installation. En cas de problèmes d'installation ou de fonctionnement, n'hesitez pas à nous contacter. Nos numéros de téléphone et site web sont contenues au plat verso. Merci encore d'avoir choisi des produits Kohler.

Avant de commencer

□ Respecter tous les codes de plomberie et de bâtiment locaux.
□ Avant l'installation, déballer le nouveau lavabo et l'examiner pour déceler tout dommage. Remettre le lavabo dans l'emballage de protection en attendant de commencer l'installation.
□ Ces instructions visent l'installation du lavabo contre un mur en ossature de bois. Pour les autres types d'installation, fournir les dispositifs d'entretoisement et d'attache ayant les dimensions et la résistance appropriées.
□ Les murs et le plancher doivent être d'aplomb, à l'équerre et de niveau.
□ Les dimensions du lavabo sont nominales et conformes aux tolérances données par la norme ASME A112.19.2M.

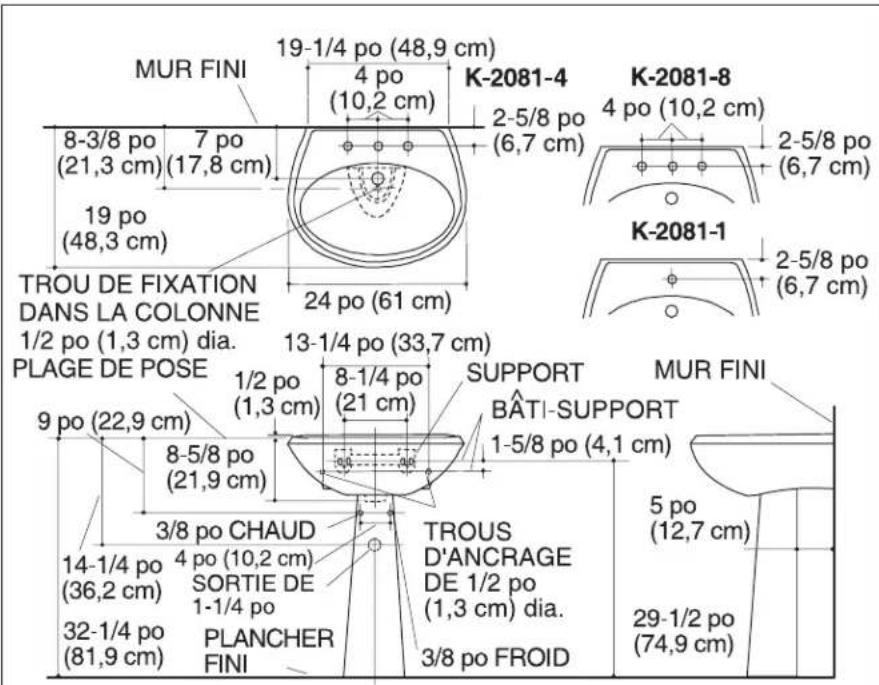

MUR FINI 19-1/4 po (48,9 cm) 4 po (10,2 cm) K-2081-4 2-5/8 po (6,7 cm) 8-3/8 po (21,3 cm) 7 po (17,8 cm) 19 po (48,3 cm) 24 po (61 cm) TROU DE FIXATION DANS LA COLONNE 1/2 po (1,3 cm) dia. 13-1/4 po (33,7 cm) PLAGE DE POSE 1/2 po (1,3 cm) 8-1/4 po (21 cm) SUPPORT BÂTI-SUPPORT 1-5/8 po (4,1 cm) 9 po (22,9 cm) 8-5/8 po (21,9 cm) 3/8 po CHAUD 14-1/4 po (36,2 cm) 4 po (10,2 cm) SORTIE DE 1-1/4 po PLANCHER FINI TROUS D'ANCRAGE DE 1/2 po (1,3 cm) dia. 3/8 po FROID K-2081-8 4 po (10,2 cm) 2-5/8 po (6,7 cm) K-2081-1 2-5/8 po (6,7 cm) MUR FINI 5 po (12,7 cm) 29-1/2 po (74,9 cm)

1. Préparation

□ Installer les tuyaux d'arrivée d'eau et d'évacuation, selon l'information du diagramme de raccordement. Installer les robinets d'arrêt de façon à ce que les poignées ne touchent pas la colonne.
□ Installer derrière le mur fini une plaque d'appui suffisamment robuste pour recevoir les ancrages.
□ Installer à l'aide des tire-fonds le support au mur, selon les directives de raccordement. S'assurer que le support soit de niveau et qu'il soit bien assujetti à la planche d'appui à l'arrière du mur fini.
□ Appliquerquatre butées autocollantes (fournies) sur le bord supérieur de la colonne, tel qu'illustré.
□ Marquer l'axe sur le plancher.
□ Se reporter au diagramme de raccordement pour positionner la colonne sur l'axe du plancher, en gardant l'écart nécessaire avec le mur fini.
□ Soulever soigneusement le lavabo en place sur le support et la colonne, puis ajuster la position au besoin.

Préparation (cont.)

REMARQUE : Le lavabo doit s'appuyer sur le support et sur la colonne.

□ Mettre le lavabo de niveau et ajouter des butées autocollantes additionnelles au besoin.
□ Situer les deux trous d'ancrage du lavabo et marquer leur emplacement sur le mur fini. Marquer un trou sur le plancher, à la base de la colonne.
□ Enlever le lavabo du dessus du support et de la colonne. Retirer la colonne de la zone de travail.

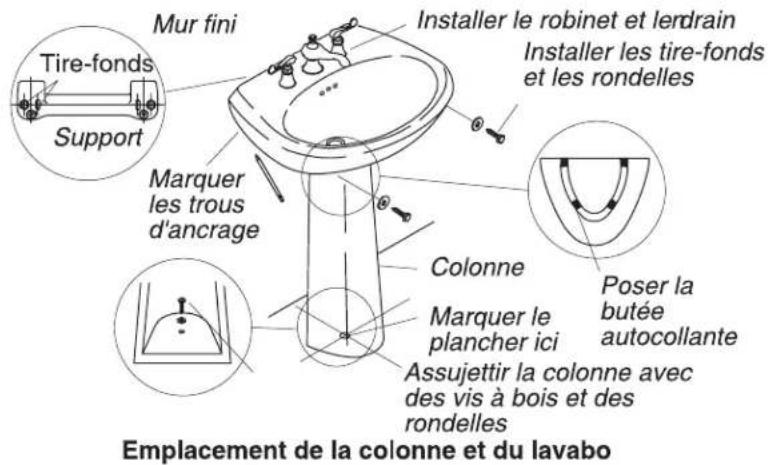

Mur fini Tire-fonds Support Marquer les trous d'ancrage Installer le robinet et lerdrain Installer les tire-fonds et les rondelles Colonne Poser la butée autocollante Marquer le plancher ici Assujettir la colonne avec des vis à bois et des rondelles Emplacement de la colonne et du lavabo

2. Installer le Lavabo

□ Percer des trous de 1/4 po aux emplacements repérés sur le mur et le plancher fini.
□ Assembler le robinet et le tuyau d'évacuation au lavabo conformément à la notice du fabricant.

ATTENTION : Risque d'endommagement du produit. Ne pas trop serrer la vis à bois. Le serrage excéssif peut endommager le produit.

□ Placer la colonne sur le trou percé sur le plancher, puis assujettir au plancher en serrant avec soin la vis à bois et la rondelle.

ATTENTION : Risque d'endommagement du produit. Ne pas trop serrer les tire-fond. Le serrage excéssif peut endommager le produit.

□ Placer le lavabo sur le support et de la colonne. Mettre le lavabo de niveau, puis assujettir au mur avec des tire-fonds et des rondelles. Serrer bien.
□ Raccorder et fixer le siphon au drain, puis compléter les raccords d'arrivée d'eau au robinet, selon la notice qui accompagne le robinet.
