Cursive K-14572 - Lavabo KOHLER - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lavabo sous comptoir
Marque	Kohler
Modèle	Cursive K-14572
Matériau	Céramique vitrifiée
Type d'installation	Sous comptoir, avec carrelage, sur surface solide
Dimensions approximatives du support	25 po (63,5 cm) x 17 po (43,2 cm)
Épaisseur du rebord	5/8 po (1,6 cm) ± 1/32 po (1 mm)
Dégagement maximal du bord avant du meuble	1-1/4 po (3,2 cm)
Diamètre des trous de robinet	1-3/8 po (3,5 cm)
Dégagement minimal du drain	1-1/2 po (3,8 cm)
Nombre de trous de robinet	2 (standard)
Outils nécessaires	Lunettes de protection, mètre ruban, crayon, mèche 1/2", scie cloche 1-3/8", cadre de support, bloc de ponçage, papiers de verre, ponceuse orbitale (optionnelle)
Entretien et nettoyage	Nettoyant non abrasif, chiffon humide
Précautions de sécurité	Risque de blessure : manipuler avec précaution, deux personnes pour soulever l'évier, porter des lunettes de protection
Matériaux de sous-couche recommandés	Contreplaqué extérieur de 3/4 po minimum, plaque d'appui pour carreaux
Matériaux à ne pas utiliser	Aggloméré, contreplaqué intérieur, panneau de plâtre
Durée de séchage du mastic	30 minutes minimum avant de continuer
Pages de la notice	36
Langues disponibles	Français, Anglais, Espagnol, autres sur demande

FOIRE AUX QUESTIONS - Cursive K-14572 KOHLER

Quels outils sont nécessaires pour installer le lavabo Cursive K-14572 ?

Vous aurez besoin de lunettes de protection, d'un mètre ruban, d'un crayon, d'une mèche de 1/2 po ou plus large, d'une scie cloche de 1-3/8 po, d'un cadre de support, d'un bloc de ponçage, de papiers de verre et éventuellement d'une ponceuse orbitale.

Quel type de comptoir convient pour ce lavabo ?

Ce lavabo est conçu pour une installation sous comptoir, avec carrelage ou sur surface solide. Les sous-couches acceptables incluent le contreplaqué extérieur de 3/4 po minimum ou une plaque d'appui pour carreaux. Évitez l'aggloméré, le contreplaqué intérieur et les panneaux de plâtre.

Comment déterminer la position du robinet sur le comptoir ?

Mesurez la distance 'Y' du mur fini au centre des orifices du robinet sur l'évier. Pour une installation sous comptoir, ajoutez 1-1/2 po (3,8 cm) à cette mesure pour le bord arrière de la découpe. Pour une surface solide, retirez 1-1/2 po.

Quelle est l'épaisseur du rebord de l'évier ?

L'épaisseur du rebord est de 5/8 po (1,6 cm) avec une tolérance de ±1/32 po (1 mm). Cette mesure est importante pour l'alignement avec les carreaux.

Dois-je utiliser un joint d'étanchéité entre l'évier et le meuble ?

Il est optionnel mais recommandé. Appliquez un boudin de mastic de 1 po (2,5 cm) à chaque coin du cadre en contact avec l'évier. Si vous utilisez des cales, des joints supplémentaires sont nécessaires.

Comment niveler l'évier lors de l'installation ?

Placez l'évier sur le cadre de support et vérifiez son niveau. Utilisez des cales entre l'évier et le support si nécessaire. Pour une installation sous comptoir, le dessus de l'évier doit être de niveau avec le dessus du meuble.

Quels sont les risques de sécurité à prendre en compte ?

Le lavabo peut se briser ou se fendre, causant des blessures. Manipulez-le avec précaution et demandez de l'aide pour le soulever. Portez des lunettes de protection et respectez les codes de plomberie locaux.

Comment entretenir le lavabo après installation ?

Nettoyez avec un nettoyant non abrasif et un chiffon humide. Évitez les produits agressifs qui pourraient endommager la céramique. Vérifiez régulièrement l'absence de fuites.

Puis-je installer un broyeur de déchets avec ce lavabo ?

Oui, le système de drain peut accueillir un broyeur de déchets. Assurez-vous de prévoir un dégagement suffisant pour le drain lors de la construction du support, avec un diamètre de trou adapté.

Que faire si l'évier ne s'adapte pas parfaitement à l'ouverture du meuble ?

Vous pouvez poncer l'ouverture ou ajouter des cales pour ajuster. Si l'évier n'est pas disponible au moment de l'installation, prévoyez l'utilisation de cales après la pose du meuble.

MODE D'EMPLOI Cursive K-14572 KOHLER

Français, page "Français-1"

Outils et matériels

Lunettes de protection

Mètre ruban

Crayon à papier

• Mêche de 1/2" ou plus large - Trou de scie de 1-3/8" • Cadre de support - Bloc de ponçage • Papiers de verre à poncer assortis - Ponçonneuse orbitale (Optionnelle)

Avant de commencer

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Manipuler avec précaution. Ce produit peut se briser ou se fendre, il peut aussi causer des blessures s'il est manipulé avec négligence. Demander de l'aide pour soulever l'évier.

□ Veuillez lire attentivement ces instructions avant de commencer l'installation. □ Respecter tous les codes de plomberie et de bâtiment locaux. □ Couper les alimentations d'eau chaude et froide. □ Inspecter le drain et la tuyauterie d'alimentation. Remplacer si nécessaire. □ Avant l'installation, déballer le nouvel évier et l'examiner pour en déceler tout dommage. Remettre l'évier dans son emballage jusqu'à être prêt à l'installer. - Étant donné le nombre d'installations possibles pour ce type d'évier, des procédures autres que celles décrites peuvent être nécessaires. Étant donné la variété de carreaux disponibles, vous devez être prudent et prendre des mesures préalables à l'installation.

Avant de commencer (cont.)

Il est très important d'utiliser les matériels adéquats avec votre évier. La bonne sélection des carreaux est critique pour assurer une installation sécurisée. A cause de la variété d'épaisseur des carreaux, votre charpentier, carreleur, et plombier doivent connaître le type exact de carreaux choisis. □ Après avoir sélectionné le carreau, fournir un échantillon aux différents entrepreneurs participant au projet. Il est très important que votre charpentier, carreleur et plombier soient en communication et qu'ils discutent des nécessités du projet. □ Le meuble et le cadre illustrés dans ces instructions sont génériques et peuvent ne pas représenter le modèle ou la structure actuelle. □ Vu la nature particulière des installations sous comptoir, Kohler Co. recommande que les installations des éviers sous comptoir soient effectuées par des installateurs formés et expérimentés. □ Pour assurer une installation sécurisée et sans dommage, deux personnes devraient installer l'évier. Tous les renseignements contenus dans ces instructions sont basés sur les données les plus récentes relatives au produit au moment de la publication. Kohler Co. se réserve le droit d'apporter toutes modifications sur le design des produits et ceci sans préavis, tel que spécifié dans le catalogue des prix.

Installations sous le comptoir

□ S'assurer que le robinet puisse être complètement assemblé sur le comptoir et l'évier. ☐ Déterminer ceci en additionnant l'épaisseur du comptoir et du rebord de l'évier, 5/8 (1,6 cm) plus ou moins 1/32" (1 mm), et en comparant cette mesure à celle de la longueur du manche entre la base du robinet et de l'écrou de fixation. Si la longueur du manche est la même ou plus grande, procéder à l'installation. Si non, choisir un comptoir plus fin ou un autre modèle de robinetterie.

Installation des carreaux

L'installation des carreaux sur du contreplaqué est conseillée pour l'installation de cet évier. Les carreaux doivent être liés à la plaque d'appui à l'aide de ciment à sec ou mortier en latex de Portland. Les sous-couches acceptables incluent: - Plaque d'appui de carreaux de plus de 3/4" (1,9 cm) en contreplaqué extérieur - Contreplaqué extérieur de 3/4" (1,9 cm)

Important! Ne pas utiliser:

• Aggloméré
• Contreplaqué pour intérieur
• Panneau de revêtement en plâtre □ Consulter le fabricant des carreaux afin de déterminer les matériaux à utiliser.

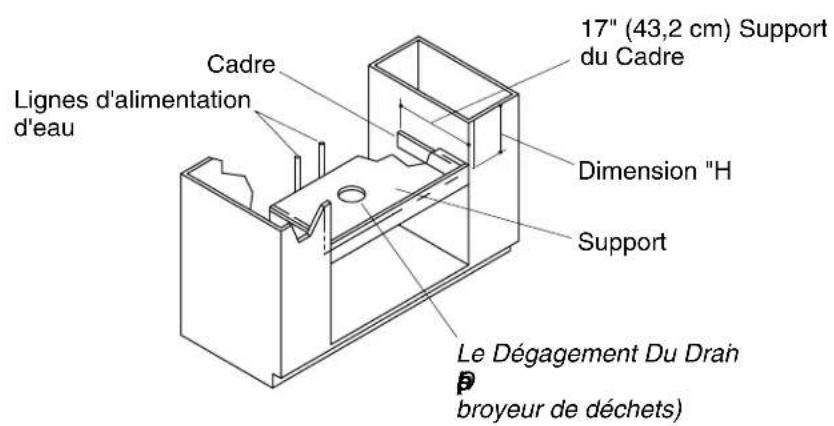

2. Construction du meuble / support

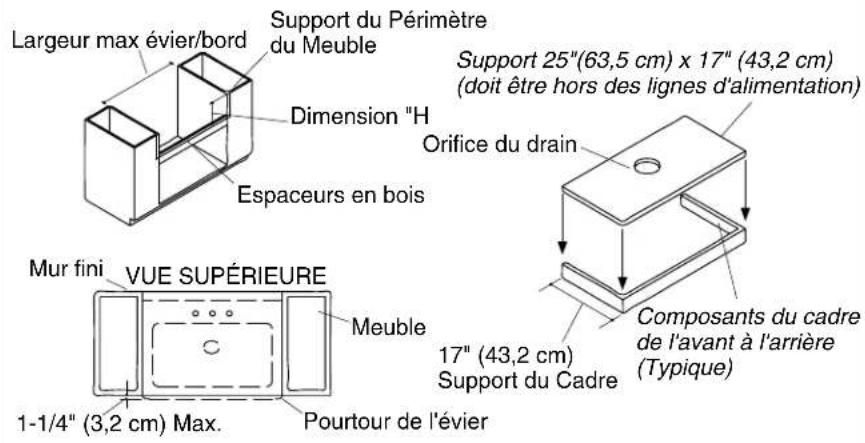

Mesurer la taille de l'évier, ainsi que son bandeau (la partie inférieure du bandeau et approximativement 1/8" (3 mm) plus large que sa partie supérieure). L'ouverture du meuble doit être égale à la dimension de l'évier, ceci pour assurer qu'il y ait un espace entre le bandeau de l'évier et le meuble. REMARQUE: Si l'évier n'est pas disponible au moment de l'installation, prévoir l'utilisation des cales sur l'ouverture du meuble, après avoir installé le meuble et avant l'installation de l'évier. Avant de continuer, déterminez si l'évier sera égal ou si il dépassera légèrement de l'avant du meuble. L'évier ne doit pas dépasser de plus de 1-1/4" (3,2 cm) au-delà de la face avant du meuble. Construire un support en bois pour qu'il contienne dans du meuble. Prévoir suffisamment d'espace pour les lignes d'arrivée d'eau et le mur. Localiser et couper une ouverture pour le drain dans le support. Le diamètre du trou doit être assez large pour le système du broyeur de déchets.

Installation des carreaux

Ce bassin est conçu pour être installé de niveau avec les carreaux ou plus bas. Mesurer et comparer l'épaisseur du rebord de l'évier et des carreaux. L'épaisseur du rebord de l'évier est de 5/8" (1,6 cm) plus ou moins 1/32" (1 mm). Prendre ces mesures en considération lors de la détermination de l'emplacement des supports (Dimension "H"). A cause de la différence d'épaisseur entre les carreaux et le lavabo, ou si vous utilisez du mortier, prévoir les dégagements nécessaires, afin d'utiliser des cales ou faire d'autres réglages au besoin.

Installation sous comptoir et sur surface solide

Positionner le cadre de support dans l'ouverture du meuble, pour que quand installé, le dessus de l'évier soit de niveau avec le dessus du meuble (Dimension H).

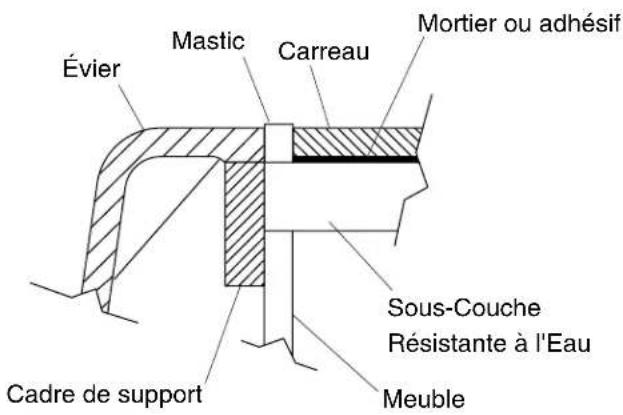

Toutes les installations

REMARQUE: S'assurer que les dispositifs d'ancrage ne dépassent pas à travers le meuble.

- Sécuriser le cadre d'appui au meuble. Installer les dispositifs d'ancrage de façon à permettre un enlèvement facile de l'évier.

4. Installation du carrelage

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Les éviers larges sont très lourds. Demander de l'aide pour soulever et mettre en place l'évier.

□ Vérifier que l'évier s'adaptera dans la découpe du meuble. Poncez l'ouverture ou ajoutez des cales au besoin. □ Assembler le robinet et le tuyau d'évacuation à l'évier conformément à la notice du fabricant. □ Installer le robinet au comptoir selon les instructions du fabricant qui accompagnent le produit. □ Appliquer un boudin de mastic de 1" (2,5 cm) à chaque coin du cadre en contact avec l'évier.

REMARQUE: Si vous utilisez des cales, des joints seront nécessaires.

□ Placer l'évier avec soin sur le cadre, de manière à aligner le centre de l'évier sur le meuble. □ Optionnel: Appliquer un joint d'étanchéité entre le meuble et le bandeau. □ Vérifier que l'évier soit nivelé. Ajuster ou placer des cales entre l'évier et le support si besoin.

Installation du carrelage (cont.)

□ Appliquer les carreaux. Pour absorber la vibration du broyeur, appliquer du mastic entre l'évier et les carreaux directement à côté du rebord de l'évier. Ceci évitera que le coulis s'effrite autour de l'évier. □ Laisser le mastic d'étanchéité sécher pendant 30 minutes au moins avant de continuer. □ Connecter et bien fixer le siphon à la crépine, et terminer les connexions d'alimentation d'eau au robinet selon les instructions emballées avec ce dernier. □ Laisser couler l'eau dans l'évier et vérifier s'il y a des fuites. □ Nettoyer avec un nettoyant non abrasif.

Nivelage du bord d'évier avec dessus du meuble

Bouche-Trous en bois (Optionnel)

5. Préparation sous-comptoir/surface solide

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Les éviers larges sont très lourds. Demander de l'aide pour soulever et mettre en place l'évier.

REMARQUE: Les instructions de cette section sont pour des installations sous le comptoir et en surface solide. Toutes les différences sont notées dans ce texte.

REMARQUE: Utiliser des cales au besoin pour mettre le sol à niveau.

Vérifier que l'évier s'adaptera dans la découpe du meuble. Si nécessaire, ajuster l'ouverture en polissant celle-ci ou ajoutant des espacesseurs en bois. Pour une installation sur surface solide, installer le robinet sur l'évier selon les instructions du fabricant qui accompagnent le produit. Assembler le siphon ou broyeur à ordures à l'évier conformément aux instructions du fabricant. Appliquer un boudin de mastic de 1" (2,5 cm) à chaque coin du cadre en contact avec l'évier.

REMARQUE: Si vous utilisez des cales, des joints supplémentaires seront nécessaires.

Préparation sous-comptoir/surface solide (cont.)

□ Placer l'évier avec soin sur le cadre, de manière à aligner le centre de l'évier sur le meuble. Optionnel : Appliquer un joint d'étanchéité entre le meuble et le bandeau. □ Vérifier que l'évier soit nivelé. Le dessus de l'évier doit être nivelé au-dessus du meuble pour permettre une installation correcte du comptoir. Ajuster ou placer des cales entre l'évier et le support si besoin. - Étant donné le nombre de dimensions d'ouvertures possibles, aucun plan/gabarit n'est fourni. □ Mesurer soigneusement le comptoir pour déterminer l'emplacement précis de la découpe. □ Tracer soigneusement l'emplacement de la découpe sur le comptoir.

Installation sur surfaces solides

6. Installation sous-comptoir/surface solide

ATTENTION: Risque de blessure corporelle ou d'endommagement du produit. Les éviers larges sont très lourds. Demander de l'aide pour soulever et mettre en place l'évier.

ATTENTION: Risque d'endommagement du produit. Ne pas découper, ni percer ou poncer le comptoir lorsqu'il est positionné sur l'installation.

Chaque installation sous comptoir et sur surface solide est expliquée dans ces instructions. Toutes les différences sont notées dans ce texte.

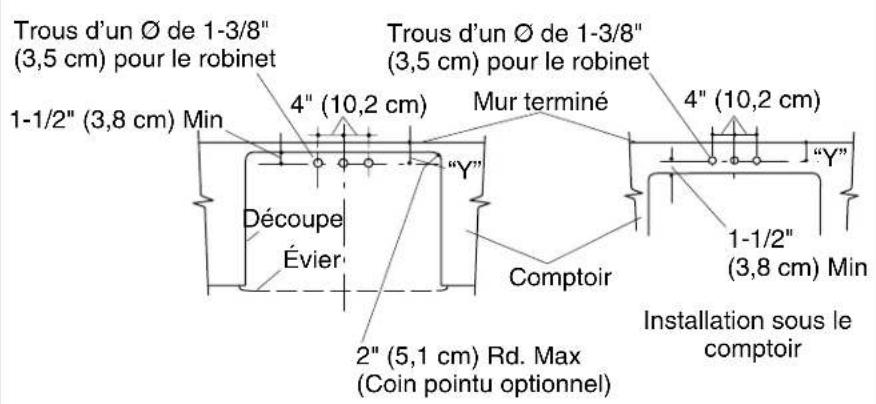

Mesurer la distance "Y" (voir l'illustration) à partir du mur fini, jusqu'au centre des orifices du robinet de l'évier. Cette dimension servira à déterminer l'axe de l'orifice du robinet et le rebord arrière de la découpe sur le comptoir. Prévoir suffisamment d'espace entre les poignées des robinets et le dosseret ou le mur fini pour assurer le bon fonctionnement des robinets. Depuis le rebord arrière du comptoir, mesurer la même distance "Y" et marquer le centre du robinet. Pour une installation sous comptoir, rajouter 1-1/2" (3,8 cm) à l'axe central de l'orifice du robinet pour déterminer l'emplacement du bord arrière de la découpe. Pour une installation sur surface solide, retirer 1-1/2" (3,8 cm) à l'axe central de l'orifice du robinet pour déterminer l'emplacement du bord arrière de la découpe.

Installation sous-comptoir/surface solide (cont.)

□ Tracer l'ouverture de la découpe à l'aide d'un crayon à papier à pointe douce. □ Pour une installation sous comptoir, localiser les trous des robinets. □ Découper l'ouverture en suivant soigneusement le tracé au crayon à papier. □ Pour une installation sous comptoir, percer les trous des robinets. □ Poncer les bords de la découpe pour lisser la surface et retirer toutes marques de scie. Pour les revêtements en contreplaqué, imperméabiliser les surfaces du bois non protégées. Nettoyer le dessus du rebord de l'évier, en éliminant tout débris de la surface. Nettoyer la partie inférieure du comptoir autour de la découpe et vérifier que la surface soit lisse et sans défaut. □ Appliquer un boudin de mastic autour du rebord de l'évier à l'endroit où il sera en contact avec le comptoir. □ Placer le comptoir sur l'évier, en s'assurant d'une étanchéité complète entre le rebord de l'évier et de la base du comptoir. □ Essuyer tout excédent de mastic à l'aide d'un chiffon humide. Remplir tous les espaces entre les rebords et le comptoir si besoin. □ Laisser le mastic d'étanchéité sécher pendant 30 minutes au moins avant de continuer. □ Pour une installation sous comptoir, installer le robinet à l'évier selon les instructions du fabricant qui accompagnent le produit. - Connecter et bien fixer le siphon à la crépine, et terminer les connexions d'alimentation d'eau au robinet selon les instructions emballées avec ce dernier. □ Laisser couler l'eau dans l'évier et vérifier s'il y a des fuites. □ Nettoyer avec un nettoyant non abrasif.
