MANUAL DE USUARIO Chablis K-2081-4 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej.

K-12345M)

Español, página "Español-1"

1015595-2-A

THE BOLD LOOK OF KOHLER®

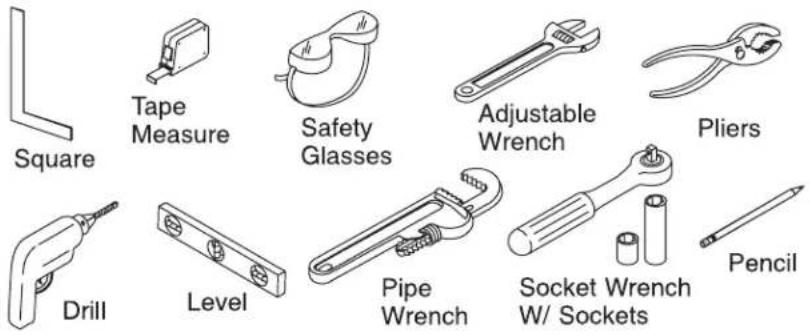

Tools and Materials

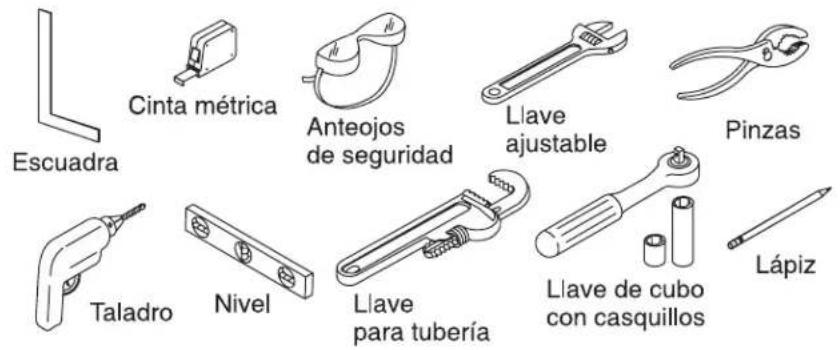

Herramientas y materiales

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Por favor, tome unos minutos para leer este manual, antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en la solapa posterior. Gracias nuevamente por escoger a Kohler.

Antes de Comenzar

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Antes de la instalación, revise con cuidado todas las piezas para ver si están dañadas. Después, coloque el lavabo nuevamente en su empaque como protección, hasta el momento de la instalación.
□ Estas instrucciones son para la instalación del lavabo en un marco de madera. Para otras instalaciones, suministre soporte adecuado y sujetadores de suficiente tamaño y solidez.
□ Las paredes y los pisos deben haber sido nivelados y plomados.
□ Las dimensiones de los accesorios son nominales y cumplen con las tolerancias de la norma ASME A112.19.2M.

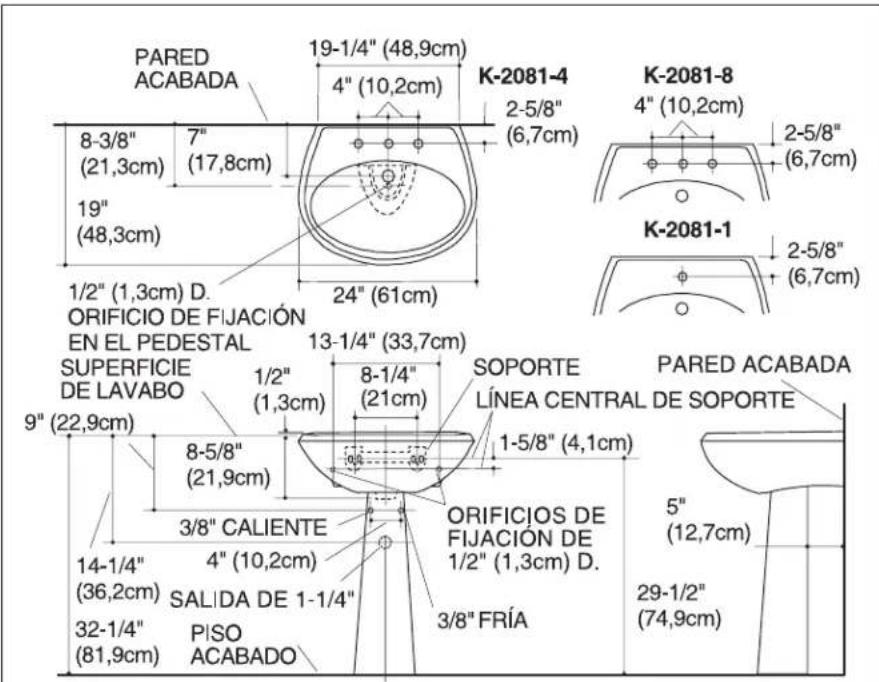

PARED ACABADA 19-1/4" (48,9cm) 4" (10,2cm) K-2081-4 2-5/8" (6,7cm) 8-3/8" (21,3cm) 7" (17,8cm) 19" (48,3cm) 1/2" (1,3cm) D. 24" (61cm) ORIFICIO DE FIJACIÓN EN EL PEDESTAL SUPERFICIE DE LAVABO 13-1/4" (33,7cm) 1/2" (1,3cm) 8-1/4" (21cm) SOPORTE LÍNEA CENTRAL DE SOPORTE 9" (22,9cm) 8-5/8" (21,9cm) 1-5/8" (4,1cm) 3/8" CALIENTE ORIFICIOS DE FIJACIÓN DE 1/2" (1,3cm) D. 14-1/4" (36,2cm) 4" (10,2cm) SALIDA DE 1-1/4" 32-1/4" (81,9cm) PISO ACABADO 3/8" FRÍA PARED ACABADA 5" (12,7cm) 29-1/2" (74,9cm)

1. Preparación

□ Instale las líneas de suministro y desagüe, de acuerdo al diagrama de instalación. Instale las llaves de paso de manera que las manijas de la misma no toquen el pedestal en posición abierta.
□ Instale suficiente soporte detrás de la pared acabada para los sujetadores.
□ Utilice pernos de fijación para instalar el soporte a la pared, siguiendo las dimensiones del diagrama de instalación. Verifique que el soporte colgante esté nivelado y bien asegurado al material de soporte detrás de la pared acabada.
□ Apliquecuatro empaques autoadhesivos (incluidos) en el borde superior del pedestal, tal como se ilustra.
□ Marque la línea central en el piso.
- Consulte el diagrama de instalación y coloque el pedestal sobre la línea central del piso, a la distancia requerida respecto a la pared acabada.

Preparación (cont.)

□ Levante el lavabo con cuidado sobre el soporte colgante y el pedestal, y mueva el pedestal de ser necesario para asegurar el ajuste perfecto.

NOTA: Es necesario que el pedestal y el soporte sostengan al lavabo.

□ Nivele el lavabo y añada más empaques autoadhesivos de ser necesario.
□ Marque dos orificios sobre la pared para los sujetadores del lavabo. Marque el piso a través del orificio en la base del pedestal.
□ Con cuidado, remueva el lavabo del soporte colgante y del pedestal. Luego, remueva el pedestal de su posición.

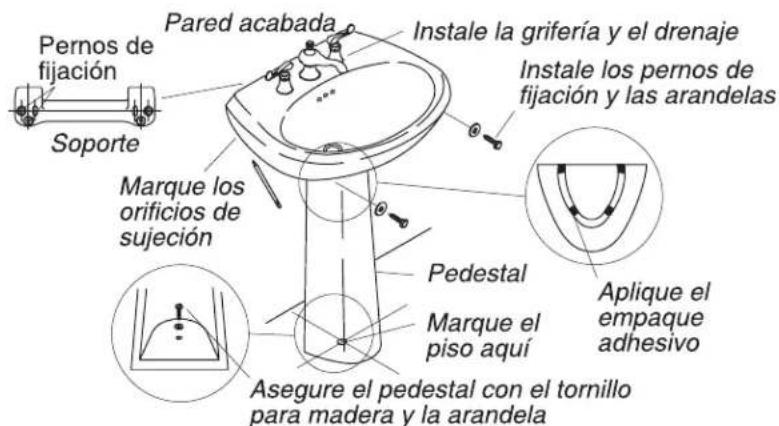

Pernos de fijación Soporte Pared acabada Instale la grifería y el drenaje Instale los pernos de fijación y las arandelas Marque los orificios de sujeción Pedestal Aplique el empaque adhesivo Marque el piso aquí Asegure el pedestal con el tornillo para madera y la arandela

Ubicación del pedestal y del lavabo

2. Instale el lavabo

□ Perfore orificios de montaje de 1/4" en los lugares marcados sobre la pared y el piso acabados.
□ Instale la grifería y el desagüe al lavabo según las instrucciones del fabricante.

PRECAUCIÓN: Riesgo de daños al producto. No asegure el tornillo para madera en exceso. El asegurar en exceso puede causar daños al producto.

□ Mueva el pedestal sobre el orificio perforado en el piso, y asegure fijando con cuidado el tornillo para madera y la arandela.

PRECAUCIÓN: Riesgo de daños al producto. No apriete demasiado los pernos de fijación. El asegurar en exceso puede causar daños al producto.

□ Con cuidado, coloque el lavabo sobre soporte colgante y el pedestal. Nivele el lavabo y asegure a la pared con pernos de fijación y arandelas. Asegure.
□ Conecte y asegure el sifón al drenaje y complete las conexiones del suministro de agua a la grifería, de acuerdo a las instrucciones que acompañan a la grifería.
