PRO K-3319 - Lavabo KOHLER - Manual de uso y guía de instrucciones gratis

Marca	Kohler
Modelo	PRO K-3319
Tipo de producto	Lavabo (fregadero de trabajo)
Instalación	Sobre encimera (no empotrable)
Material	Metal (acero inoxidable probable)
Grifo	No incluido, se instala por separado
Desagüe	¿Sifón y tuberías incluidos? (accesorios incluidos)
Accesorios incluidos	Varillas roscadas, clips, tuercas mariposa, masilla selladora
Limpieza recomendada	Limpiadores no abrasivos
Seguridad	Bordes cortantes, use guantes al manipular
Códigos a respetar	Códigos de fontanería y construcción locales
Garantía	Garantía del fabricante Kohler (no especificada)
Reparabilidad	Piezas estándar: varillas, tuercas, juntas

Preguntas frecuentes - PRO K-3319 KOHLER

¿Qué herramientas se necesitan para instalar el fregadero KOHLER PRO K-3319?

Las herramientas recomendadas incluyen: cinta métrica, sellador, destornillador, broca de 1/2 pulgada o más grande, trapos y guantes. Consulte el manual para la lista completa.

¿Se puede instalar el fregadero PRO K-3319 debajo de una encimera?

No, este fregadero no está diseñado para instalación bajo encimera. Debe instalarse sobre la encimera, con un borde que descanse sobre la misma.

¿Cómo evitar cortes durante la instalación?

Los bordes metálicos son cortantes. Use siempre guantes de protección y manipule el fregadero con cuidado. El manual advierte explícitamente del riesgo de lesiones.

¿Qué tipo de masilla selladora usar?

Use una masilla selladora de silicona compatible con los materiales de su encimera y del fregadero. Aplíquela debajo del borde del fregadero antes de la colocación.

¿Cómo fijar el fregadero a la encimera?

Después de aplicar la masilla, coloque el fregadero en la abertura. Inserte las varillas roscadas en los clips, luego atornille las tuercas mariposa a mano hasta que el borde toque la encimera. No apriete con una llave.

¿Cuánto tiempo hay que dejar secar la masilla antes de usar el fregadero?

Deje secar la masilla durante al menos 30 minutos antes de conectar la fontanería y dejar correr el agua.

¿Qué hacer si el fregadero no se adapta a la abertura de la encimera?

Verifique las dimensiones del corte con respecto a las indicaciones del plano proporcionado. Si la abertura es demasiado grande, es posible que deba ajustar la encimera o elegir otro fregadero. Asegúrese de que el corte existente sea más pequeño o igual al requerido.

¿Cómo limpiar el fregadero PRO K-3319?

Use limpiadores no abrasivos y un paño suave. Evite esponjas metálicas o productos químicos agresivos que puedan rayar o dañar la superficie.

¿El grifo está incluido con el fregadero?

No, el grifo no está incluido. Debe comprarlo por separado e instalarlo según las instrucciones del fabricante del grifo.

¿Dónde encontrar piezas de repuesto para este fregadero?

Las piezas estándar como varillas roscadas, tuercas y clips se pueden pedir a Kohler o a distribuidores autorizados. Contacte al servicio al cliente de Kohler para obtener más información.

MANUAL DE USUARIO PRO K-3319 KOHLER

Los números de productos seguidos de

M corresponden a México (Ej. K-12345M)

Español, página "Español-1"

1019936-2-B

THE BOLD LOOK OF KOHLER®

Tools and Materials

Safety Glasses

Template (supplied)

Pencil

Scissors

Drill

Keyhole/Compass Saw

Tape Measure

Sealant

Screwdriver

Plus:

Fregadero de trabajo

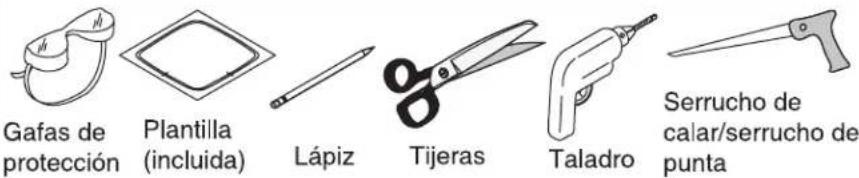

Herramientas y materiales

Cinta métrica

Sellador

Destornillador

Más:

• Taladro con broca de 1/2" o mayor
- Trapos o toallas de papel
- Guantes

Gracias por elegir los productos de Kohler

Apreciamos su elección por la calidad de Kohler. Tome unos minutos para leer este manual antes de comenzar la instalación. En caso de problemas de instalación o de funcionamiento, no dude en contactarnos. Nuestros números de teléfono y nuestra página web se encuentran en el reverso de esta guía. Gracias nuevamente por escoger a Kohler.

Antes de comenzar

ADVERTENCIA: Riesgo de lesiones personales. Las superficies metálicas tienen bordes cortantes y pueden producir graves cortes. Utilice guantes y tenga cuidado con los bordes del fregadero.

□ Cumpla con todos los códigos locales de plomería y de construcción.
□ Antes de la instalación, desembale el fregadero nuevo y verifique que no esté dañado. Coloque el fregadero en la caja como protección hasta el momento de la instalación.
□ Este fregadero no está diseñado para instalarse bajo el mostrador.
□ Examine las tuberías de suministro y de desagüe. Reemplácelas de ser necesario.

Antes de comenzar (cont.)

□ Este fregadero incluye accesorios. Deje estos accesorios en el gabinete para el propietario.
□ Si va a reemplazar el fregadero, asegúrese de que la abertura existente sea de igual o menor tamaño a la requerida por el fregadero nuevo.

1. Preparación

□ Instale las tuberías de suministro de agua y desagüe conforme al diagrama de instalación.
□ Recorte la plantilla por la línea que indica la abertura del mostrador.
□ Coloque la plantilla del fregadero sobre el mostrador.
□ Compruebe el espacio existente entre el fregadero, la grifería, la pared posterior y el gabinete. Ajuste la plantilla según corresponda.
□ Trace con un lápiz la plantilla del fregadero en el mostrador.

NOTA: Es posible que requiera herramientas diferentes o más especializadas para instalar el fregadero sobre materiales de mostrador distintos a la madera o compuestos de madera.

□ Mida el grosor del mostrador.
□ Determine la longitud del vástago roscado de la grifería.
□ Compare las medidas para verificar que la grifería encaje bien en el mostrador. Si la grifería no encaja, será necesario cambiar el modelo de grifería o el tipo de mostrador.

2. Instale el fregadero

ADVERTENCIA: Riesgo de lesiones personales. Las superficies metálicas tienen bordes cortantes y pueden producir graves cortes. Utilice guantes y tenga cuidado con los bordes del fregadero.

□ Corte la abertura con cuidado siguiendo la línea trazada de la plantilla.
□ Coloque el fregadero temporalmente en la abertura del mostrador. Verifique el ajuste y la posición.
□ Retire el fregadero de la abertura del mostrador con cuidado. Vuelva a colocar el fregadero en la caja.
□ Instale la grifería en el mostrador según las instrucciones del fabricante.
□ Instale el colador en el fregadero según las instrucciones del fabricante.
□ Aplique una tira continua de sellador de calidad en la parte inferior del borde del fregadero.
□ Limpie el mostrador y coloque el fregadero con cuidado en el mostrador de manera que el logotipo de Kohler esté en la parte de atrás.

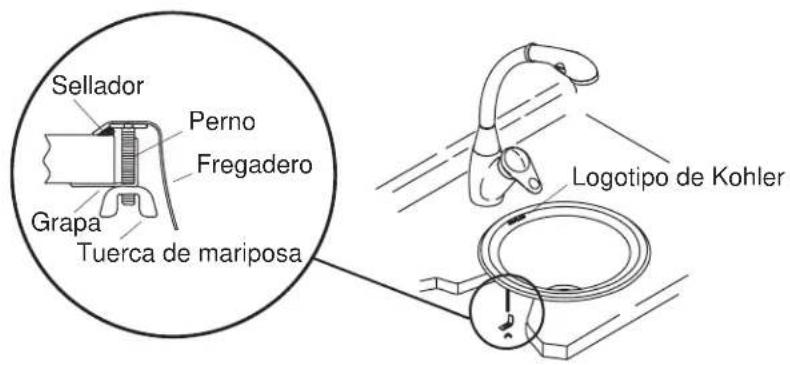

□ Monte una grapa y una tuerca de mariposa en cada uno de los pernos roscados. Apriete las tuercas de mariposa con la mano hasta que no queden huecos entre el borde del fregadero y el mostrador. No apriete las tuercas de mariposa con la llave.
□ Elimine el exceso de sellador de inmediato y rellene los huecos vacíos de ser necesario.
□ Verifique que el fregadero no se haya movido de posición.

Instale el fregadero (cont.)

□ Antes de continuar, permita que el sellador se seque durante 30 minutos como mínimo.
□ Conecte y fije el sifón en el colador y complete las conexiones del suministro de agua a la grifería, conforme a las instrucciones incluidas con la grifería.
□ Abra los suministros de agua y verifique que no haya fugas.
□ Utilice productos de limpieza que no sean abrasivos.
