Caractéristiques techniques	Modèle : Kichler Jaylen 82415, Type : Lampe, Source lumineuse : LED, Couleur : Noir, Matériau : Métal, Dimensions : 30 cm x 15 cm, Poids : 1.5 kg
Utilisation	Idéale pour l'éclairage intérieur, convient aux salons, bureaux et espaces de travail.
Maintenance et réparation	Nettoyer avec un chiffon doux, éviter les produits abrasifs. En cas de défaillance, consulter un professionnel pour le remplacement des composants.
Sécurité	Respecter les normes électriques en vigueur, ne pas exposer à l'humidité. Débrancher avant toute intervention.
Informations générales	Garantie : 2 ans, Certification : CE, Économie d'énergie : Oui, Compatible avec variateurs : Non.

FOIRE AUX QUESTIONS - Jaylen 82415 Kichler

Comment installer la lampe Kichler Jaylen 82415 ?

Pour installer la lampe, commencez par couper l'alimentation électrique. Fixez le support de montage au plafond, puis connectez les fils de la lampe aux fils correspondants dans le plafond. Vissez la lampe en place et rétablissez l'alimentation.

Quelle est la puissance maximale de l'ampoule que je peux utiliser avec la lampe Kichler Jaylen 82415 ?

La lampe Kichler Jaylen 82415 est compatible avec des ampoules d'une puissance maximale de 60 watts.

Puis-je utiliser des ampoules LED avec la lampe Kichler Jaylen 82415 ?

Oui, vous pouvez utiliser des ampoules LED avec la lampe Kichler Jaylen 82415, tant qu'elles respectent la puissance maximale de 60 watts.

Comment nettoyer la lampe Kichler Jaylen 82415 ?

Pour nettoyer la lampe, éteignez-la et débranchez-la. Utilisez un chiffon doux et sec pour essuyer les surfaces. Évitez les produits chimiques abrasifs qui pourraient endommager la finition.

Que faire si la lampe Kichler Jaylen 82415 ne s'allume pas ?

Vérifiez d'abord si l'ampoule est correctement installée et fonctionnelle. Assurez-vous que l'alimentation électrique est rétablie et que le disjoncteur n'a pas sauté. Si le problème persiste, contactez un électricien.

La lampe Kichler Jaylen 82415 est-elle dimmable ?

La compatibilité avec un variateur dépend de l'ampoule utilisée. Si vous utilisez une ampoule dimmable, assurez-vous d'utiliser un variateur compatible.

Quels matériaux sont utilisés dans la construction de la lampe Kichler Jaylen 82415 ?

La lampe Kichler Jaylen 82415 est fabriquée en métal avec une finition de haute qualité pour assurer durabilité et esthétique.

Y a-t-il une garantie pour la lampe Kichler Jaylen 82415 ?

Oui, la lampe Kichler Jaylen 82415 est généralement couverte par une garantie limitée. Veuillez consulter le manuel d'utilisation pour plus de détails sur la garantie.

MODE D'EMPLOI Jaylen 82415 Kichler

Numéro de série ____ Date d'achat ____

Intertek

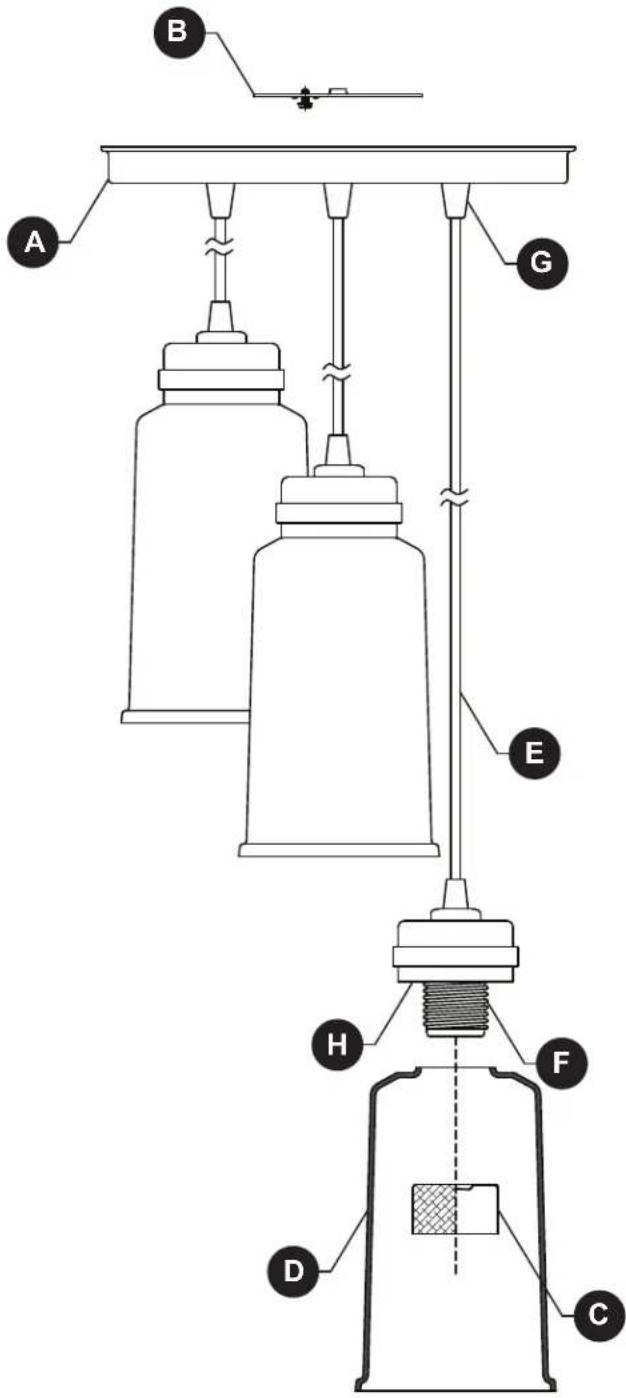

PIÈCE	DESCRIPTION	QUANTITÉ
A	Couvercle
B	Support de fixation 1
C	Anneau de la douille	3
D	Cache en verre 3
E	Cordon (préassemblé au couvercle [A]) 3
F	Douille (préassemblée au cordon [E]) 3
G	Raccord à compression (préassemblé au couvercle [A]) 3
H	Coupelle de la base de la douille	3

Capuchon de connexion Qté. : 3

Vis à métaux courte Qté. : 2

Bouton fileté Qté. : 2

Vis à métaux longue Qté. : 2

Rondelle de blocage Qté. : 2

CONSIGNES DE SÉCURITÉ

Veuillez vous assurer de lire et de comprendre l'intégralité du présent guide avant d'assembler, d'utiliser ou d'installer ce produit.

AVERTISSEMENT

• ATTENTION – RISQUE DE DÉCHARGES ÉLECTRIQUES – Couper le courant au niveau du panneau du disjoncteur du circuit principal ou de la boîte à fusibles principale avant de procéder à l'installation.
• ATTENTION:

Ce luminaire doit être installé conformément aux codes d'électricité nationaux (NEC) et satisfaire toutes les spécifications des codes locaux. Si vous ne connaissez pas les exigences de ces codes, il est recommandé de confier l'installation à un électricien certifié.

• N'utilisez pas d'ampoules dont la puissance dépasse la puissance nominale indiquée sur ce luminaire.
  • Proposition 65 de la Californie

AVERTISSEMENT: cet article peut vous exposer à des produits chimiques, notamment les composés de plomb identifiés par l'État de la Californie comme cause de cancer, malformations congénitales ou autres troubles de l'appareil reproducteur.

Pour de plus amples informations, consultez le site http://www.P65Warnings.ca.gov

ATTENTION

• Si vous avez des doutes à propos de l'installation, ou si le luminaire ne fonctionne pas correctement, veuillez communiquer avec un électricien qualifié.
• Toutes les pièces doivent être utilisées tel qu'il est indiqué dans ces instructions. Ne remplacez pas les pièces, n'en laissez pas de côté et ne les utilisez pas si elles sont usées ou brisées. Le non-respect de ces instructions peut annuler l'homologation ETL ou C.S.A. du luminaire.

PRÉPARATION

Avant de commencer l'assemblage du produit, assurez-vous que toutes les pièces sont présentes. Comparez les pièces avec la liste du contenu de l'emballage et la liste de la quincaillerie. En cas de pièces manquantes ou endommagées, ne tentez pas d'assembler le produit.

Temps d'assemblage approximatif : de 30 à 60 minutes.

Outils nécessaires pour l'assemblage (non inclus) : tournevis cruciforme, tournevis à tête plate, pinces à dénuder, ruban isolant, escabeau et lunettes de sécurité.

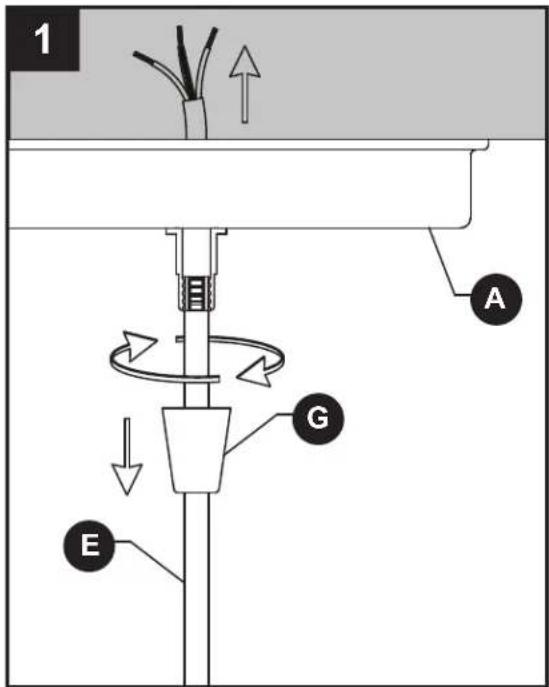

1. La longueur de chaque cordon (E) de ce luminaire est réglable. Tenez le couvercle (A) appuyé contre le plafond et déterminez la longueur désirée pour chaque cordon (E) avant d'assembler le luminaire.

Desserrez le raccord à compression (G) pour dégager le cordon (E) afin d'obtenir la longueur désirée. Puis, revissez le raccord à compression (G) pour fixer le cordon (E).

Mettez le luminaire de côté pour le moment.

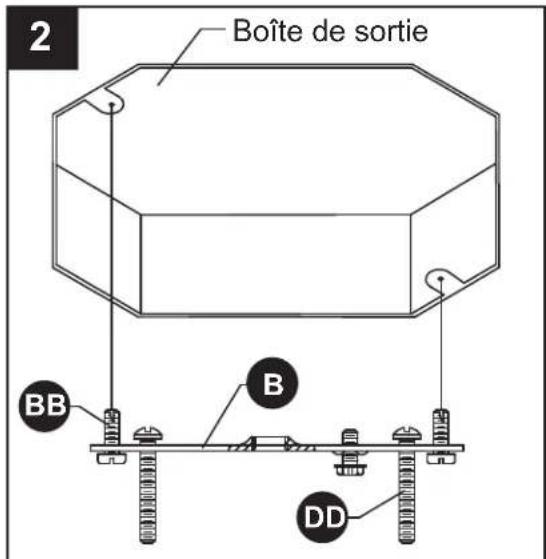

1. Orientez le support de fixation (B) de sorte que la partie centrale surélevée fasse saillie dans la boîte de sortie (non fournie). Insérez les vis à métaux longues (DD) à travers le support de fixation (B) de sorte que les vis à métaux longues (DD) dépassent à l'extérieur. Fixez le support de fixation (B) à la boîte de sortie à l'aide des vis à métaux courtes (BB).

Quincaillerie utilisée

BB	Vis à métaux courte		x 2
DD	Vis à métaux longue		x 2

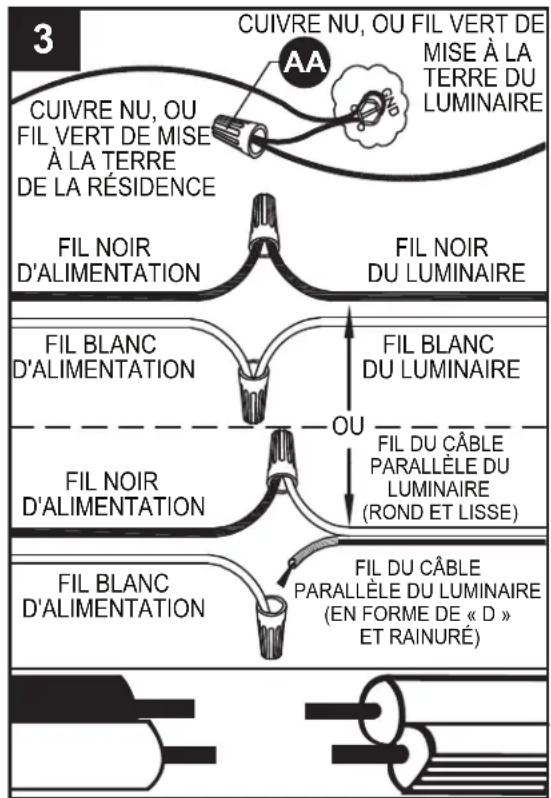

3. Guide pour la connexion des fils :

Fil de mise à la terre :

- Installation aux États-Unis: Enroulez le fil de mise à la terre de la boîte de sortie autour de la vis de mise à la terre préassemblée au support de fixation (B), à au moins 5,08 cm de l'extrémité du fil. Serrez la vis de mise à la terre. Si le luminaire est muni d'un fil de mise à la terre, raccordez-le au fil de mise à la terre de la boîte de sortie à l'aide d'un capuchon de connexion (AA).

- Installation au Canada: Si le luminaire est muni d'un fil de mise à la terre, enroulez-le autour de la vis de mise à la terre du support de fixation (B). Serrez la vis de mise à la terre. Branchez le fil de mise à la terre du luminaire au fil de mise à la terre de la boîte de sortie à l'aide d'un capuchon de connexion (AA).

Fils d'alimentation :

- Raccordez le fil d'alimentation neutre (blanc) de la boîte de sortie au fil neutre du luminaire (fil blanc ou cordon parallèle nervuré en forme de « D »).

- Raccordez le fil d'alimentation noir chargé de la boîte de sortie au fil chargé du luminaire (fil noir ou cordon parallèle rond et lisse).

Quincaillerie utilisée

Capuchon de connexion

x 3

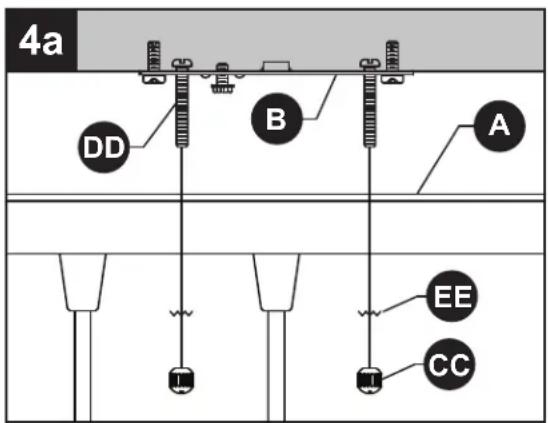

4a. Placez le couvercle (A) sur les vis à métaux longues (DD) qui dépassent du support de fixation (B) et fixez-le à l'aide des rondelles de blocage (EE) et boutons filetés (CC).

REMARQUE : S'assurer que tous les fils sont à l'intérieur de le couvercle (A) et ne sont pas pincés entre le couvercle (A) et le support de fixation (B) ou le couvercle (A) et le plafond.

Quincaillerie utilisée

Bouton fileté

x 2

Rondelle de blocage

x 2

REMARQUE :

Les fils du luminaire peuvent être :

- noir et blancs;

- cordon parallèle de type SPT-1 muni d'un fil rond et lisse et d'un fil nervuré en forme de « D ».

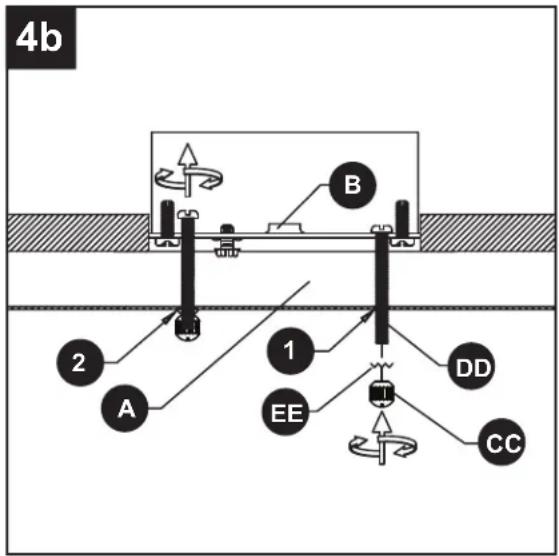

4b.REMARQUE : Le bord inférieur d'une boîte de sortie doit être à fleur avec la surface inférieure d'un plafond. Cependant, de nombreuses boîtes sont encastrées dans le plafond. Les vis à métaux longues (DD) ont une longueur plus importante pour s'adapter à différentes profondeurs de boîte.

1) Les vis à métaux longues (DD) peuvent, dans un premier temps, trop dépasser de la surface du couvercle (A).
2) Vissez les boutons filetés (CC) sur les vis à métaux longues (DD). Les vis se rétracteront dans le support de fixation (B) jusqu'à ce que le couvercle (A) soit serré contre le plafond.

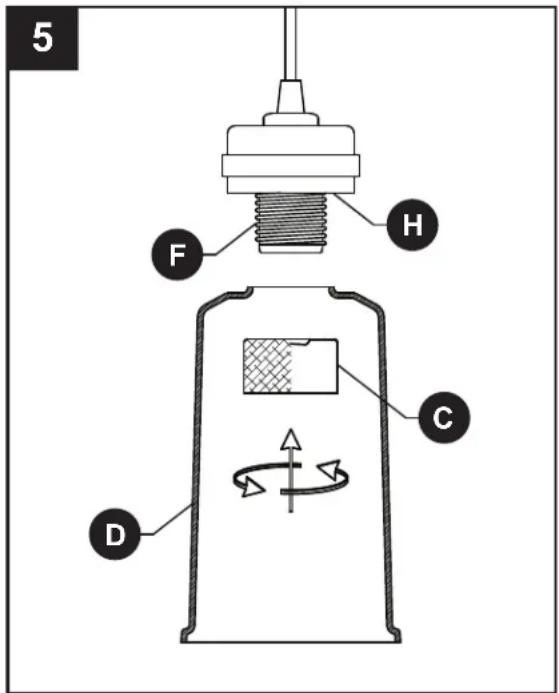

1. Glissez avec précaution l'ouverture étroite dans le cache en verre (D) sur la douille (F) jusqu'à ce qu'il soit bien logé dans la coupelle de la base de la douille (H). Tout en maintenant le cache en verre (D), vissez l'anneau de la douille (C) sur les filets de la douille (F). Serrez l'anneau de la douille (C) pour fixer le cache en verre (D). NE PAS SERRER EXCESSIVEMENT.

Répétez l'opération pour les autres caches en verre (D).

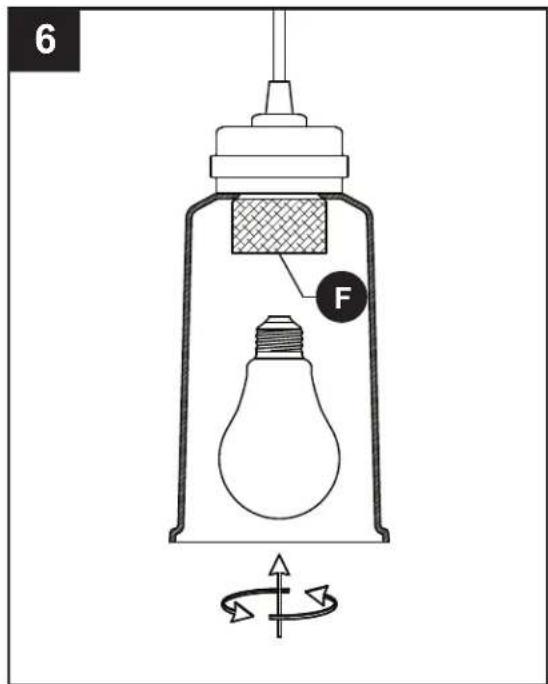

1. Insérez 60 watts max. ampoule à culot moyen ou équivalent DEL (non inclus) dans la douille (F).

Répétez l'opération pour les douilles restantes (F).

ENTRETIEN

• Vérifiez toujours que le courant est coupé avant de nettoyer le luminaire.
• Utilisez un linge doux et humide ainsi qu'un savon non abrasif. N'utilisez jamais de nettoyants pour vitres; vous risqueriez d'endommager le fini métallique du luminaire.
• Les abat-jour en verre peuvent être nettoyés dans un évier couvert de serviettes, à l'aide d'eau tiède et de savon doux. Ne nettoyez pas les abat-jour dans un lave-vaisselle.

DÉPANNAGE

PROBLÈME	CAUSE POSSIBLE MESURE CORRECTIVE
Le luminaire ne s'allume pas.	1. Le luminaire est mal branché.2. L'ampoule est usée ou brisée. 2. Remplacez l'ampoule.	1. Vérifiez si le luminaire est bien branché.
